Anfassystem UZ50 TRIUMPH + UZP30 Bundle

4 ratings

Tipp
  • 1 ab 38


Maximale Fasenbreite 34 mm mit automatischem Vorschub

Verfügbarkeit auf Lager
Preis 16 695,70 € inkl. MwSt.
14 030 € / St
Art.-Nr. 1941
Marke NKO MACHINES
Brand's website beveler.eu/
Kategorie Anfasmaschinen
Garantie 2 Jahre

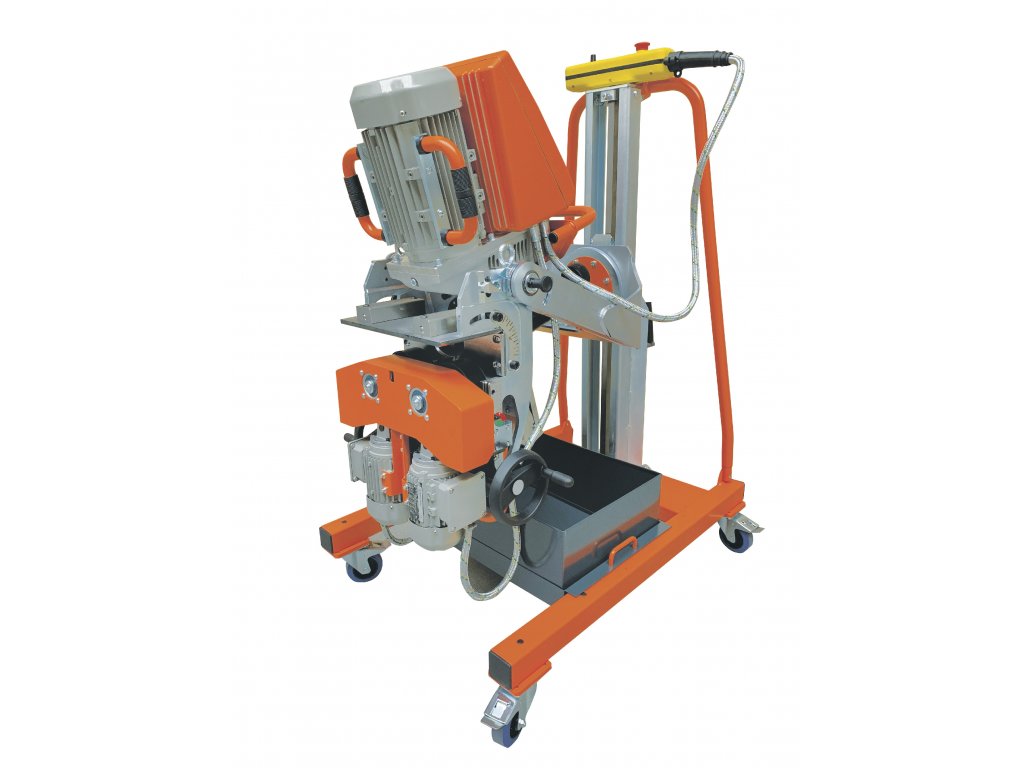

Anfassystem UZ50 TRIUMPH
- Maximale Fasenbreite 62 mm
- mit automatischem Vorschub

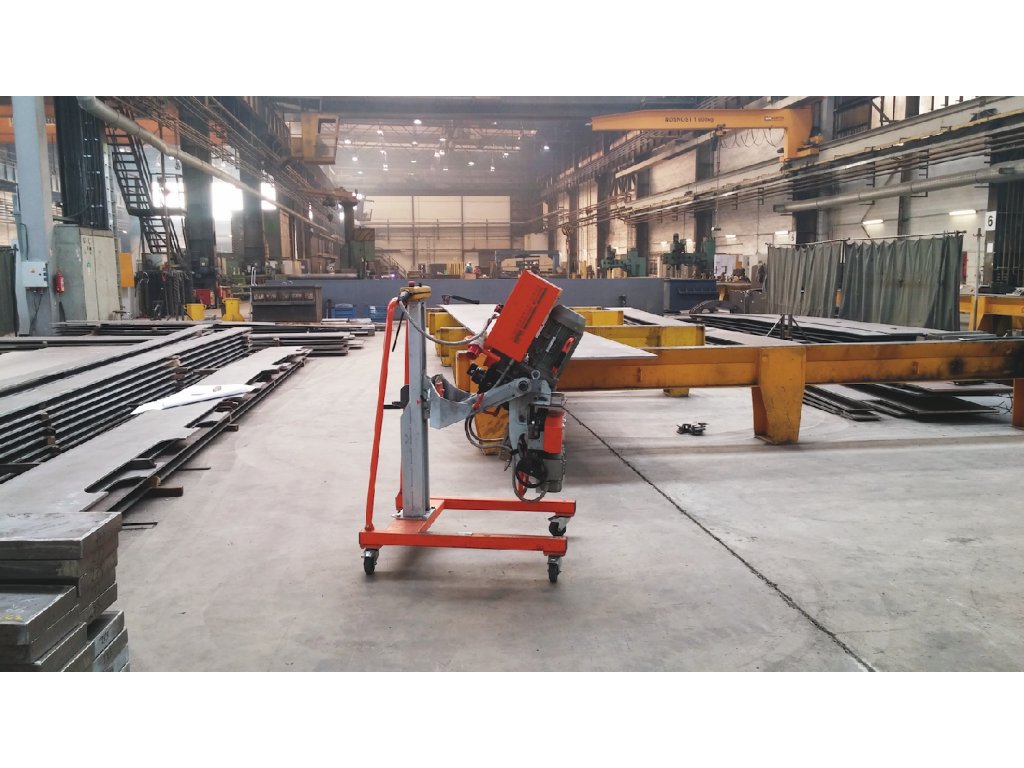

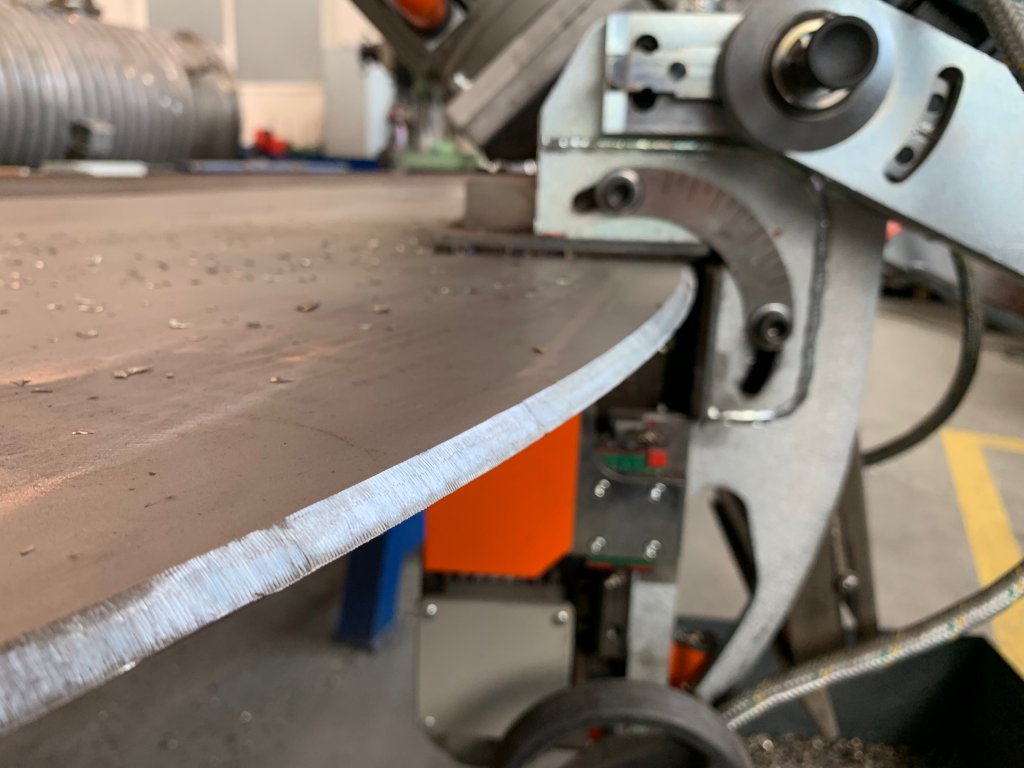

Das Anfassystem UZ50 Triumph ist ein weiteres aus der Reihe der einzigartigen Lösungen, die N.KO Machines entwickelt hat. Grundsätzlich werden hierbei drei Anfassysteme in einer Maschine kombiniert. UZ50 Triumph kann als mobile Anfasmaschine verwendet werden mit einer Geschwindigkeit von bis zu 1,2 m/min und einer Fasenwinkel-Einstellung von 15°- 50°. Darüber hinaus ist es möglich, die gesamte Bearbeitungseinheit auf den Kopf zu stellen und Fasen für die X- und K-Form der Schweißnahtkontur zu erstellen, ohne Materialhandling. Möglich wird diese Anwendung durch den Drehmechanismus des 3D-Manipulators, der zur Standardausrüstung der Maschine gehört. Die Maschine kann optional mit einer Sonderausstattung UZP 30 als stationäre Anfasmaschine umgebaut werden. Dieser Umbau ist für die Bearbeitung kleinerer Teile mit einer Mindestlänge der Fasenkante von 200 mm vorgesehen.
Einstellbare Schnittbedingungen ermöglichen es der UZ50 schwierige Materialien wie Edelstahl, Hardox (Panzerstahl), Weldox und Domex aus unlegiertem Kohlenstoffstahl zu bearbeiten.
Der 3D-Manipulator ermöglicht die Anpassung des UZ50 an alle Unebenheiten oder Verformungen in der Länge des bearbeiteten Materials. Es ermöglicht auch das Arbeiten auf unebenem Boden.
Bei Bedarf ist es durch die Schnellkupplungsfunktion innerhalb weniger Sekunden möglich, die UZ50 komplett vom Manipulator zu trennen und diese separat zu verwenden.



  • Automatischer Vorschub mit stufenloser Einstellung der Vorschubgeschwindigkeit im Bereich von 0-1,2m/min.
  • Hochgeschwindigkeit-Fräse ausgestattet mit Wendeplatten, mit verlängerter Lebensdauer

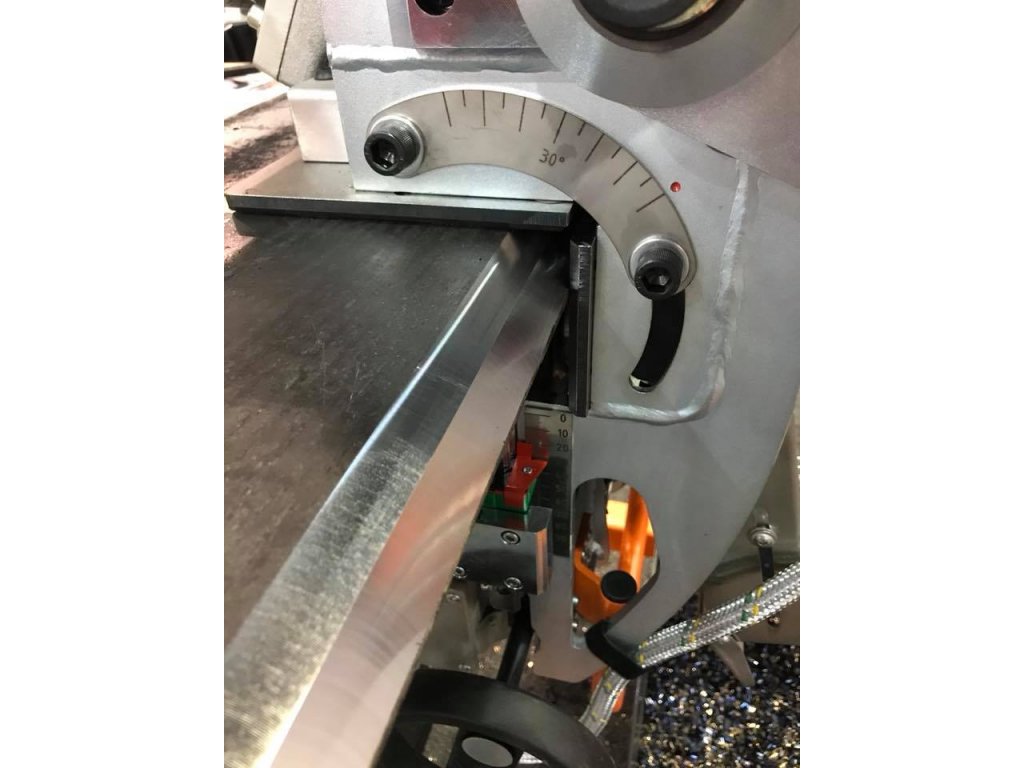

  • Die variable Einstellung des gewünschten Winkels im Bereich von 15°- 60°, ohne dass Teile ausgetauscht werden müssen
  • Alle elektronischen Teile sind im staubdichten Gehäuse mit erhöhter Vibrationsfestigkeit
  • Ausgestattet mit den modernsten Sicherheitsfunktionen
  • Die Möglichkeit zum Kauf der ASP – Active Smart Protection
  • Die Maschine bearbeitet schwierige Materialien wie z. B. Edelstahl, Hardox, Weldox und Domex



Technische Daten:
  • Max. Fasenbreite (Hypotenuse): 62 mm
  • Einstellbreich Fasenwinkel: 15° - 50°
  • Materialstärke: 7 mm - 80 mm
  • Leistung Fräsmotor: 4000 W
  • Vorschub: 0 - 1,2 m/min
  • Gewicht: 175 kg
  • Abmessung: 1010 x 745 x 1326 mm
  • Anzahl der Wendeplatten: 5 Stück



UZ50 Tabulka

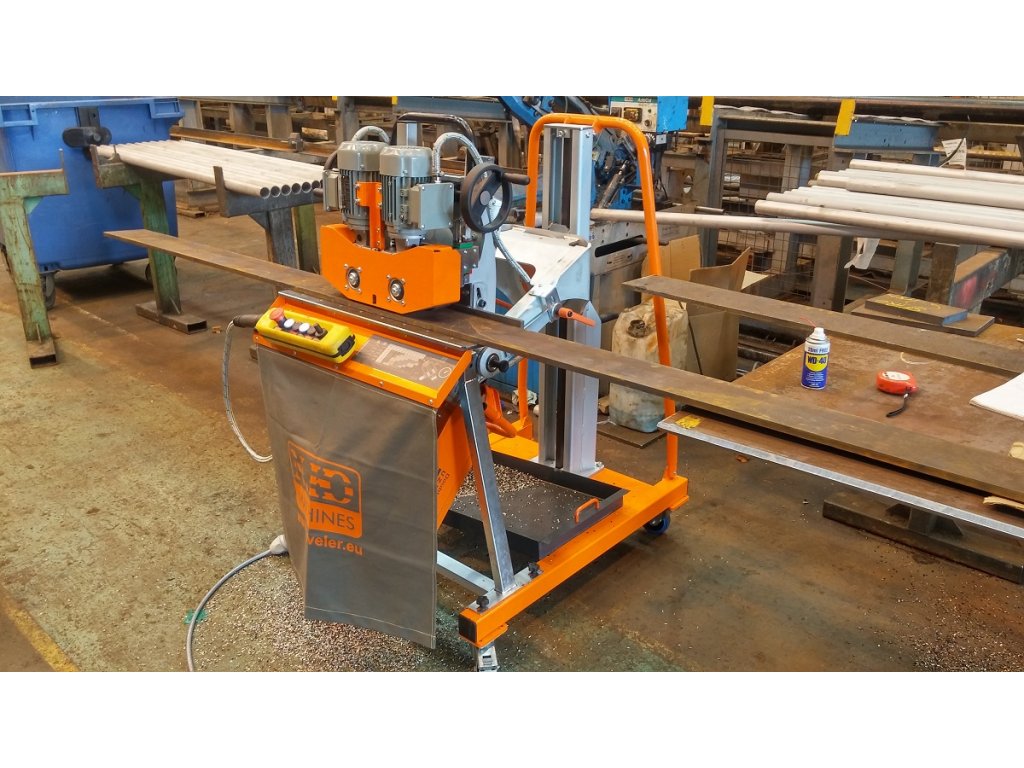

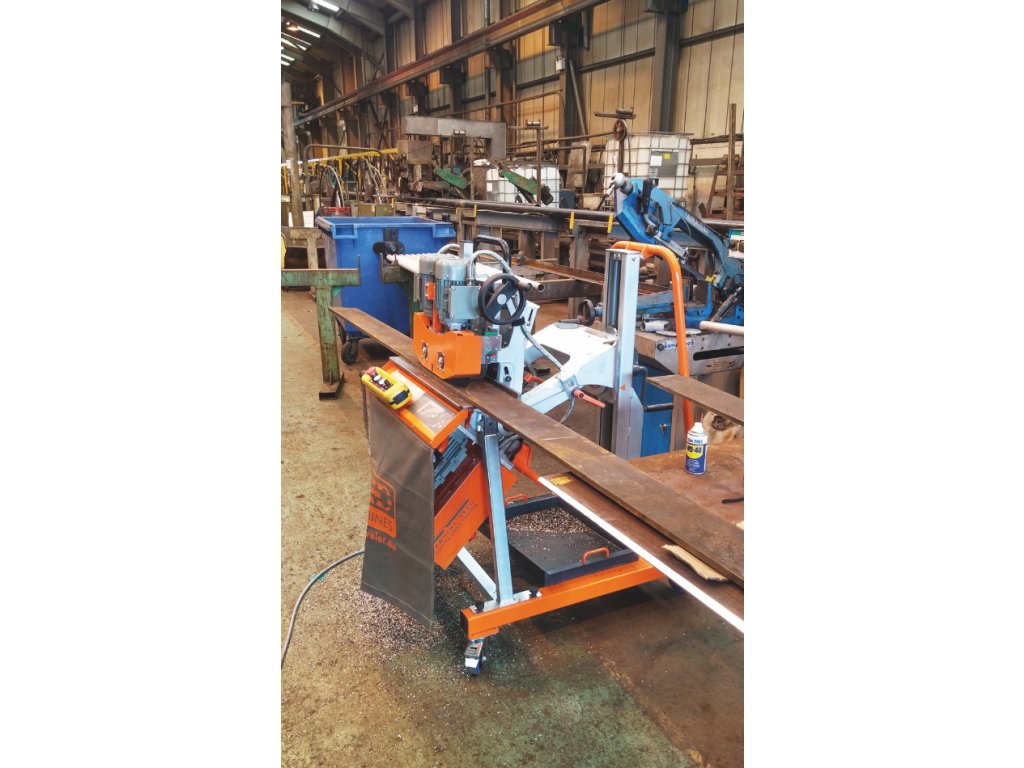

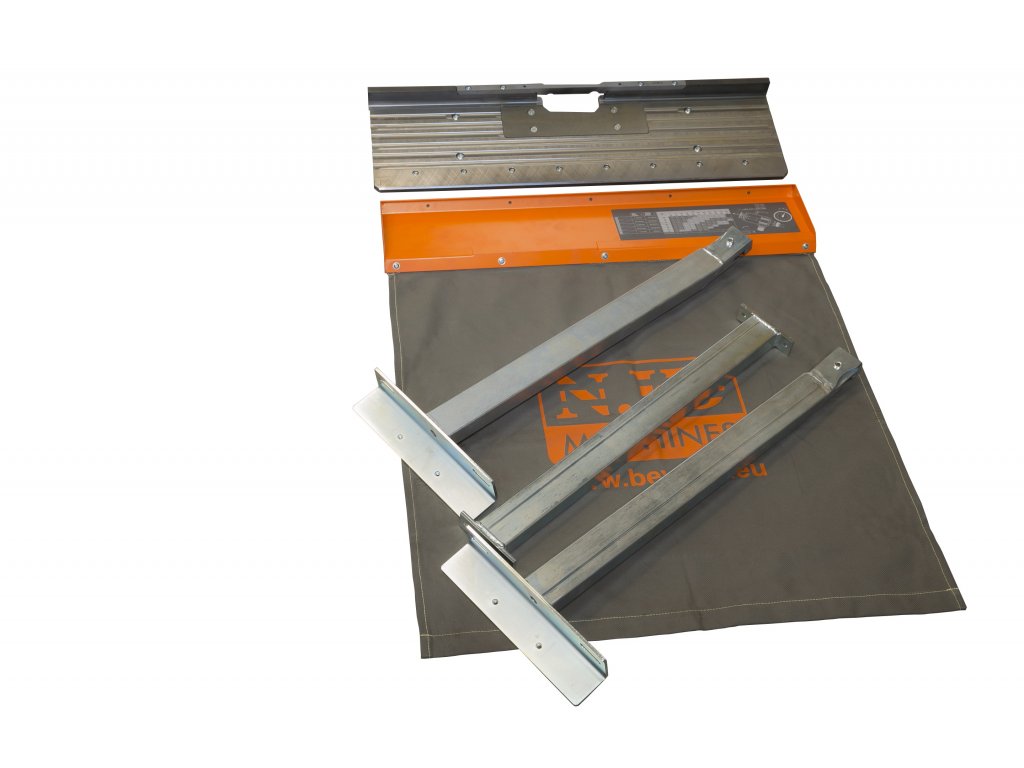

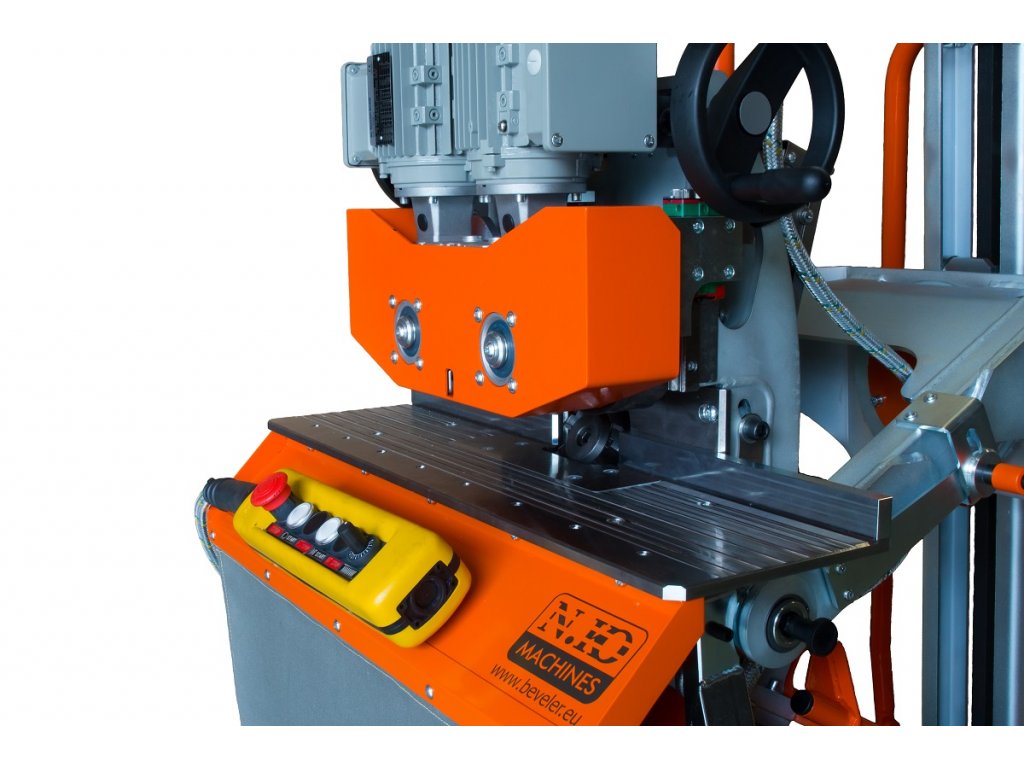

Anfassystem UZ50 TRIUMPH + UZP 30 zusätzliche Tischvorrichtung zum Bearbeiten kleinerer Werkstücke
- Maximale Fasenbreite 34 mm
- mit automatischem Vorschub

Das Produkt UZP 30 ermöglicht den Umbau der UZ50 TRIUMPH in die stationäre Anfasstation zum bearbeitung kleinerer Werkstücke oder schmale Flachstähle. Sie kann separat oder im Set mit der Maschine UZ50 TRIUMPH erworben werden.
Mit diesem Zubehör verfügt die Maschine über alle Vorteile der Standard UZ50 TRIUMPH.
Zum Beispiel Bearbeitung von härteren Materialien wie Hardox, Panzerstahl usw. Aber es kann auch für unlegierten Kohlenstoffstahl verwendet werden. Die Mindestkantenlänge der Werkstücke muss mindestens 250 mm betragen.
Nur in Verwendung mit UZ50 TRIUMPH



  • Die variable Einstellung des gewünschten Winkels von 20°-60° ohne Austausch von Teilen
  • Anfasen von kleinen Werkstücken, die direkt in die Maschine eingelegt werden. Der gesamte Bearbeitungsvorgang erfolgt automatisch, ohne dass das Werkstück gehalten werden muss.
  • Ausgestattet mit den modernsten Sicherheitsfunktionen
  • Möglichkeit zum Kauf von ASP–Active-Smart-Protection
  • Bearbeitet schwierige Materialien, z. B. Edelstahl, Hardox Weldox und Domex



Technische Daten:
  • Max. Fasenbreite (Hypotenuse): 34 mm
  • Einstellbreich Fasenwinkel: 20° - 60°
  • Materialstärke: 7 mm - 70 mm
  • Leistung Fräsmotor: 4000 W
  • Vorschub: 0 - 1,2 m/min
  • Gewicht: 175 kg
  • Abmessung: 1010 x 745 x 1326 mm
  • Anzahl der Wendeplatten: 5 Stück

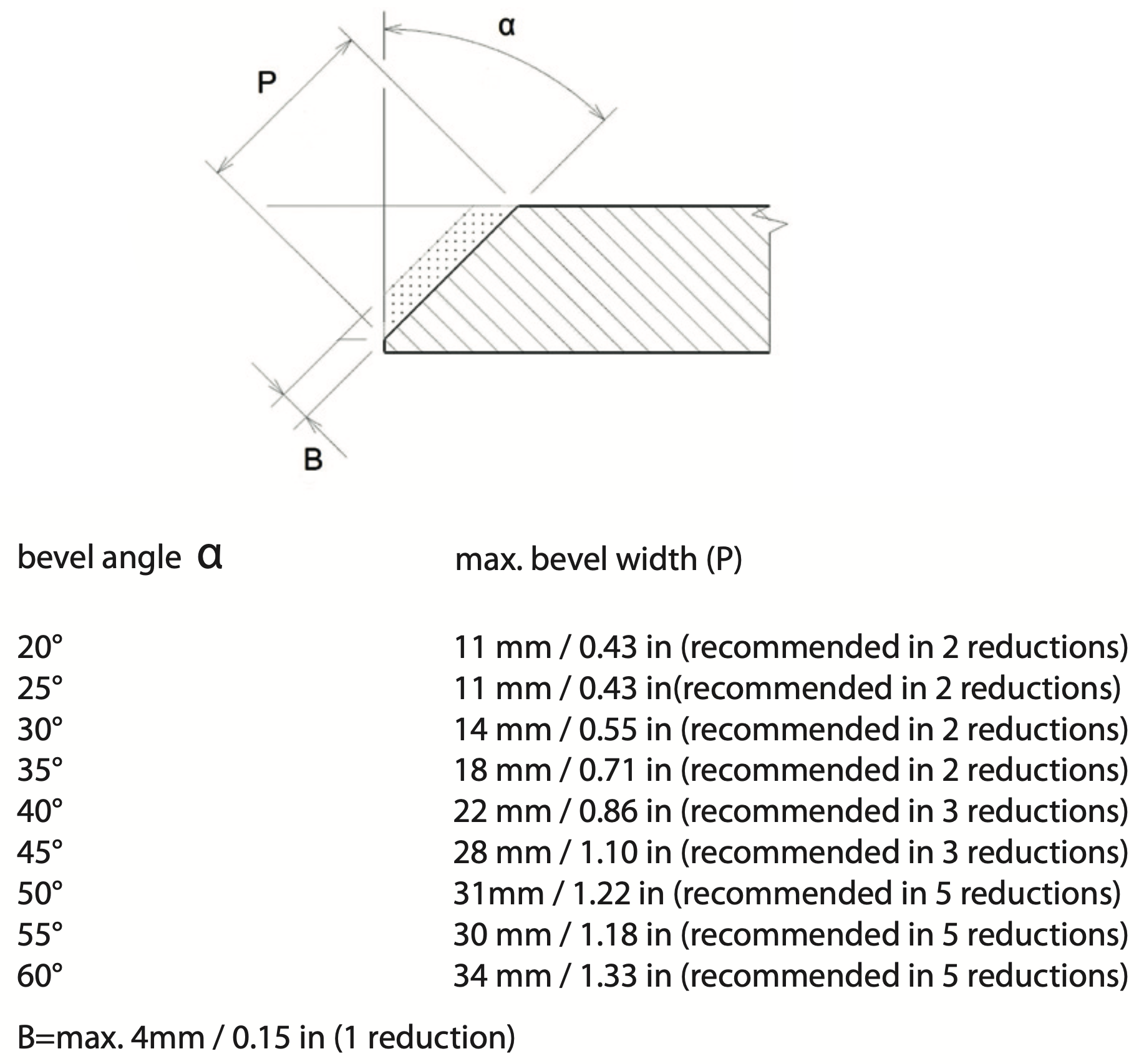

UZP30 Tabulka



Im Preis inbegriffen:
  • Anfassystem UZ50 TRIUMPH + UZP30 Set
  • Werkzeug
  • Verpackt in einem Holzkiste (UZP 30 im Karton)
  • Benutzerhandbuch



Art. Nr.:  1941

Ähnliche Produkte

Gewicht 316 kg
Gewicht: (?) 175 kg
Max. Fasenbreite (UZ50 TRIUMPH): 62 mm
Max. Fasenbreite (UZ50 TRIUMPH + UZP30): 34 mm
Einstellbreich Fasenwinkel (UZ50 TRIUMPH): 15° - 50°
Einstellbreich Fasenwinkel (UZ50 TRIUMPH + UZP30): 20° - 60°
Materialstärke (UZ50 TRIUMPH): 7 mm - 80 mm
Materialstärke (UZ50 TRIUMPH + UZP30): 7 mm - 70 mm
Leistung Fräsmotor: 4000 W
Vorschub: 0 - 1,2 m/min
Abmessung: 1010 x 745 x 1326 mm
Anzahl der Wendeplatten: 5 Stück
