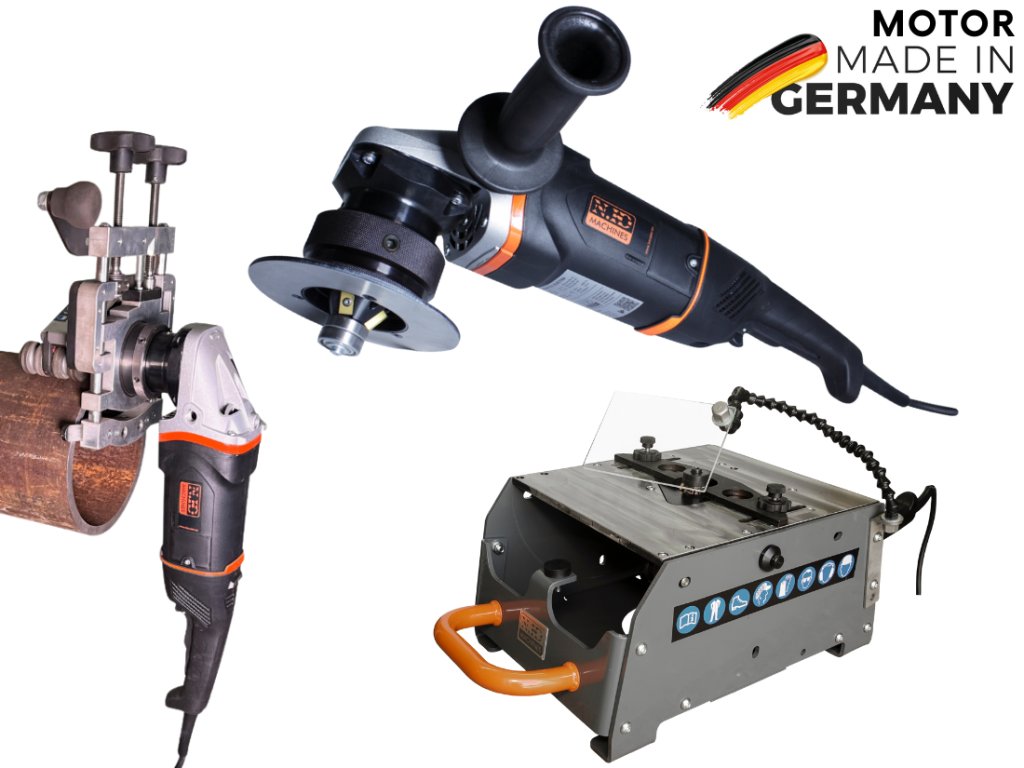

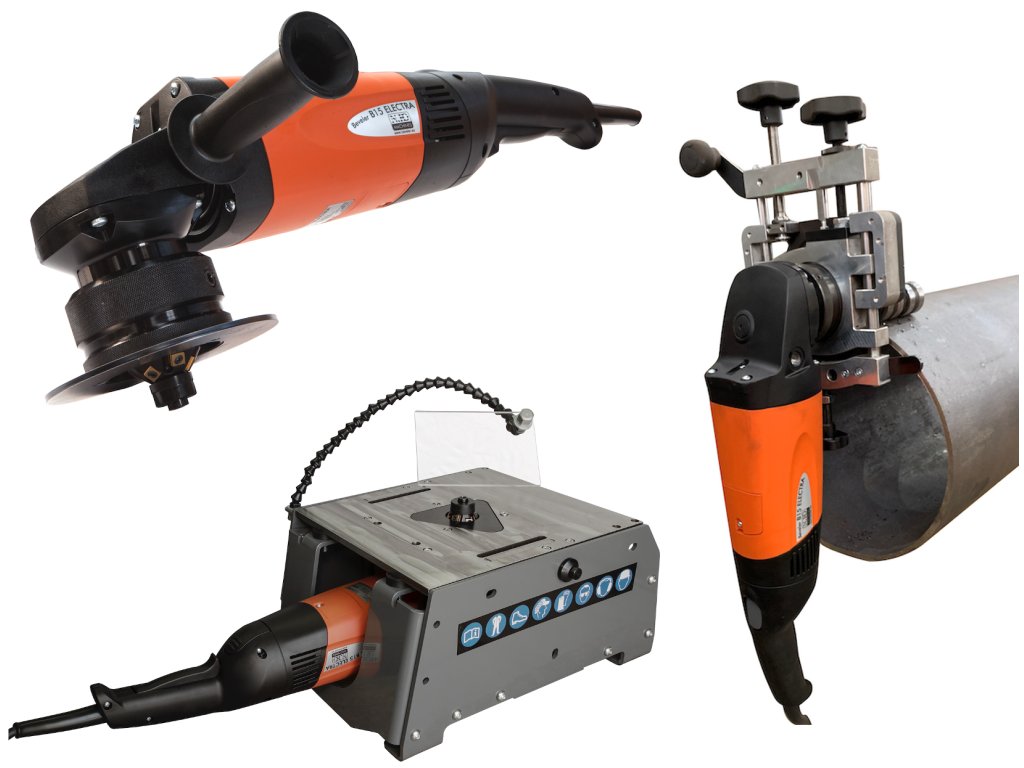

Anfassystem B15 ELECTRA + Dock-Station B-DOCK + Xpipe Rohranfassystem + Motor FEIN made in Germany

3 bewertungen

Verfügbarkeit auf Lager (>5 St)
Preis 4 639,81 € inkl. MwSt.
3 899 € / St
Art.-Nr. 25255
Marke NKO MACHINES
Brand's website beveler.eu/
Kategorie Anfasmaschinen
Garantie 2 Jahre

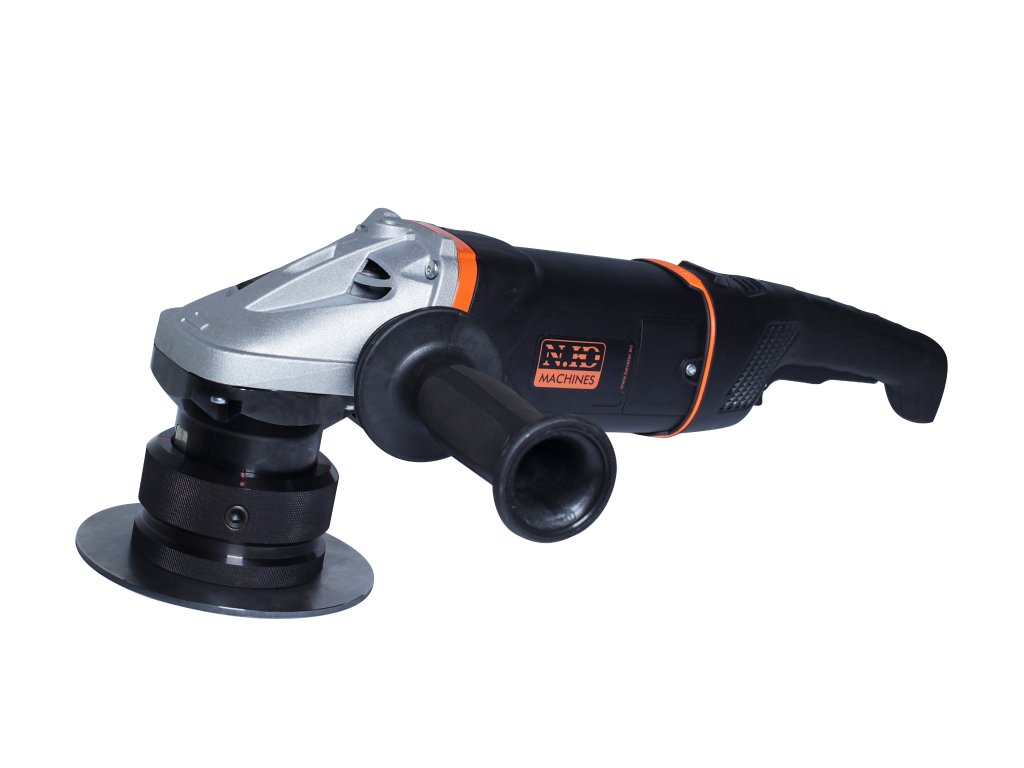

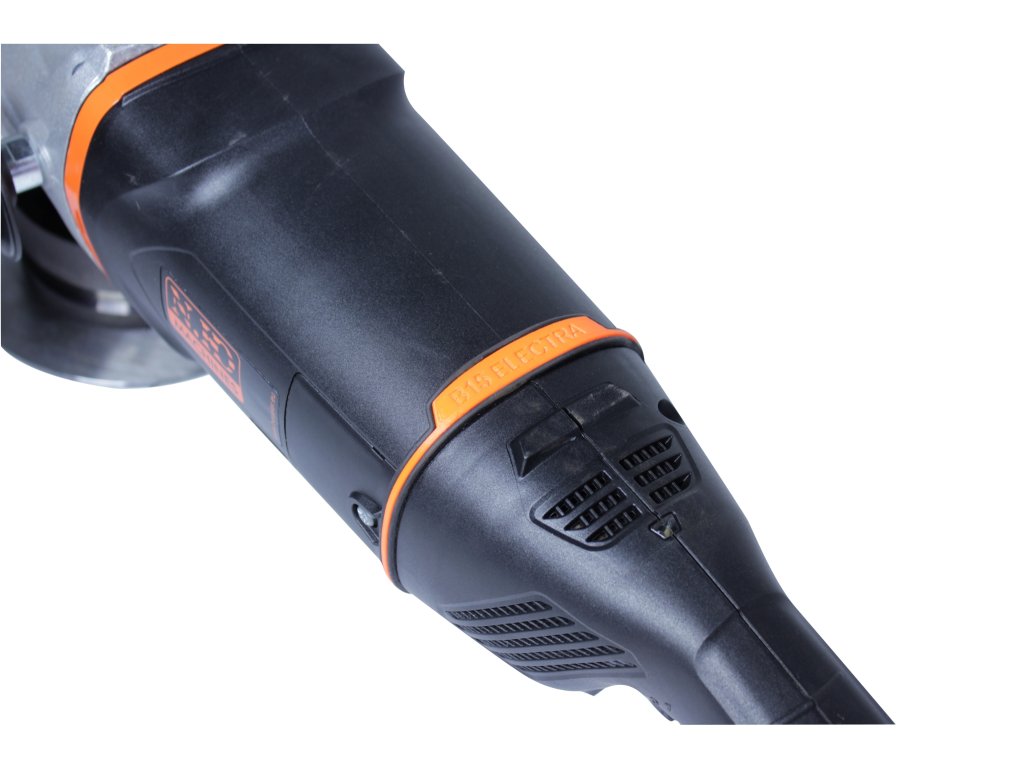

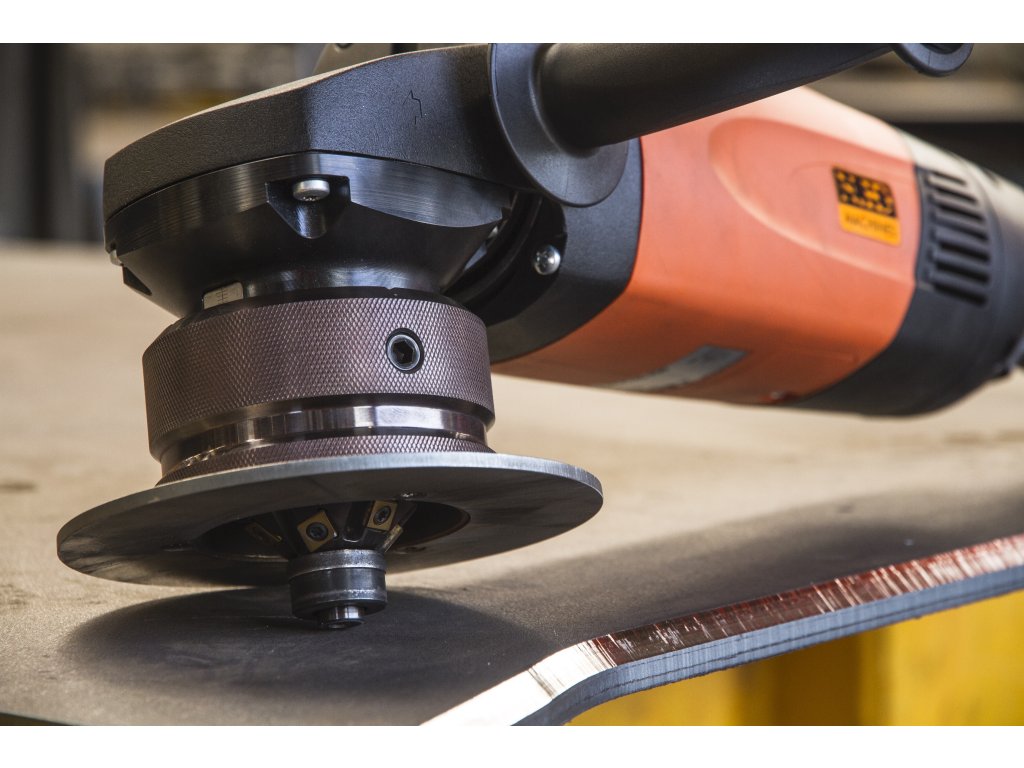

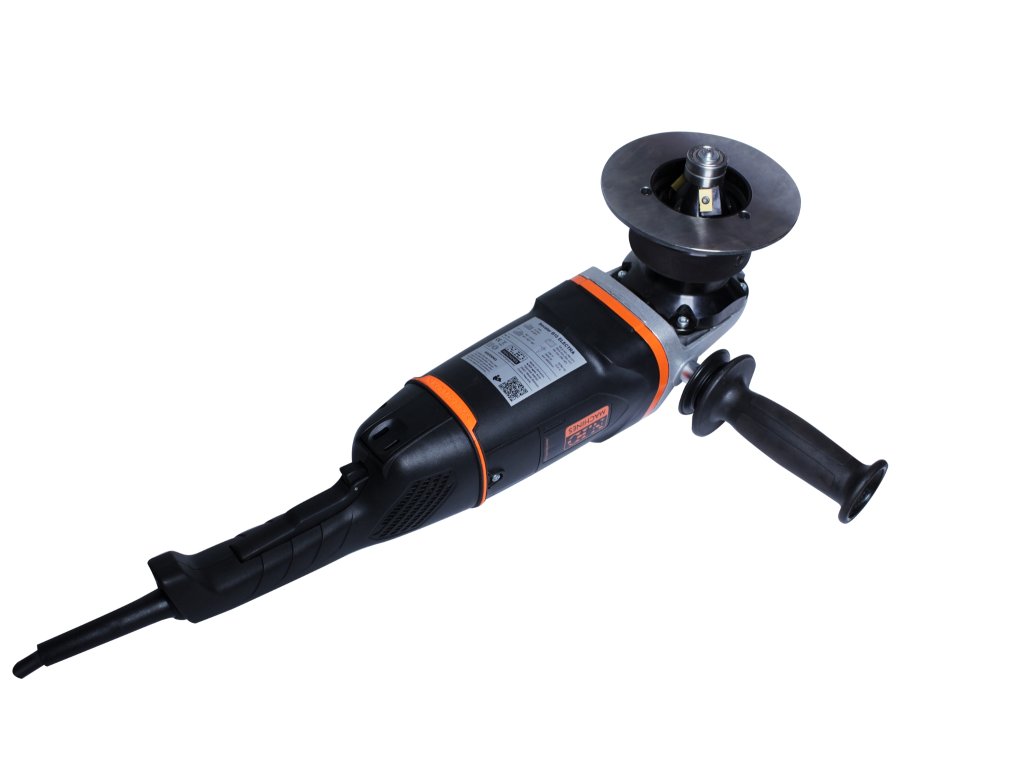

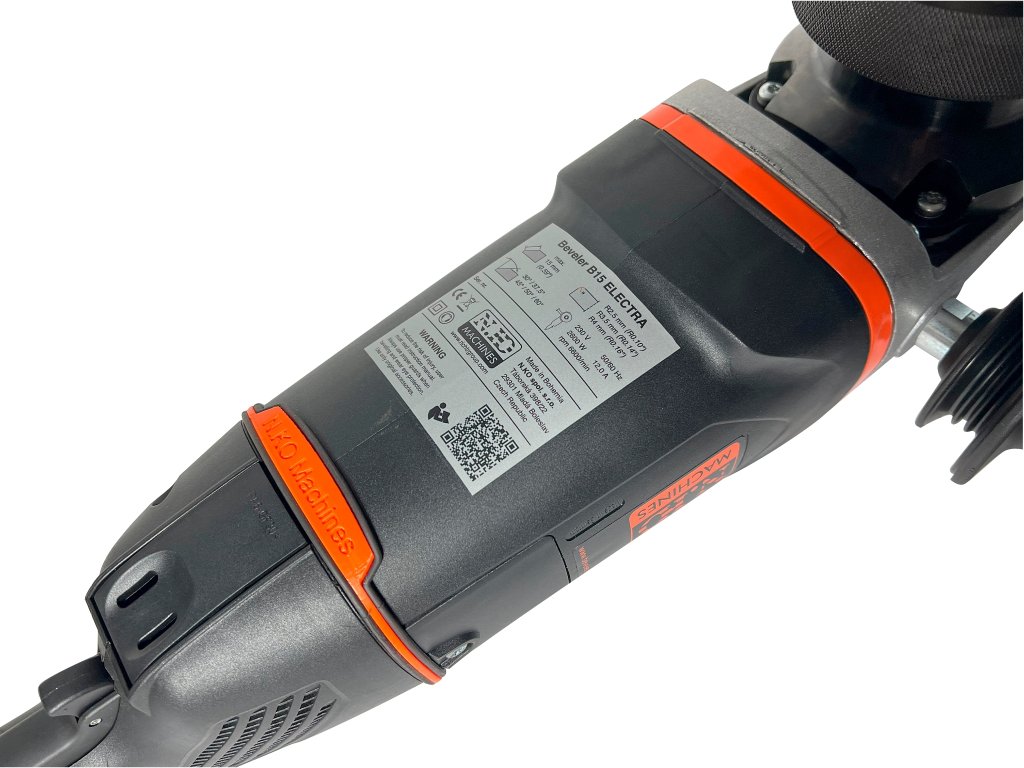

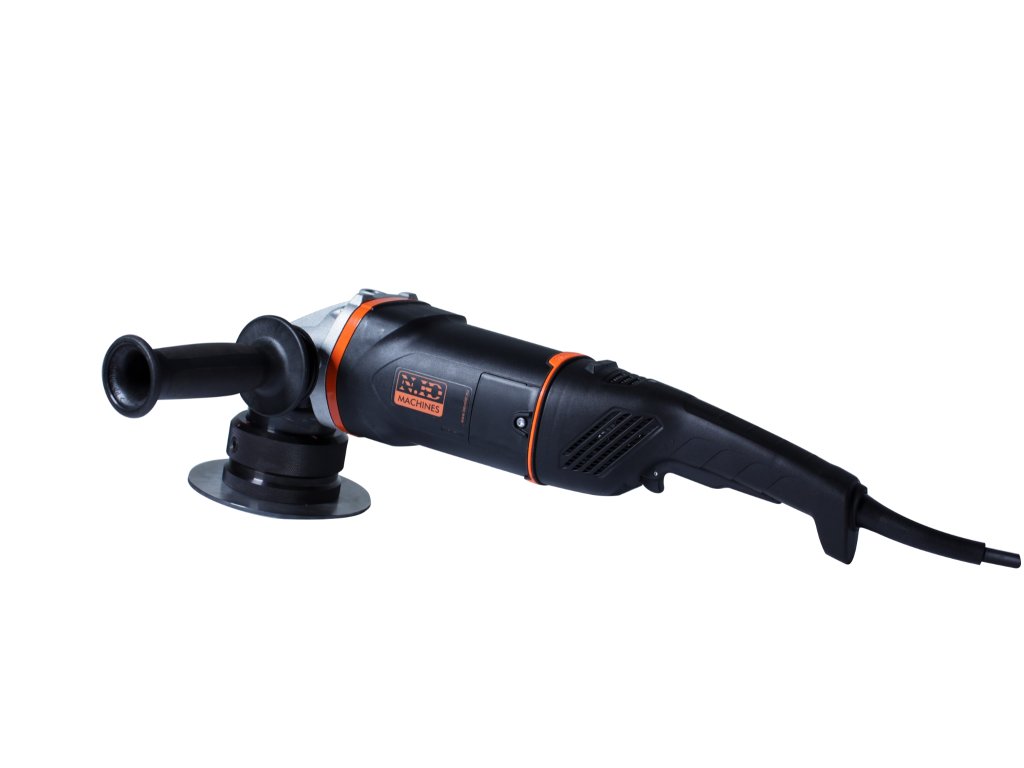

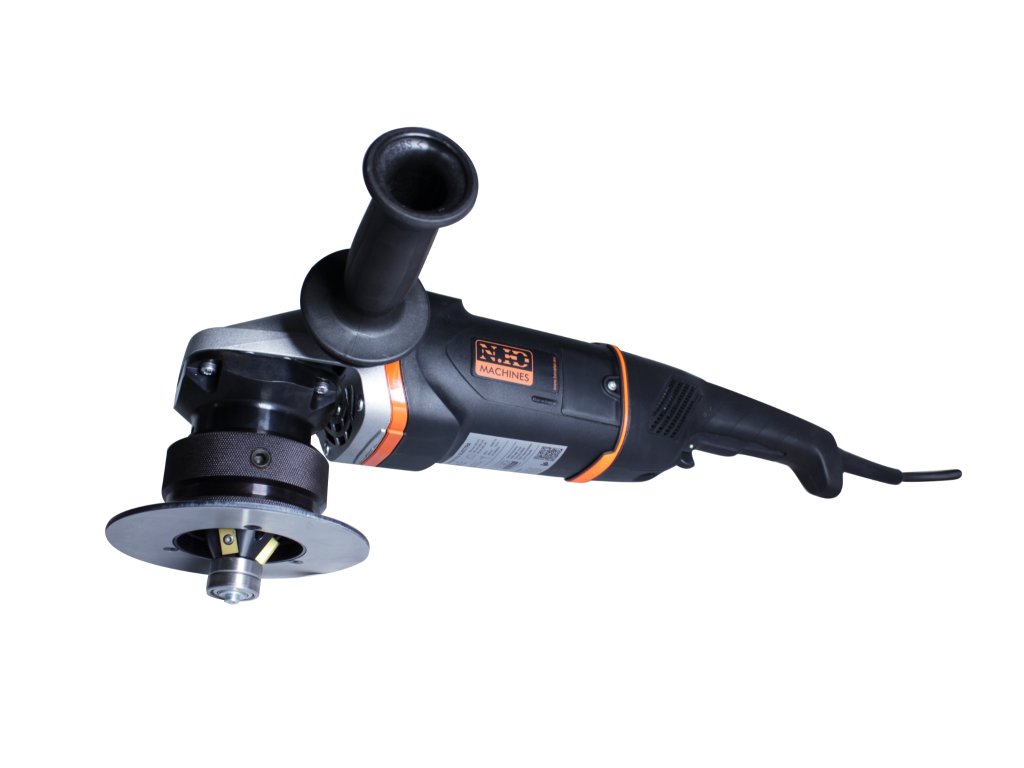

Anfassystem B15 ELECTRA
- Maximale Fasenbreite 15 mm
- Kantenverrundung

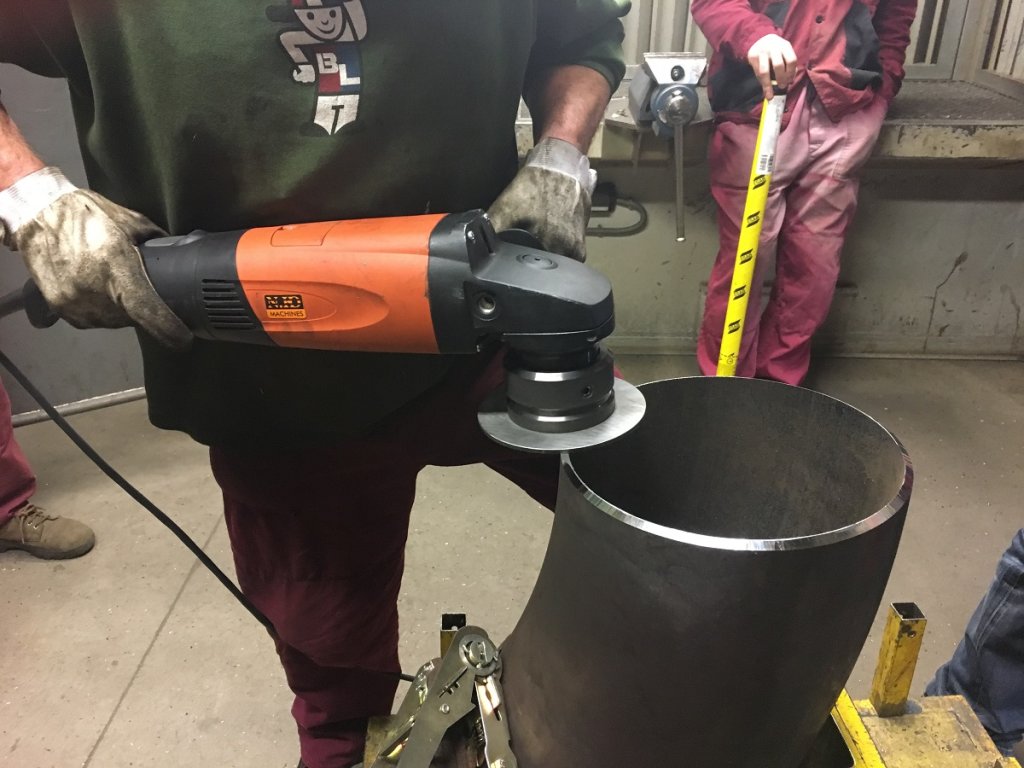

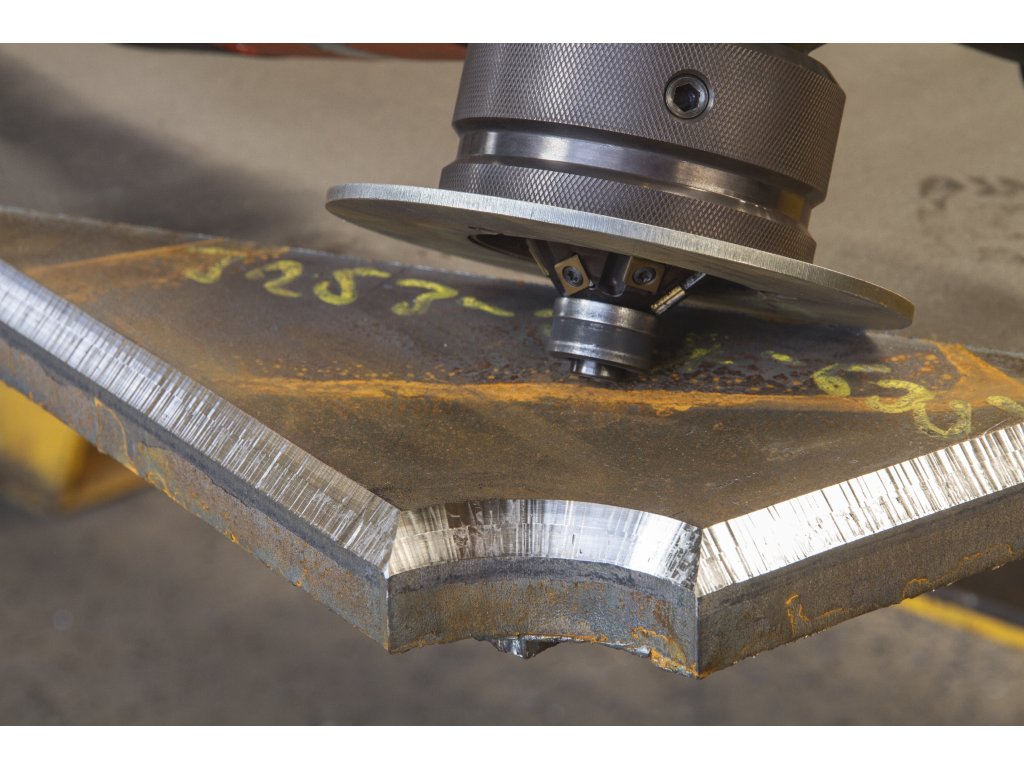

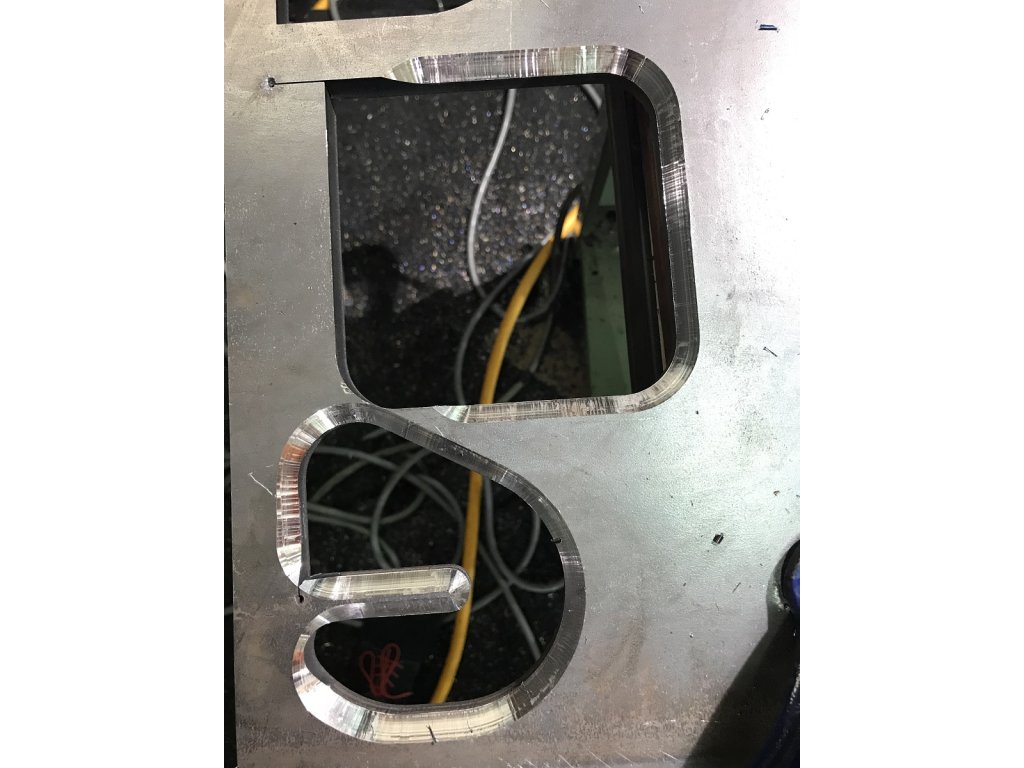

Konzipiert zum Anfasen und Entgraten von Werkstücken, Innen- und Außenradien und Bohrungen. Speziell für die Herstellung von Fasen und Schweißvorbereitungen entwickelt. Langlebiges und stabiles Maschinendesign ohne Kompromisse. Durch das spezielle Design des Schneidkopfes ist es möglich den Verschleiß der Wendeschneidplatten um die Hälfte zu reduzieren, wenn die max. Fasenbreite von 8 mm nicht überschritten wird.



  • Skala zur genauen Einstellung der Fasenbreite
  • Zum Anfasen und Entgraten von Stahl, Aluminium und anderen Materialien
  • Austauschbarer Kopf zur Bestimmung des Fasenwinkels
  • Leistungsstarke Handgeräte
  • Eergonomischer Griff
  • Kantenverrundung zur Vorbereitung vor der Oberflächenbehandlung wie z.B. Lackieren



Technische Daten:

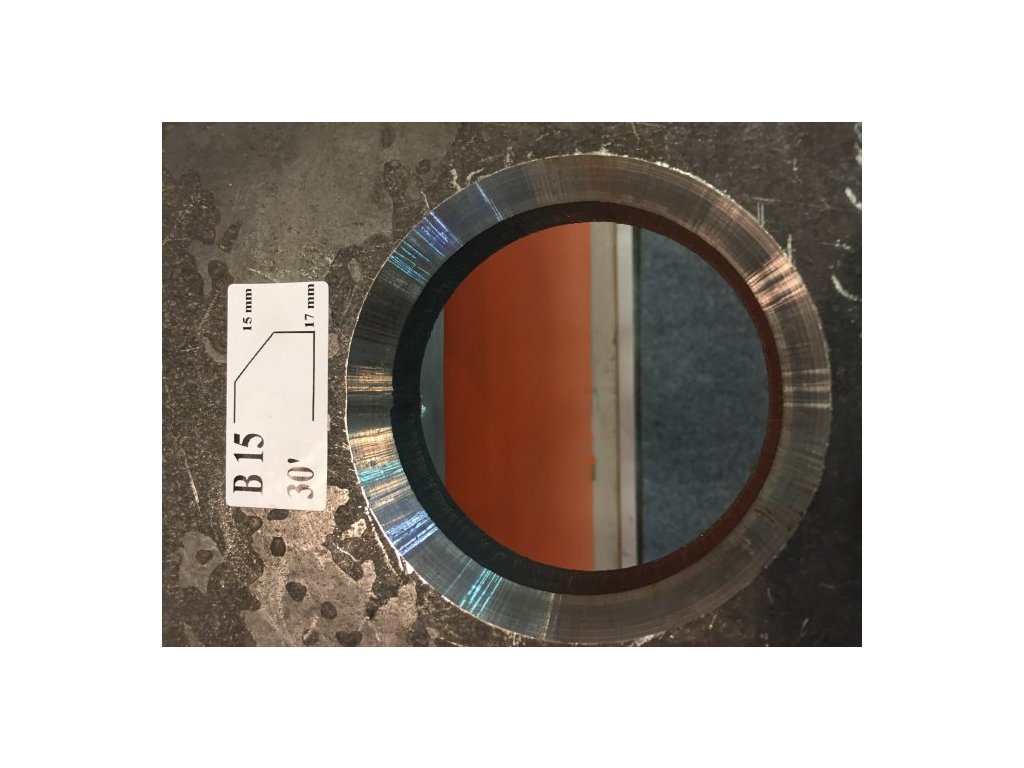

  • Fasenwinkel: Austauschbare Fräse 30°, 37,5°, 45°, 50°, 60° - andere Winkel auf Anfrage

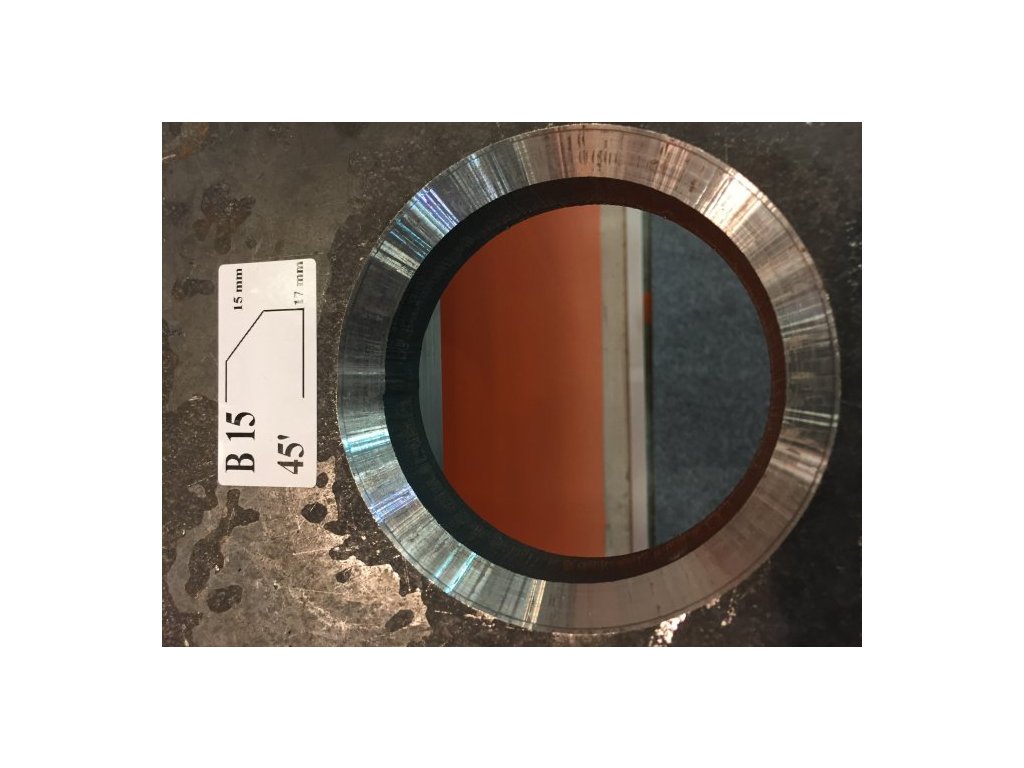

  • Fasenbreite (Hypotenuse): 0 - 15 mm ≤ 400 Mpa / 0 - 8 mm ≥ 400 Mpa
  • Rundungsradius: R 2,5 mm, R 3,5 mm, R 4,00 mm
  • Motor: 2500 W / 2000 W
  • Drehzahl6600 rpm
  • VorschubHandgeführt
  • Gewicht: 9,5 kg



Im Preis inbegriffen:
  • Anfas- und Entgratsystem B15 ELECTRA (ohne Kopf)
  • Werkzeug
  • Verpackt in einem Karton
  • Benutzerhandbuch



Art. Nr.:  25250

 ________________________________________________________________________________________

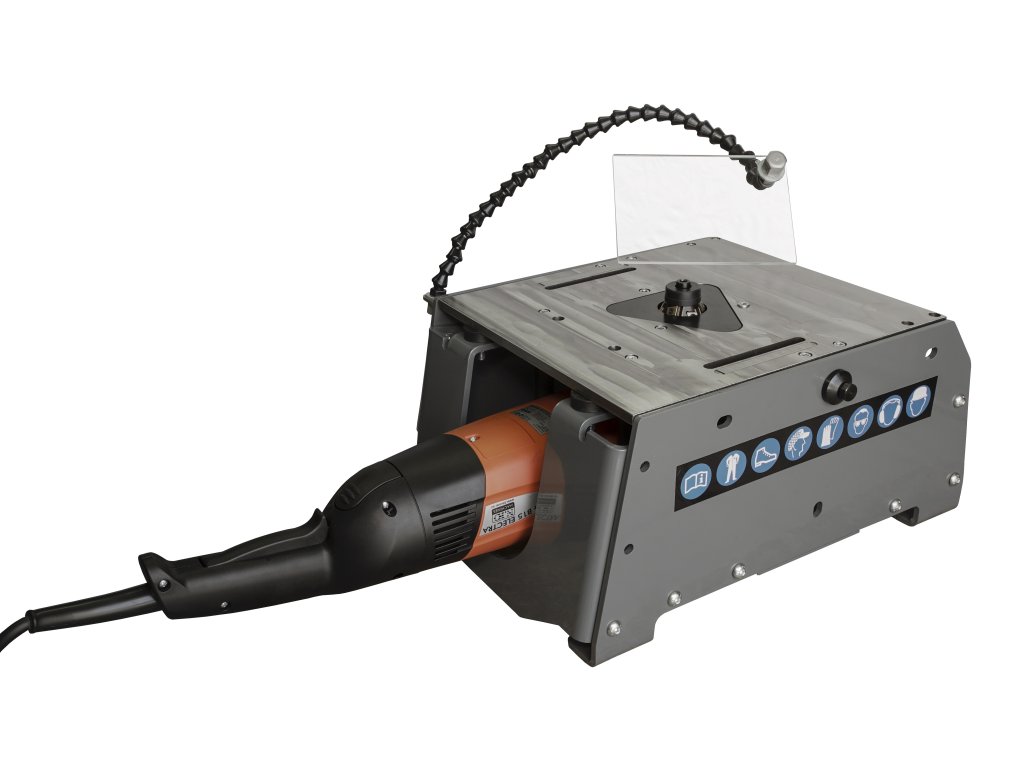

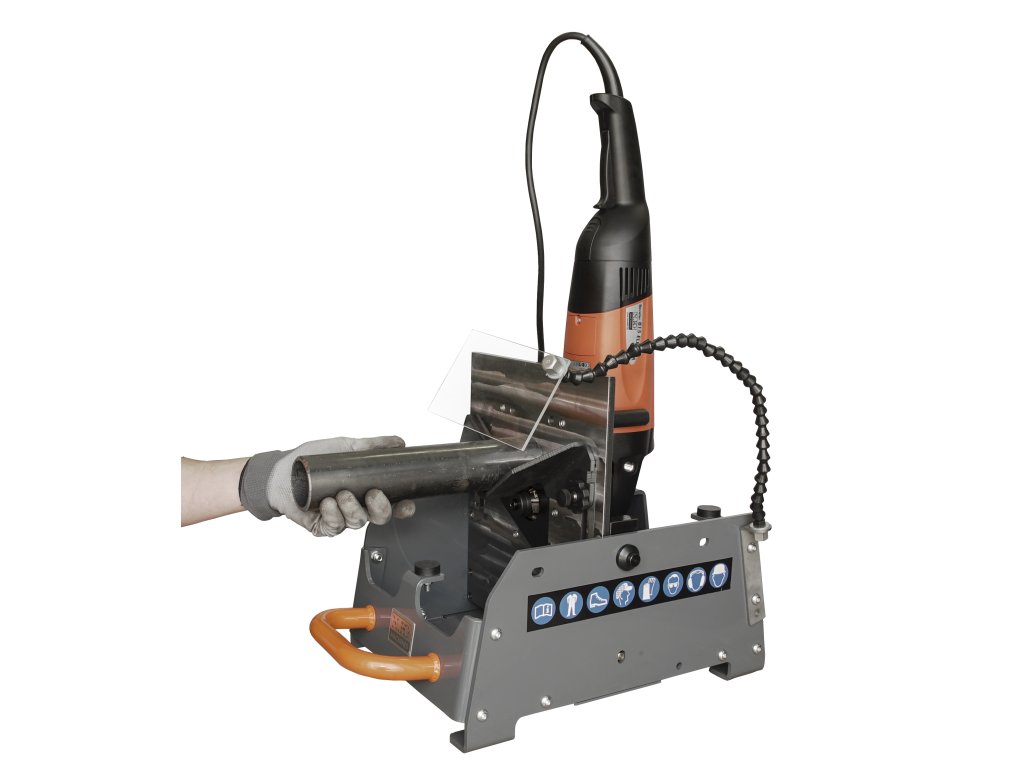

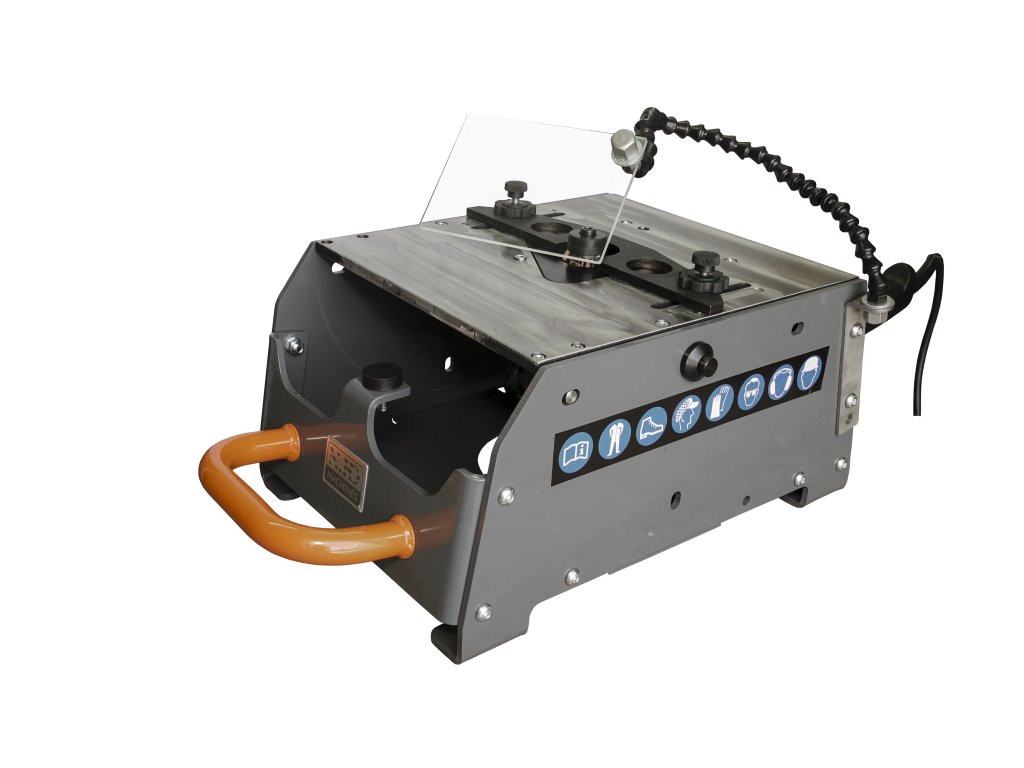

Dock-Station B-DOCK (Zubehür für B-Line Maschinen)
- Maximale Fasenbreite von 5 mm
- Kompatibel mit B10 ELECTRA und B15 ELECTRA

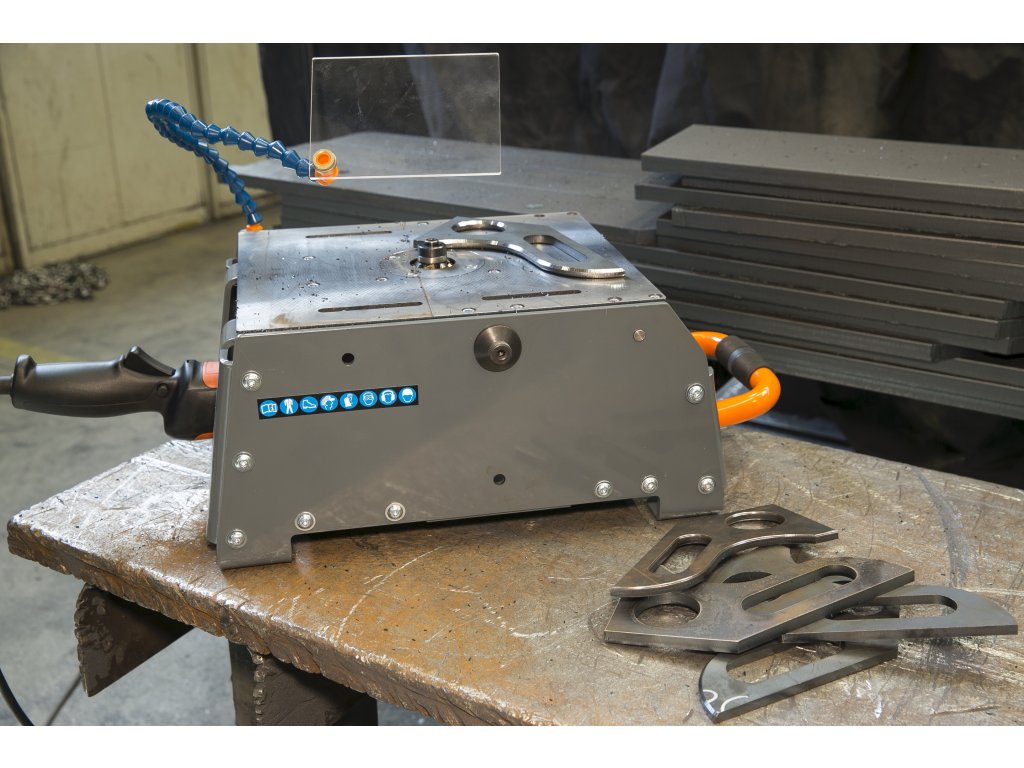

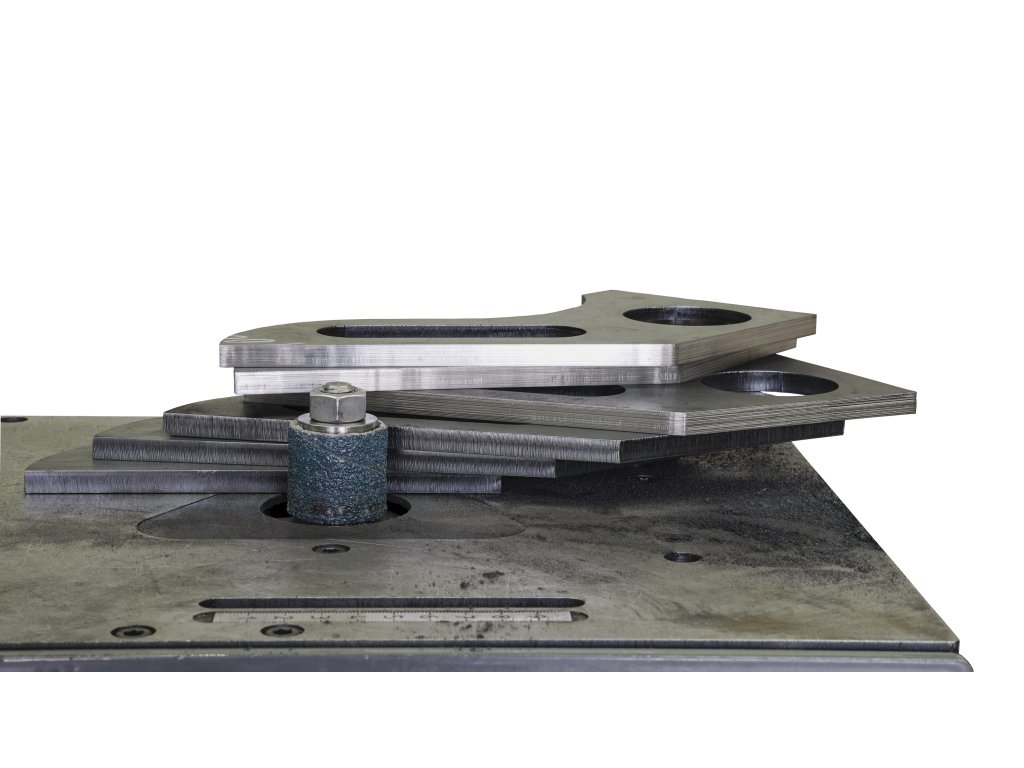

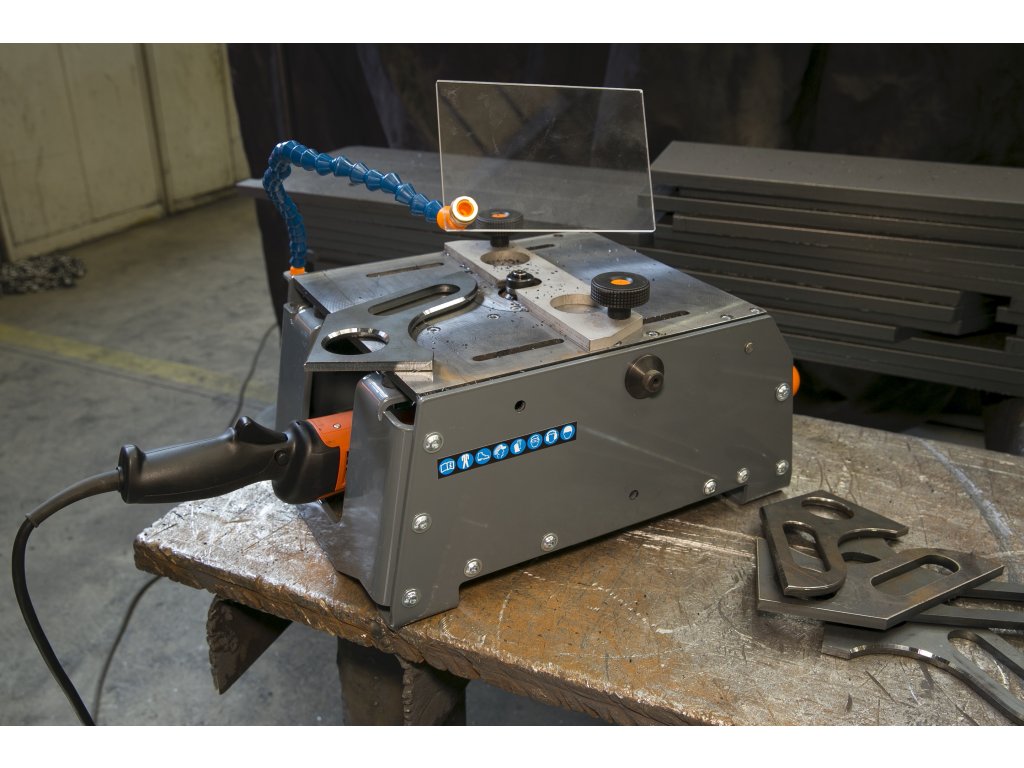

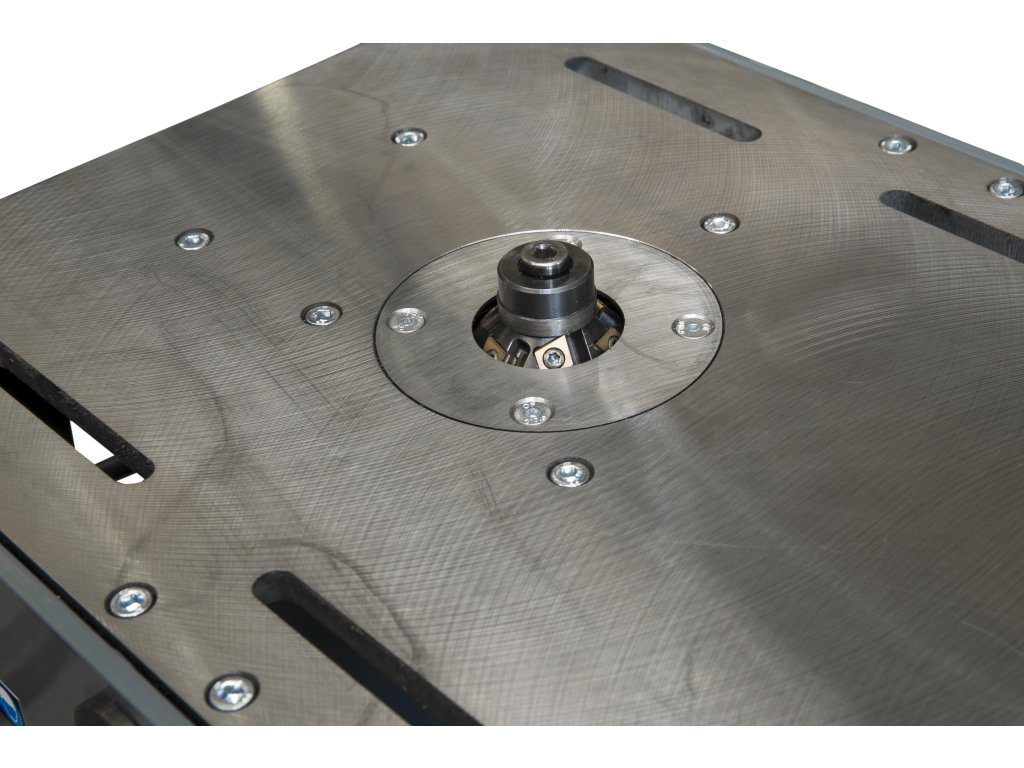

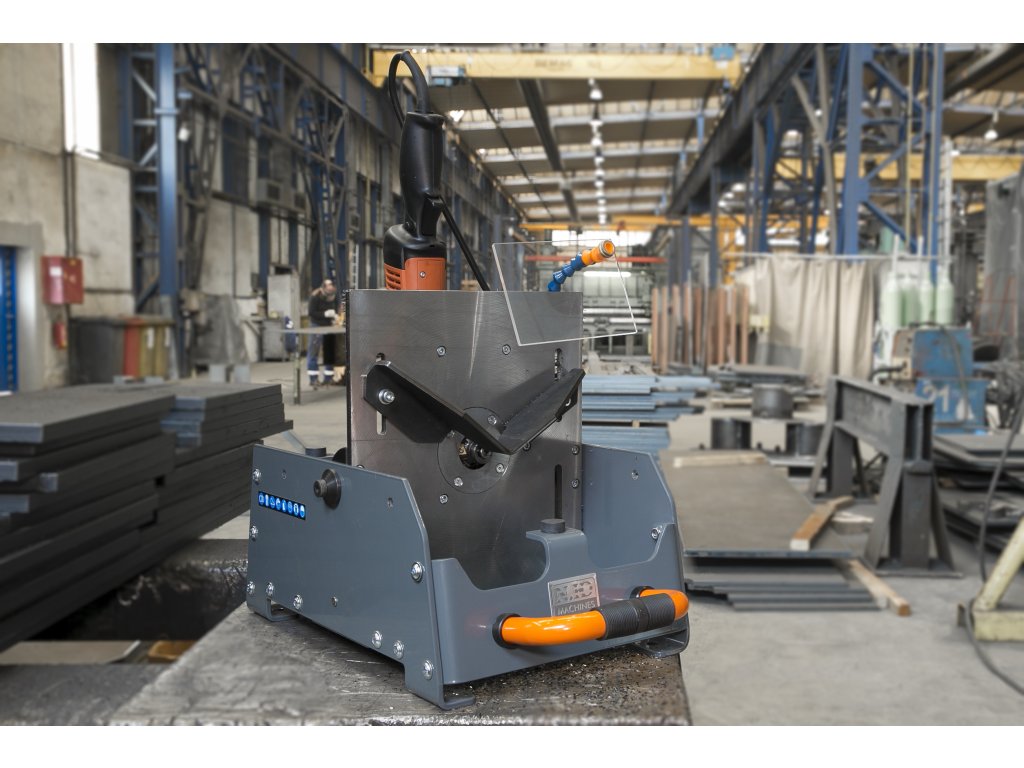

Dockstation B-Dock ermöglicht den stationären Einsatz der B-Line Maschine (B10, B15 Electra). Es ist für das Anfasen kleiner Werkstücke konzipiert, die auf die übliche Weise schwer oder unmöglich zu spannen wären.

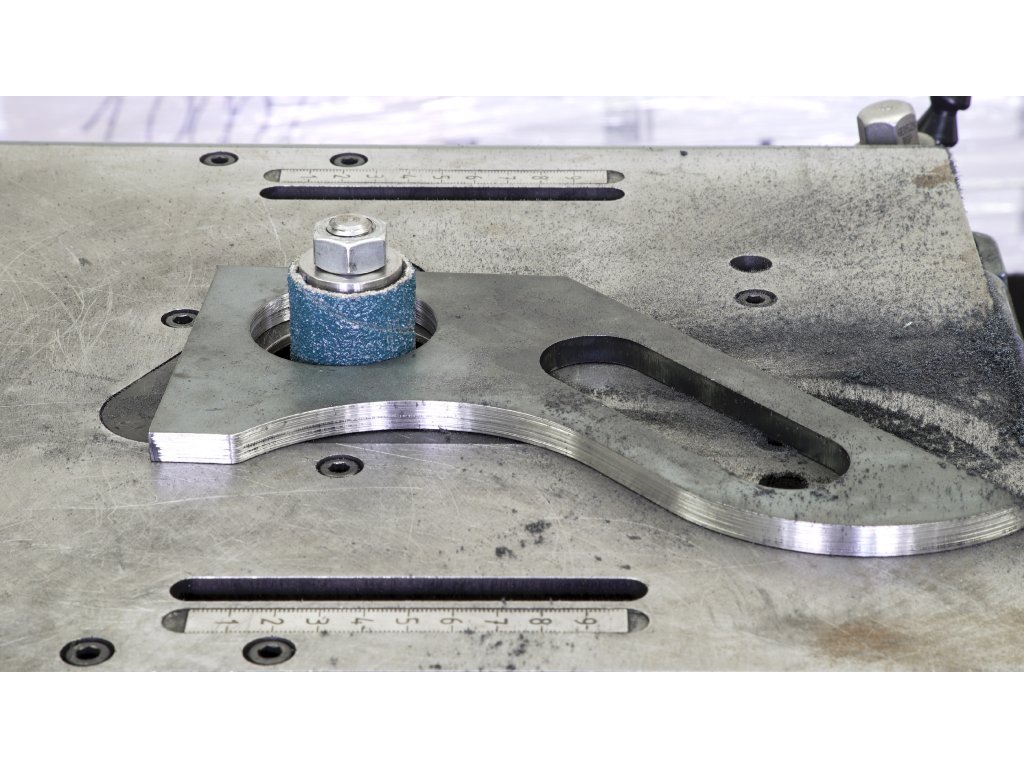

Das System behält alle Vorteile der handgeführten B-Line Maschinen (B10, B15 Electra). Das B-dock-System ermöglicht das Anfasen von unregelmäßigen Formen, geraden Werkstücken und Bohrungen.

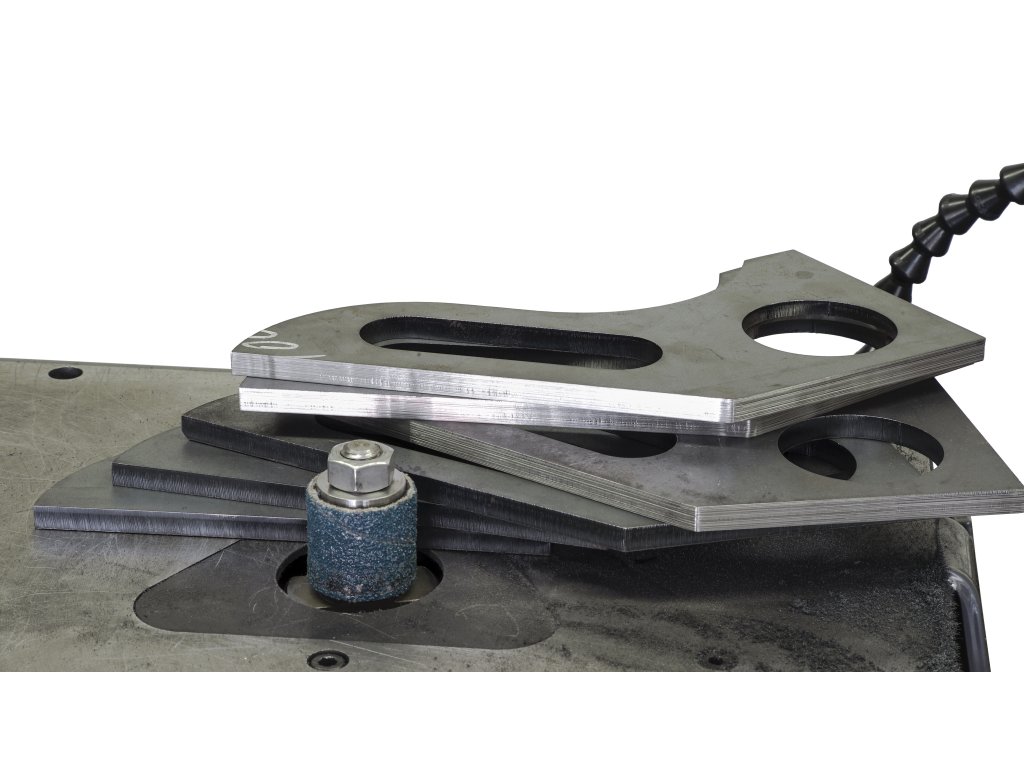

Mit dem Radiusfräskopf sind auch gerundete Kanten möglich. Spezielle Führungsaufsätze und eine einfache, vertikale Arbeitstischverstellung ermöglichen das Anfasen von Rohren.



  • Kipptisch zum einfachen Anbringen der Modellreihe B10, B15 Electra

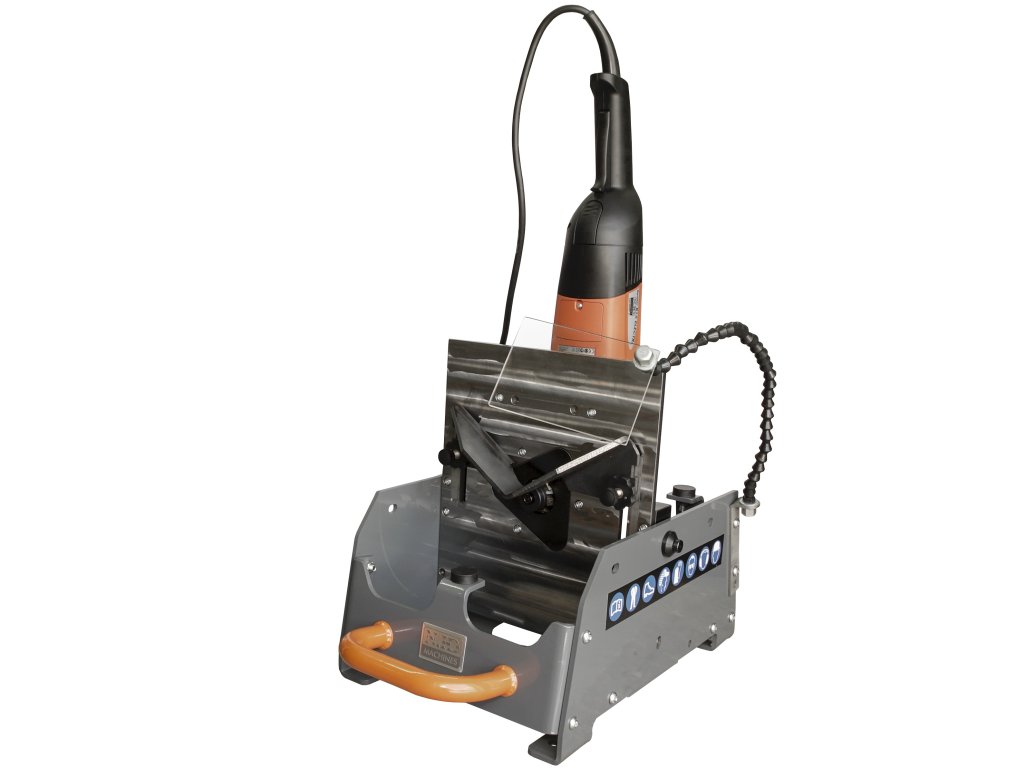

  • Vertikale Position des Tischs für bequeme Rohrendenbearbeitung
  • Lineal- und Rohrführungsaufsätze im Preis enthalten
  • Verstellbarer Sichtschutz erhöht die Arbeitssicherheit
  • Robustes Design für präzises Anfasen und Langlebigkeit des B-Docks.
  • Verschleißfeste “Hardox” Arbeitsfläche

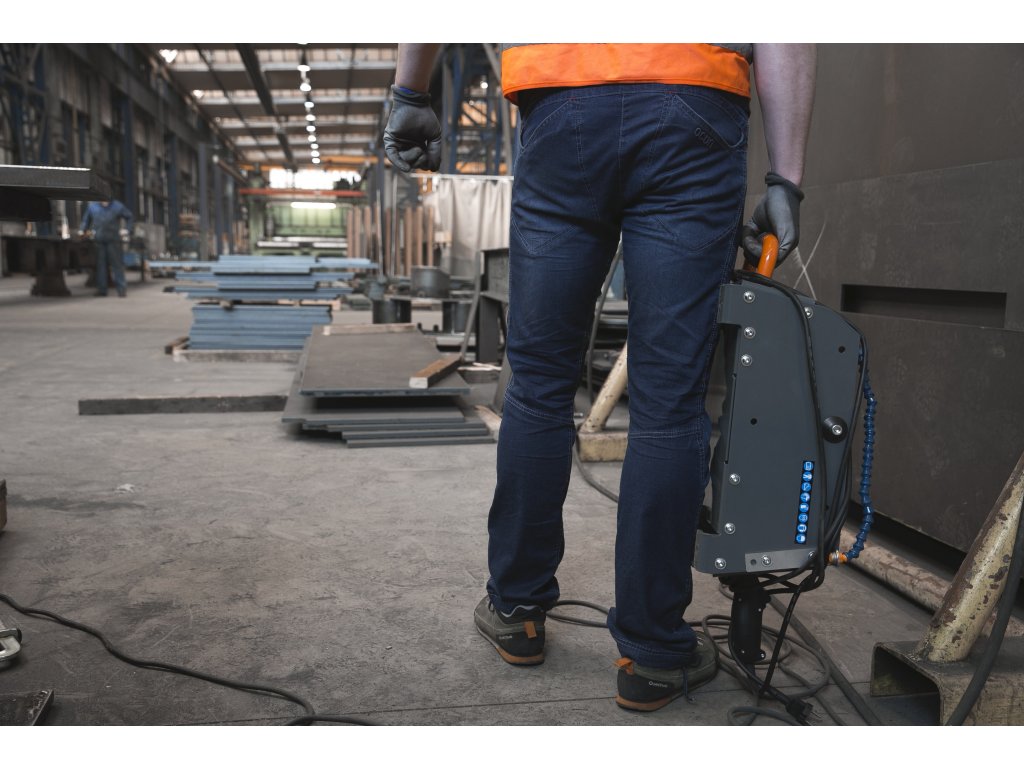

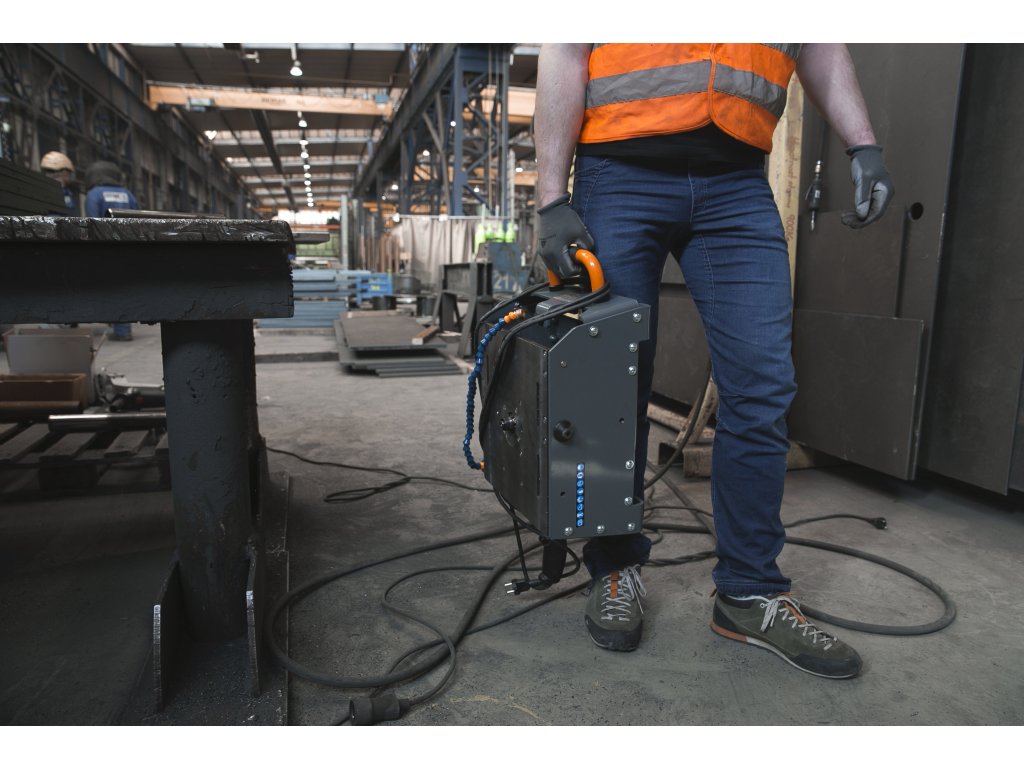

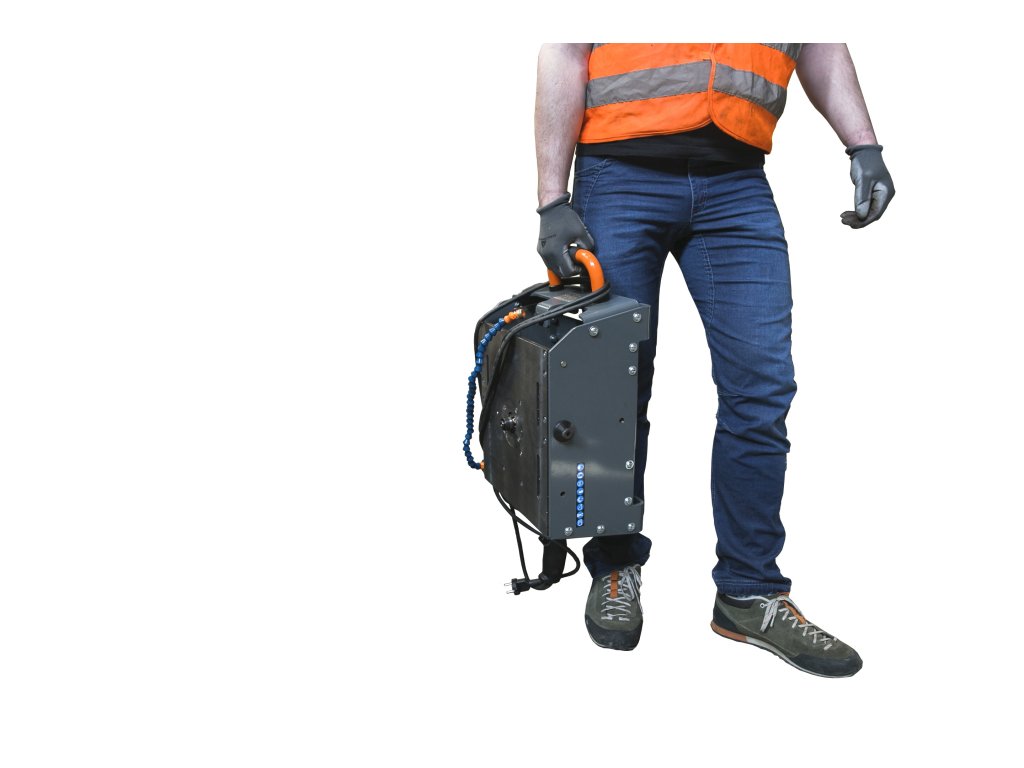

  • Leichtes System ist einfach zu transportieren
  • Kann mit B15 Electra oder B10 Electra Maschinen verwendet werden



Technische Daten:
  • Fasenwinkel: Austauschbare Fräse 30°, 37,5°, 45°, 50°, 60° - andere Winkel auf Anfrage
  • Fasenbreite (Hypotenuse): 0 – 5 mm
  • Rundungsradius: R 2,5 mm, R 3,5 mm, R 4,00 mm
  • Motor: 2500 W / 2000 W
  • Drehzahl: 6600 rpm
  • Vorschub: Handgeführt
  • Gewicht: 28 kg
  • Maße: 443 x 368 x 220 mm



Im Preis inbegriffen:
  • Dockstation B-DOCK (ohne Anfasmaschine)
  • Werkzeug
  • Verpackt in einem Karton
  • Benutzerhandbuch



Art. Nr.:  25350


________________________________________________________________________________________

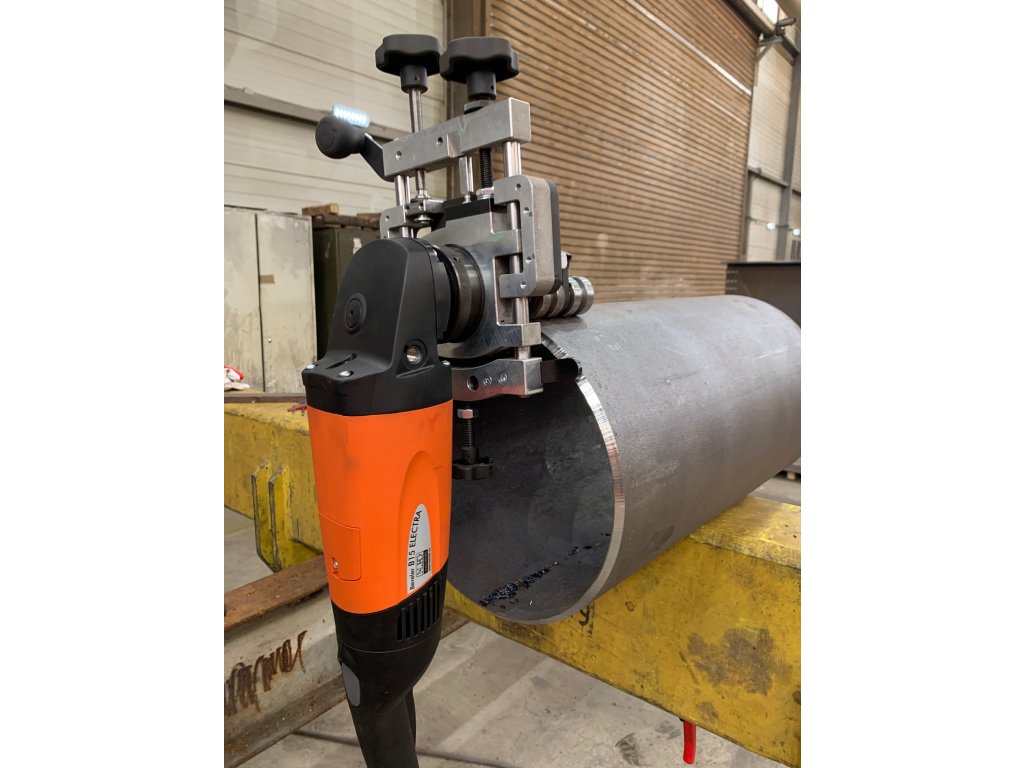

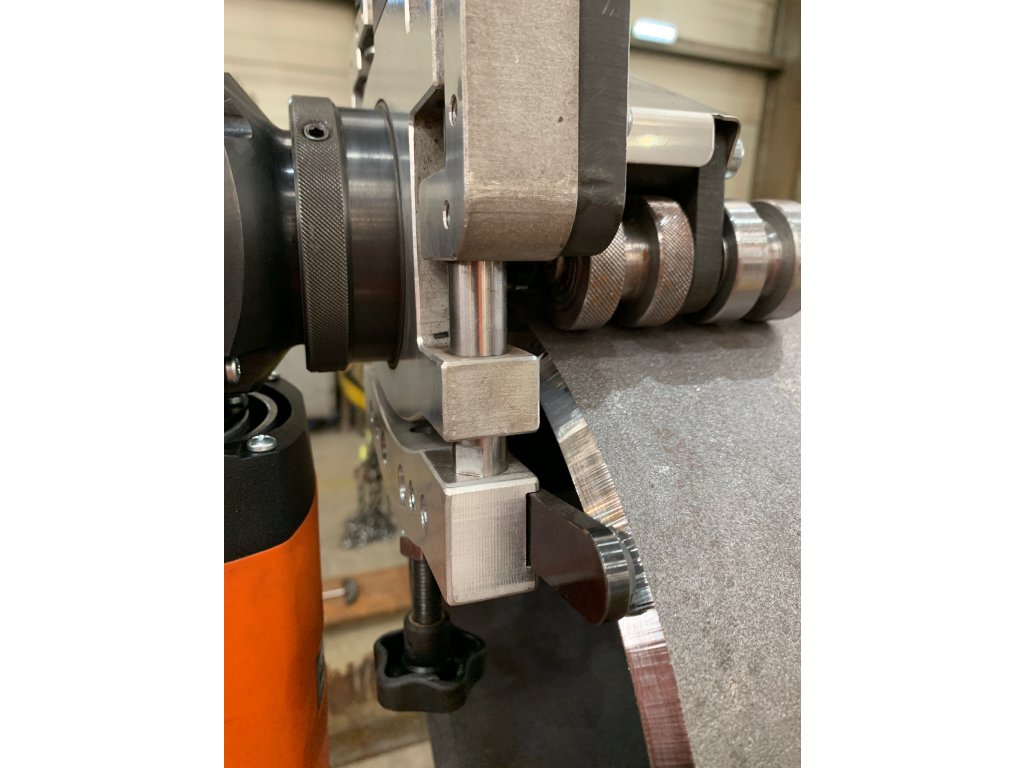

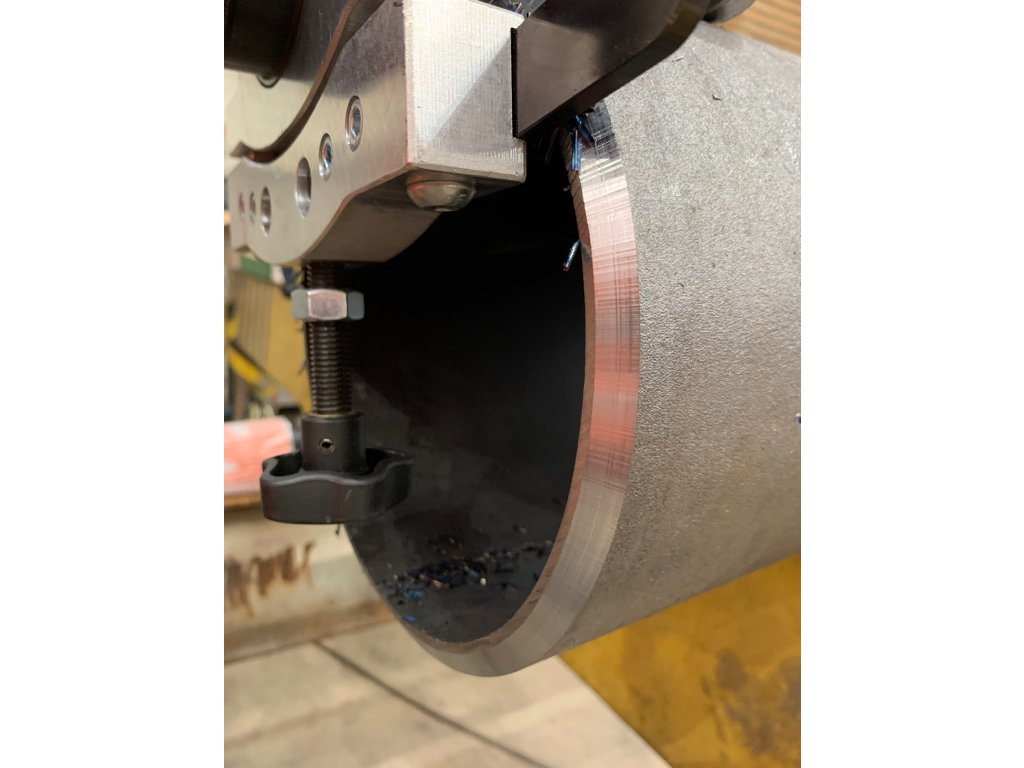

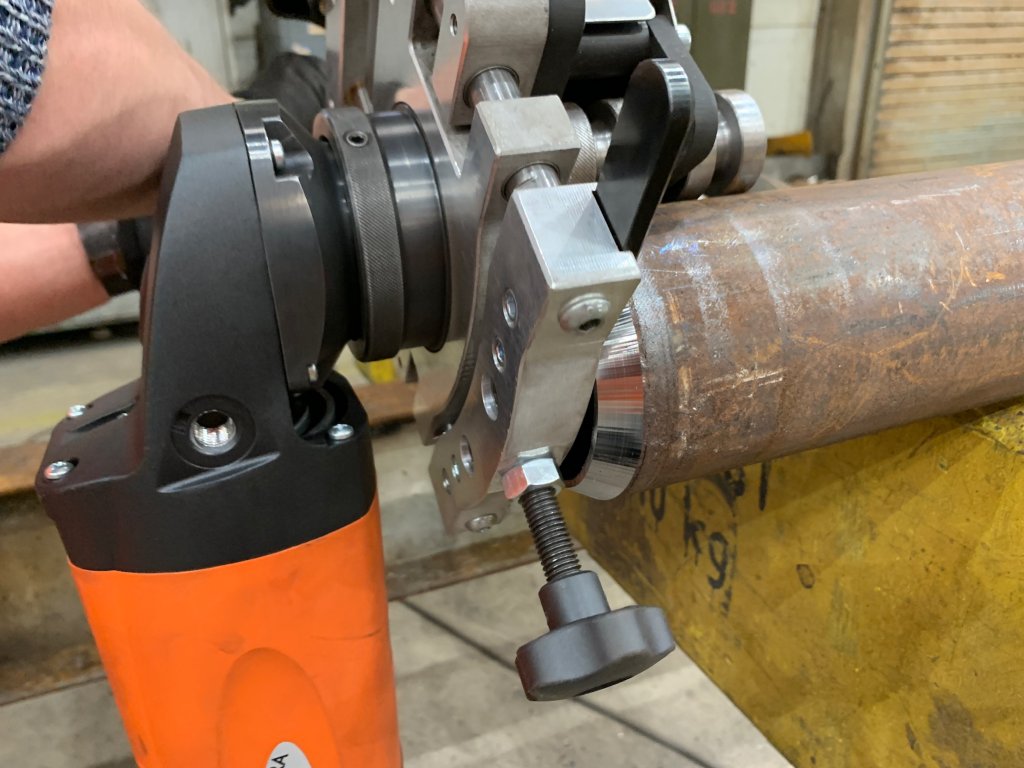

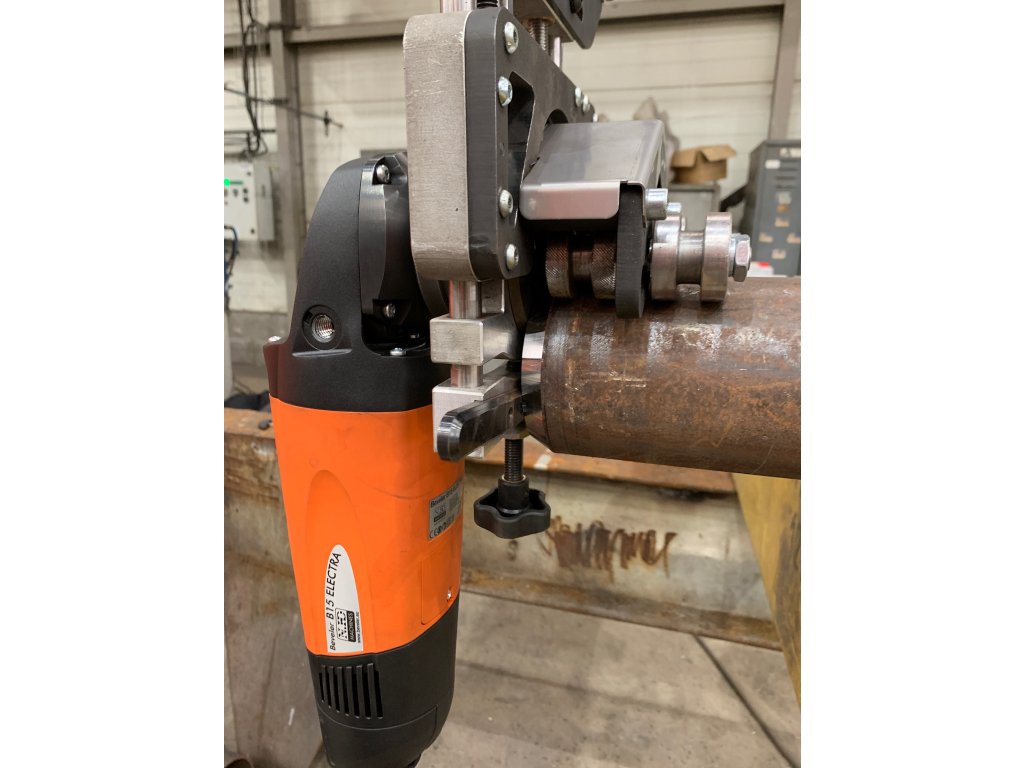

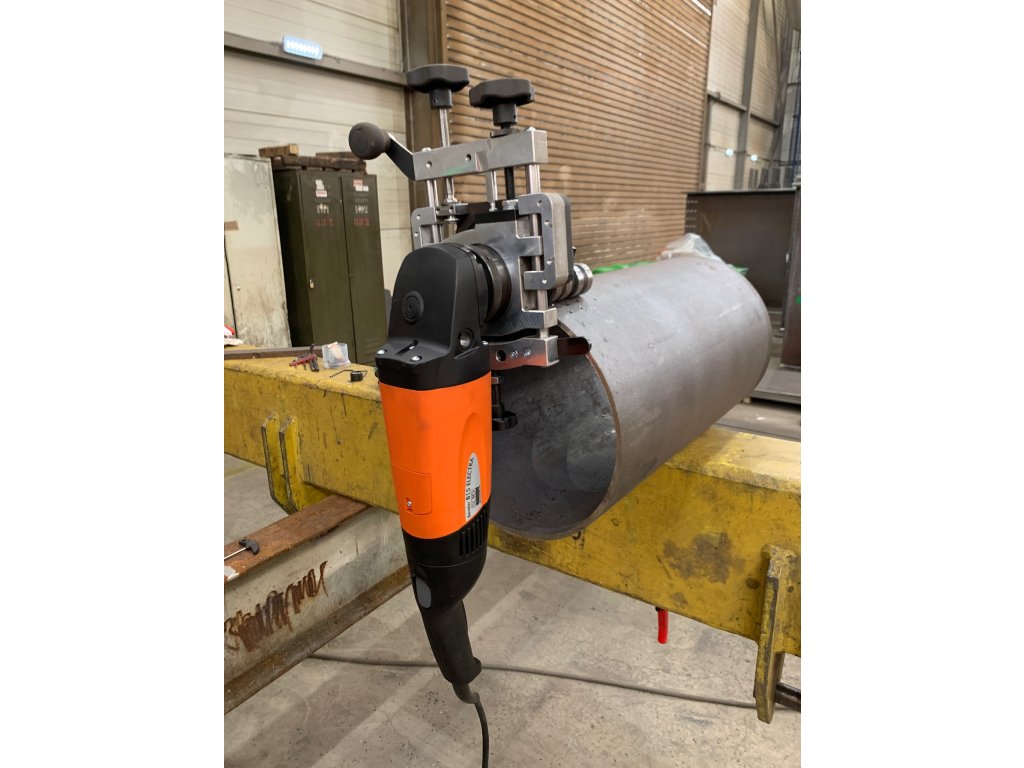

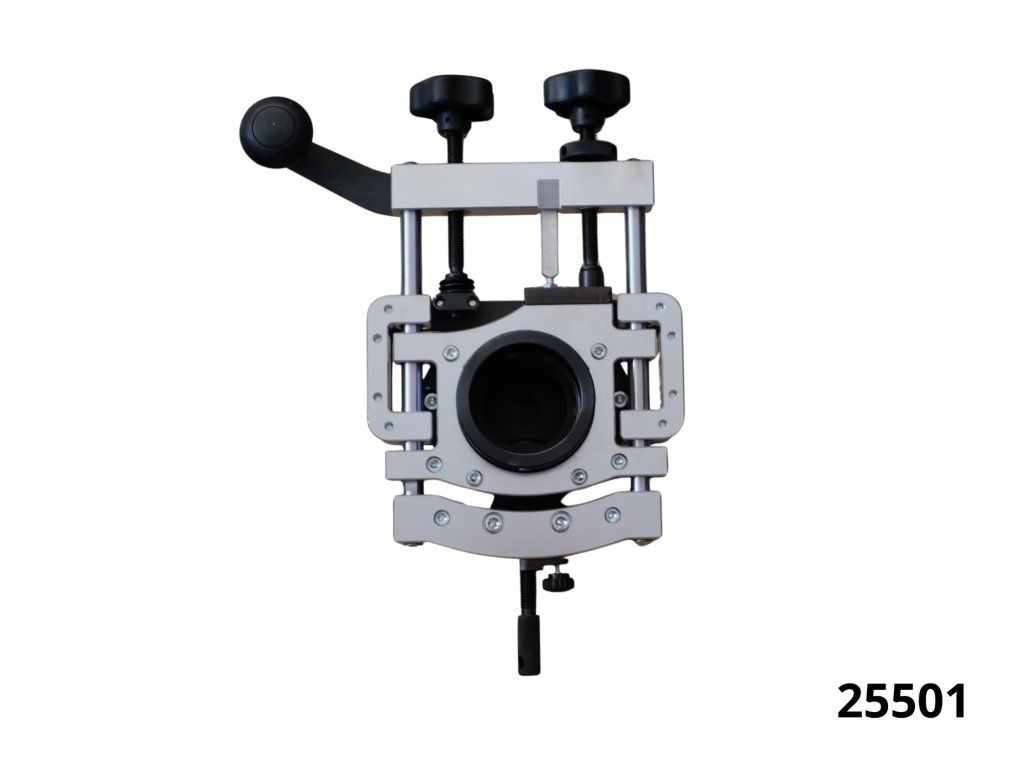

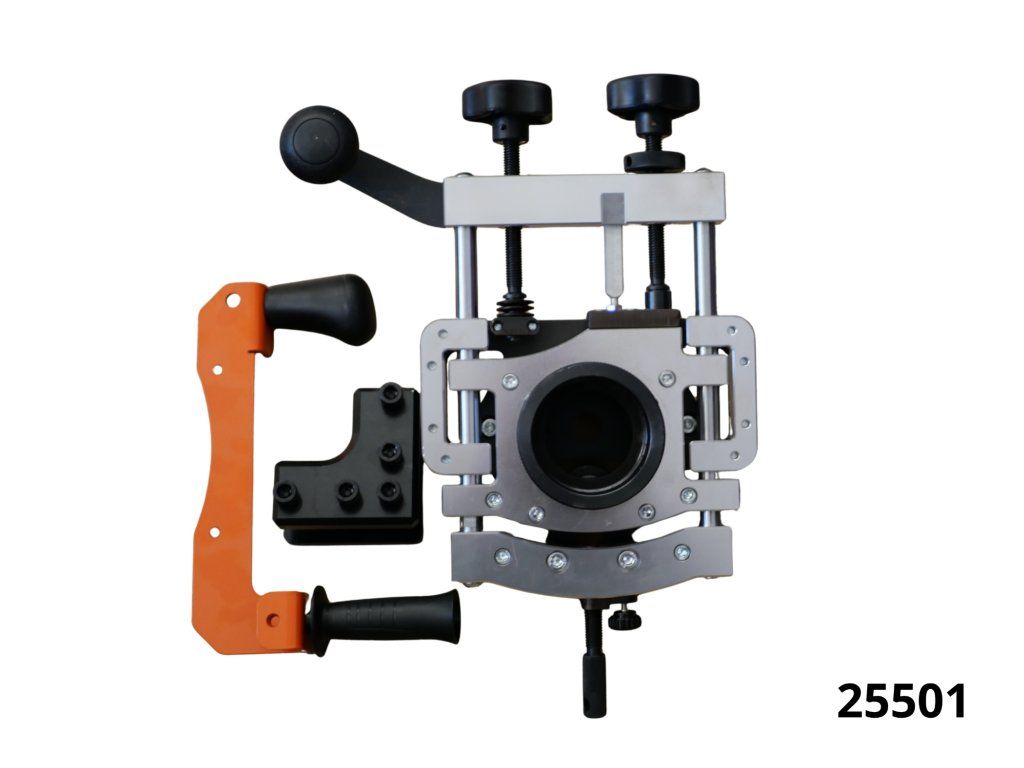

Xpipe Rohranfassystem (Zubehür für B-Line Maschinen)

- Maximale Fasenbreite von 15 mm
- Kompatibel mit B10 ELECTRA, B15 ELECTRA und B15 AIR

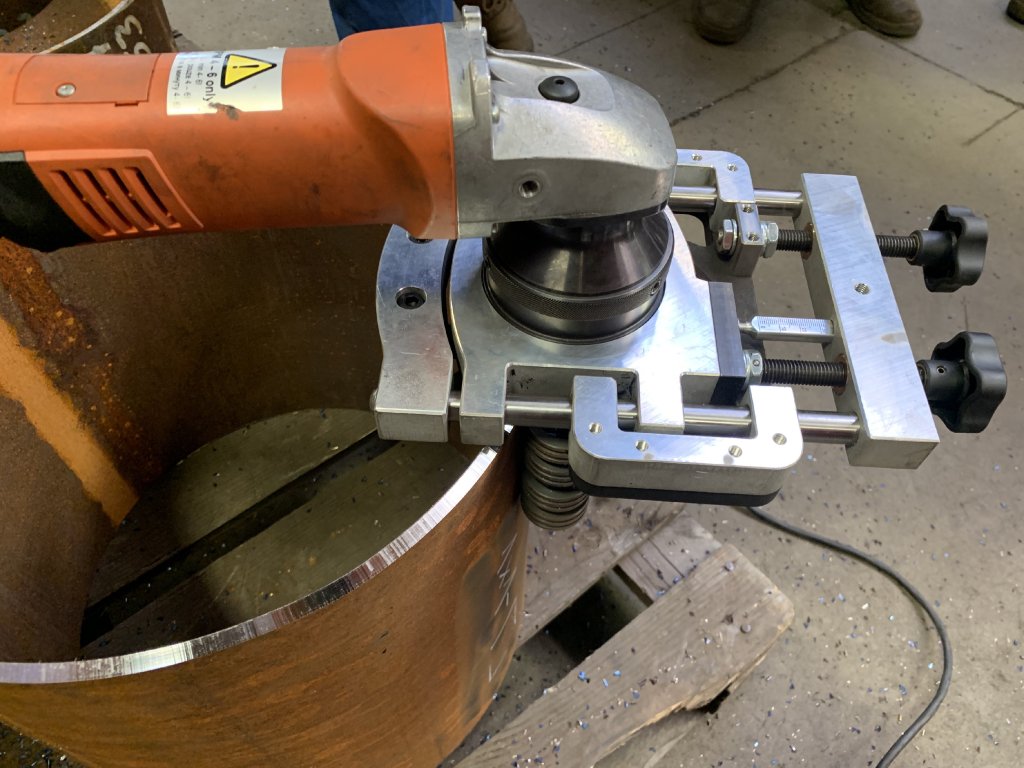

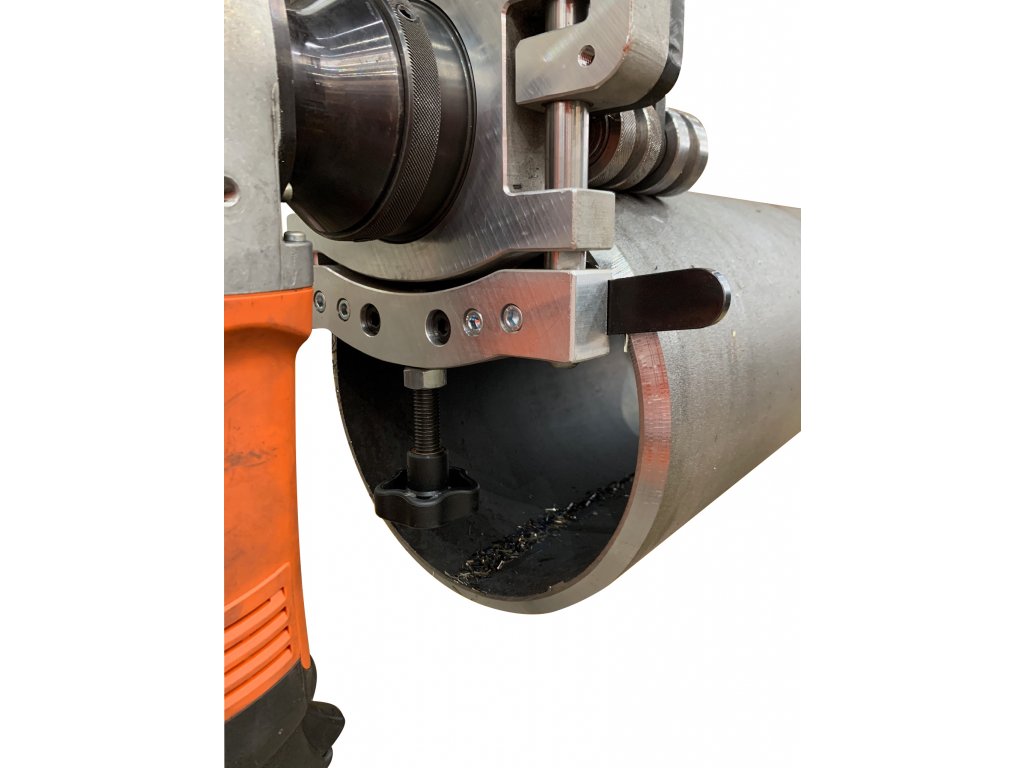

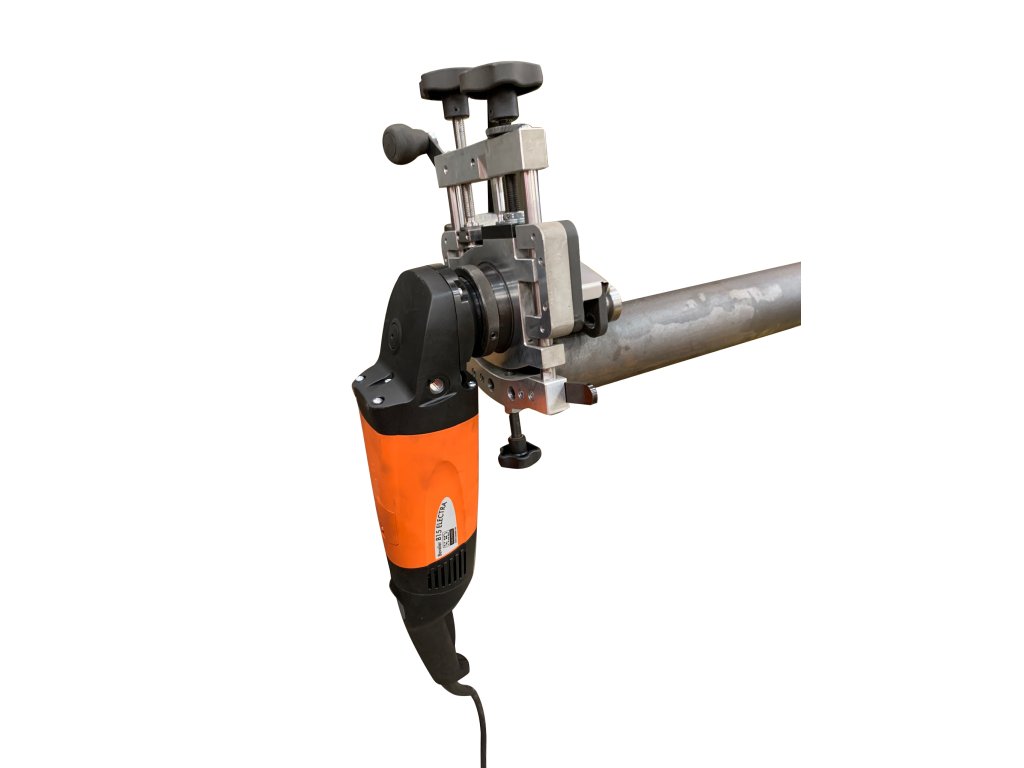

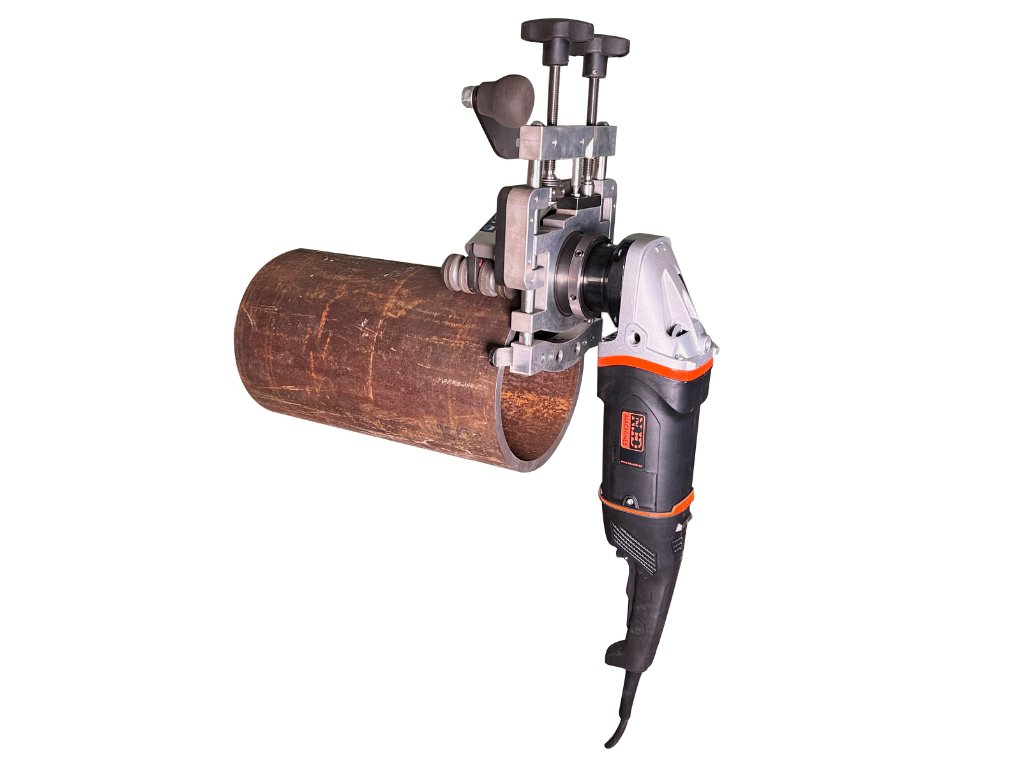

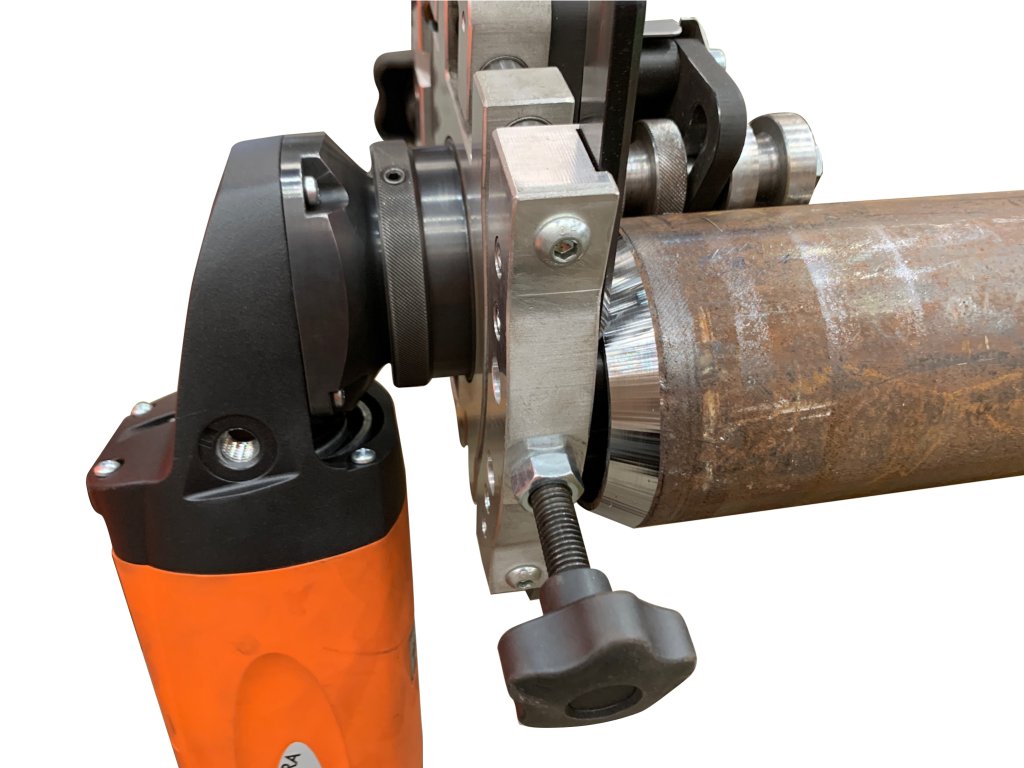

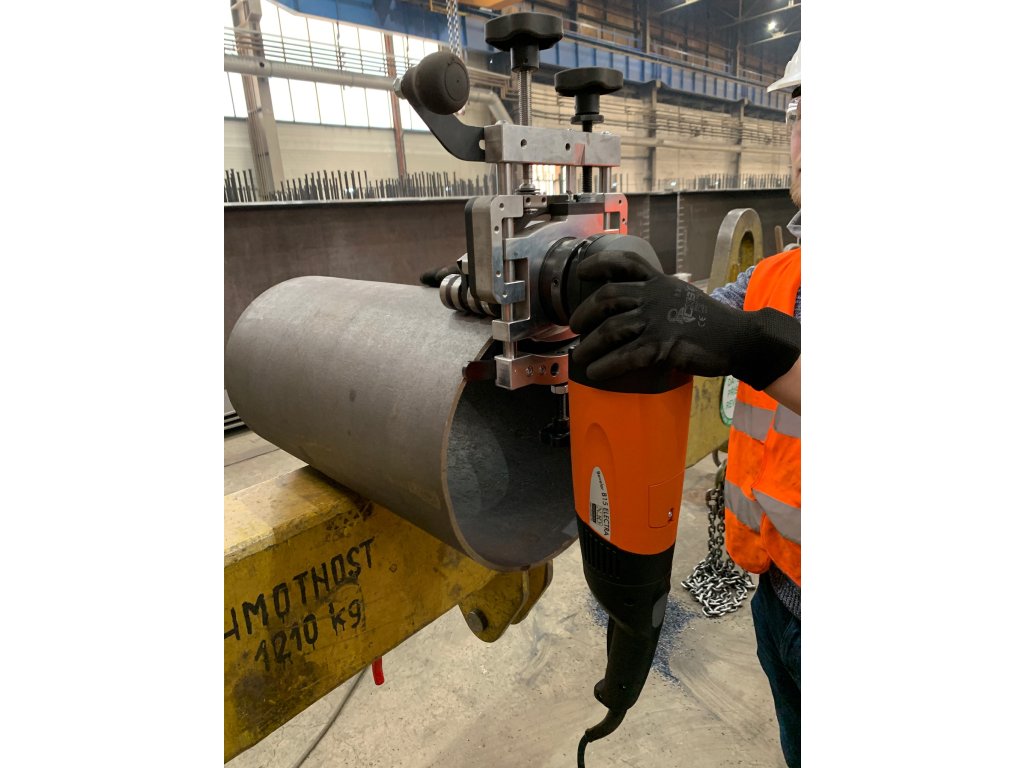

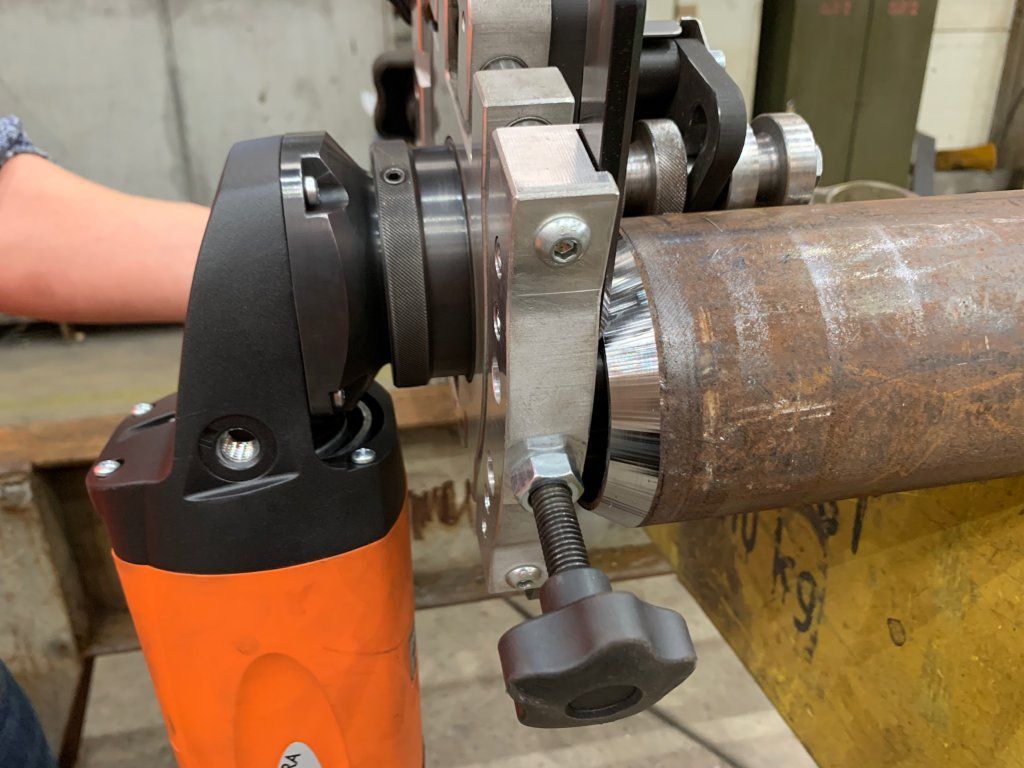

Anfaswerkzeug zur einfachen und schnellen Bearbeitung von Rohren ab Ø 85 mm. Der maximale Durchmesser des Rohres ist nicht begrenzt und das Werkzeug kann auch auf flachen Materialien verwendet werden.

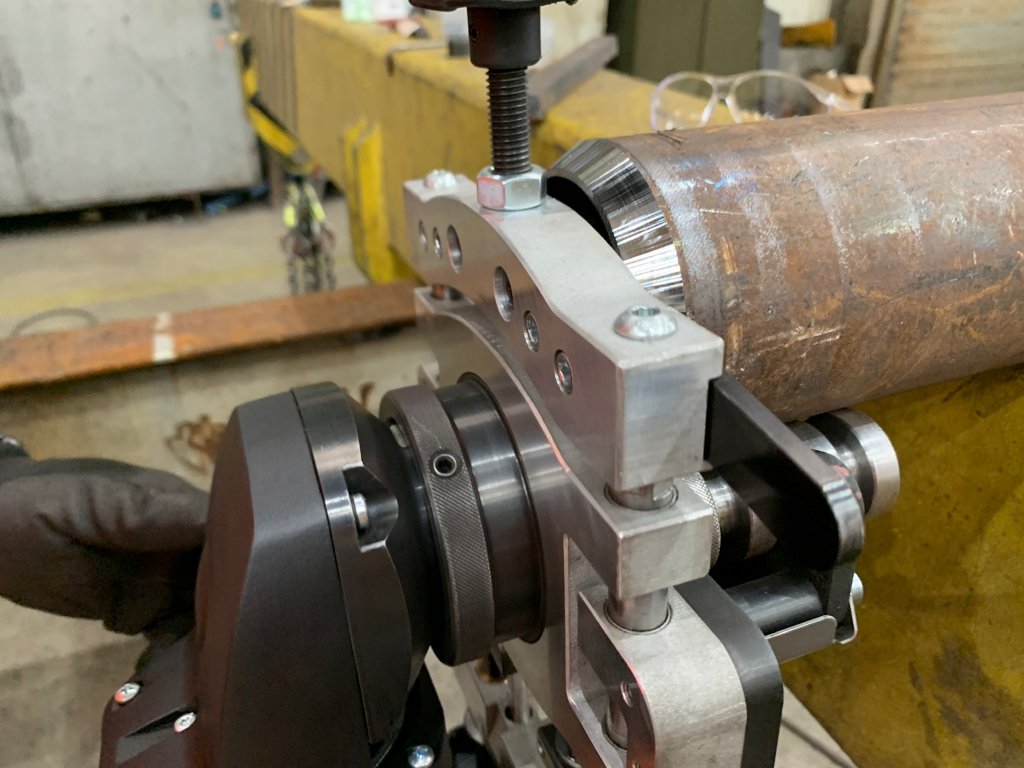

Der einzigartige Mechanismus der Klemm- und Führungsrollen sorgt für eine präzise und komfortable Führung um den Umfang des zu bearbeiteten Rohres oder entlang der Blechkante.
Der robuste Rahmen des Korpus garantiert einen konstanten Schnitt mit einem Minimum an möglichen Vibrationen und somit eine kompromisslose Stabilität des gewählten Fasenwinkels.



  • Kompartibel mit B10/B15 ELECTRA und B15 Air Modellreihe
  • Kontinuierliche Einstellen der Fasentiefe dank Integrierter Skala
  • Spezielle Einweg-Lager, die einen Rückschlag von sich näherndem Material verhindern für sicheres und komfortables Anfasen
  • Der eingestellte Material-Abtragungswert kann eingehalten und somit eine konstante Fasentiefe auch bei einer größeren Anzahl von Rohren gewährleistet werden
  • Einzigartige, flexible Lagerung der Laufrollen, geeignet für alle Unebenheiten und Ungenauigkeiten am Rohrumfang
  • Leichte Aluminiumkonstruktion des Maschinenrahmens garantiert eine komfortable Handhabung des Produkts
  • Ergonomischer, drehbarer Griff für Produktivität und Sicherheit
  • Sicherheitsabdeckung zum Schutz vor umherfliegenden Spännen, um mögliche Verletzungen zu vermeiden



Technische Daten:
  • Fasenwinkel: 30°, 45° und 60°
  • Fasenbreite (Hypotenuse): 15 mm
  • Rundungsradius: R 2,5 mm, R 3,5 mm, R 4,00 mm
  • min. Aussendurchmesser: ≥ AD 85 mm
  • Wandstärke Außendurchmesser: 2,5 mm – 15 mm
  • min. Innedurchmesser: ≥ ID 500 mm (kleiner nur auf Anfrage)
  • Wandstärke Innendurchmesser: 5 mm - 15 mm
  • Mindesteinspanntiefe: 80 mm
  • Wandstärke bei Flach-Stahl: 3 mm - 20 mm
  • Gewicht (ohne Maschine): 8,4 kg



Im Preis inbegriffen:
  • Xpipe Beveler (ohne Anfasmaschine)
  • Werkzeug

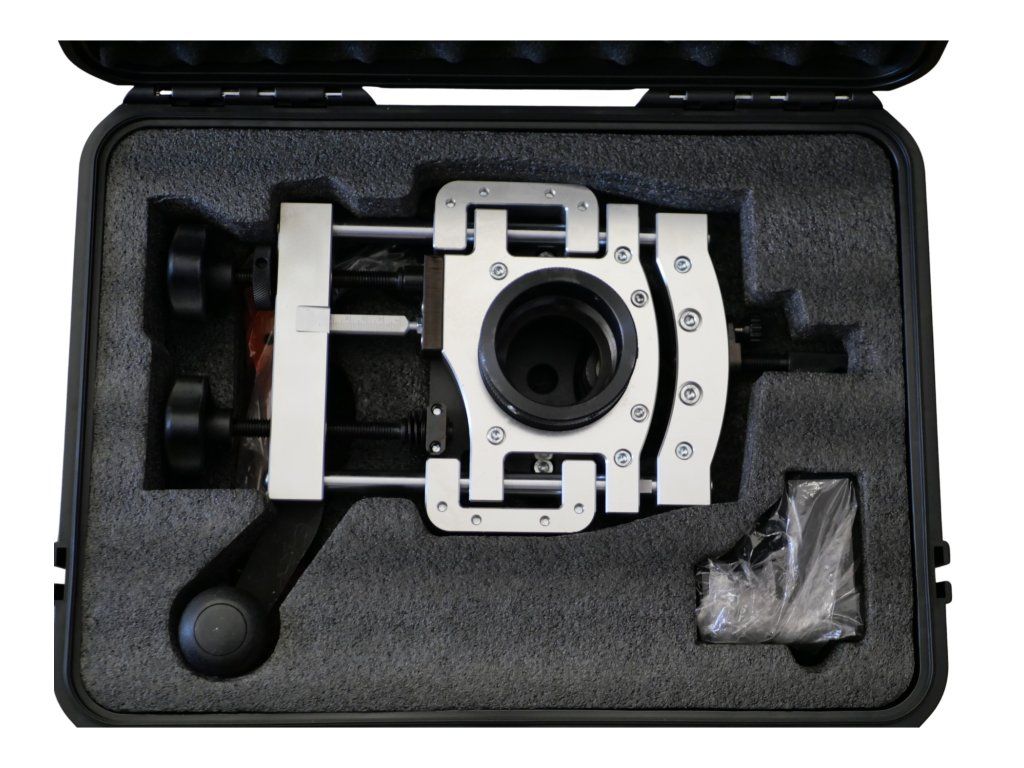

  • Koffer transportieren
  • Benutzerhandbuch



Art. Nr.:  25500



Ähnliche Produkte

Gewicht 51 kg
Gewicht B15 ELECTRA: 9,5 kg
Gewicht: B-DOCK: 28 kg
Gewicht Xpipe Beveler: 8,4 kg
Fasenwinkel: Austauschbare Fräse 30°, 37,5°, 45°, 50°, 60°- andere Winkel auf Anfrage
Fasenbreite B15 ELECTRA: 0 - 15 mm ≤ 400 Mpa / 0 - 8 mm ≥ 400 Mpa
Fasenbreite B15 ELECTRA + B-DOCK: 0 – 5 mm
Rundungsradius: R 2,5 mm, R 3,5 mm, R 4,00 mm
Motor: 2500 W / 2000 W
Drehzahl: 6600 rpm
Vorschub: Handgeführt
min. Aussendurchmesser: ≥ AD 85 mm
Wandstärke Außendurchmesser: 2,5 mm – 15 mm
min. Innedurchmesser: ≥ ID 500 mm (kleiner nur auf Anfrage)
Wandstärke Innendurchmesser: 5 mm - 15 mm
Mindesteinspanntiefe: 80 mm
Wandstärke bei Flach-Stahl: 3 mm - 20 mm
