PHYTON 377ES

Rohrbearbeitungsmaschine Phyton 377ES

- Gesamter Arbeitsbereich Ø219-377mm/8.62“ - 14.84“ Zoll

Das Phyton 377ES-Anfas-System wurde als tragbares Gerät zum Schneiden von Rohren und zur Vorbereitung von Schweißflächen an Rohren entwickelt. Es wird aufgrund seiner einfachen Bedienung, Zuverlässigkeit und großzügigen Leistungsanteile für die Bearbeitung von Rohren mit Wandstärken bis zu 80 mm (3,14") bevorzugt.

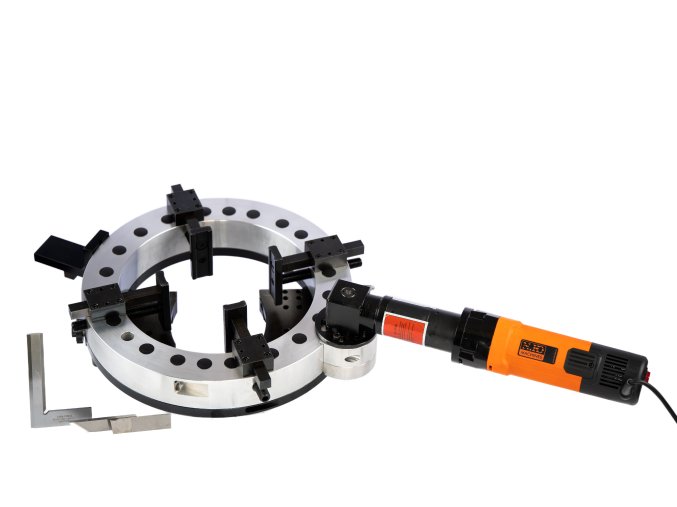

Die Phyton 377ES ist eine Außenklemmmaschine. Eine Hälfte des Rings wird auf das zu bearbeitende Rohr geklemmt, während die andere, rotierende Hälfte des Rings zwei mit automatischem Vorschub ausgestattete Werkzeughalter trägt. Der automatische Vorschub macht die Bearbeitung dickwandiger Rohre äußerst produktiv und komfortabel.

Die Maschine kann nur zum Schneiden des Rohrs oder in Verbindung mit einem Anfaswerkzeug zum gleichzeitigen Schneiden und Anfasen des Rohrs in einem Arbeitsgang verwendet werden.

Die Phyton 377ES kann direkt an der Rohrstirn eingesetzt oder in zwei Hälften geteilt und um das Rohr herum wieder zusammengesetzt werden. Diese Eigenschaft ist besonders nützlich zum Anfasen oder Schneiden von durchgehenden Rohrleitungssystemen, wie sie beispielsweise in Chemieanlagen, Kraftwerken oder auf Baustellen zu finden sind.

• Anfasarbeiten einschließlich J-Anfasung.
• Ausrichten der Rohrstirn. Planfräsen.
• Ausrichtung und Kalibrierung des Innendurchmessers des Rohrs.
• Automatischer Vorschub der Schneidwerkzeuge.
• Möglichkeit zum Teilen des Rahmenrings für die Montage an durchgehenden Rohrleitungssystemen.
• Möglichkeit eines pneumatischen Antriebs.
• Möglichkeit zur Anpassung der Schneidwerkzeuge an spezifische Anforderungen auf Anfrage.

Technische Daten:

• Arbeitsbereich der Maschine ID - OD:219-377mm/8.62“ - 14.84“ Zoll
• Maximale Wandstärke: 80 mm (3,14").
• Elektrische Antriebsleistung: 2000 W
• Maschinengewicht: 68 kg/149,9lb

Im Preis inbegriffen:

• Phyton-Abschrägungssystem 377ES
• Werkzeuge für den Bediener
• Werkzeugsatz
• Satz Zentrierbacken
• Anleitung
• Verpackt in wooden box

Art.Nr. 30035
