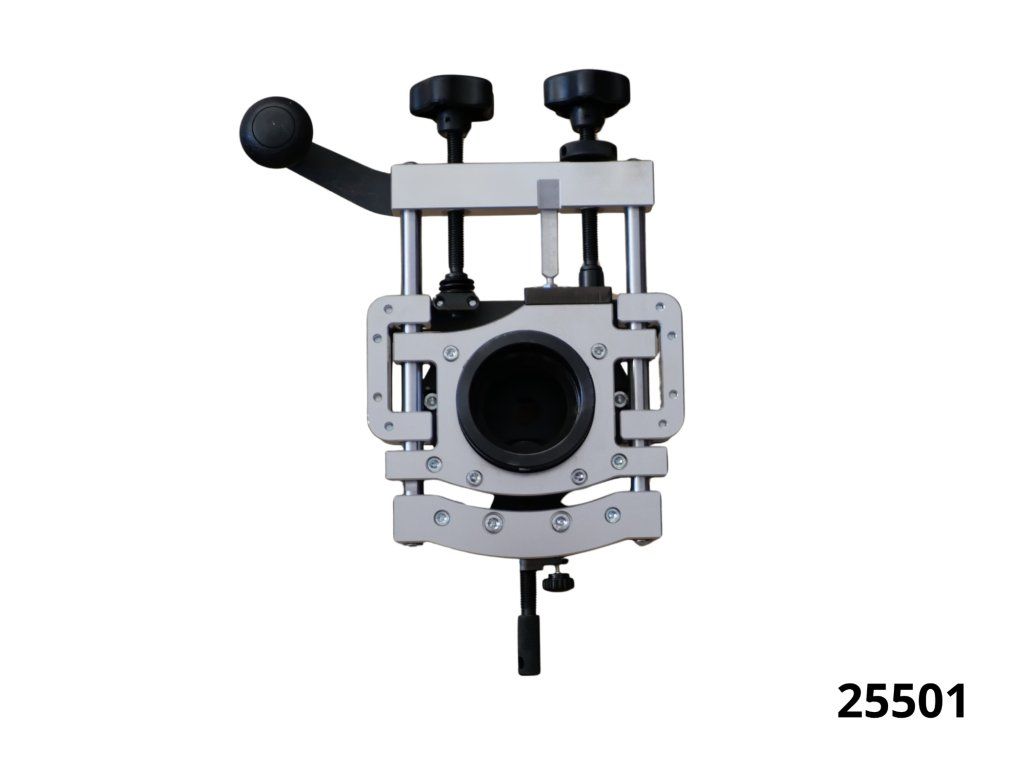

INOXPIPE Beveler

INOXPIPE Rohranfassystem (Zubehür für B-Line Maschinen)

- Maximale Fasenbreite von 15 mm

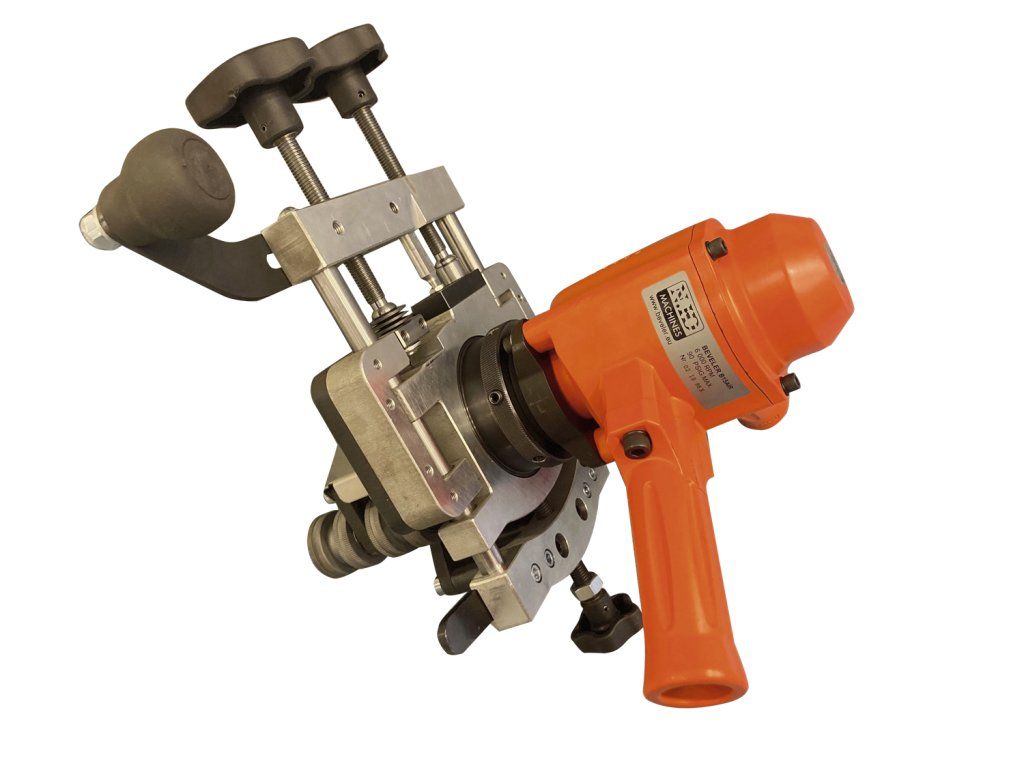

- Kompatibel mit B10 ELECTRA, B15 ELECTRA und B15 AIR

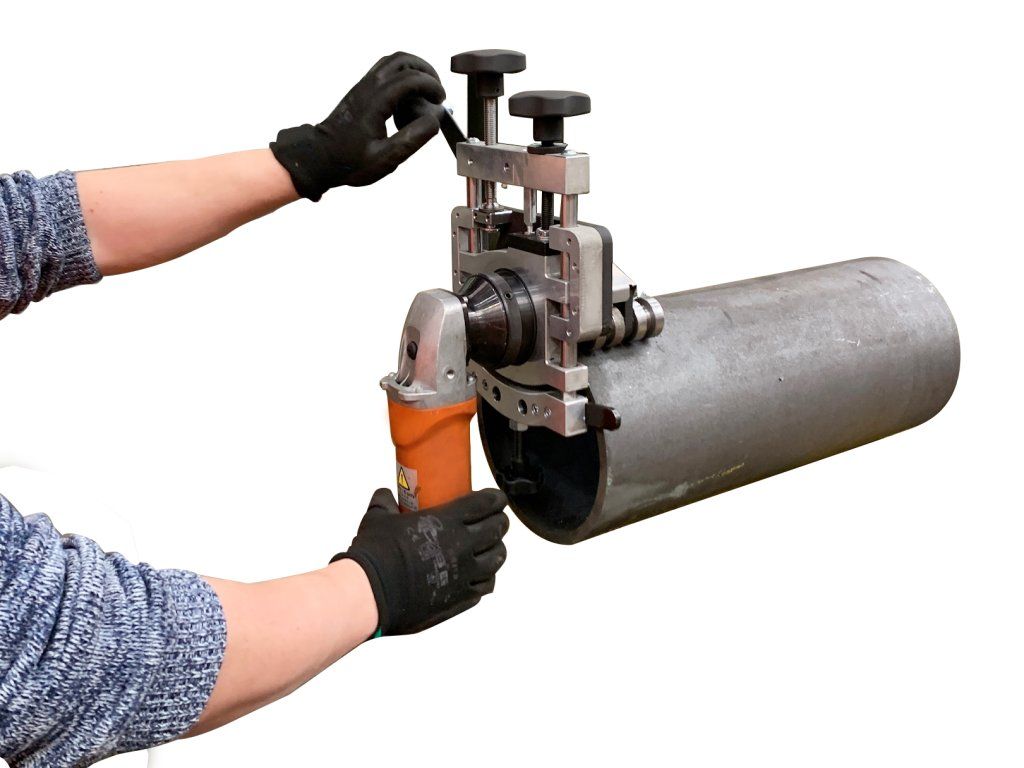

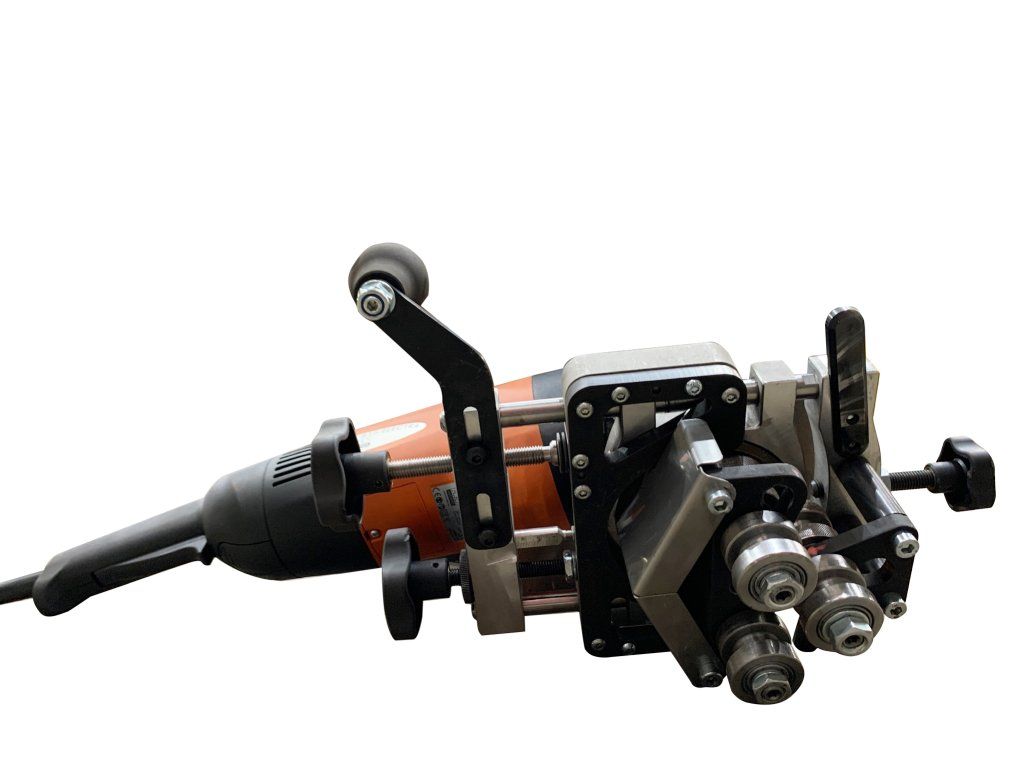

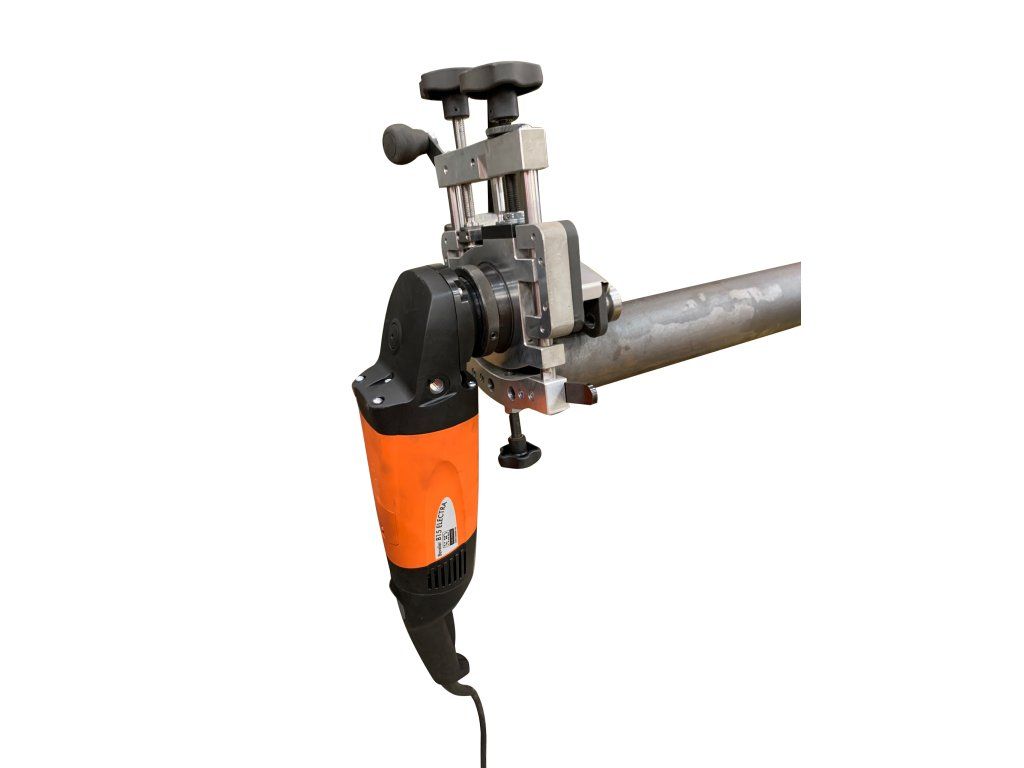

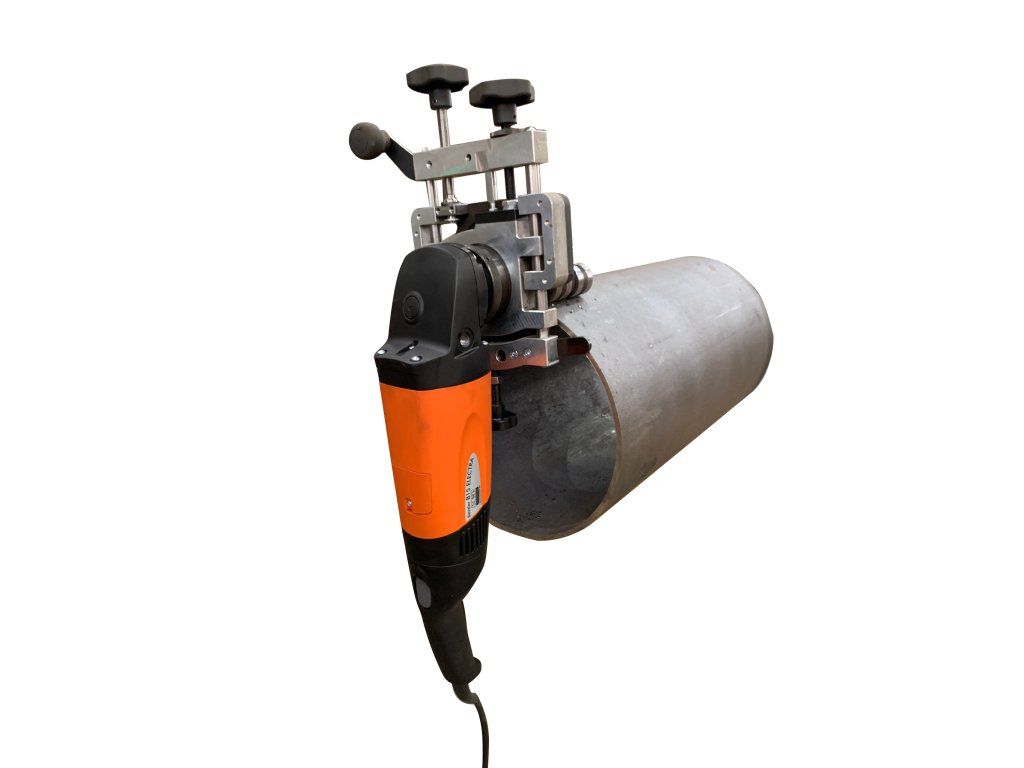

Anfaswerkzeug zur einfachen und schnellen Bearbeitung von Rohren ab Ø 85 mm. Der maximale Durchmesser des Rohres ist nicht begrenzt und das Werkzeug kann auch auf flachen Materialien verwendet werden.

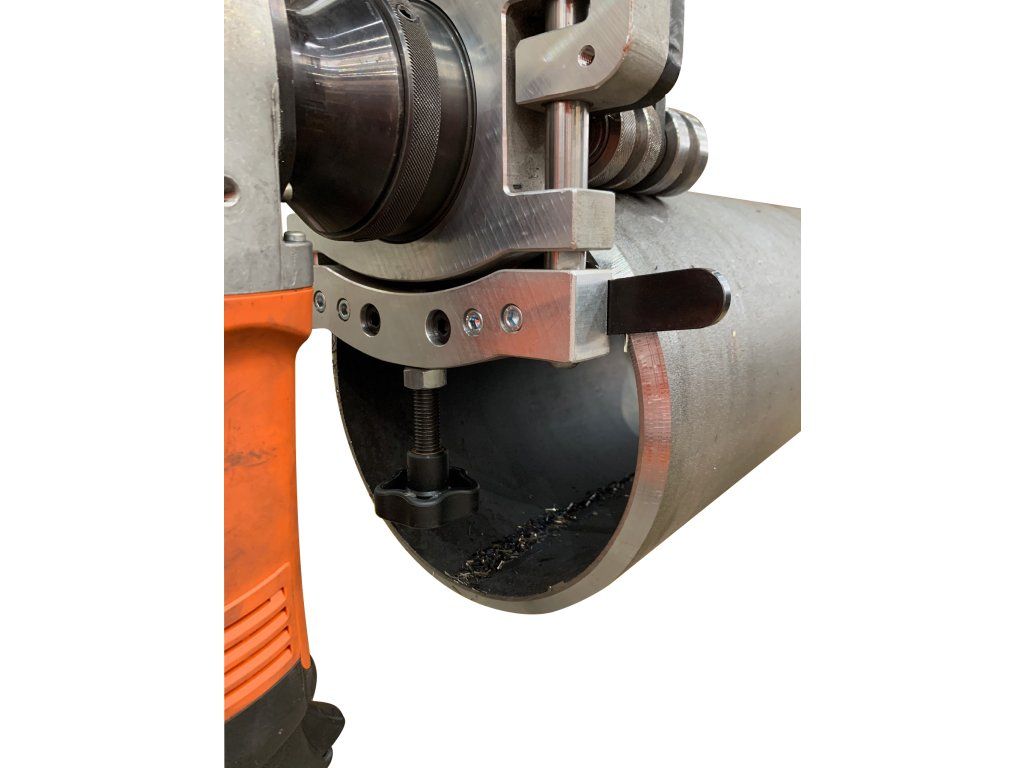

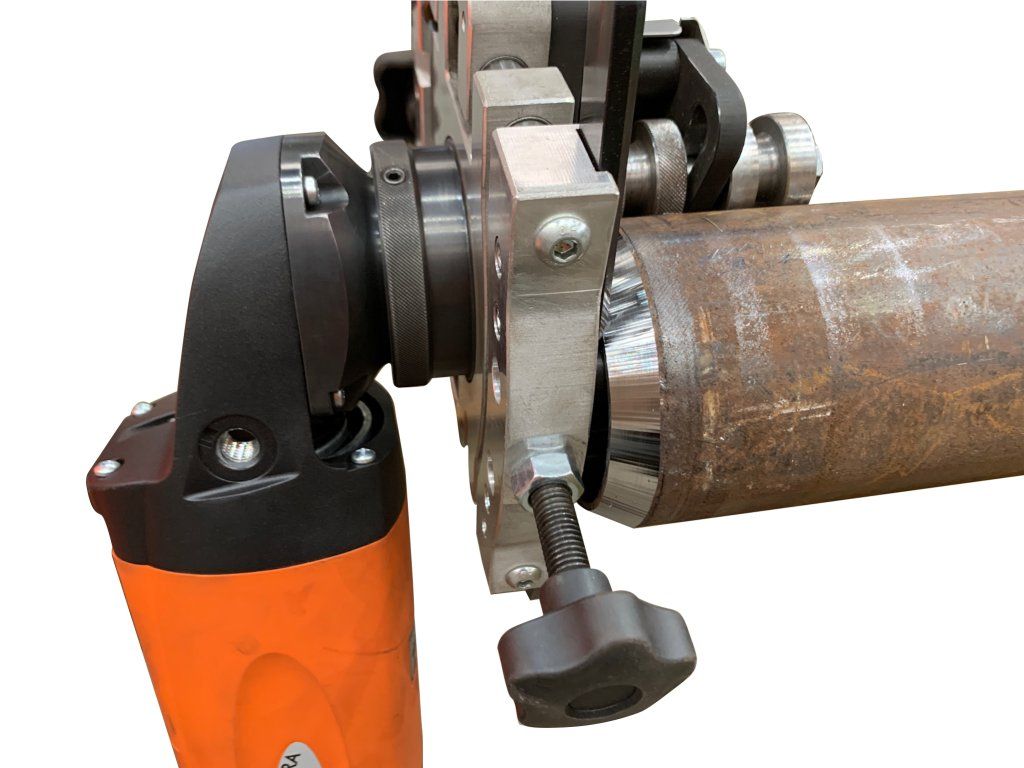

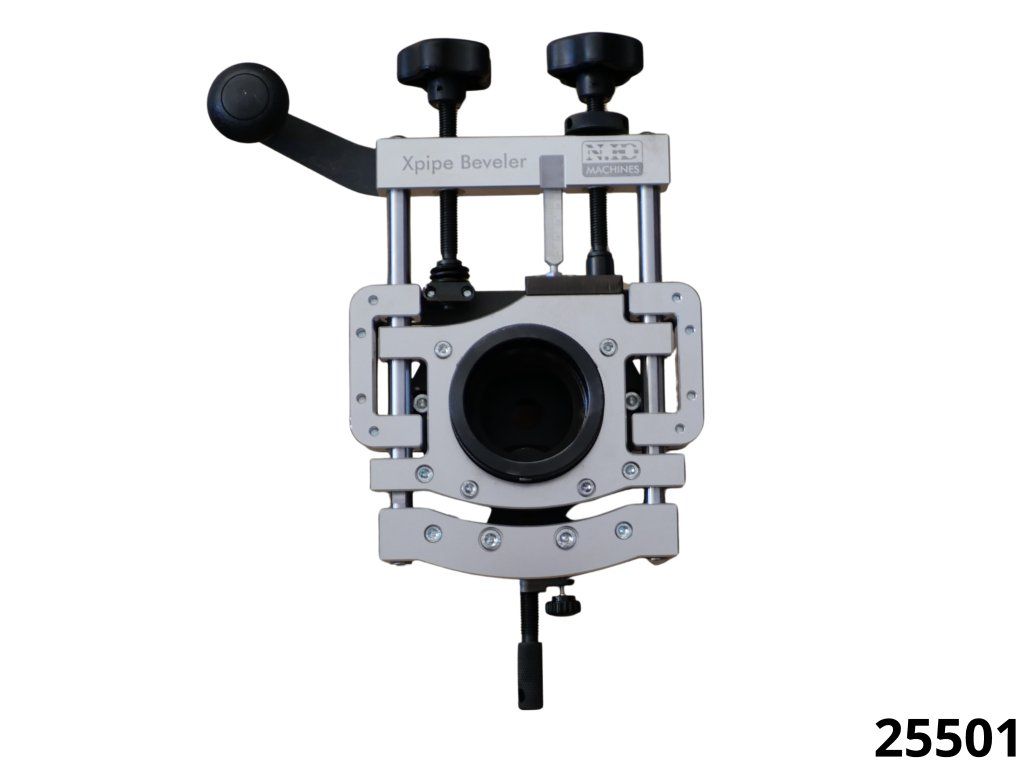

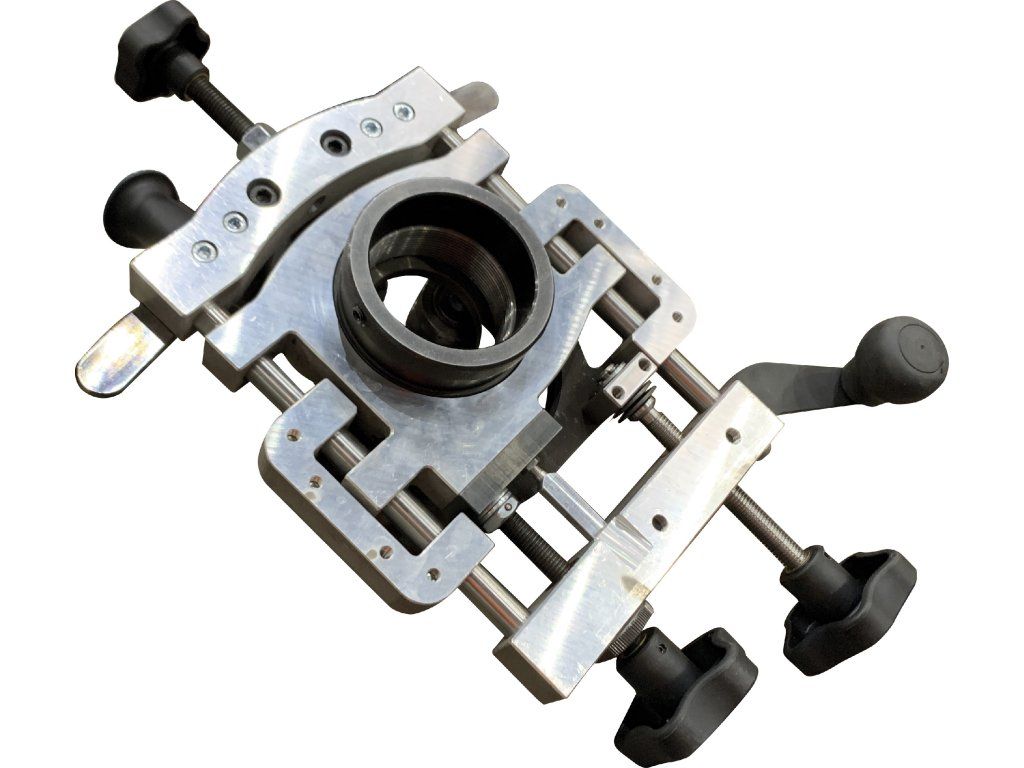

Der einzigartige Mechanismus der Klemm- und Führungsrollen sorgt für eine präzise und komfortable Führung um den Umfang des zu bearbeiteten Rohres oder entlang der Blechkante.

Der robuste Rahmen des Korpus garantiert einen konstanten Schnitt mit einem Minimum an möglichen Vibrationen und somit eine kompromisslose Stabilität des gewählten Fasenwinkels.

• Kompartibel mit B10/B15 ELECTRA und B15 Air Modellreihe
• Kontinuierliche Einstellen der Fasentiefe dank Integrierter Skala
• Spezielle Einweg-Lager, die einen Rückschlag von sich näherndem Material verhindern für sicheres und komfortables Anfasen
• Der eingestellte Material-Abtragungswert kann eingehalten und somit eine konstante Fasentiefe auch bei einer größeren Anzahl von Rohren gewährleistet werden
• Einzigartige, flexible Lagerung der Laufrollen, geeignet für alle Unebenheiten und Ungenauigkeiten am Rohrumfang
• Leichte Aluminiumkonstruktion des Maschinenrahmens garantiert eine komfortable Handhabung des Produkts
• Ergonomischer, drehbarer Griff für Produktivität und Sicherheit
• Sicherheitsabdeckung zum Schutz vor umherfliegenden Spännen, um mögliche Verletzungen zu vermeiden

Technische Daten:

• Fasenwinkel: 30°, 45° und 60°
• Fasenbreite (Hypotenuse): 10 mm (B10 ELECTRA) / 15 mm (B15 ELECTRA / B15 AIR)
• Rundungsradius: R 2,5 mm, R 3,5 mm, R 4,00 mm
• min. Aussendurchmesser: ≥ AD 85 mm
• Wandstärke Außendurchmesser: 2,5 mm – 15 mm
• min. Innedurchmesser: ≥ ID 500 mm (kleiner nur auf Anfrage)
• Wandstärke Innendurchmesser: 5 mm - 15 mm
• Mindesteinspanntiefe: 80 mm
• Wandstärke bei Flach-Stahl: 3 mm - 20 mm
• Gewicht (ohne Maschine): 8,4 kg

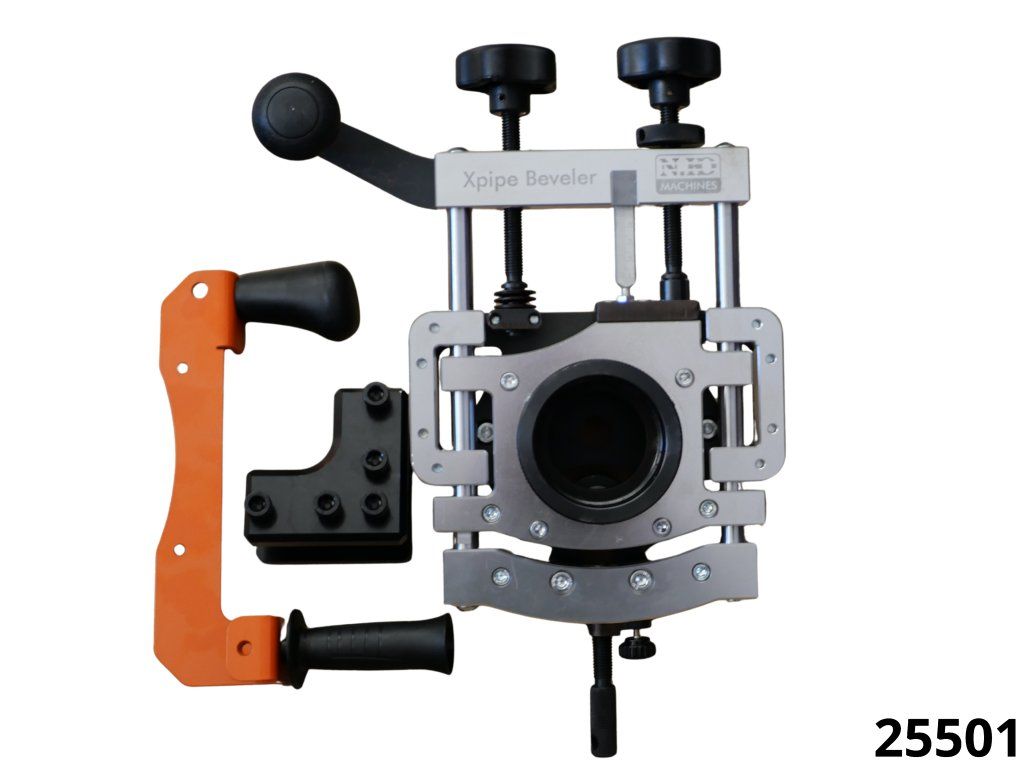

Im Preis inbegriffen:

• INOXPIPE Beveler (ohne Anfasmaschine)

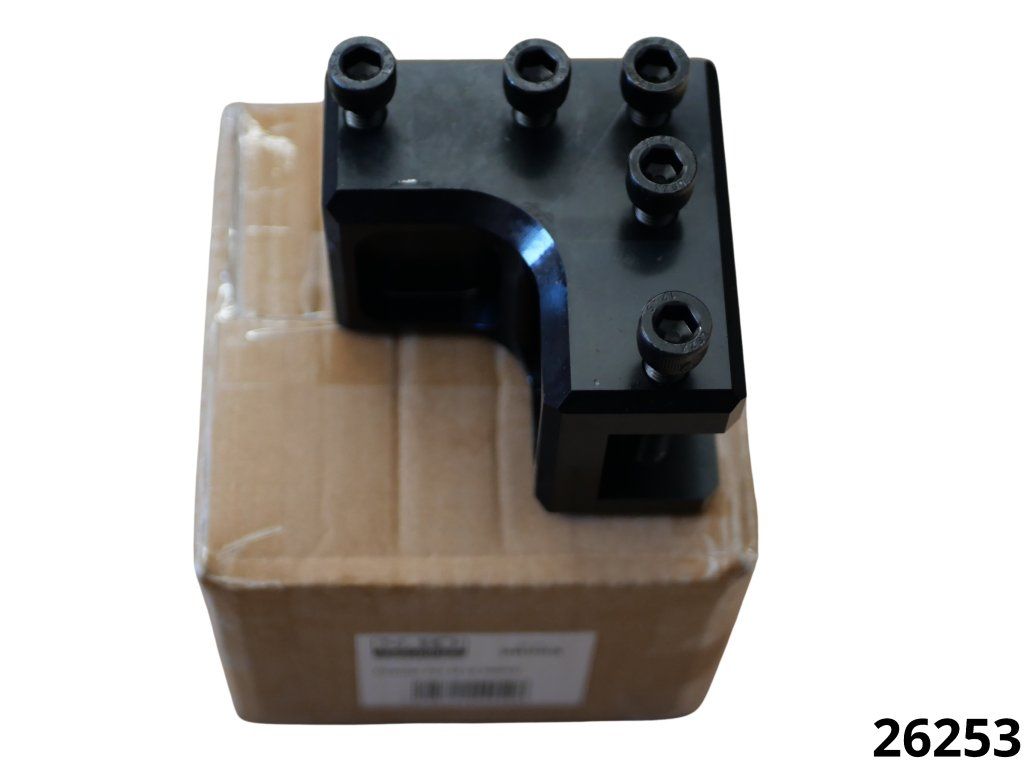

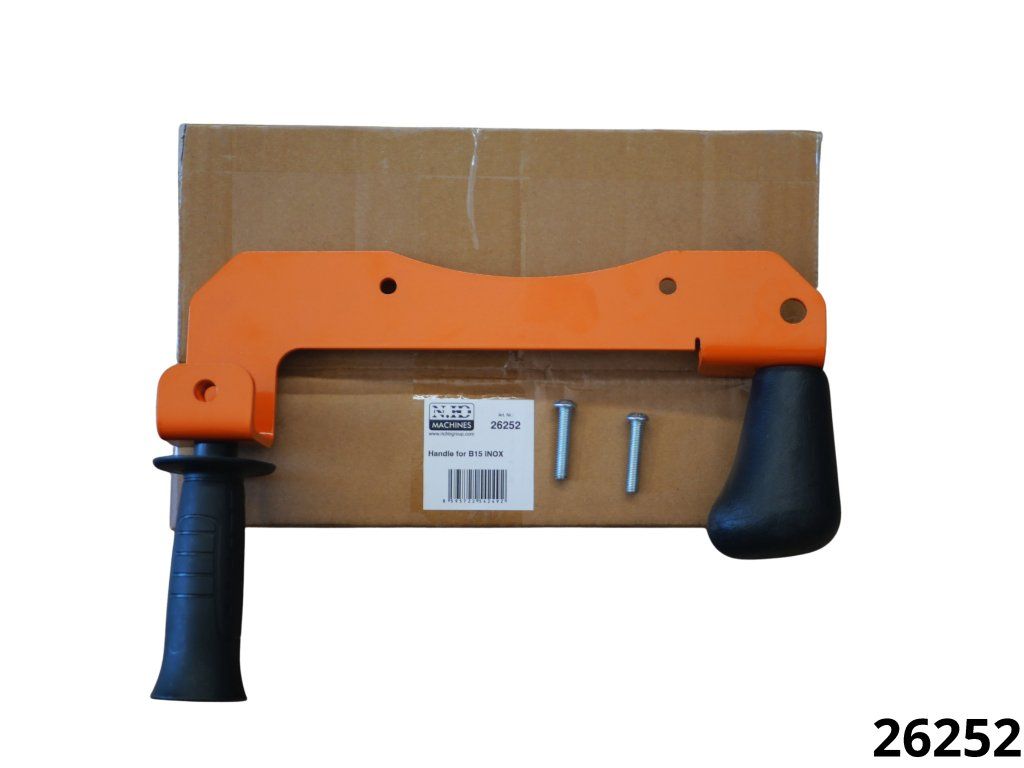

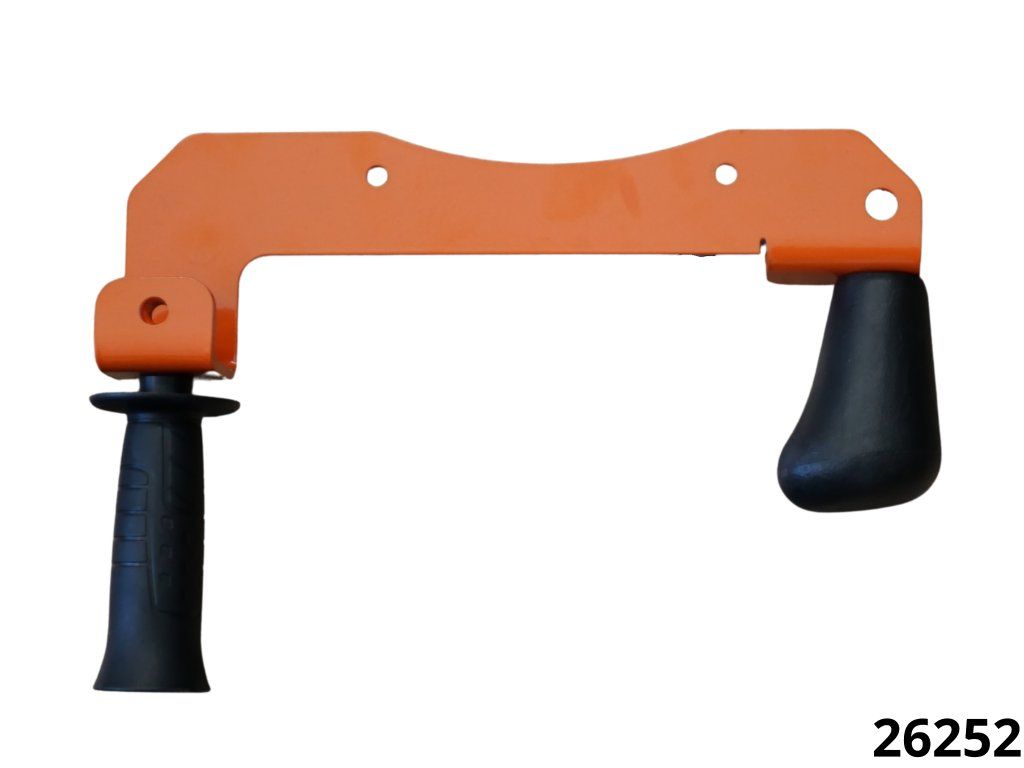

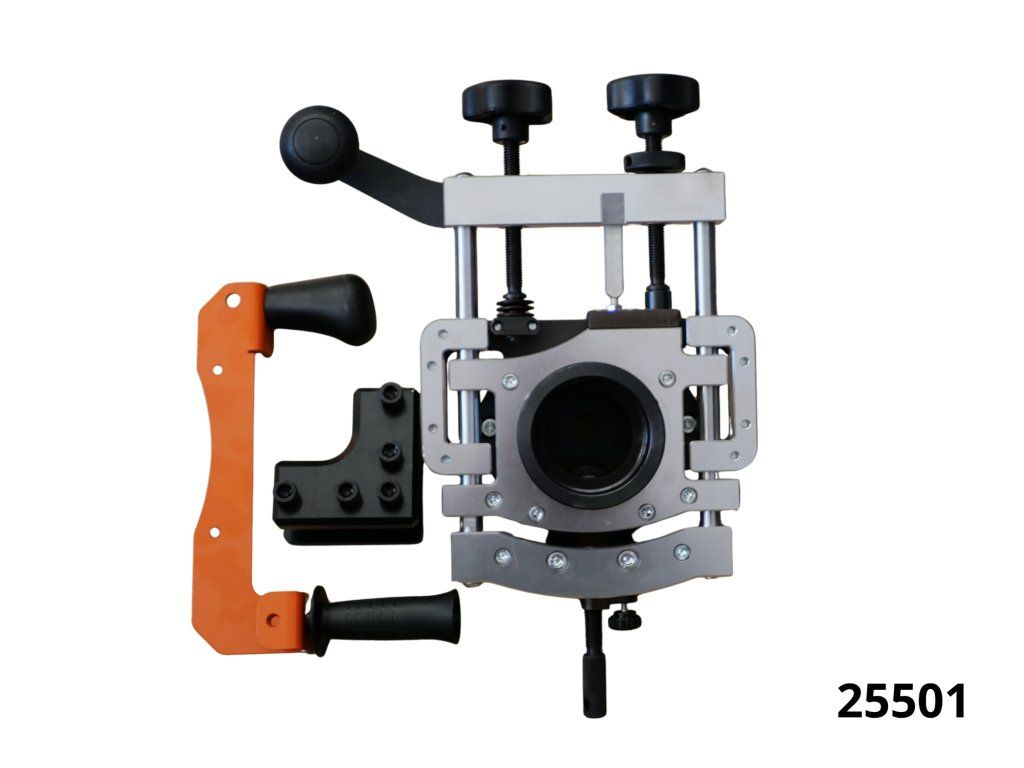

• Im Lieferumfang sind ein Hilffsgriff und eine Klemmvorrichtung für Auffahr/Abfahrtsblech enthalten
• Werkzeug

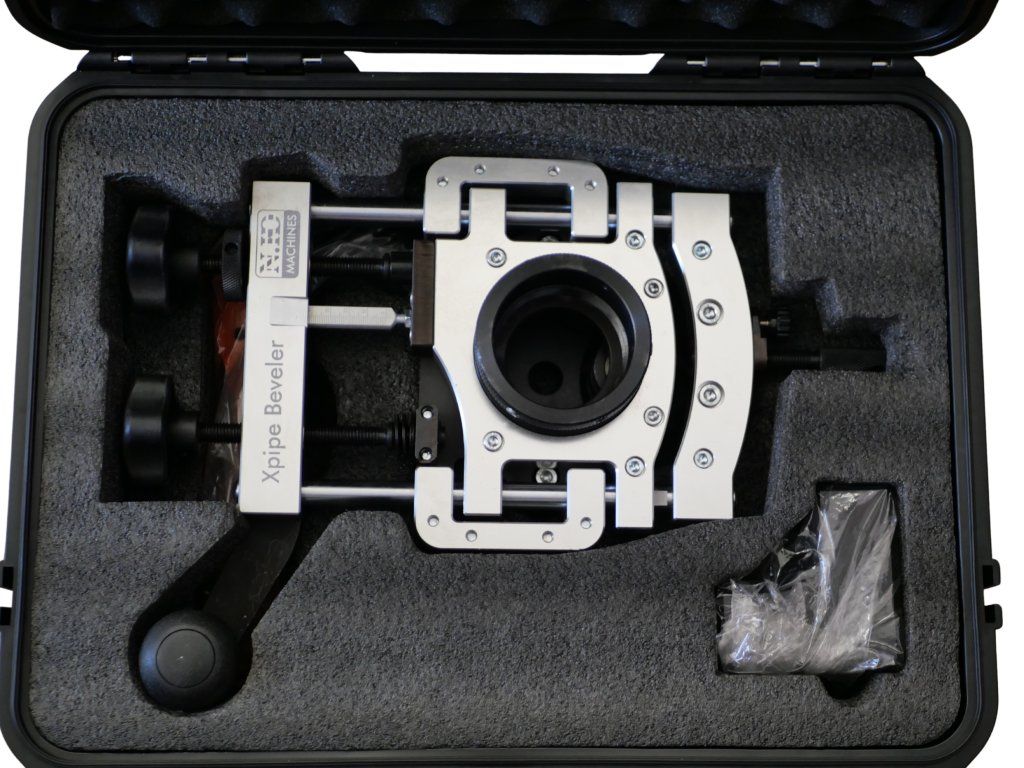

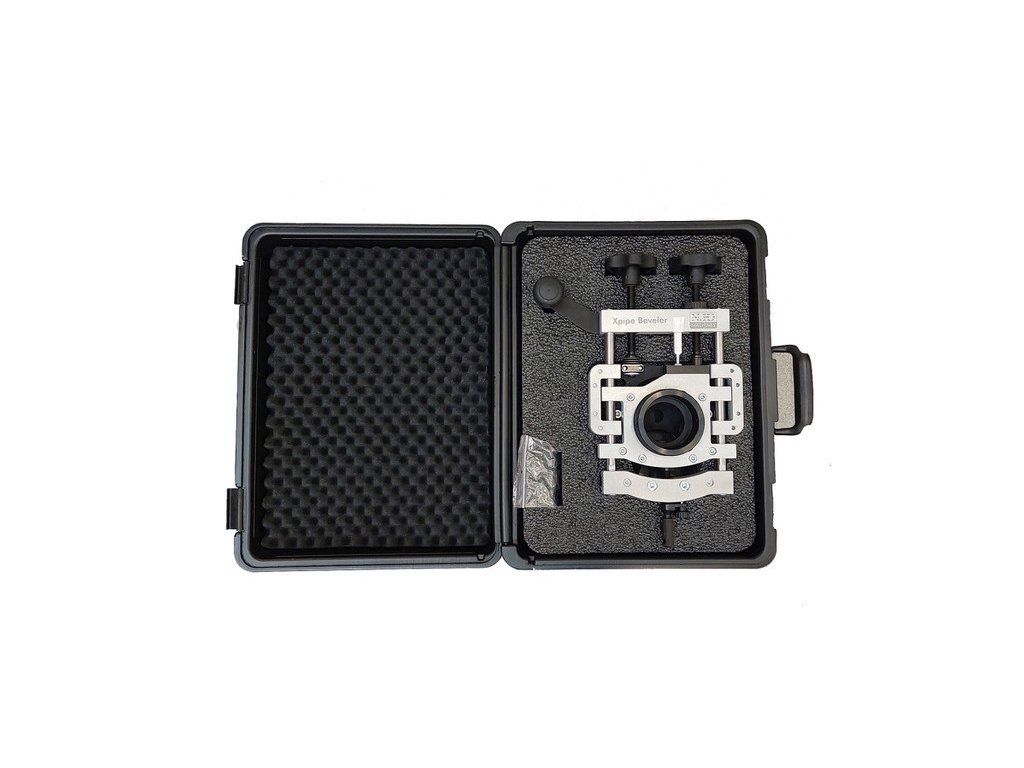

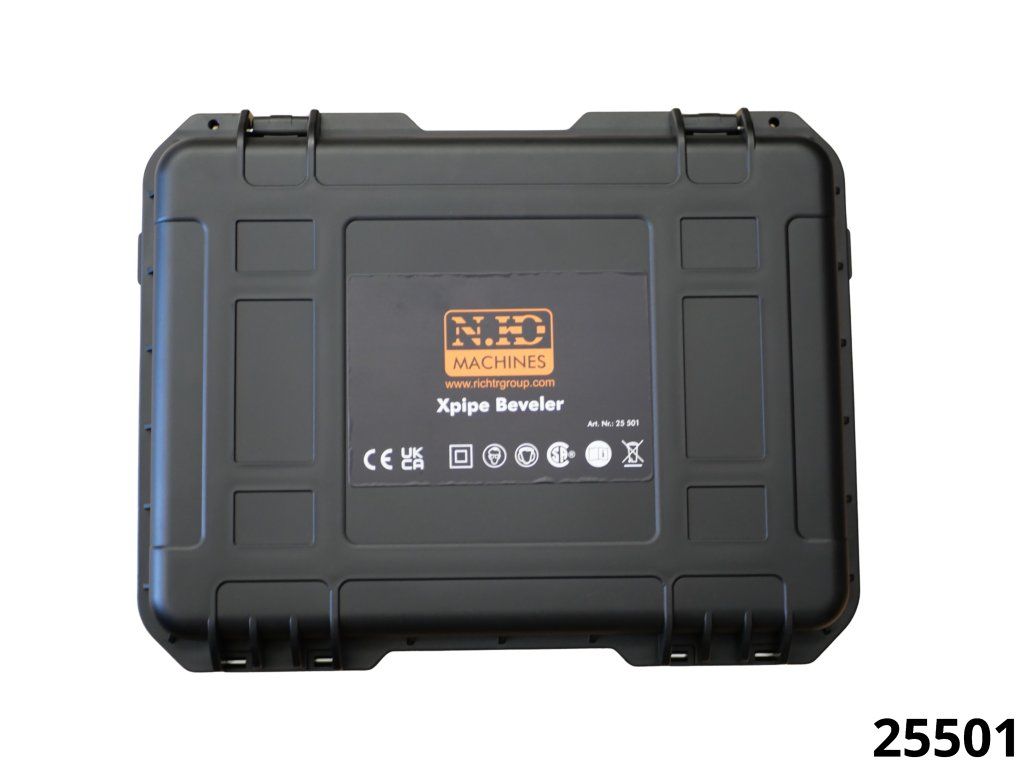

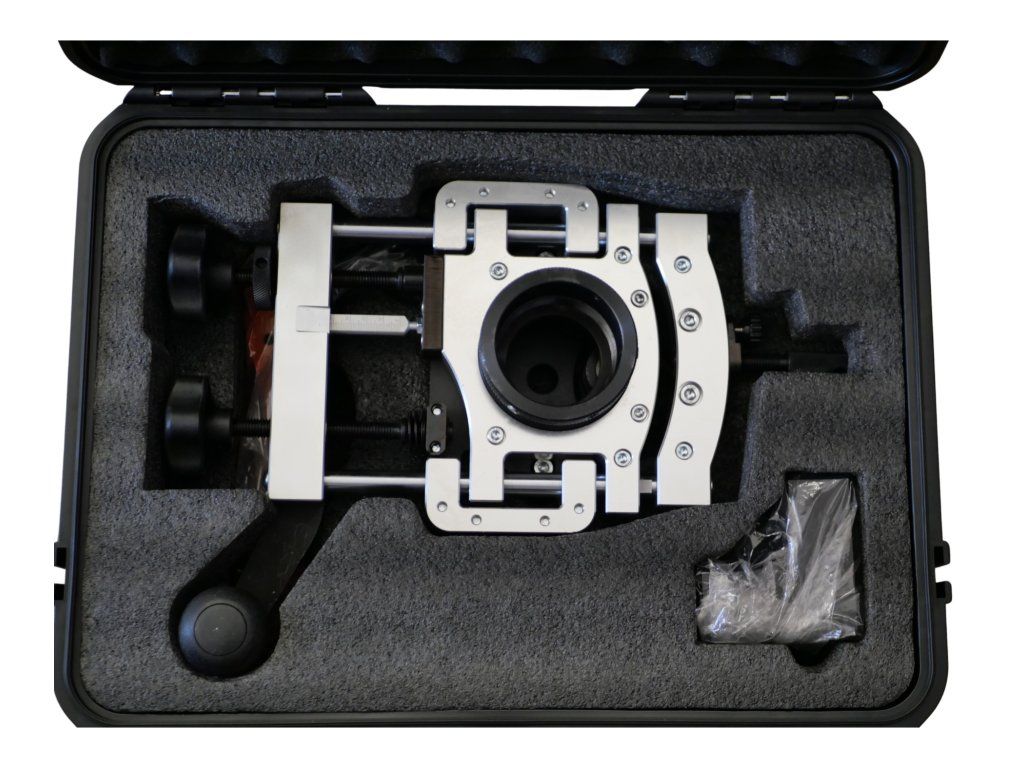

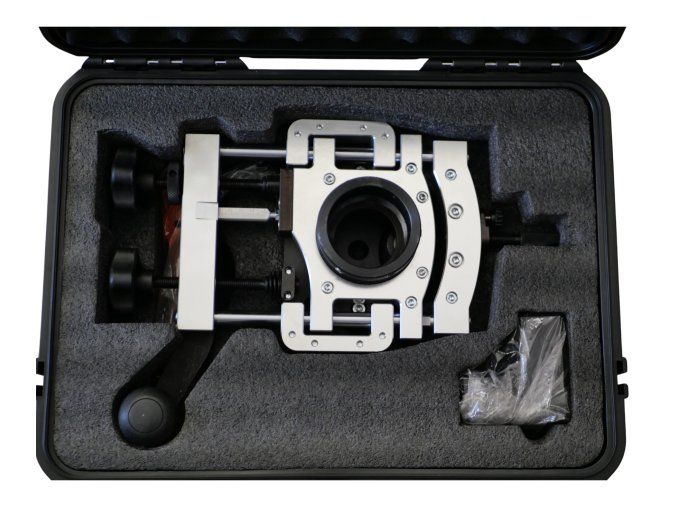

• Koffer transportieren
• Benutzerhandbuch
