Innenspannende Rohranfasmaschine Ø 12,5-330 mm (0,49"- 12,99"), Pneumatische Version
Beschreibung
Innenspannende Rohranfasmaschine, Spannt in der Rohrachse

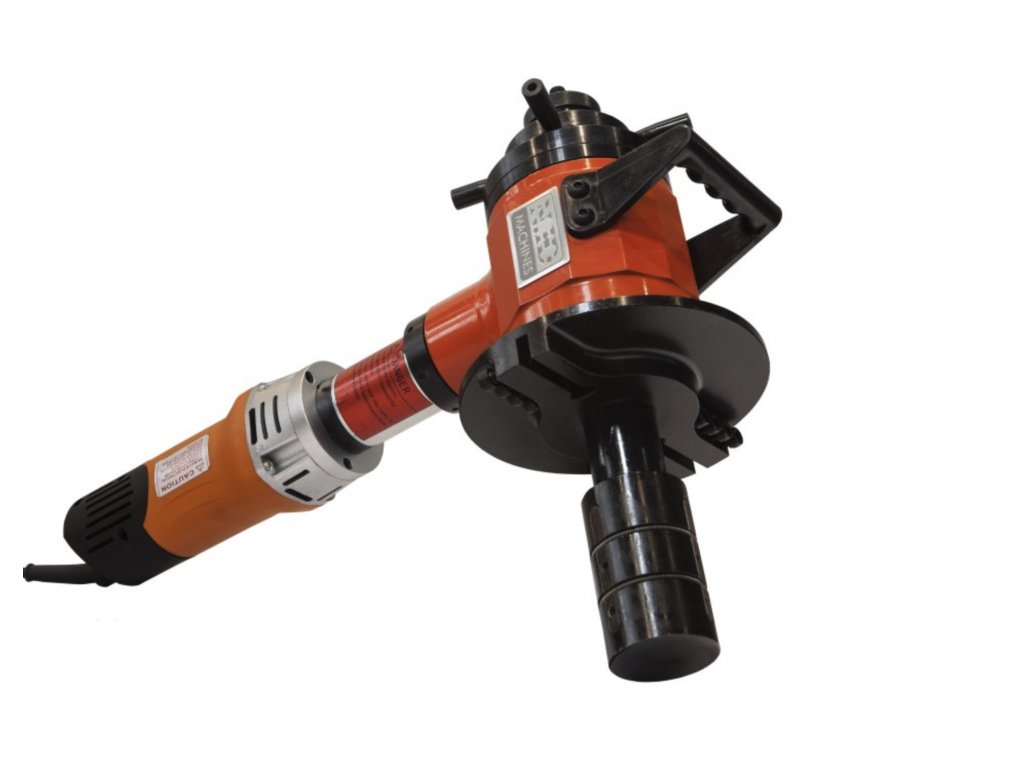

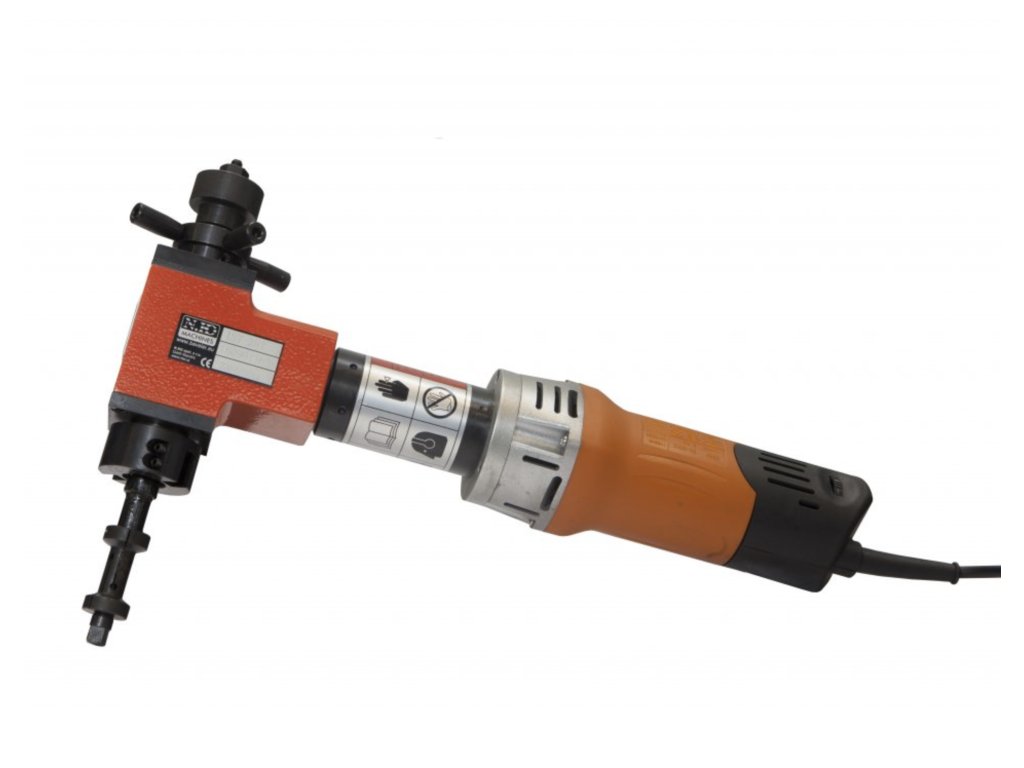

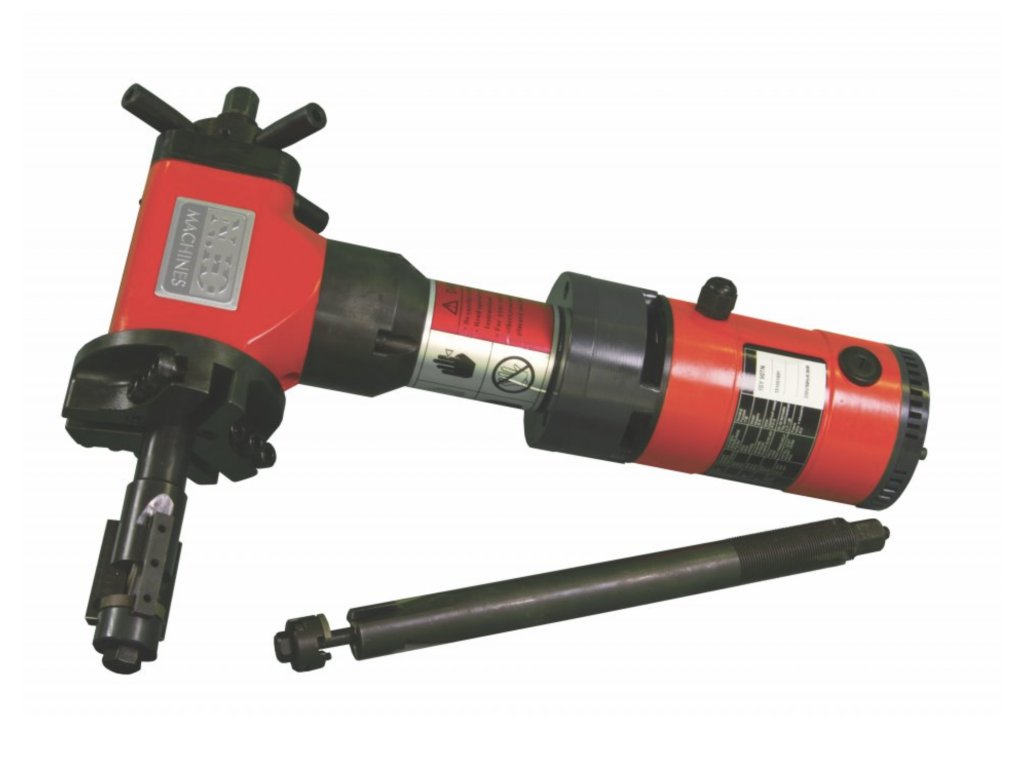

Innenspannende Rohranfasmaschine
Geltungstbereich: 12,5-330 mm (0,49"- 12,99")
Pneumatische sowie elektrische Version
Robuste, tragbare Rohranfasmaschinen mit einem Geltungsbereich von Ø 12,5-330 mm ( 0,49"- 12,99").
Die Maschinen sind für das Anplanen, Anfasen und Innenbearbeitung von Rohren geeignet.
Fasenwinkel und -form frei wählbar.

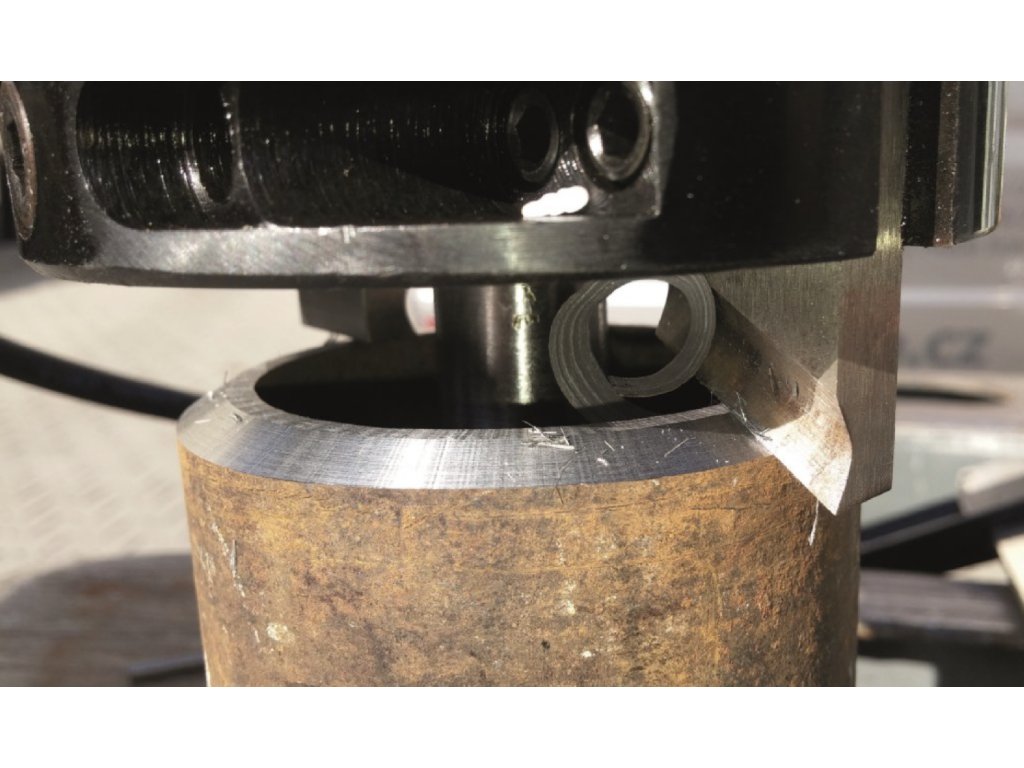

Nach der korrekten Einstellung ist die Maschine in der Lage, die Rohrenden schnell und effizient für das Schweißen vorzubereiten.
Einsetzbar für alle Werkstoffe einschließlich Edelstahl.
Die konzentrische Innen-Spannung garantiert eine einwandfreie Sicherung und Zentrierung der Maschine.
Das Spannen senkrecht zur Rohrachse kann einen Vorteil bei spezifischen, engen Platzverhältnissen darstellen.
Wahlweise Elektrischer oder Pneumatischer Antrieb.

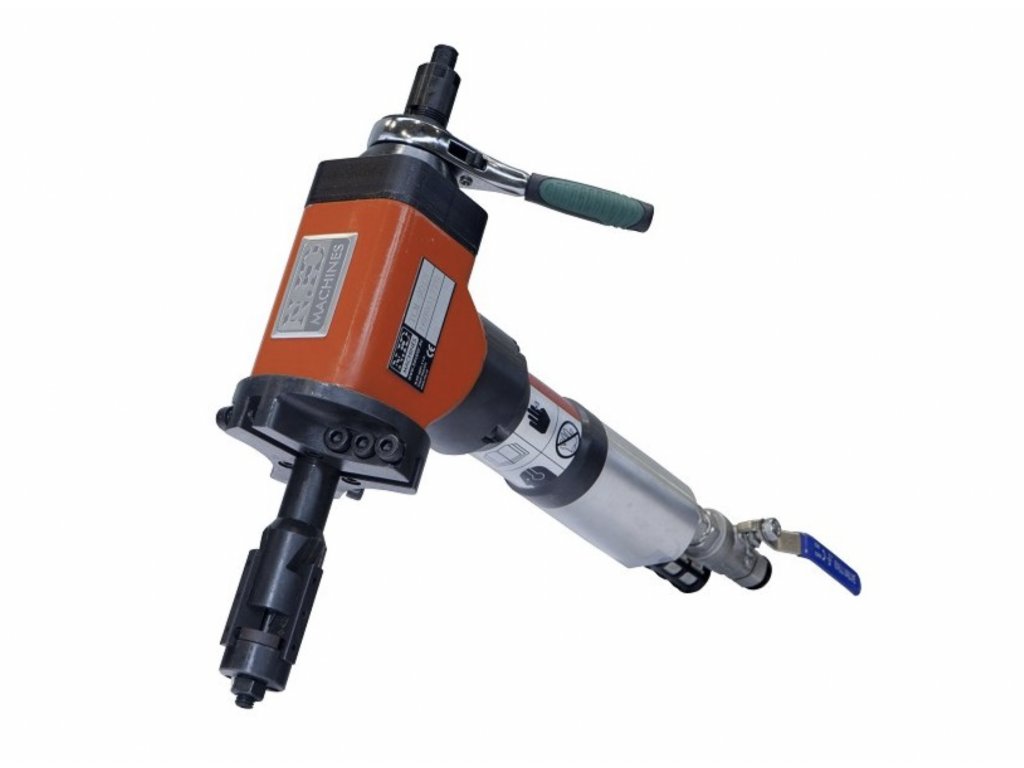

Pneumatische Maschinenversionen:
-
Diese Antriebe sind insbesondere für explosionsgefährdete Bereiche geeignet
-
Arbeitsdruck: 0,6 – 1,5 Mpa
-
Erforderliche Luftdurchflussmenge: 650 – 1200 l/min
-
(die Luftzuleitung muss mit einer Filter- und Öler ausgestattet sein)
Im Preis ist inbegriffen:
-
Anfasmachine
-
Werkzeug
-
Standard-Messersatz (30°/37,5°/0°)
-
Transportverpackung
- Stroje jsou konstruovány pro zarovnání čela, vytvoření úkosu a vnitřní kalibraci průměrů trubek. Úhel a tvar úkosu je volitelný.
- Stroj je po nastavení schopen rychle a opakovaně připravovat konce trubek pro svařování.
- Použitelné na všechny obrobitelné kovy včetně nerezových ocelí.
- Koncentrické vnitřní upnutí je zárukou dokonalého zajištění a vystředění stroje.
- Možnost zvolit elektrický nebo pneumatický pohon.
Elektrické verze strojů:
- Stroj je osazen vysokovýkonným elektromotorem v kovovém šasi se zvýšenou odolností.
- Napětí 230V/50Hz.
- Výkon motoru 0,5 – 2,5 kW (dle typu)
Pneumatické verze strojů:
- Tyto pohony jsou zvlášť vhodné do výbušných prostor.
- Pracovní tlak 6 – 15 bar
- Požadovaný průtok vzduchu 650 – 1200 L/min
- (přívod vzduchu musí být vybaven filtrační a přimazávací jednotkou)
V ceně obsaženo:
- Úkosovací systém
- Nářadí pro obsluhu
- Set standardních nástrojů
- Transportní obal

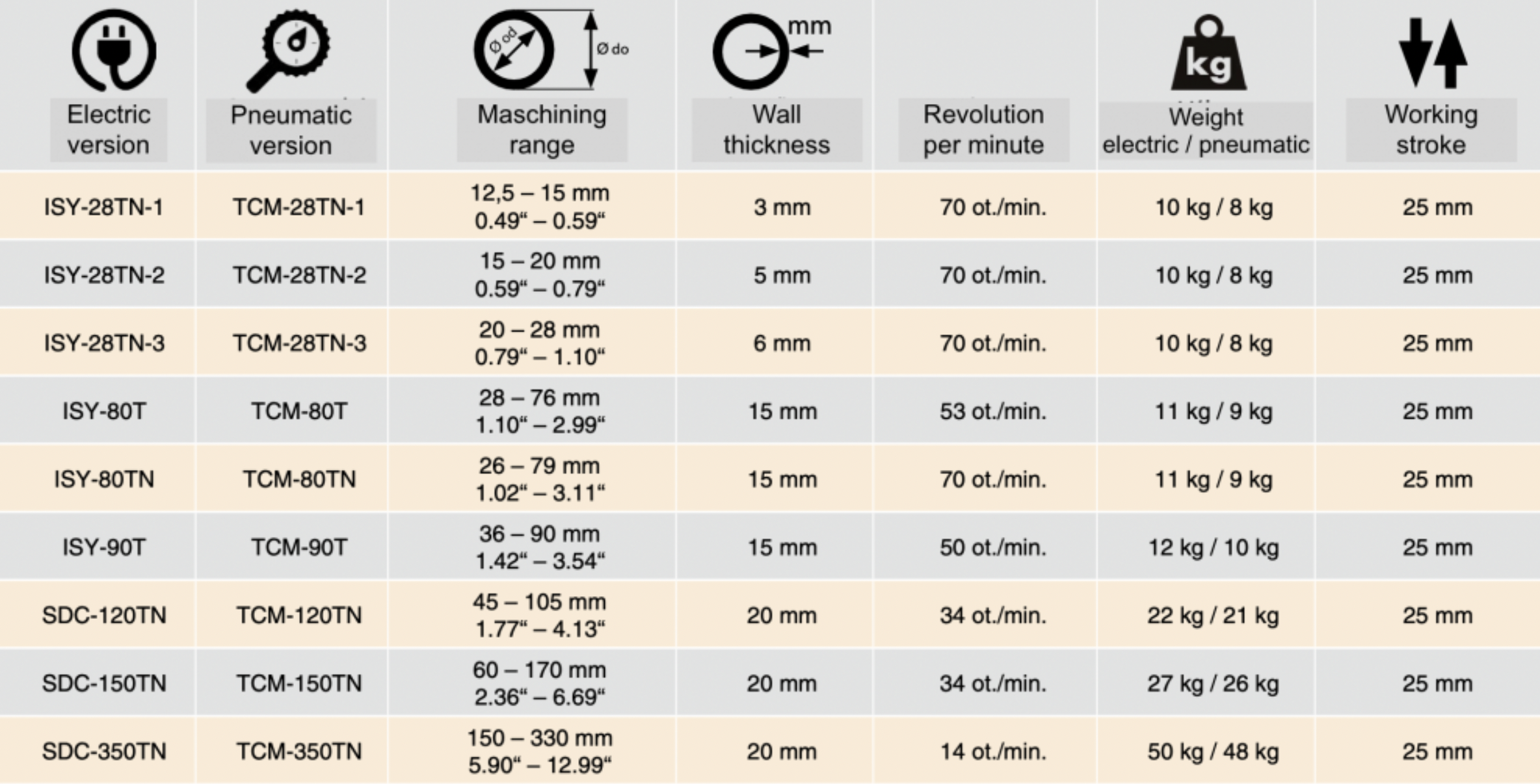

Nabízené verze strojů:
Elektrický pohon
Pneumatický pohon
Pracovní rozsah (průměr)
Tloušťka stěny
Otáčky
Hmotnost elektro/pneu
Pracovní zdvih
ISY-28T
TCM-28T
16 - 28 mm, 0,62“ – 1,10“
4 mm
58 ot./min.
9 kg / 7 kg
25 mm
ISY-80T
TCM-80T
28 – 76 mm, 1,10“ – 2,99“
15 mm
55 ot./min.
