Sistema di presa tubi Xpipe - Accessori per macchine B-Line
Descrizione

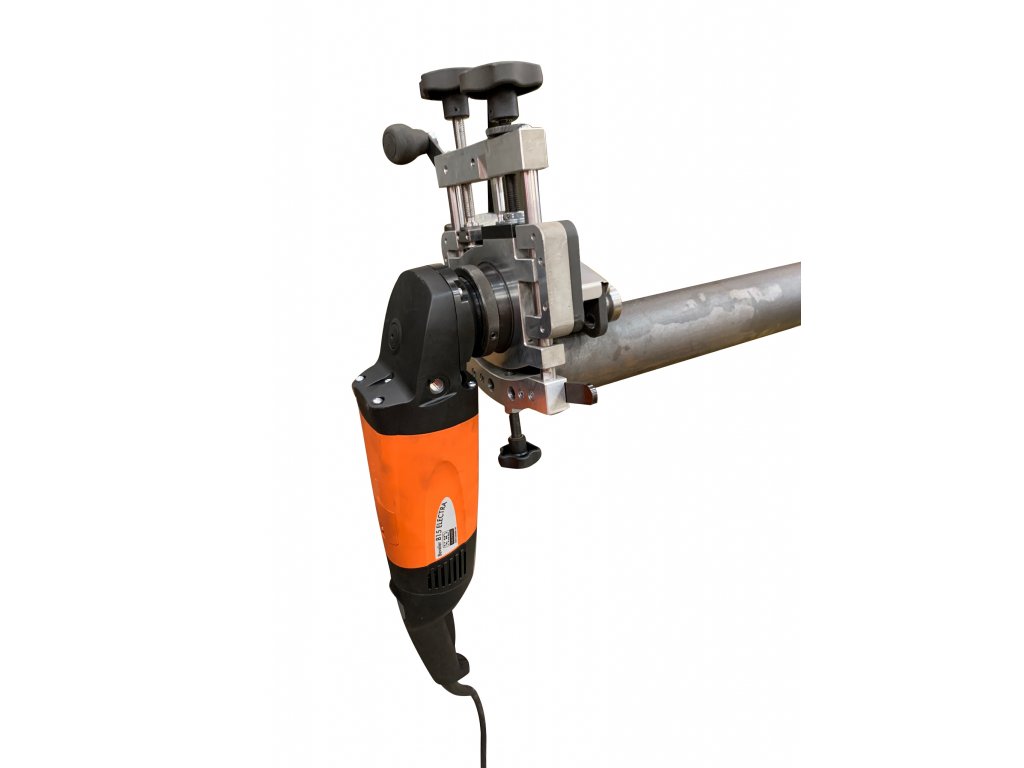

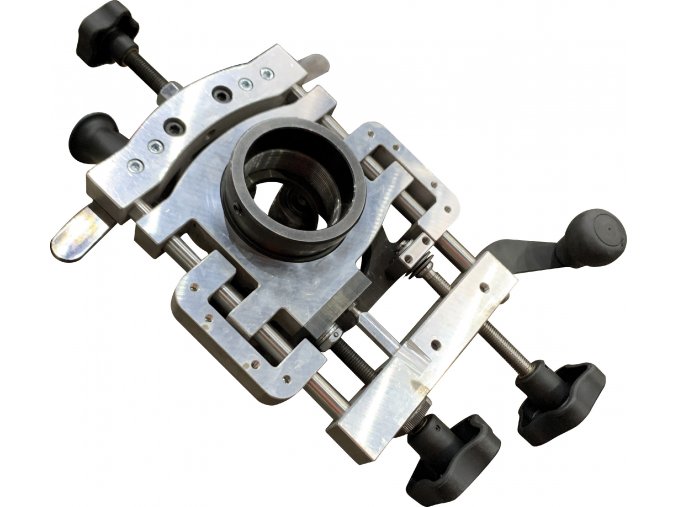

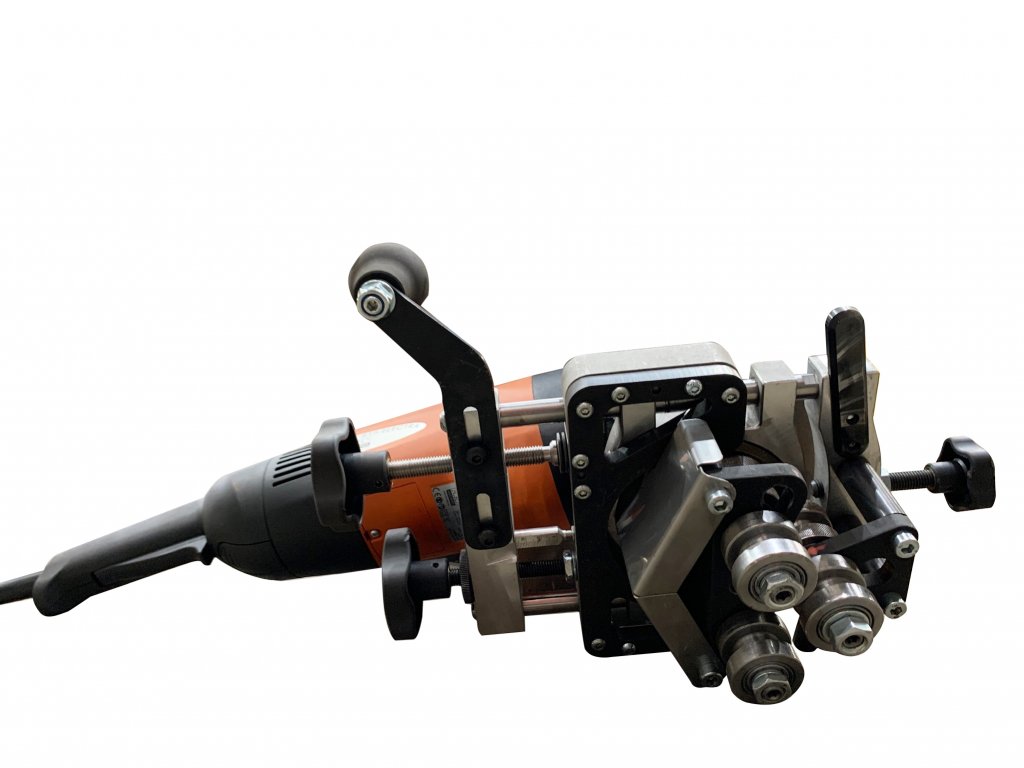

Sistema di serraggio tubi Xpipe (accessorio per macchine B-Line)
- Larghezza massima dello smusso di 15 mm
- Compatibile con B10 ELECTRA, B15 ELECTRA e B15 AIR

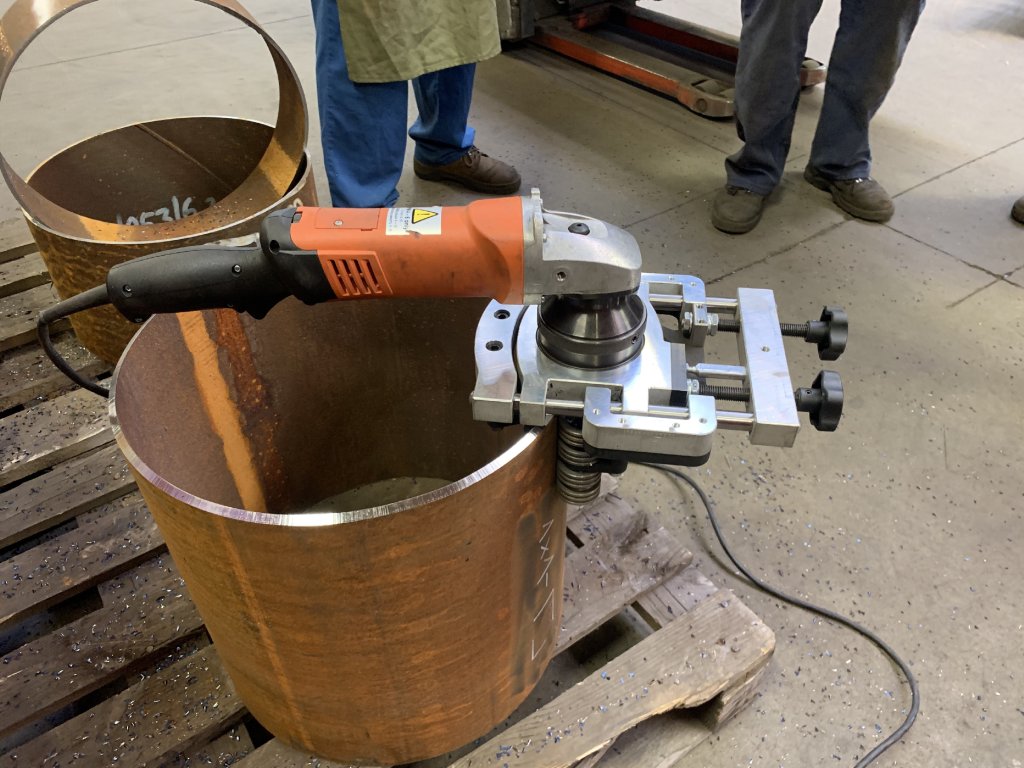

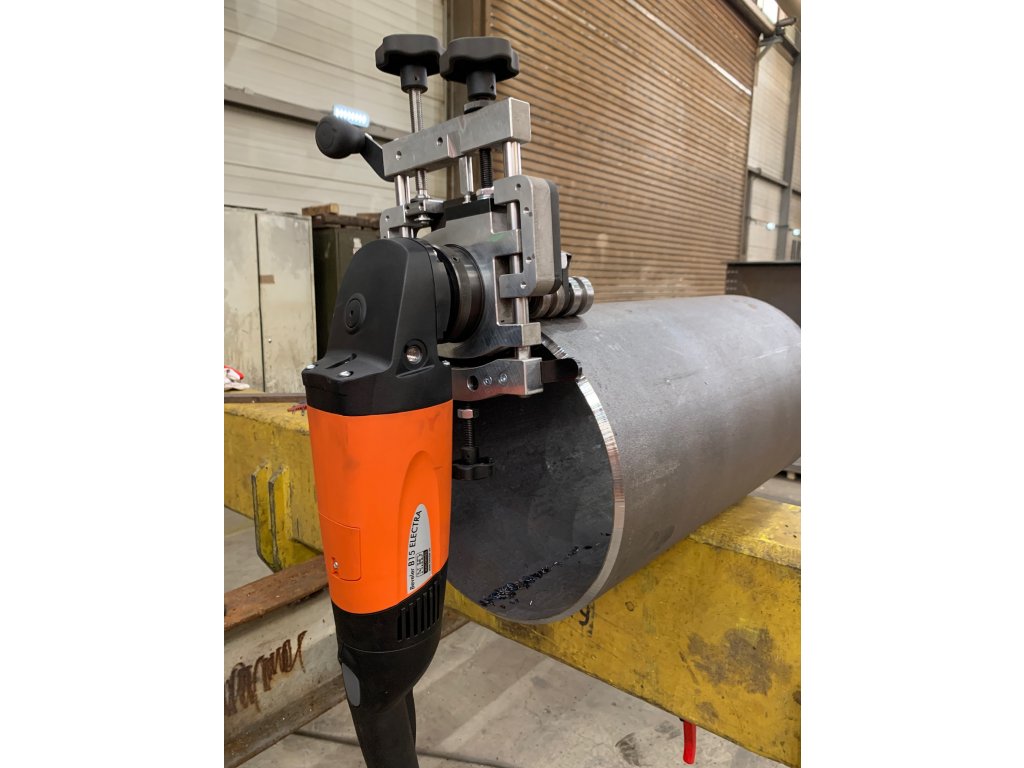

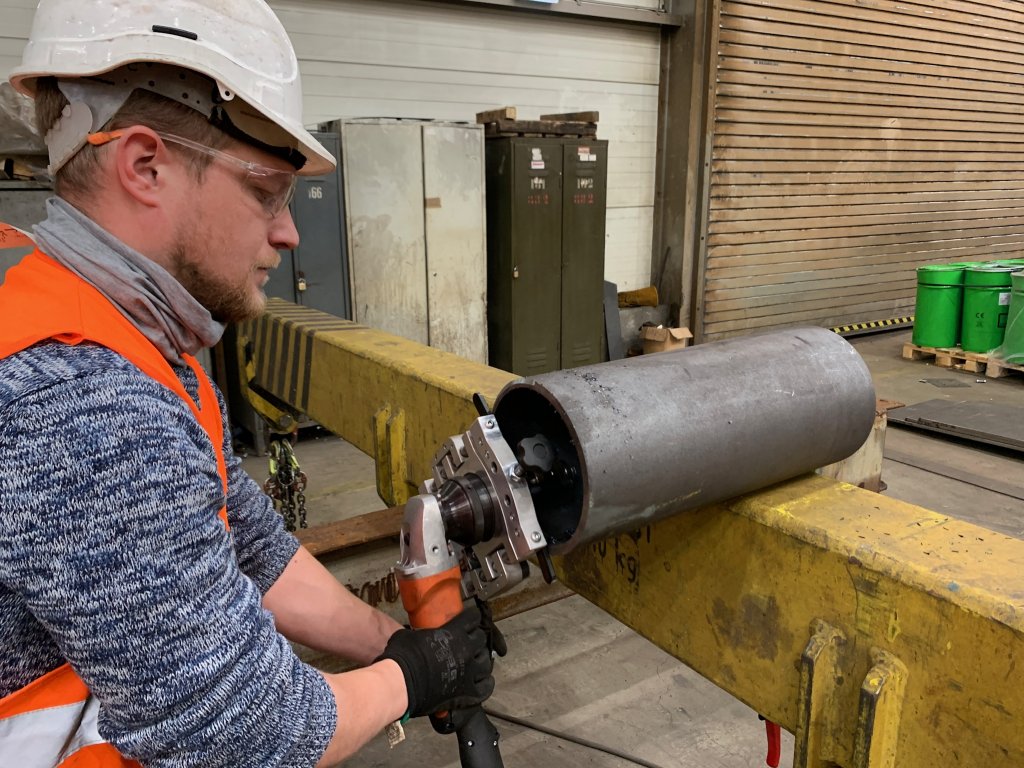

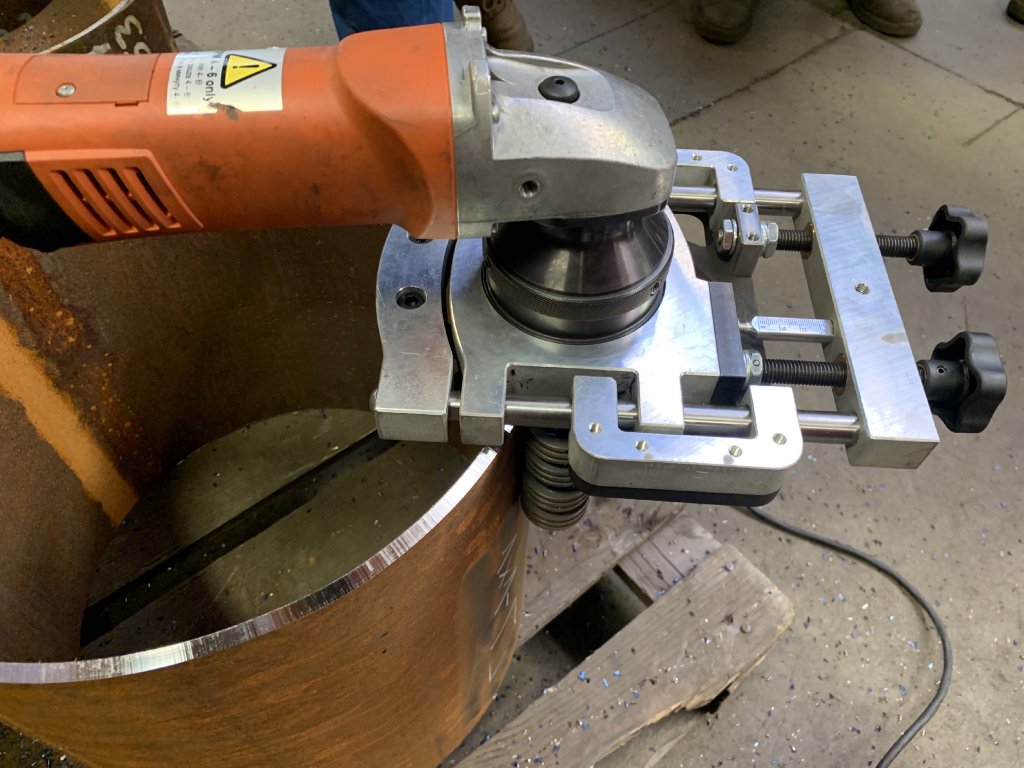

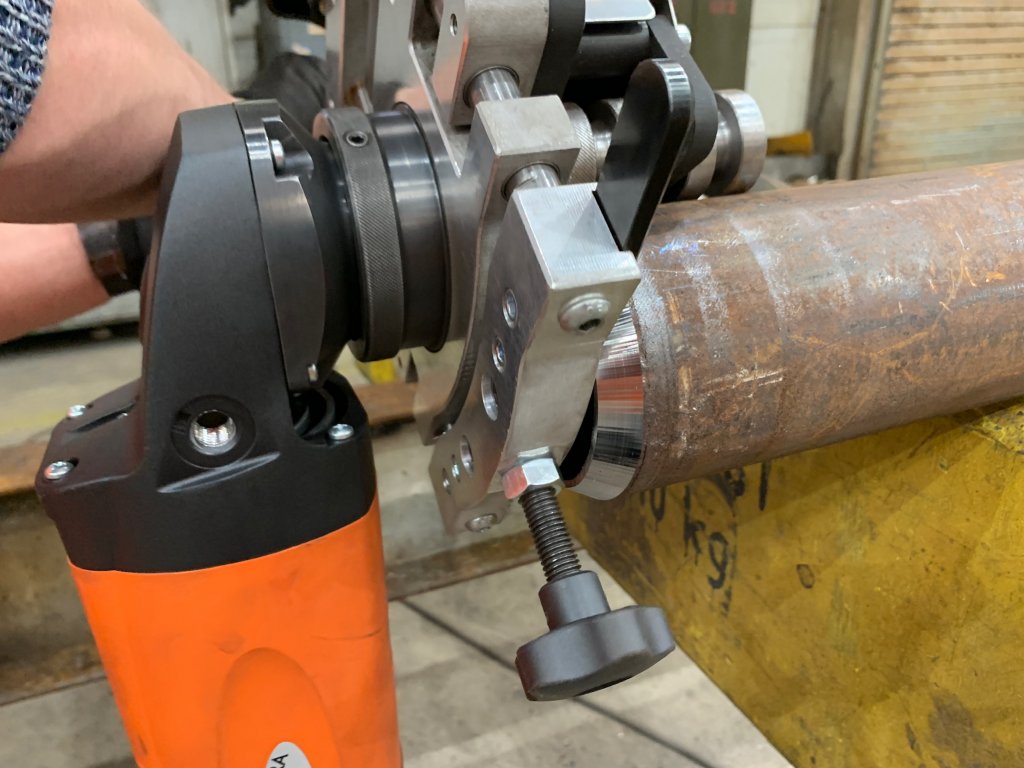

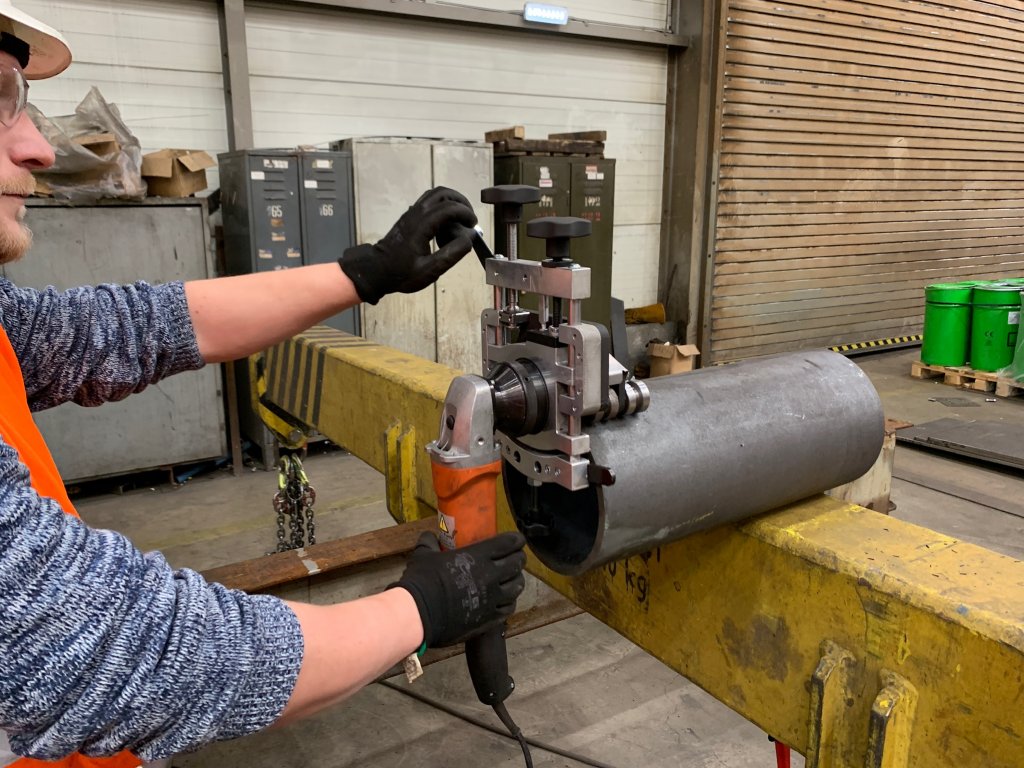

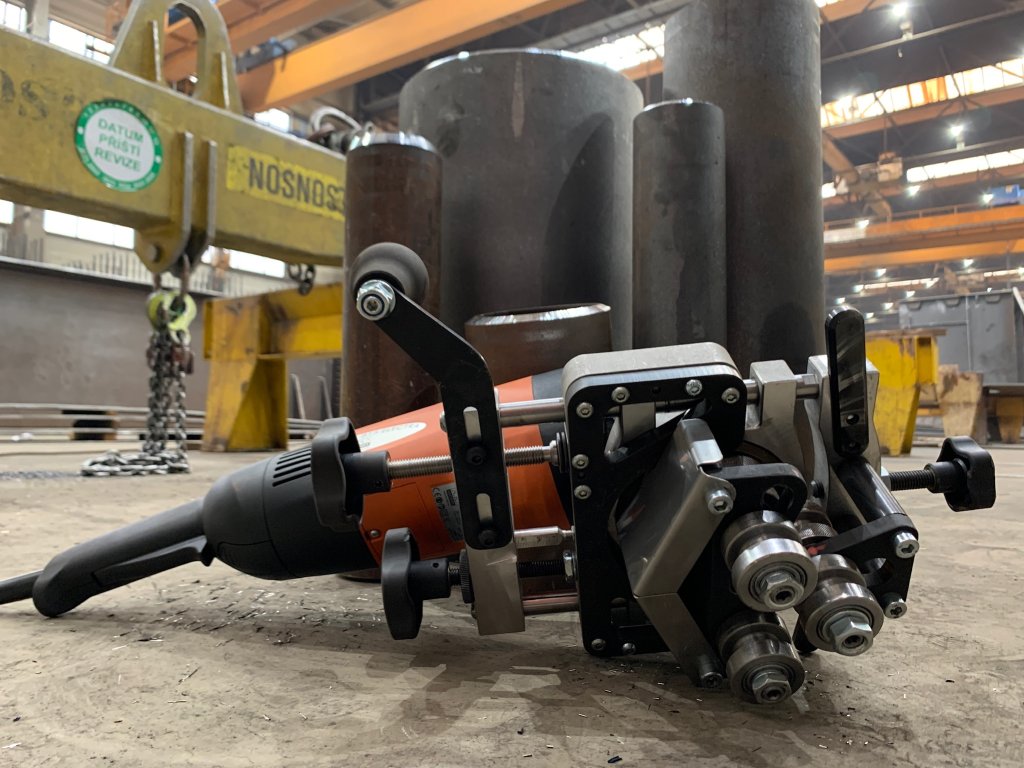

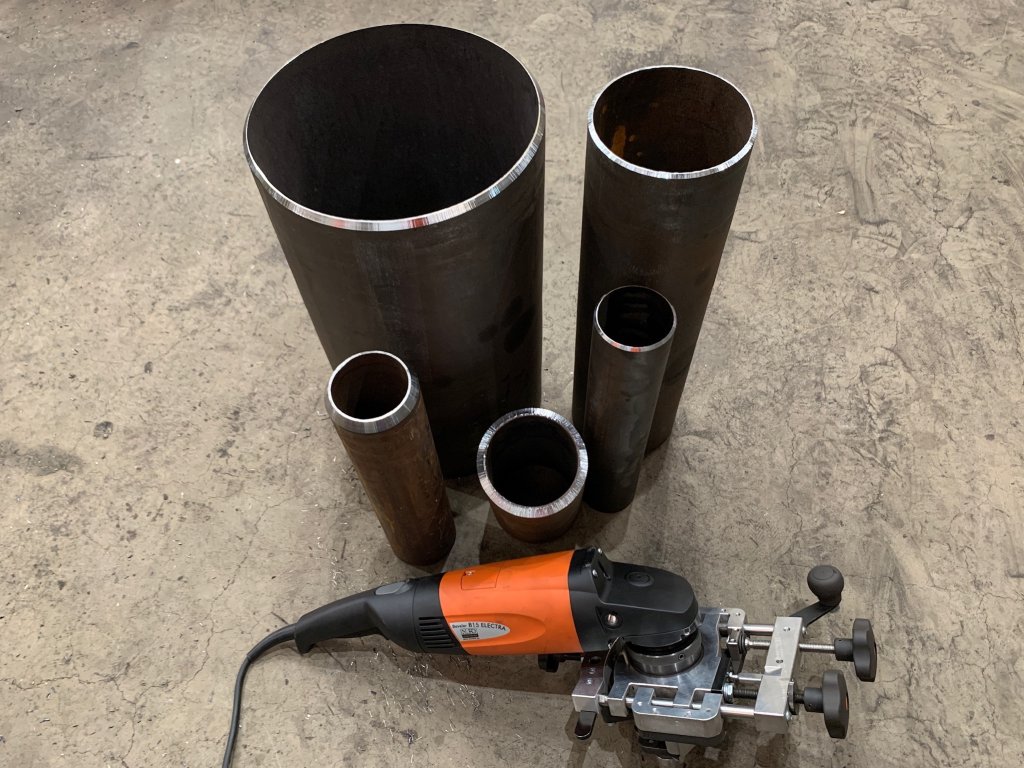

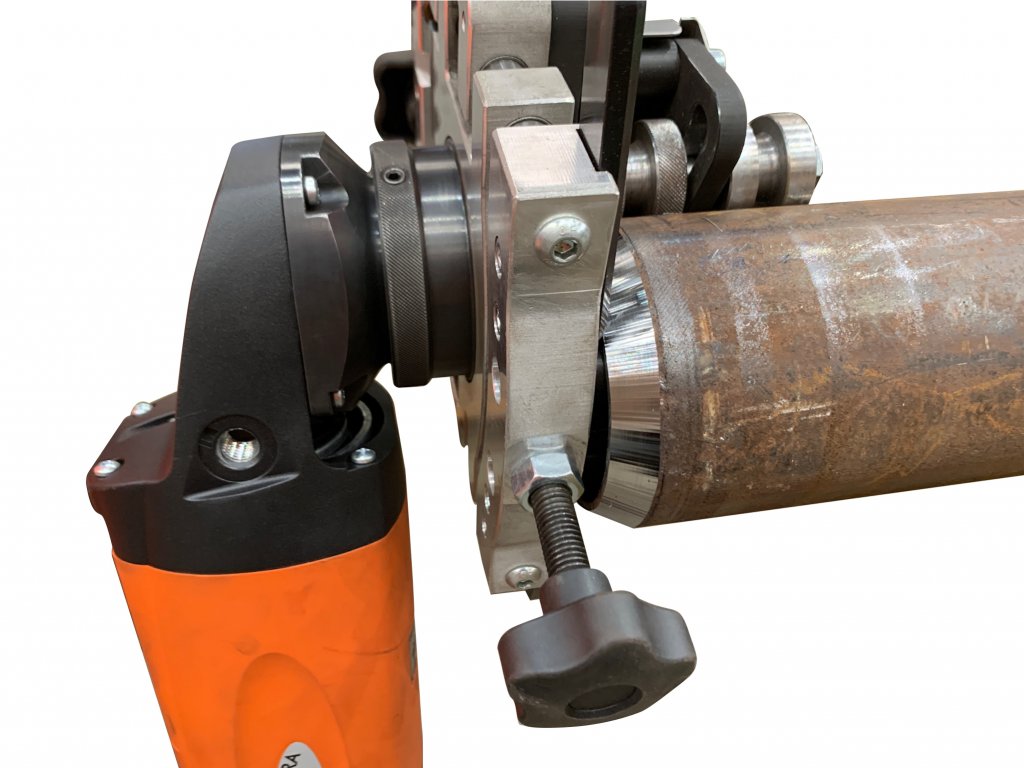

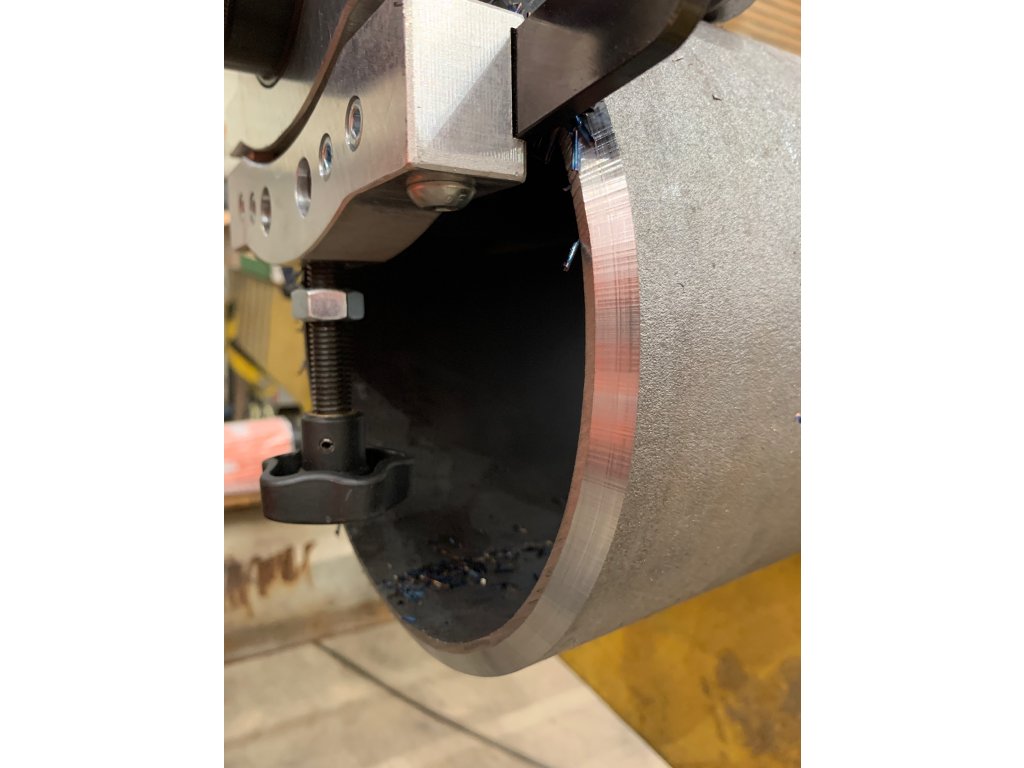

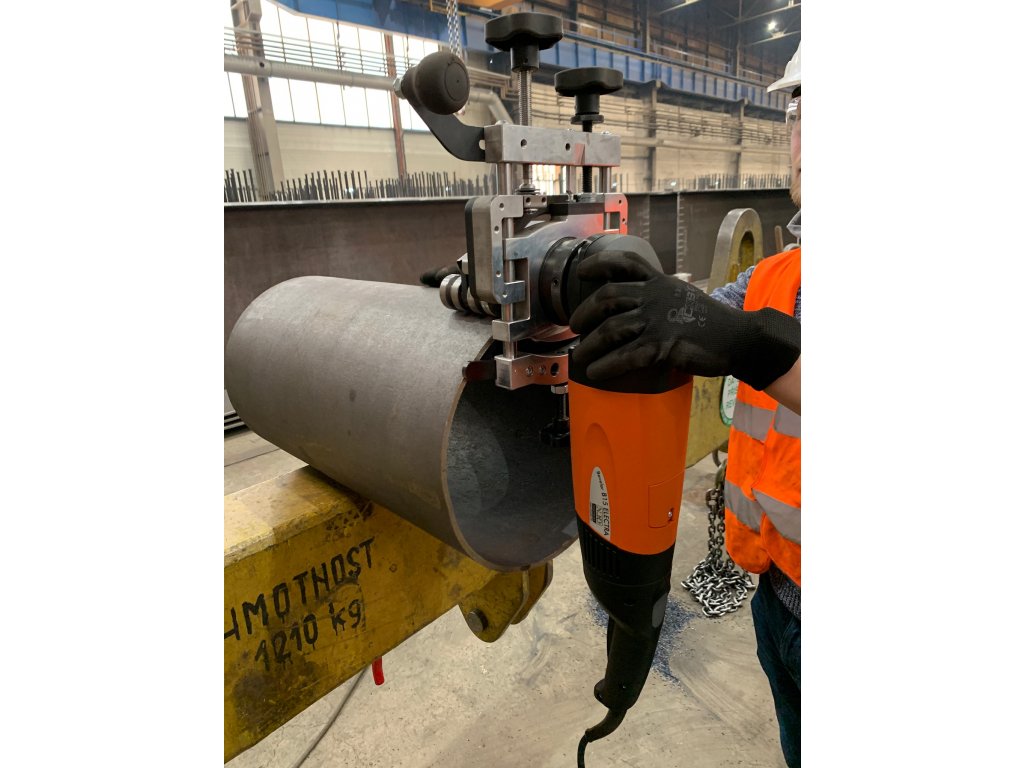

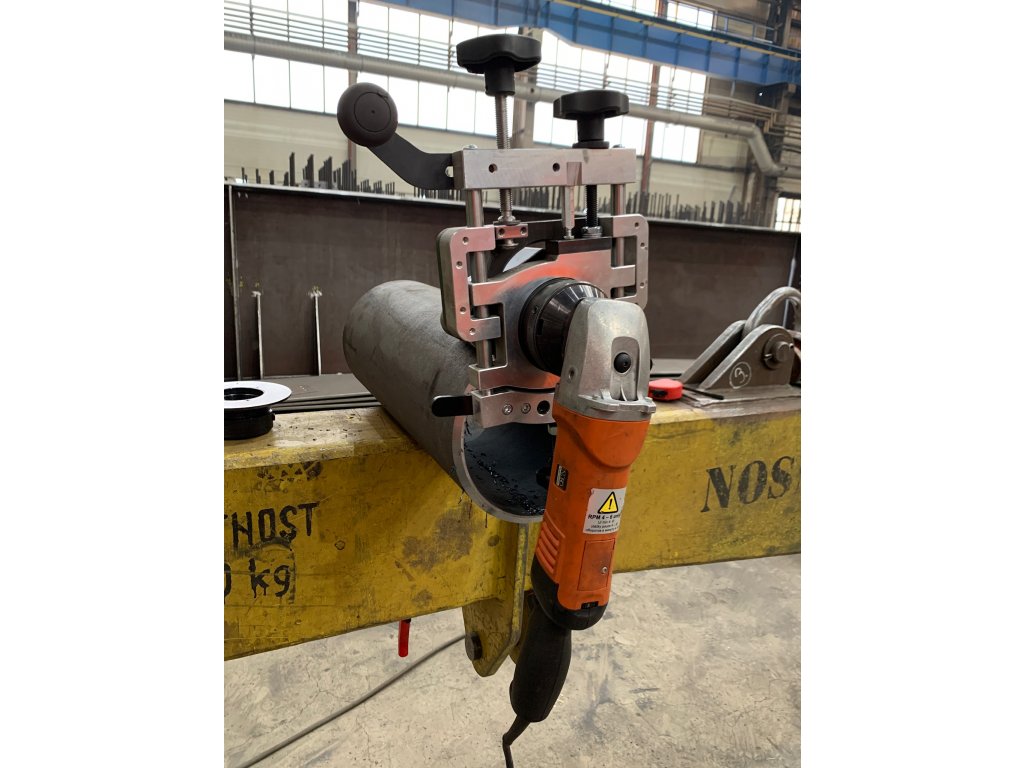

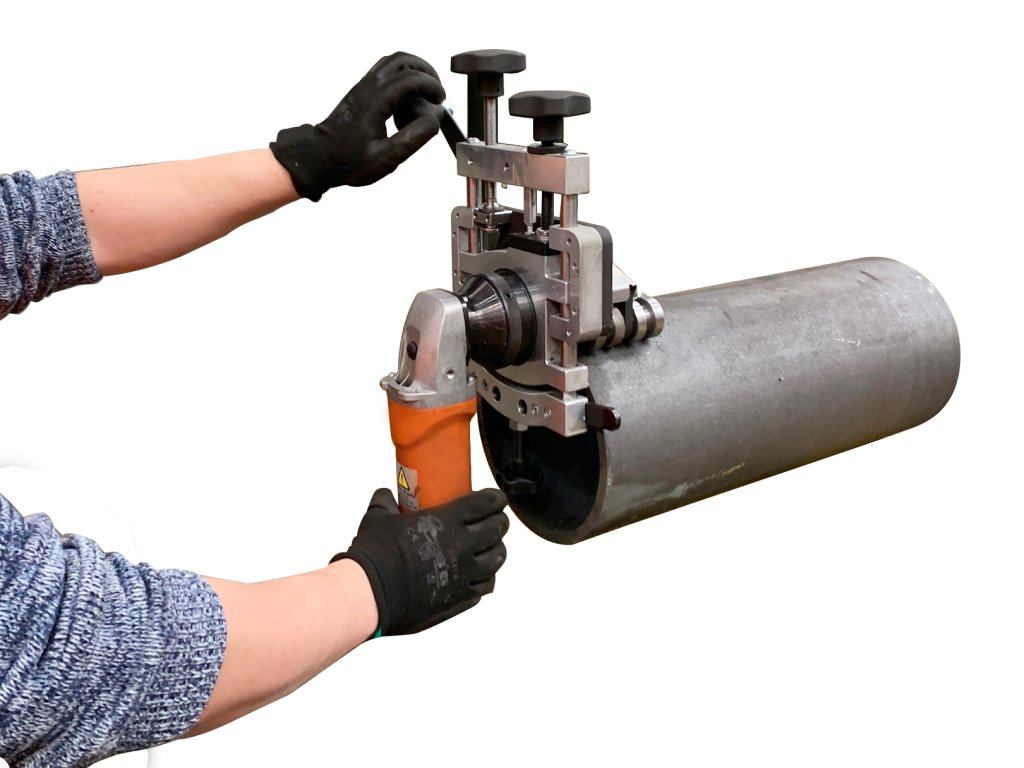

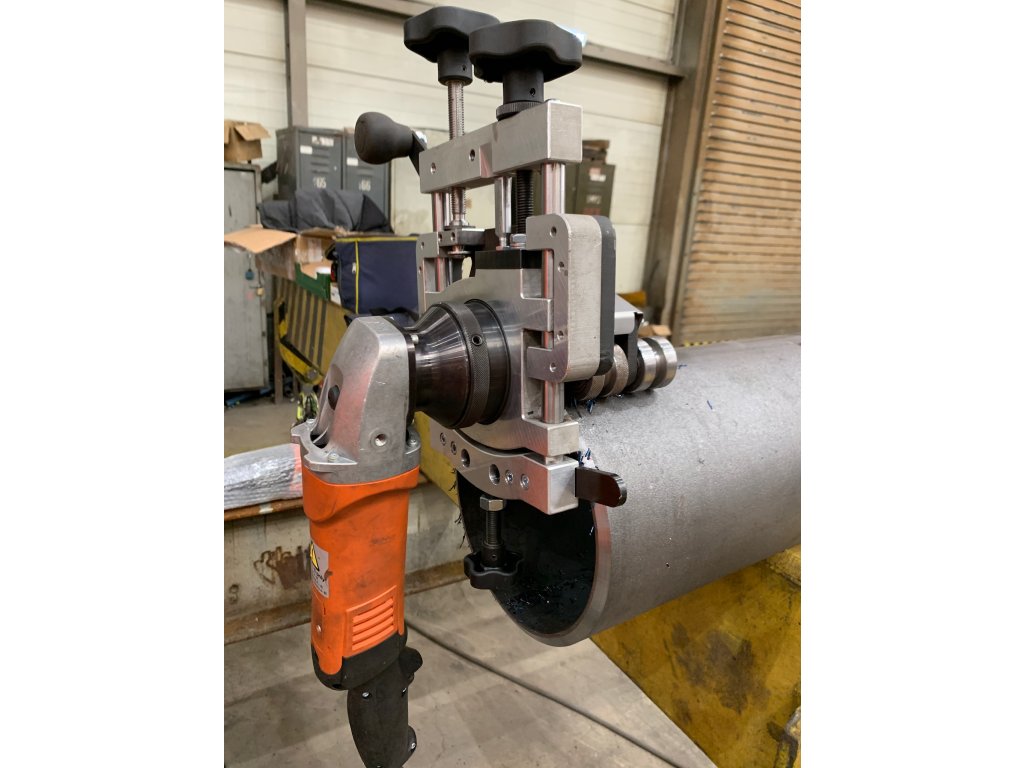

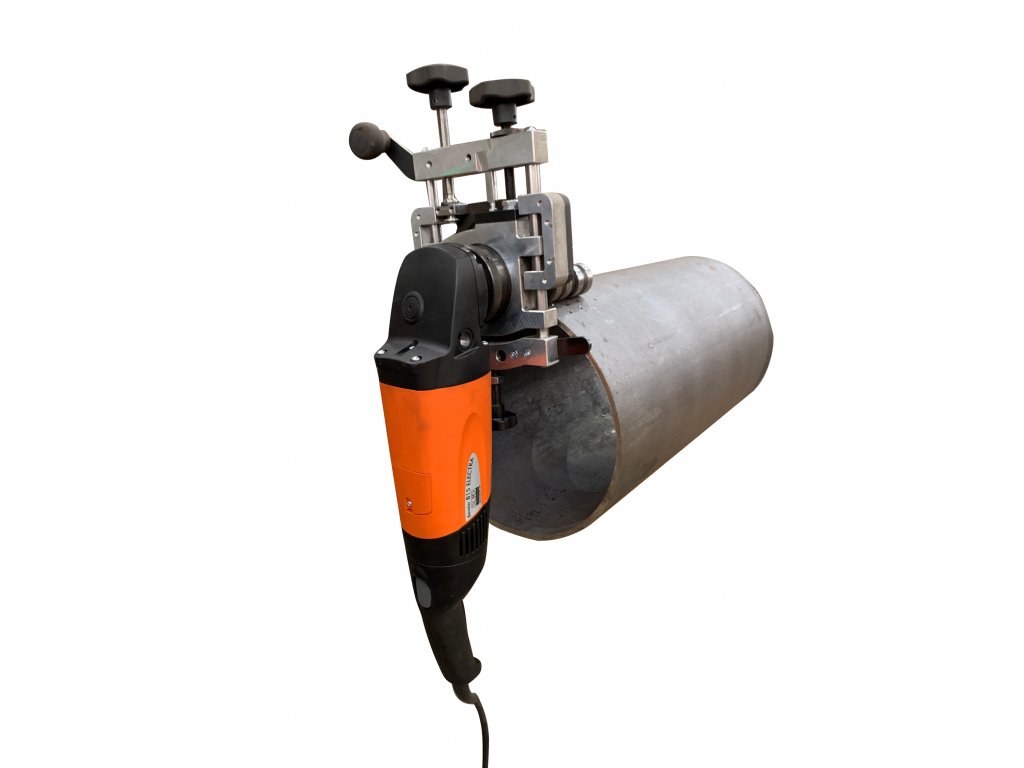

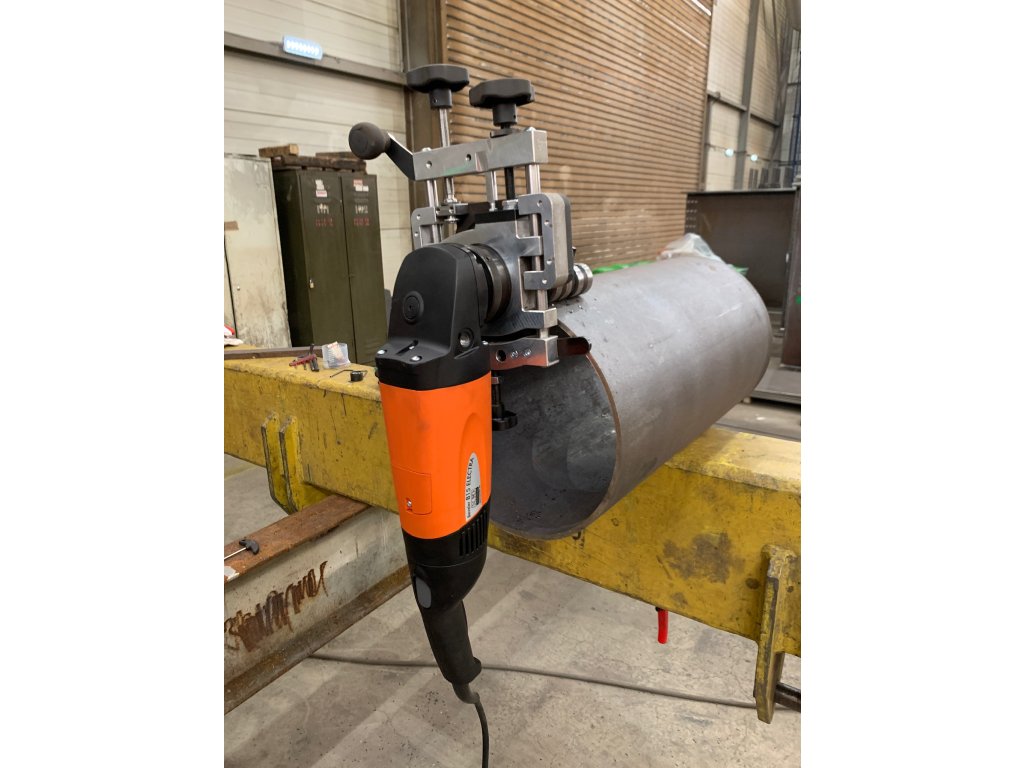

Utensile per smussatura per la lavorazione semplice e veloce di tubi a partire da Ø 85 mm. Il diametro massimo del tubo non è limitato e l'utensile può essere utilizzato anche su materiali piatti.

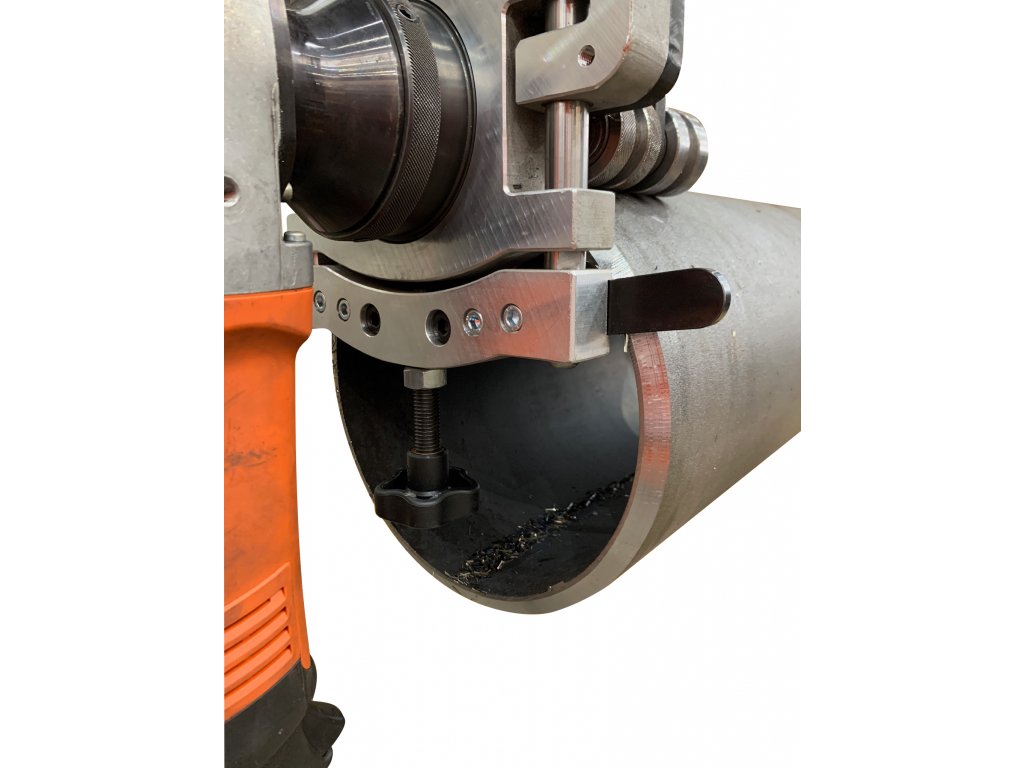

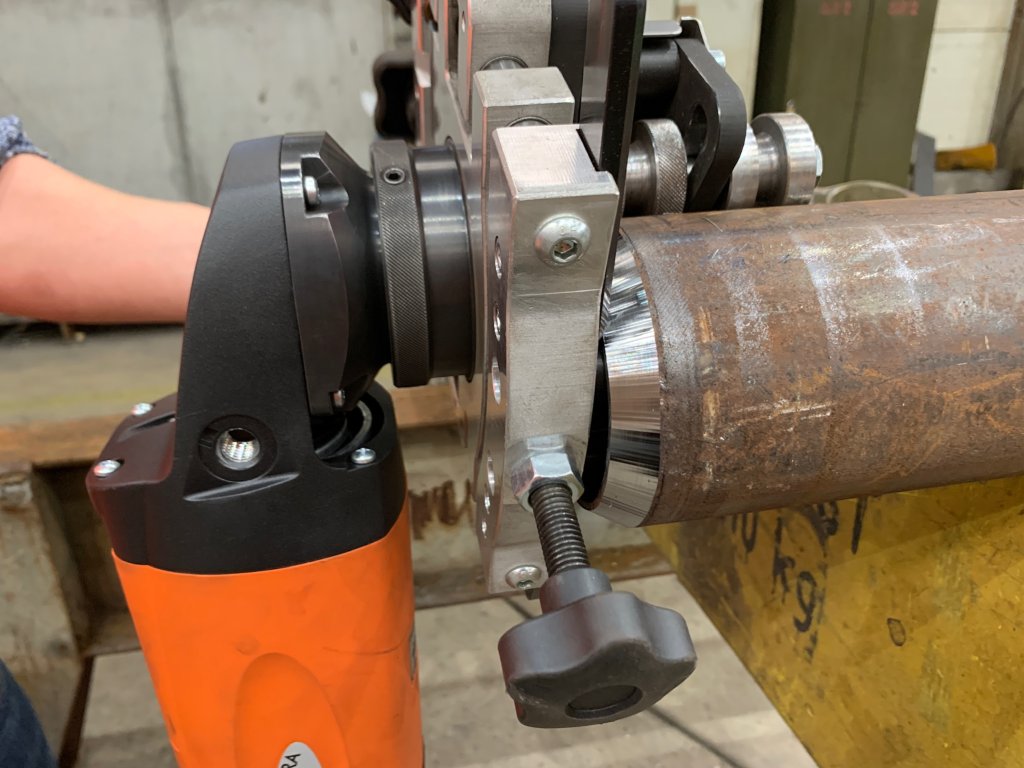

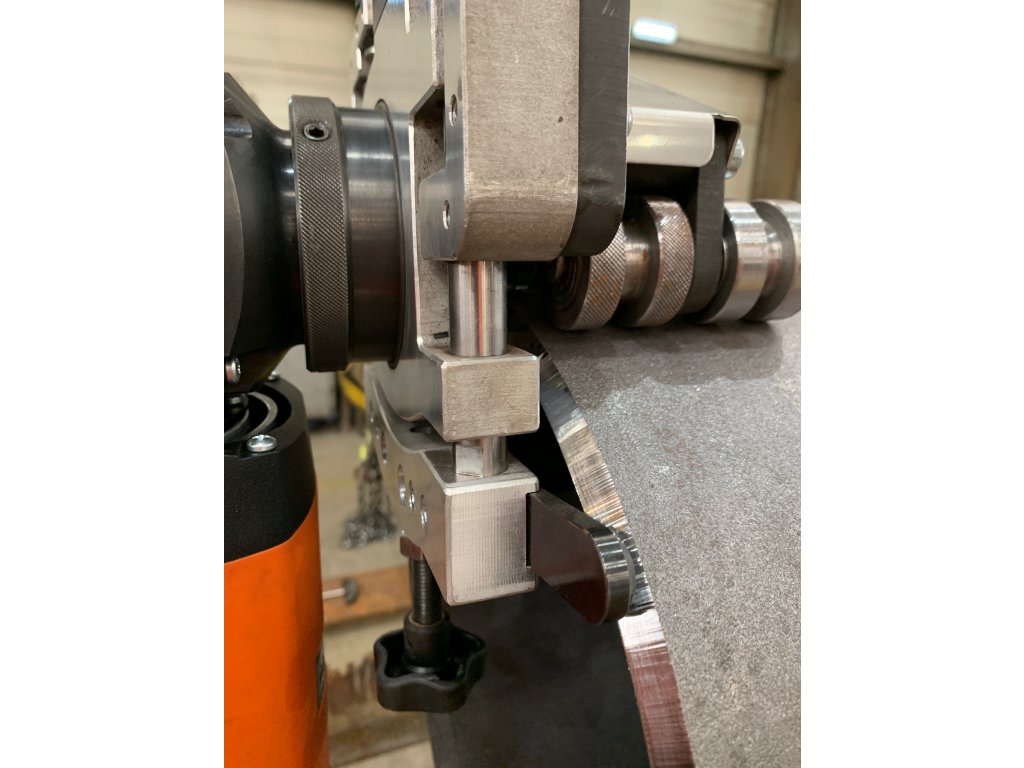

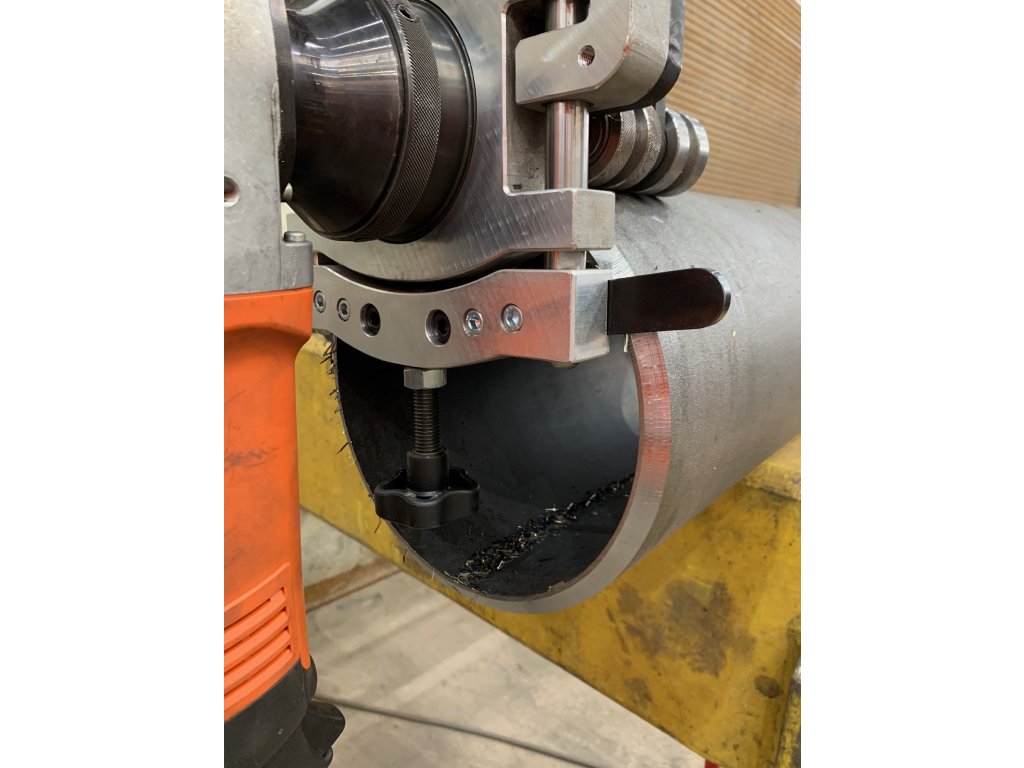

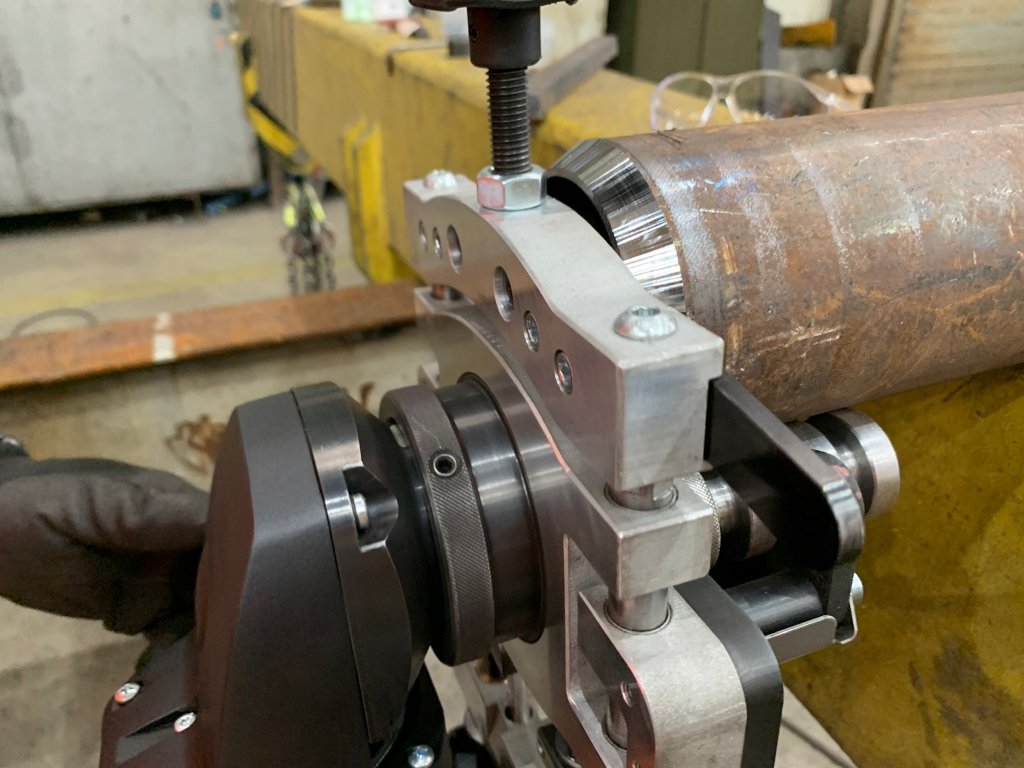

L'esclusivo meccanismo dei rulli di bloccaggio e guida garantisce una guida precisa e confortevole lungo il perimetro del tubo da lavorare o lungo il bordo della lamiera.
Il robusto telaio del corpo garantisce un taglio costante con vibrazioni minime e quindi una stabilità senza compromessi dell'angolo di smussatura selezionato.

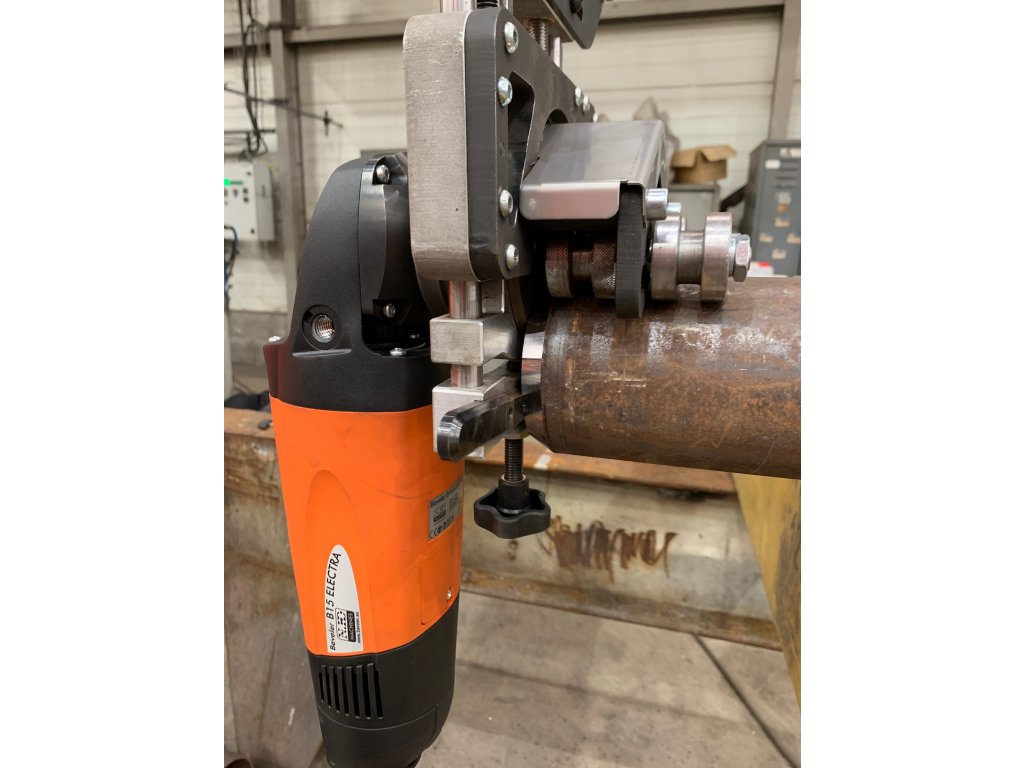

- Compatibile con la serie di modelli B10/B15 ELECTRA e B15 Air
- Regolazione continua della profondità di smussatura grazie alla scala integrata
- Cuscinetti speciali monouso che impediscono il contraccolpo del materiale in avvicinamento per una smussatura sicura e confortevole

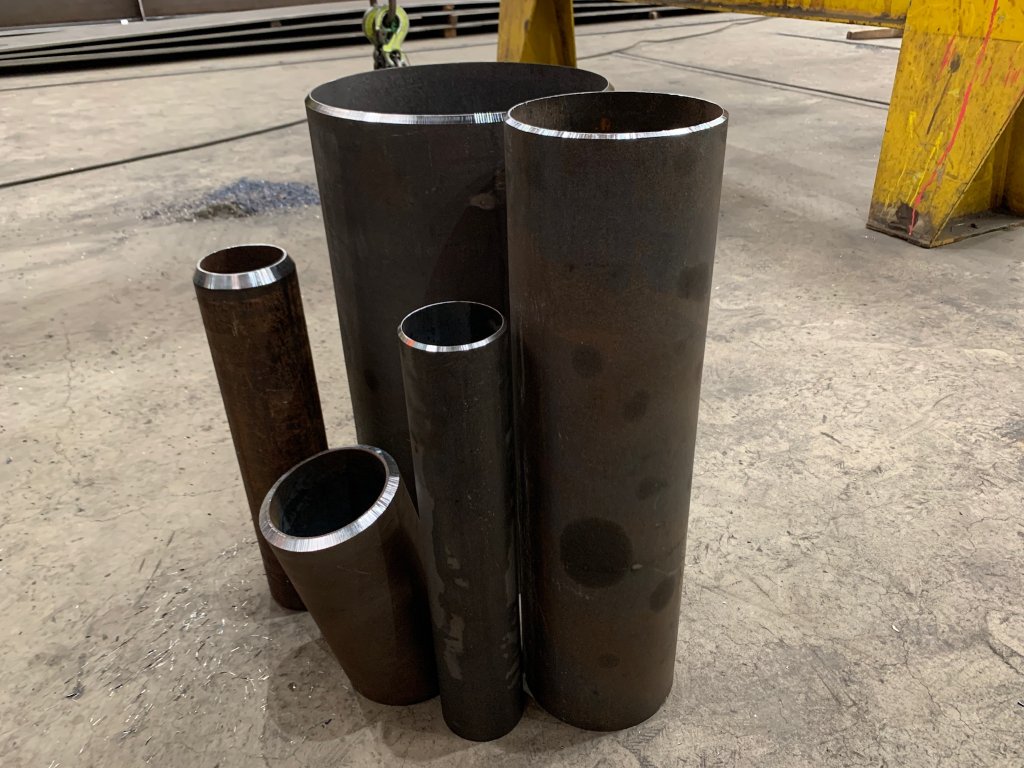

- Il valore di asportazione del materiale impostato può essere mantenuto, garantendo così una profondità di smussatura costante anche con un numero elevato di tubi
- Supporto unico e flessibile dei rulli, adatto a tutte le irregolarità e imprecisioni sulla circonferenza del tubo
- La struttura leggera in alluminio del telaio della macchina garantisce una comoda maneggevolezza del prodotto
- Impugnatura ergonomica girevole per produttività e sicurezza
- Copertura di sicurezza per proteggere dai trucioli volanti ed evitare possibili lesioni
Dati tecnici:
- Angolo di smussatura: 30°, 45° e 60°
- Larghezza di smussatura (ipotenusa): 10 mm (B10 ELECTRA) / 15 mm (B15 ELECTRA / B15 AIR)
- Raggio di arrotondamento: R 2,5 mm, R 3,5 mm, R 4,00 mm
- Diametro esterno min.: ≥ AD 85 mm
- Spessore della parete Diametro esterno: 2,5 mm – 15 mm
- Diametro interno min.: ≥ ID 500 mm (più piccolo solo su richiesta)
- Spessore della parete Diametro interno: 5 mm - 15 mm
- Profondità minima di serraggio: 80 mm
- Spessore parete in acciaio piatto: 3 mm - 20 mm
- Peso (senza macchina): 8,4 kg
Il prezzo include:
- Xpipe Beveler (senza smussatrice)
- Utensili

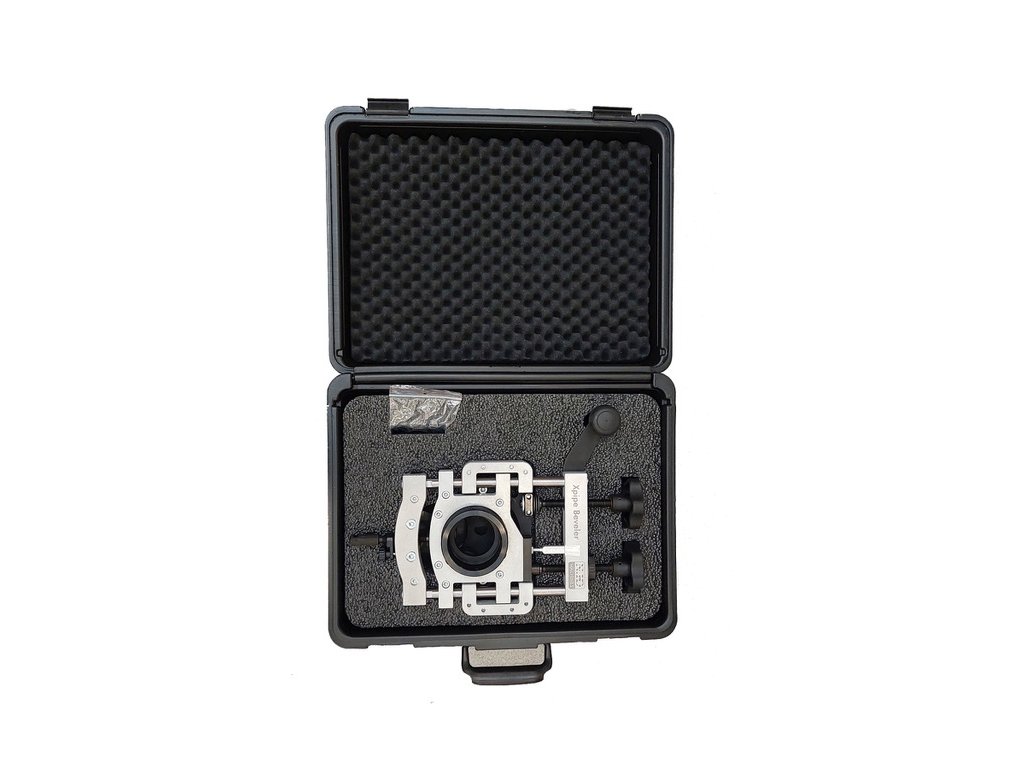

- Valigetta per il trasporto
- Manuale d'uso
Cod. art.: 25500
Prodotti correlati
-
Codice: 25250S
-
Codice: 27220
-
Codice: 27220S
| Peso | 9 kg |
| Gewicht (ohne Maschine): (?) | 8,4 kg |
| Fasenwinkel: | 30°, 45° und 60° |
| Fasenbreite (Hypotenuse): | 10 mm (B10 ELECTRA) / 15 mm (B15 ELECTRA / B15 AIR) |
| Rundungsradius: | R 2,5 mm, R 3,5 mm, R 4,00 mm |
| min. Aussendurchmesser: | ≥ AD 85 mm |
| Wandstärke Außendurchmesser: | 2,5 mm – 15 mm |
| min. Innedurchmesser: | ≥ ID 500 mm (kleiner nur auf Anfrage) |
| Wandstärke Innendurchmesser: | 5 mm - 15 mm |
| Mindesteinspanntiefe: | 80 mm |
| Wandstärke bei Flach-Stahl: | 3 mm - 20 mm |
