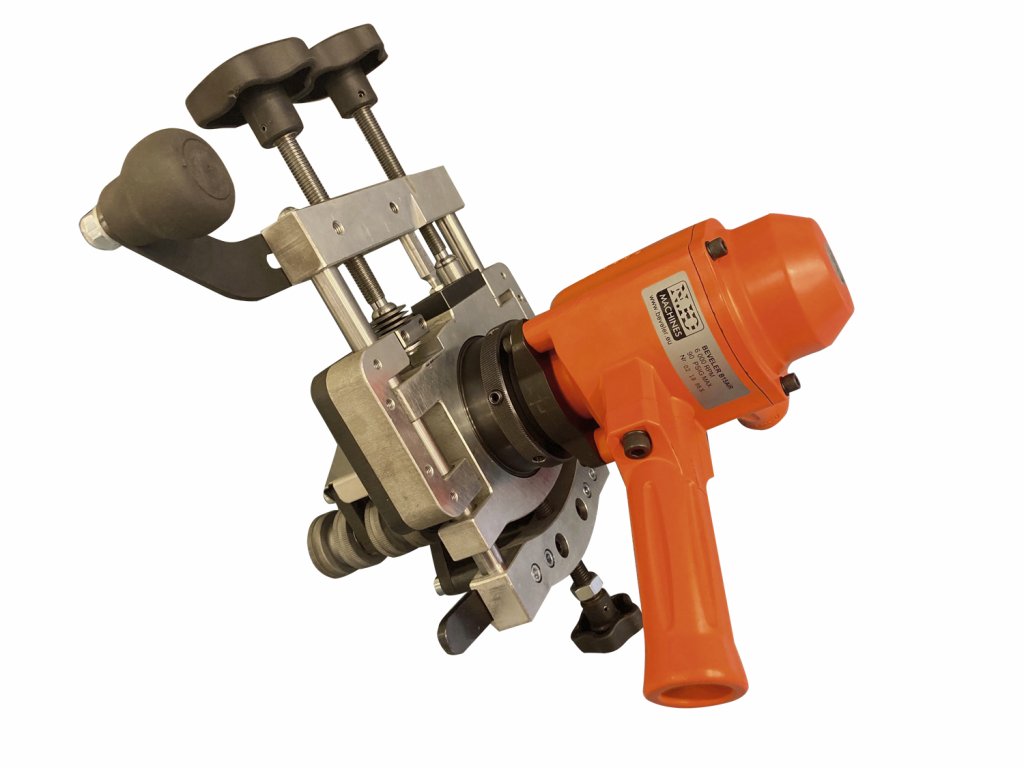

Sistema di presa B15 AIR (6000 giri/min) + sistema di presa tubolare Xpipe

Sistema di smussatura B15 AIR

- Larghezza massima dello smusso 15 mm

- Arrotondamento dei bordi

Progettato per smussare e sbavare pezzi diritti e sagomati, raggi interni ed esterni e fori. Sviluppato appositamente per la realizzazione di bordi a vista e la preparazione di cordoni di saldatura. Potente azionamento pneumatico per sollecitazioni estreme.

• Scala per la regolazione precisa della larghezza dello smusso
• Per smussare e sbavare acciaio, alluminio e altri materiali
• Testa intercambiabile per determinare l'angolo di smussatura
• Potenti utensili manuali
• L'azionamento pneumatico consente l'uso in aree a rischio di esplosione
• Arrotondamento dei bordi per la preparazione prima del trattamento superficiale, ad es. verniciatura
• Il modello B15 AIR-S a bassa velocità consente la lavorazione dell'acciaio inossidabile

Dati tecnici:

• Angolo di smussatura: fresa intercambiabile 30°, 37,5°, 45°, 50°, 60° - altri angoli su richiesta
• Larghezza dello smusso (ipotenusa): 0 - 15 mm ≤ 400 Mpa / 0 - 8 mm ≥ 400 Mpa
• Raggio di arrotondamento: R 2,5 mm, R 3,5 mm, R 4,00 mm
• Motore: motore ad aria compressa
• Potenza: 2984 W
• Pressione di esercizio: 6 bar
• Velocità di rotazione: 6000 giri/min (B15 AIR-S 4200 giri/min)
• Consumo d'aria: 750 l/min
• Avanzamento: manuale
• Peso: 7,5 kg

Il prezzo include:

• Sistema di smussatura e sbavatura B15 AIR (senza testa)
• Utensile
• Confezionato in un cartone
• Manuale d'uso

Codice articolo: 27220

 ________________________________________________________________________________________

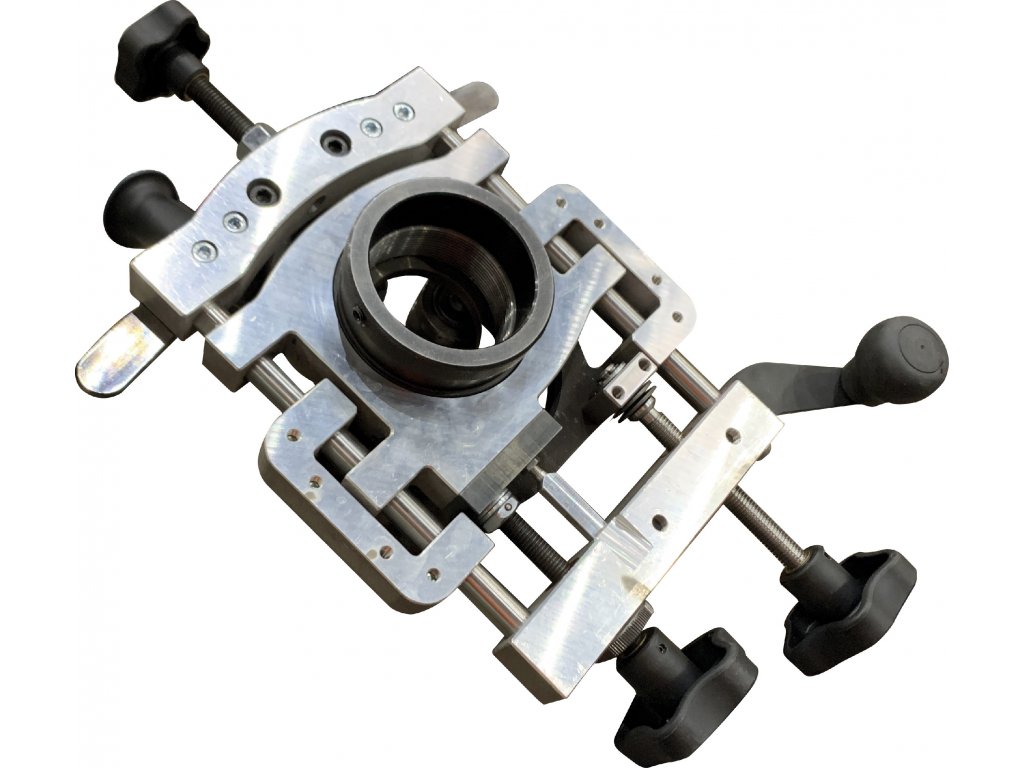

Sistema di serraggio tubi Xpipe (accessorio per macchine B-Line)

- Larghezza massima dello smusso di 15 mm

- Compatibile con B10 ELECTRA, B15 ELECTRA e B15 AIR

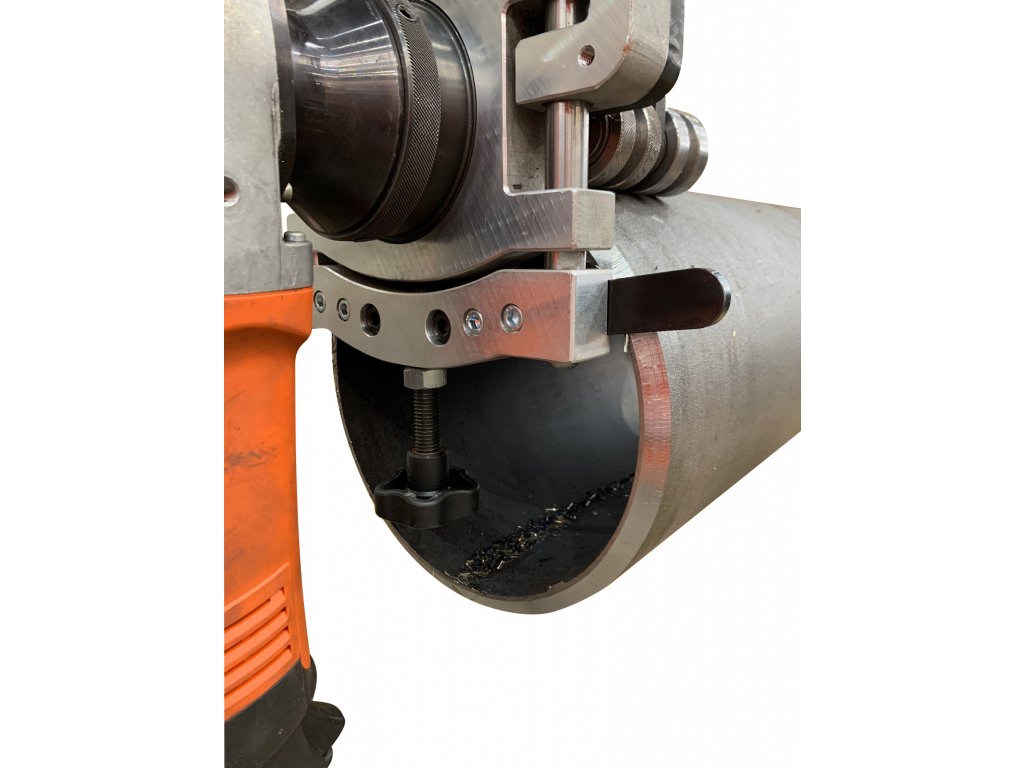

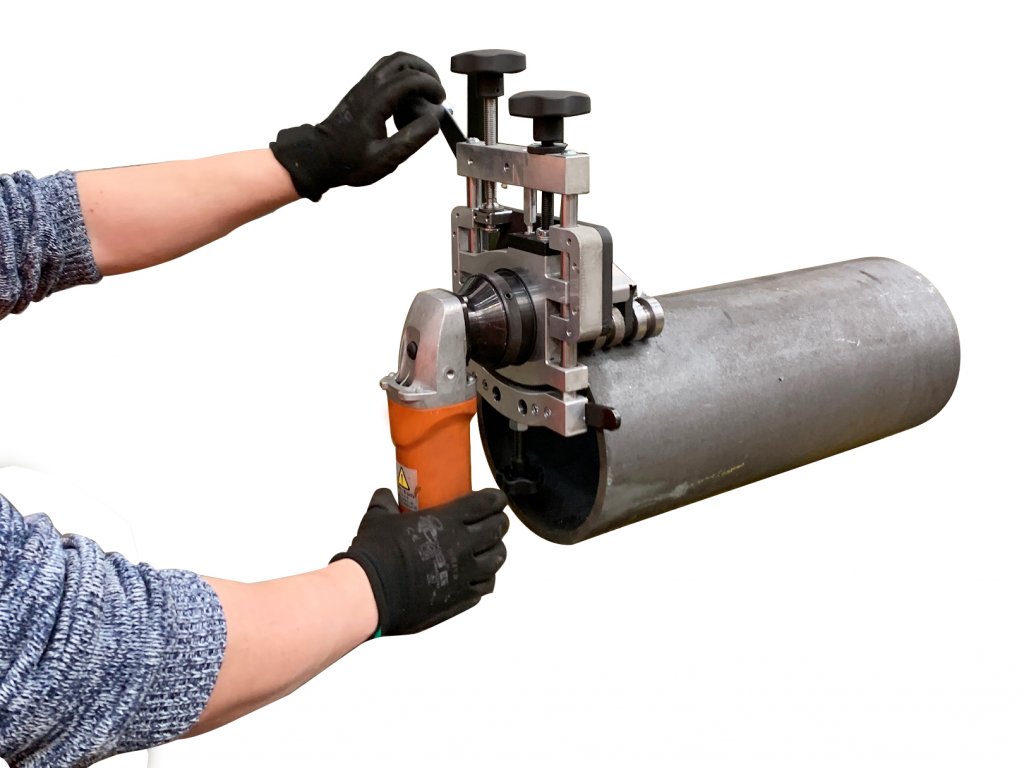

Utensile per smussatura per la lavorazione semplice e veloce di tubi a partire da Ø 85 mm. Il diametro massimo del tubo non è limitato e l'utensile può essere utilizzato anche su materiali piatti.

L'esclusivo meccanismo dei rulli di bloccaggio e guida garantisce una guida precisa e confortevole lungo il perimetro del tubo da lavorare o lungo il bordo della lamiera.

Il robusto telaio del corpo garantisce un taglio costante con vibrazioni minime e quindi una stabilità senza compromessi dell'angolo di smussatura selezionato.

• Compatibile con la serie di modelli B10/B15 ELECTRA e B15 Air
• Regolazione continua della profondità di smussatura grazie alla scala integrata
• Cuscinetti speciali monouso che impediscono il contraccolpo del materiale in avvicinamento per una smussatura sicura e confortevole
• Il valore di asportazione del materiale impostato può essere mantenuto, garantendo così una profondità di smussatura costante anche con un numero elevato di tubi
• Supporto unico e flessibile dei rulli, adatto a tutte le irregolarità e imprecisioni sulla circonferenza del tubo
• La struttura leggera in alluminio del telaio della macchina garantisce una comoda maneggevolezza del prodotto
• Impugnatura ergonomica girevole per produttività e sicurezza
• Copertura di sicurezza per proteggere dai trucioli volanti ed evitare possibili lesioni

Dati tecnici:

• Angolo di smussatura: 30°, 45° e 60°
• Larghezza di smussatura (ipotenusa): 15 mm
• Raggio di arrotondamento: R 2,5 mm, R 3,5 mm, R 4,00 mm
• Diametro esterno min.: ≥ AD 85 mm
• Spessore della parete del diametro esterno: 2,5 mm – 15 mm
• Diametro interno min.: ≥ ID 500 mm (più piccolo solo su richiesta)
• Spessore della parete del diametro interno: 5 mm - 15 mm
• Profondità minima di serraggio: 80 mm
• Spessore parete in acciaio piatto: 3 mm - 20 mm
• Peso (senza macchina): 8,4 kg

Il prezzo include:

• Xpipe Beveler (senza smussatrice)
• Utensili

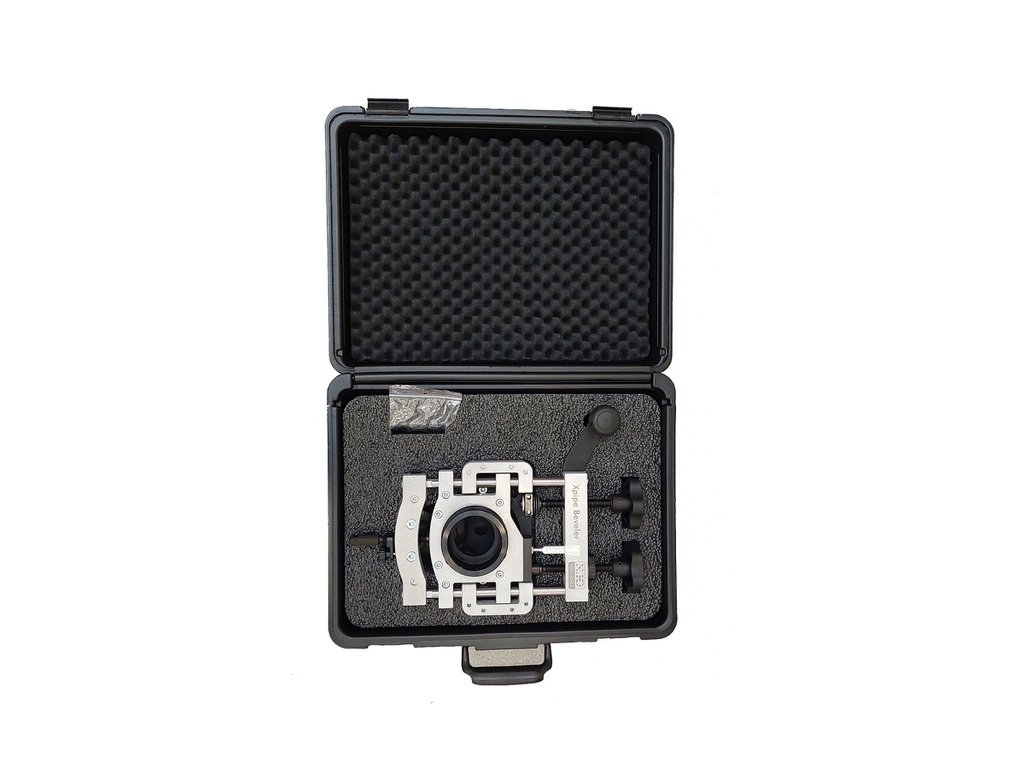

• Valigetta per il trasporto
• Manuale d'uso

Codice articolo: 25500
