System uchwytów do rur Xpipe – akcesoria do maszyn B-Line
Opis

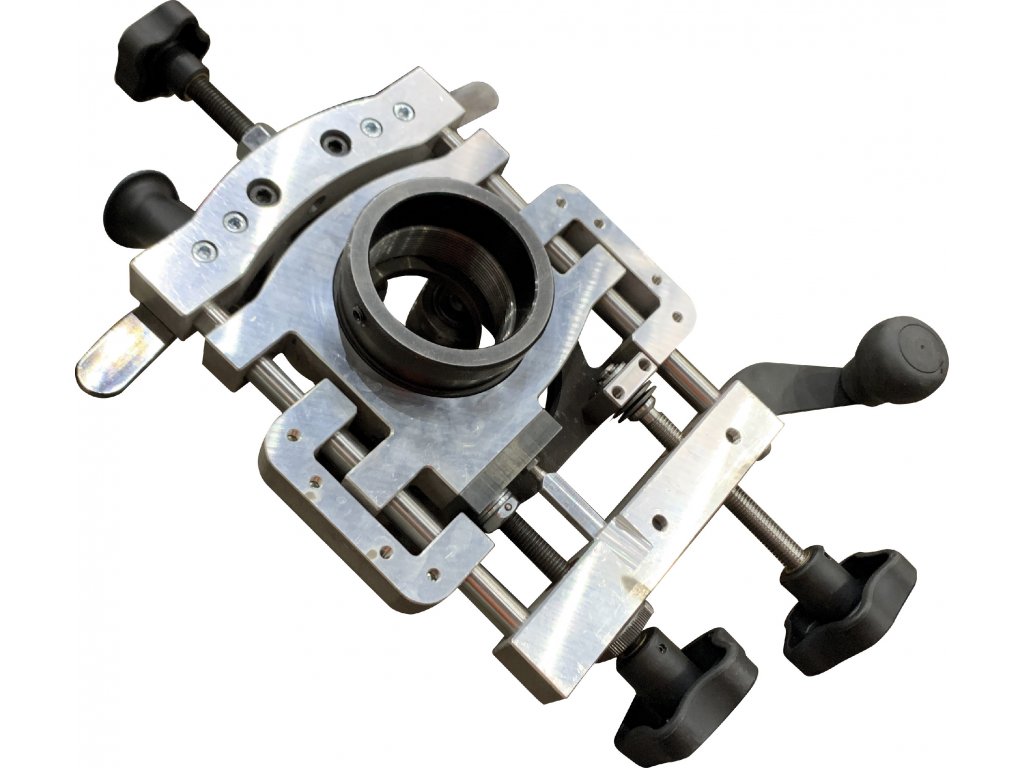

System mocowania rur Xpipe (akcesoria do maszyn B-Line)
- Maksymalna szerokość fazowania 15 mm
- Kompatybilny z B10 ELECTRA, B15 ELECTRA i B15 AIR

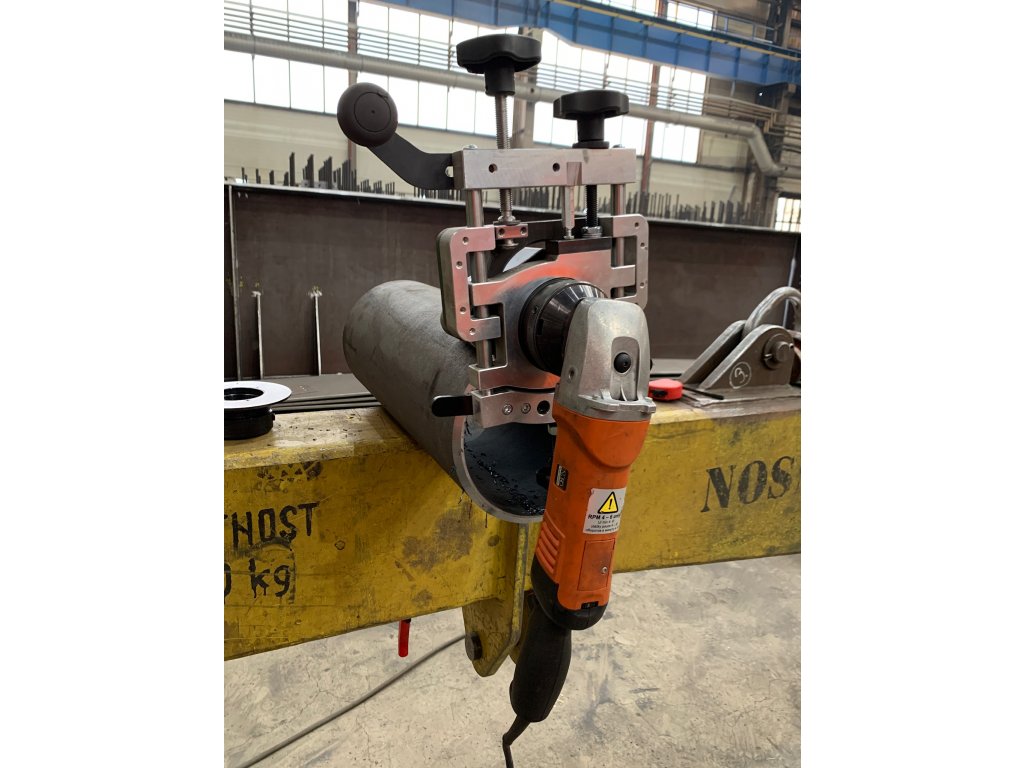

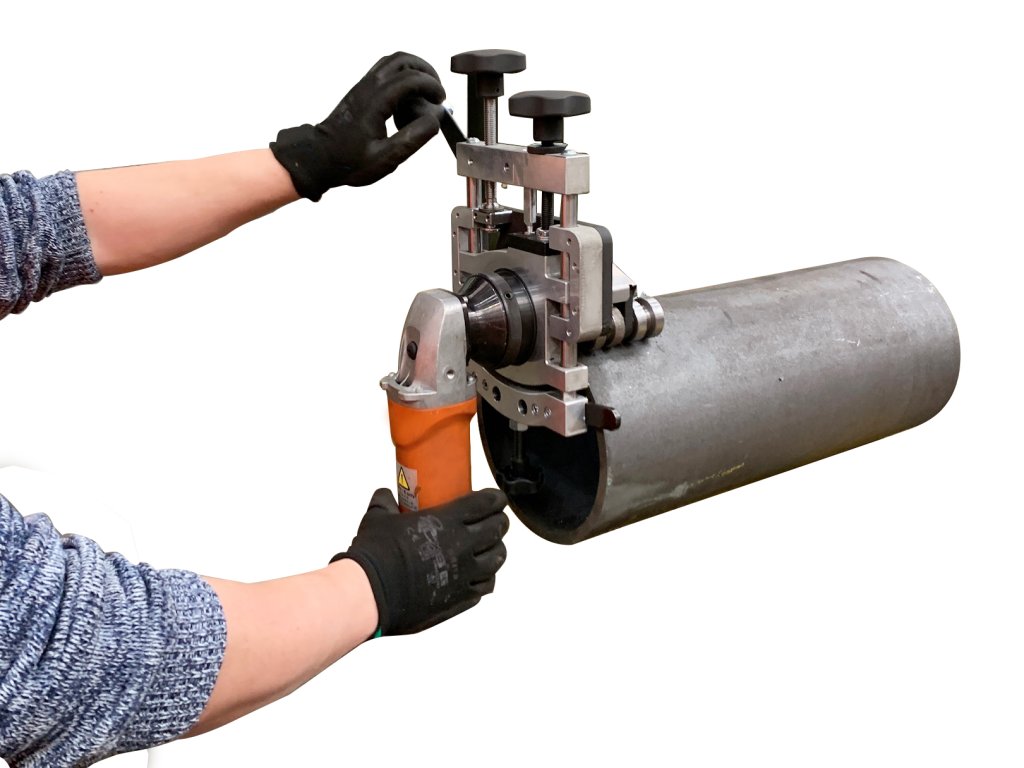

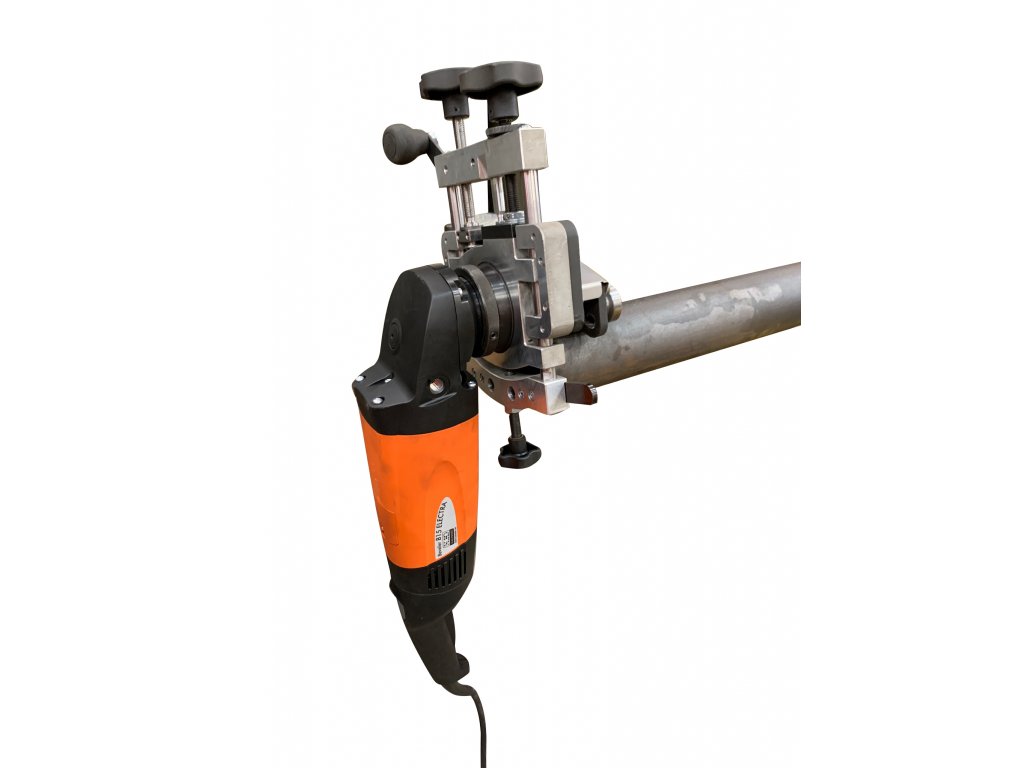

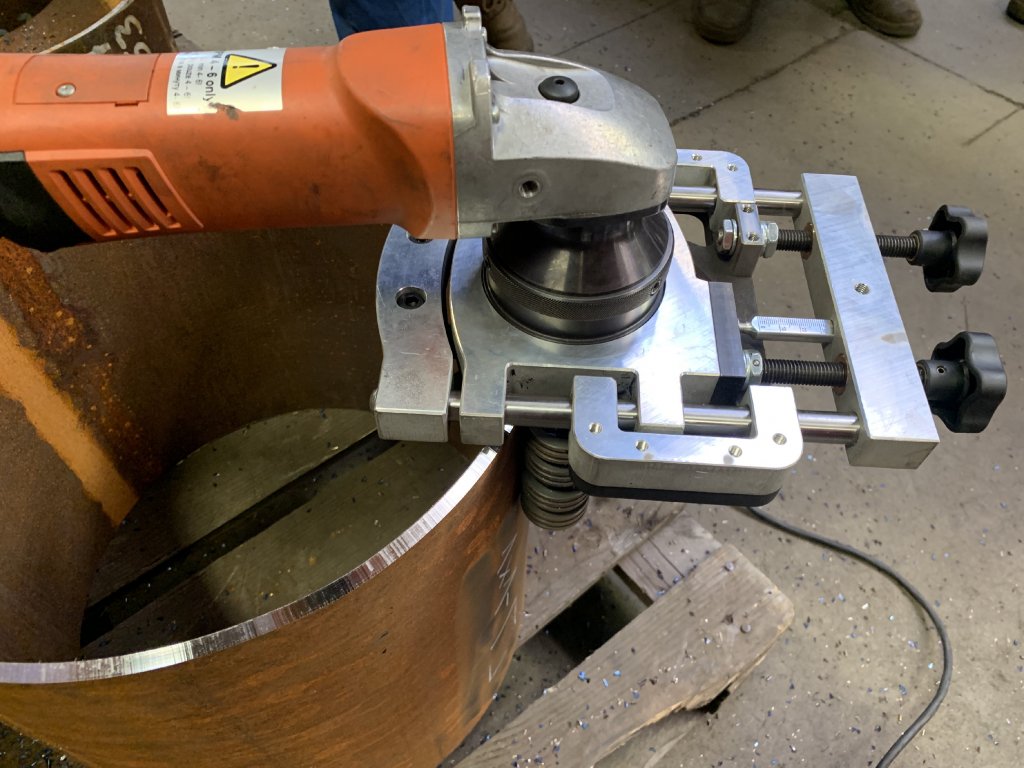

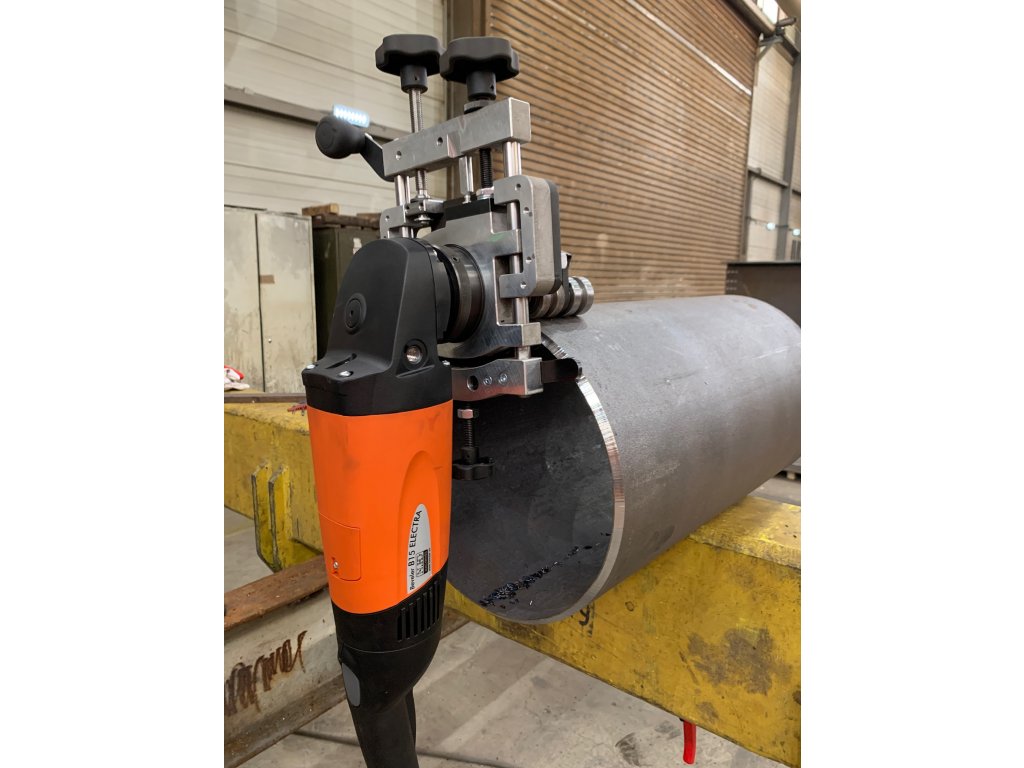

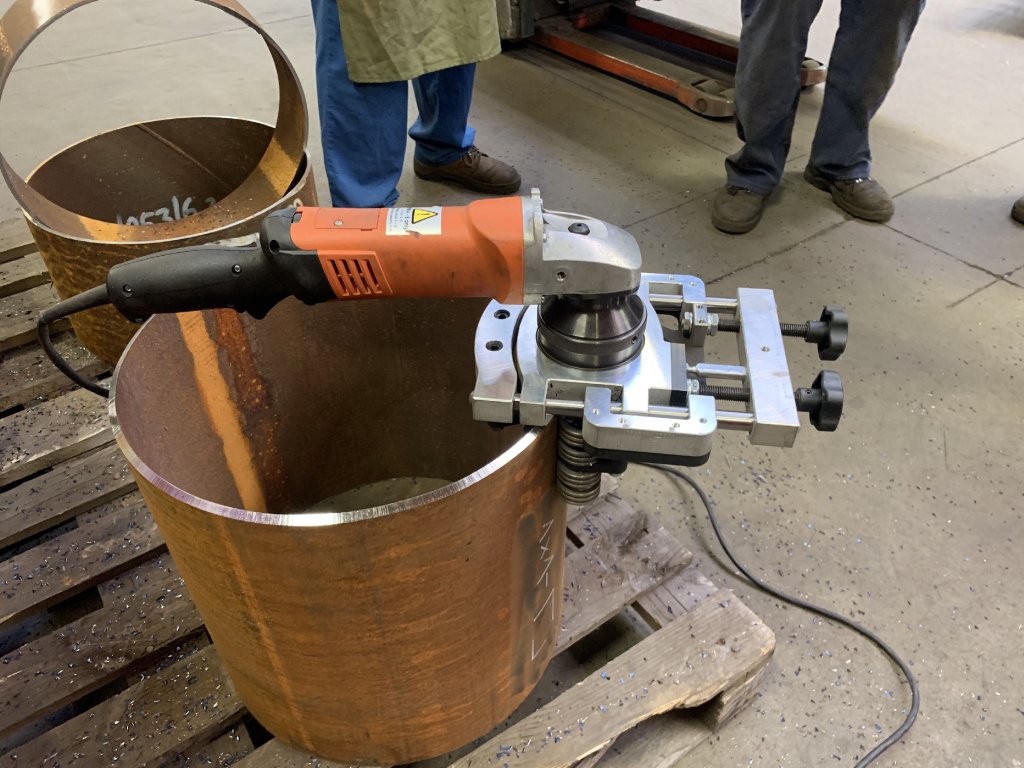

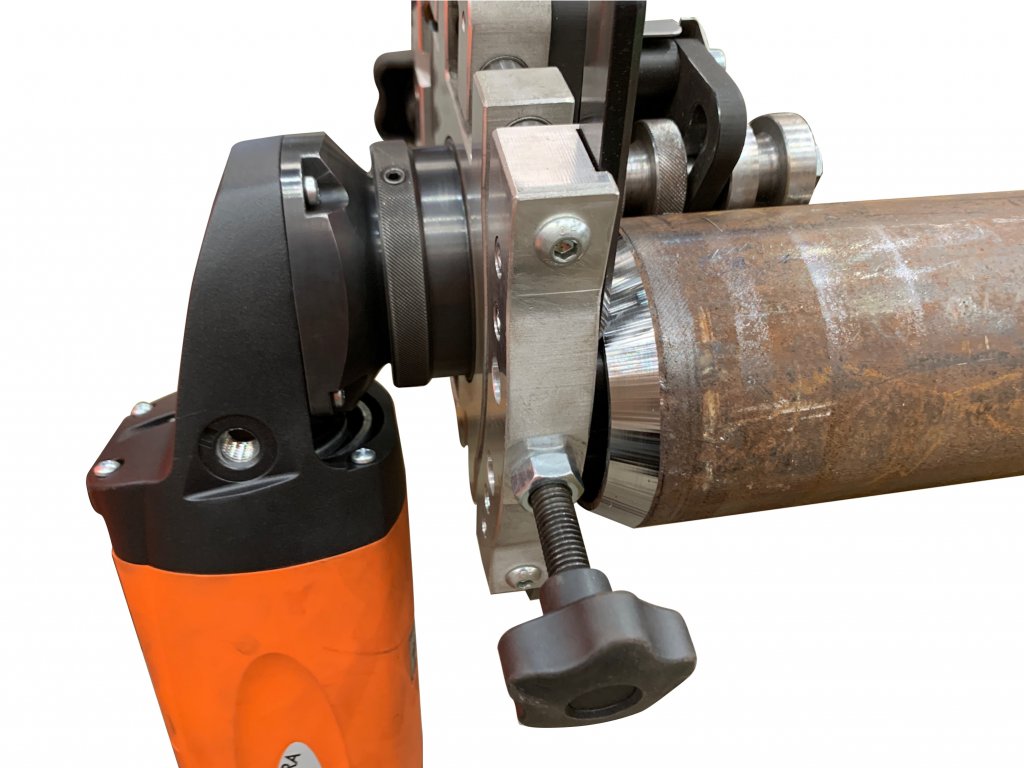

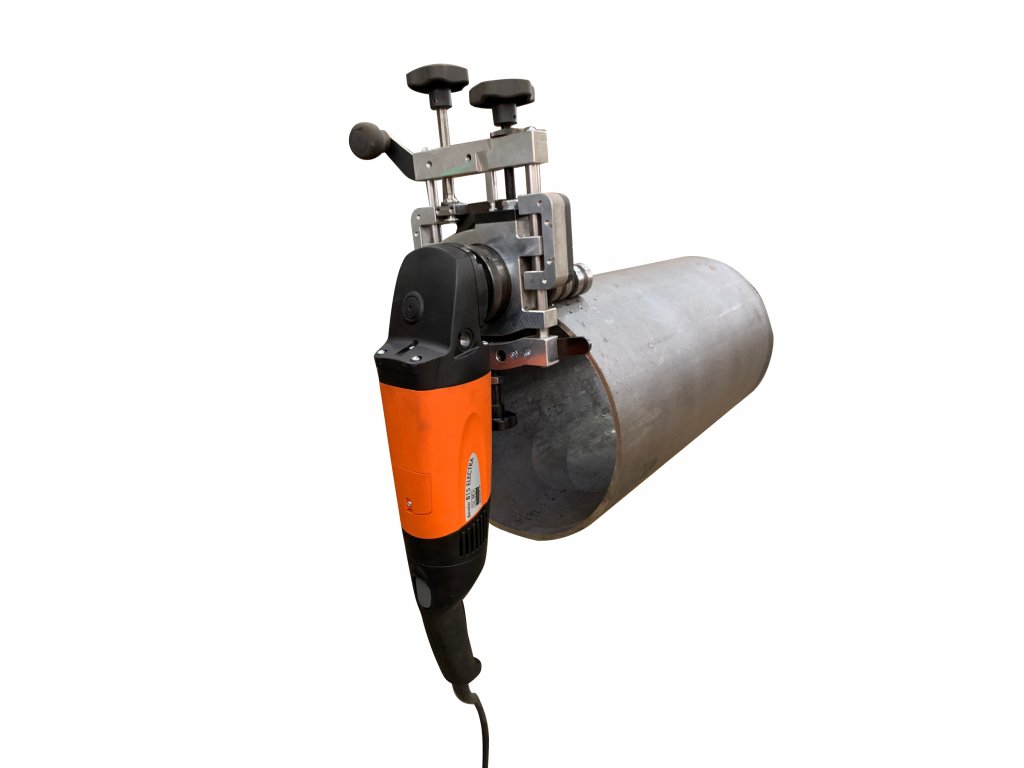

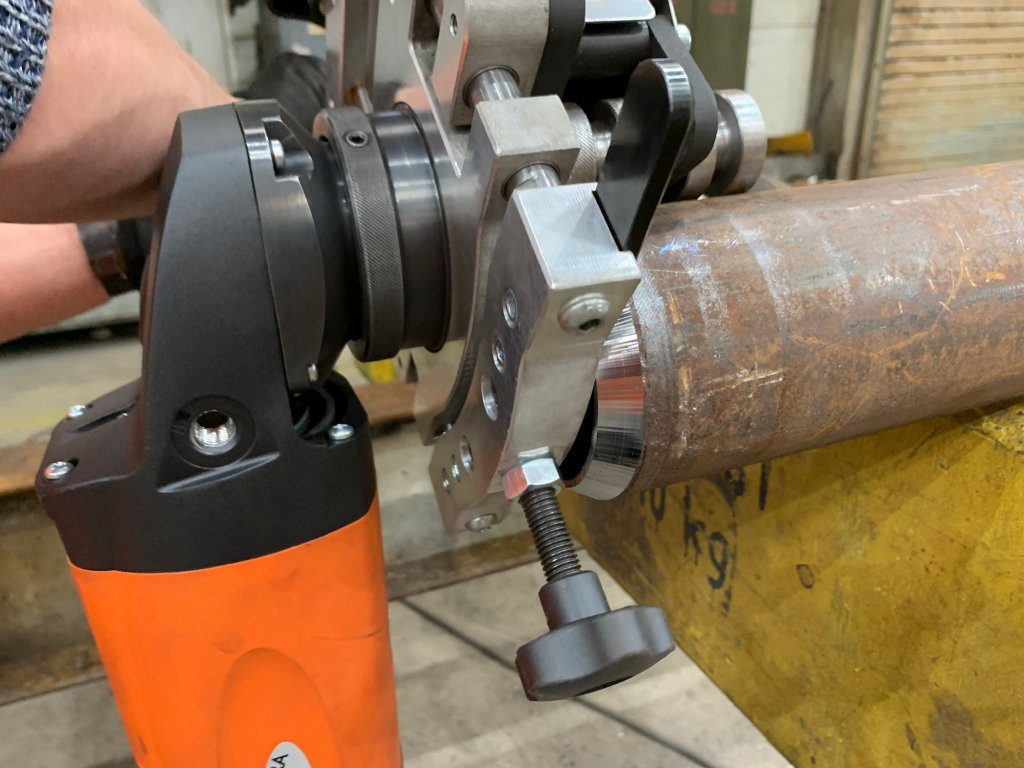

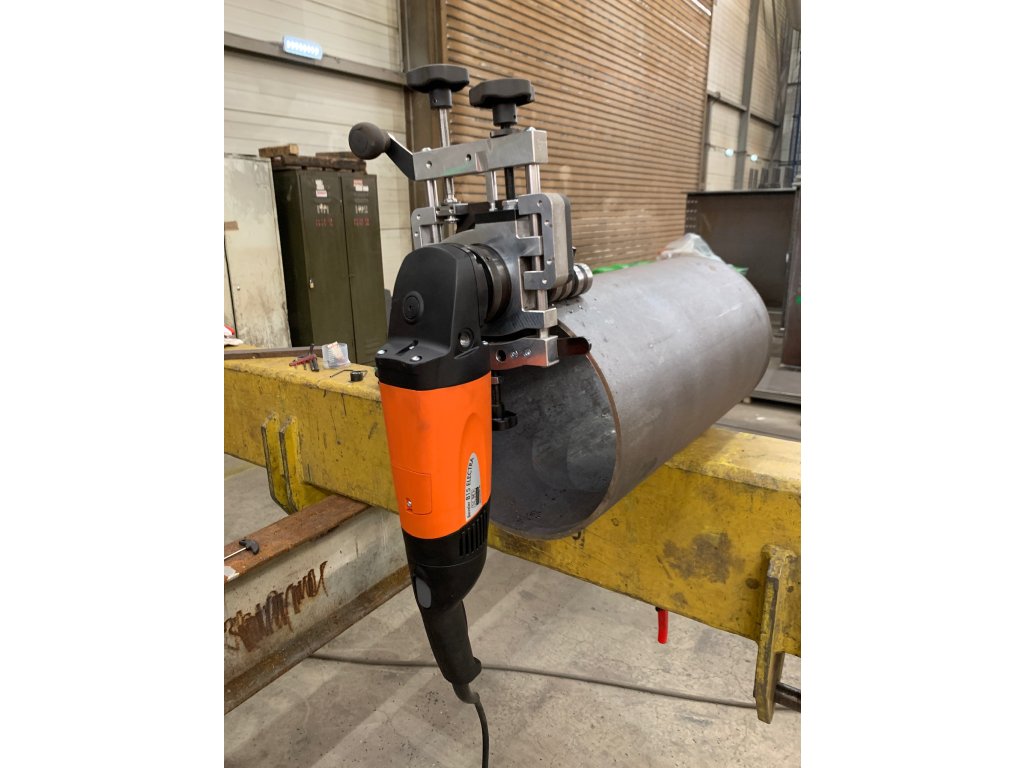

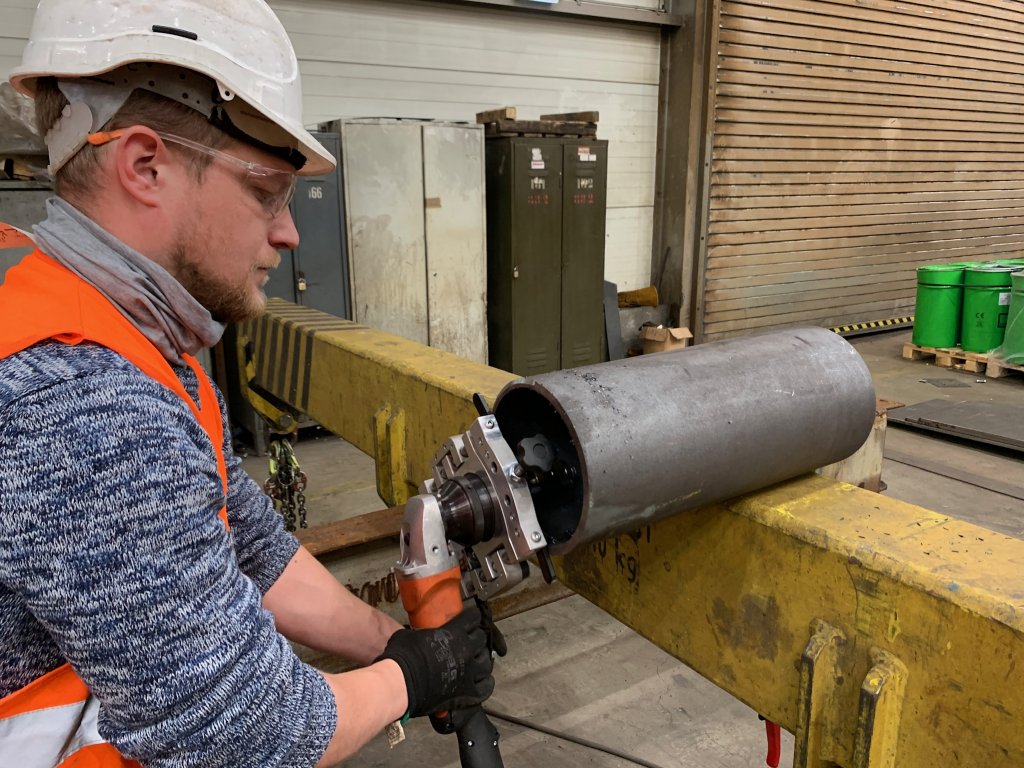

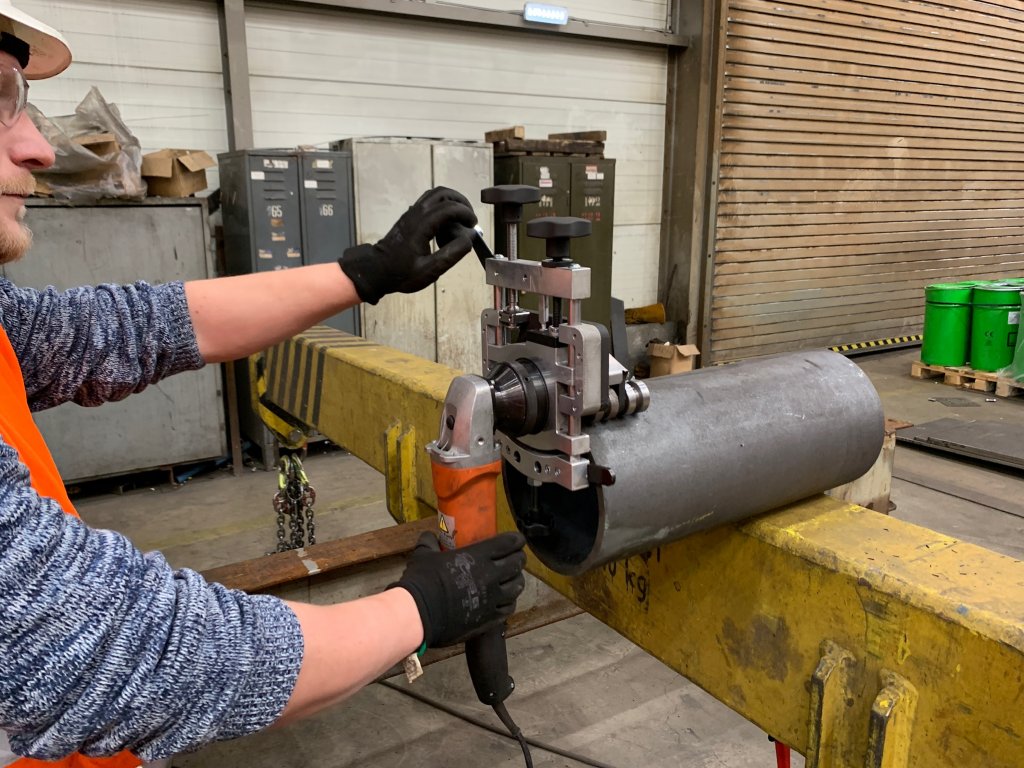

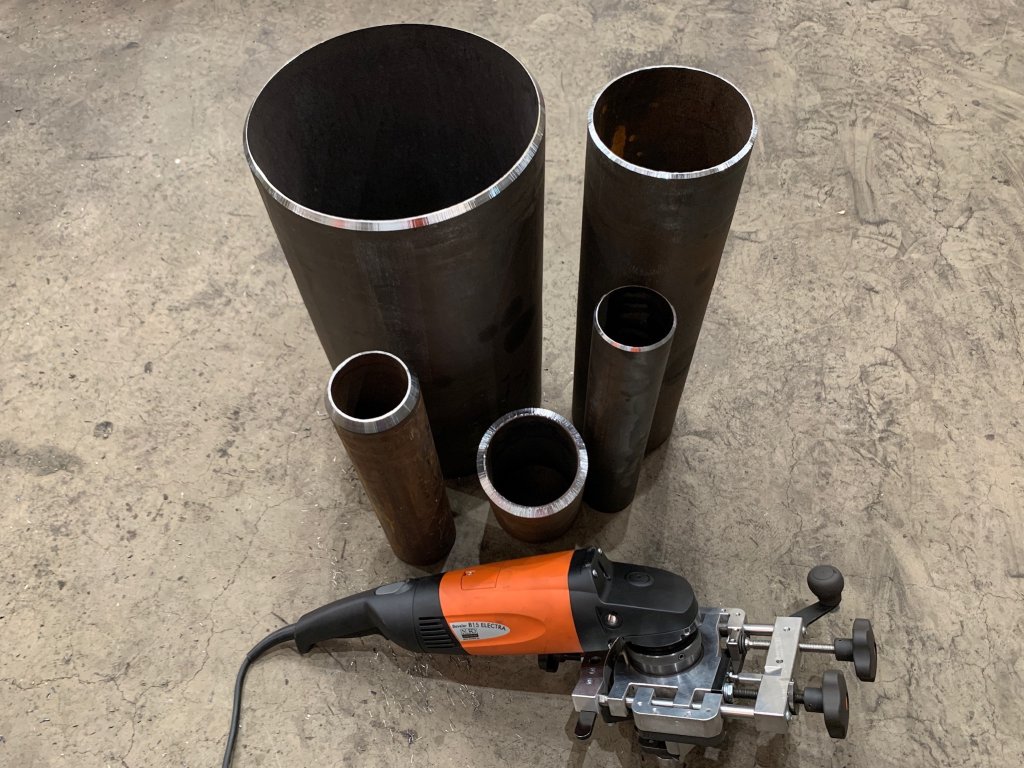

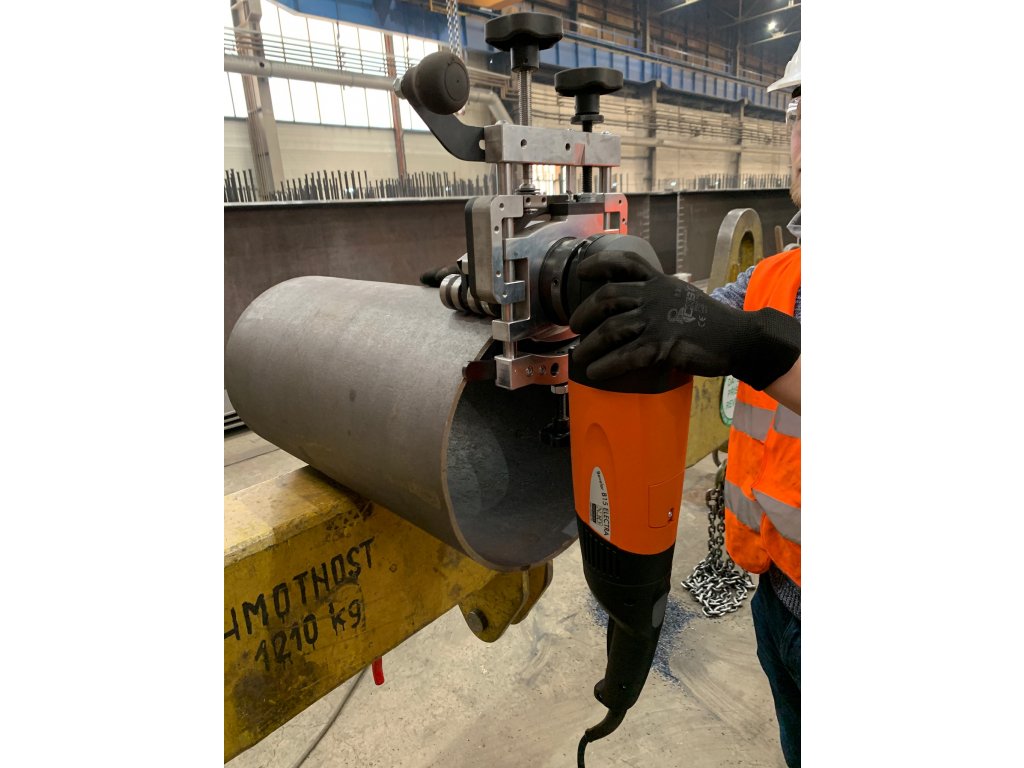

Narzędzie do fazowania do łatwej i szybkiej obróbki rur o średnicy od 85 mm. Maksymalna średnica rury nie jest ograniczona, a narzędzie może być również stosowane do materiałów płaskich.

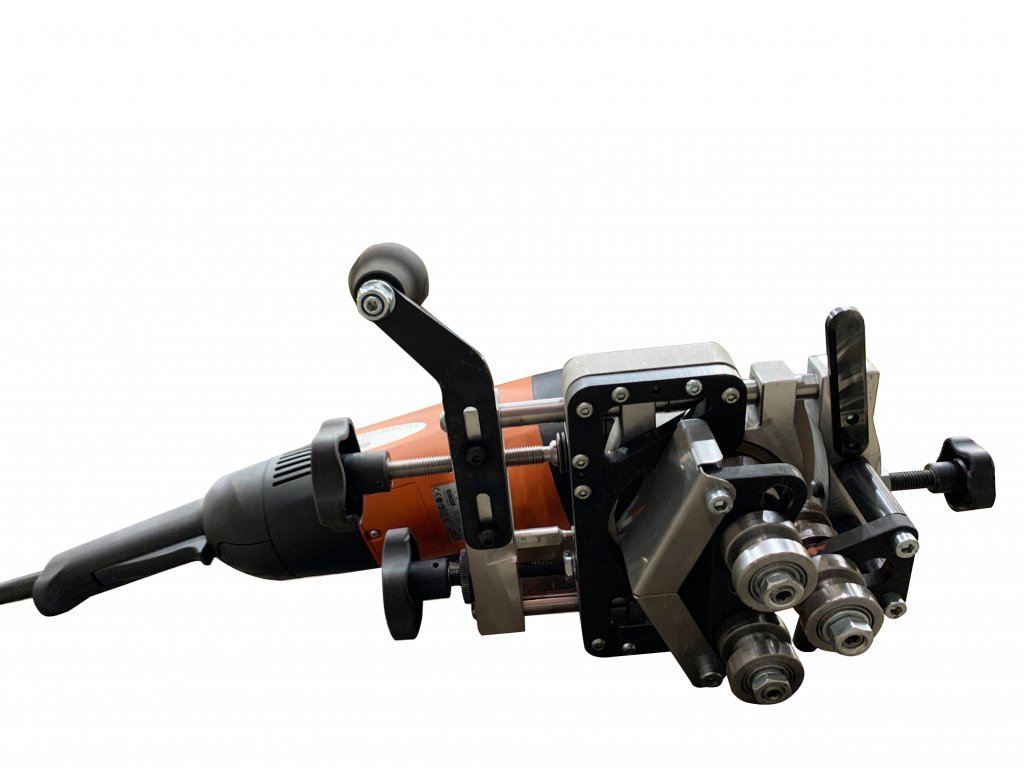

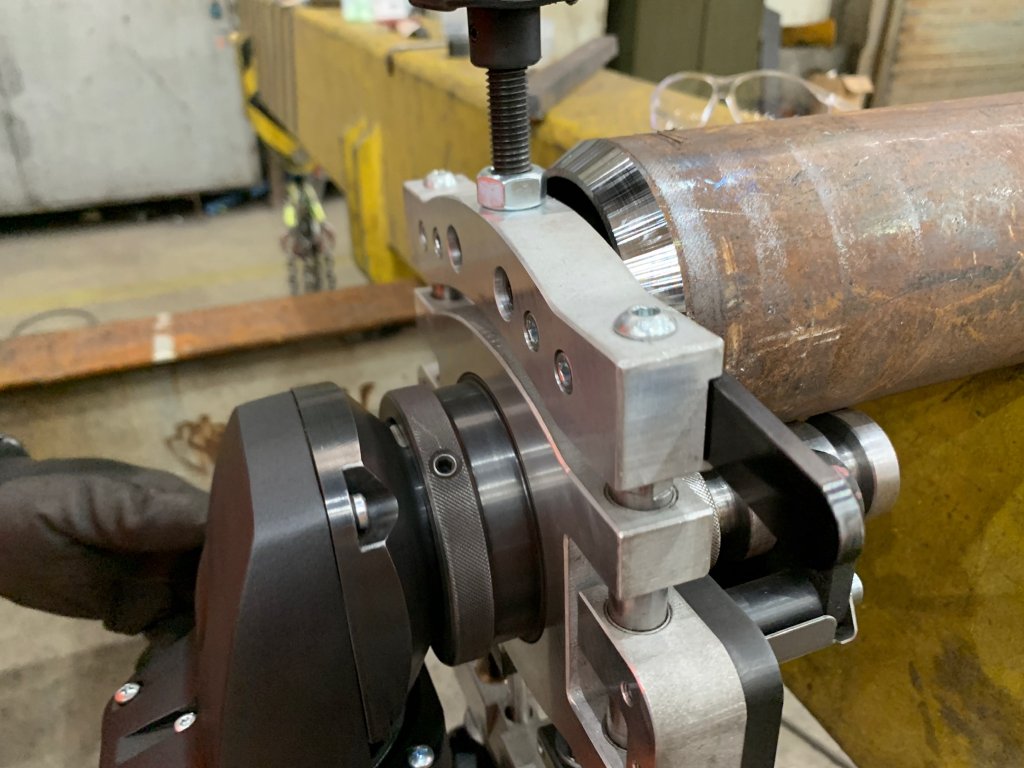

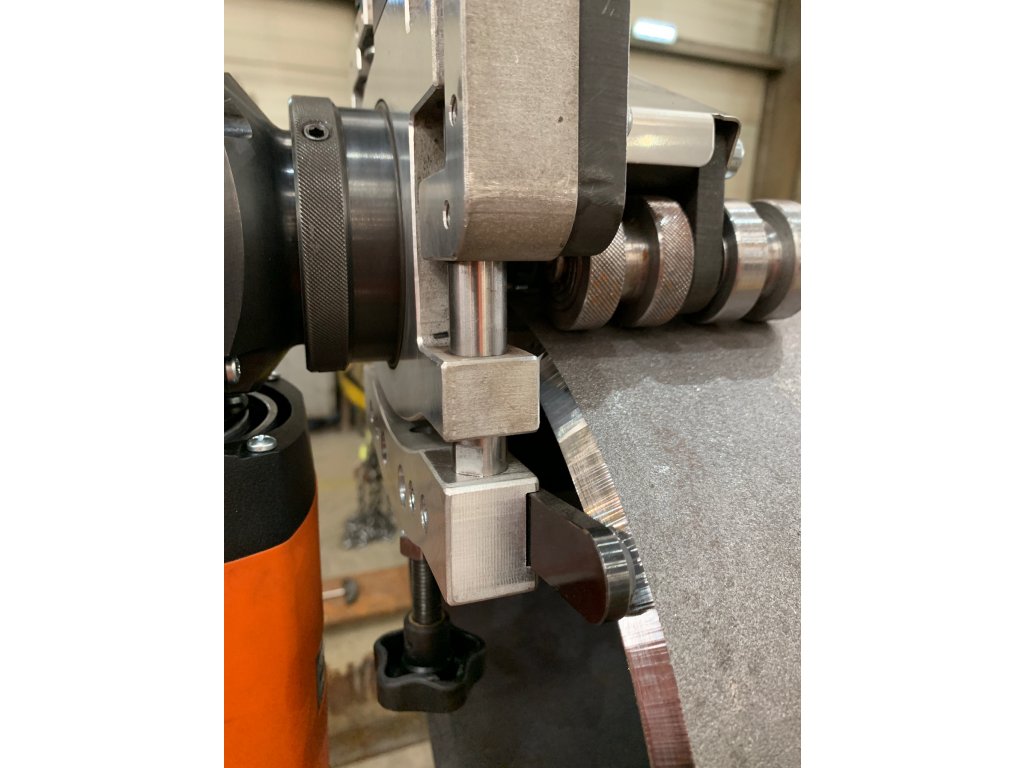

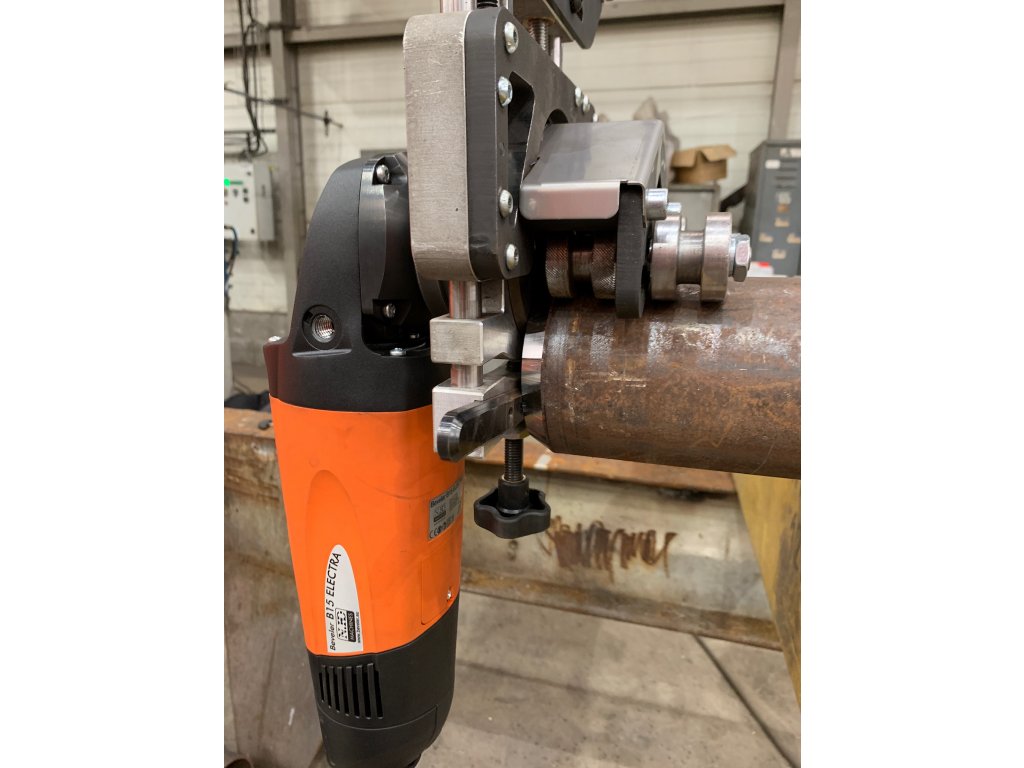

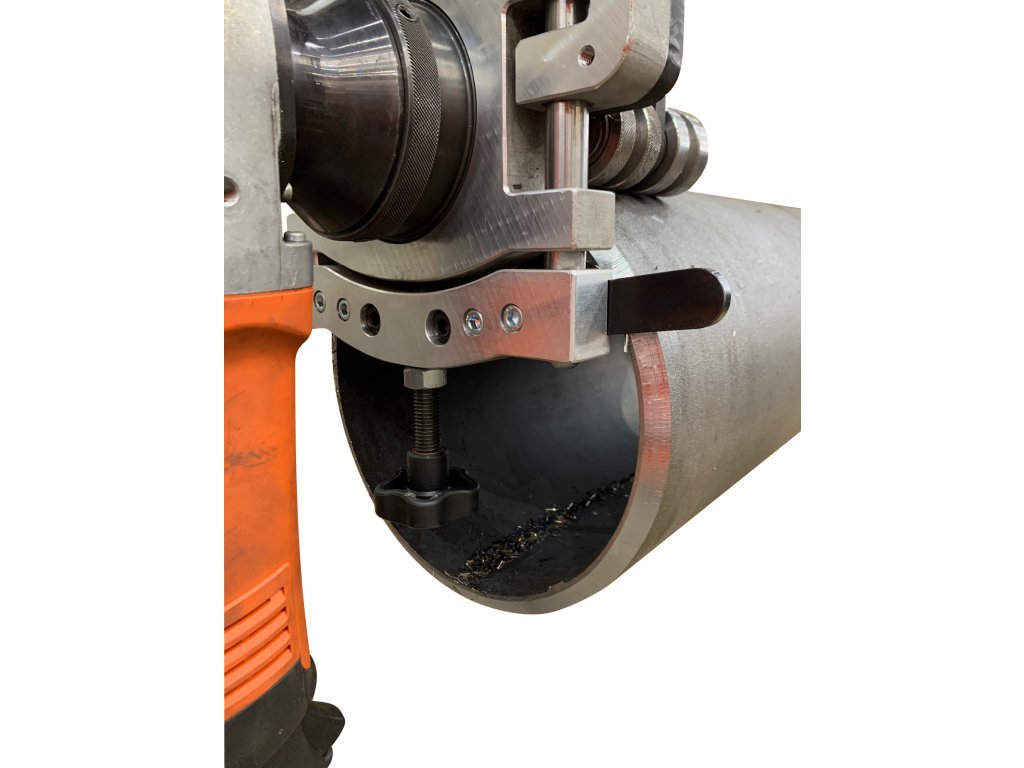

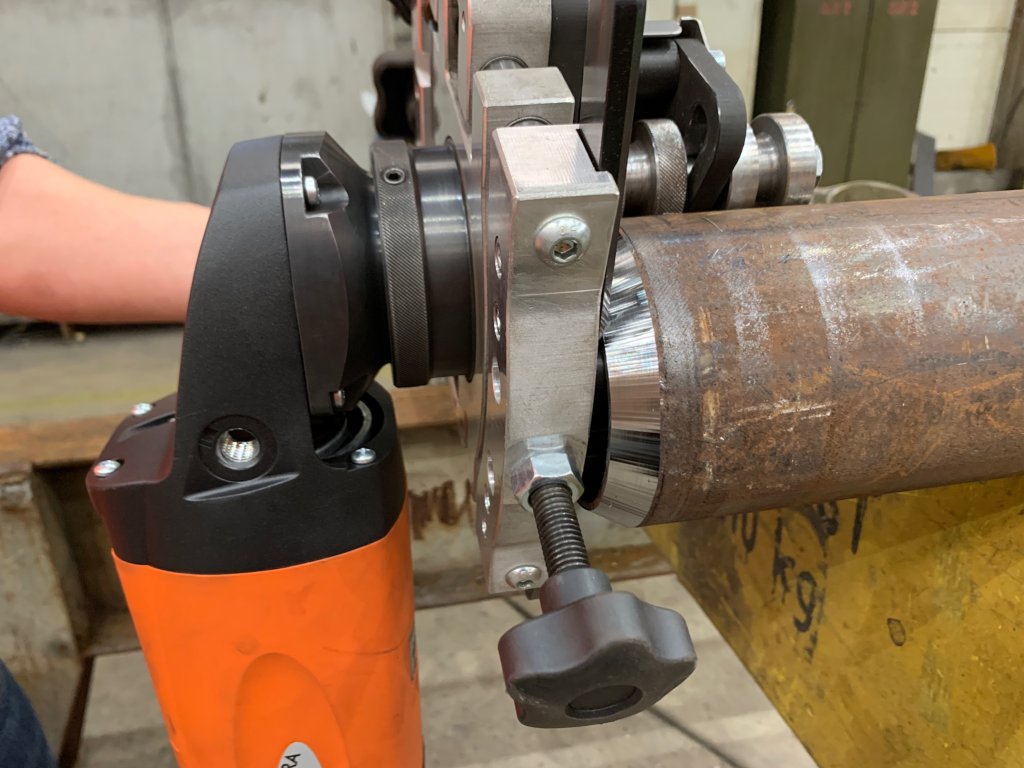

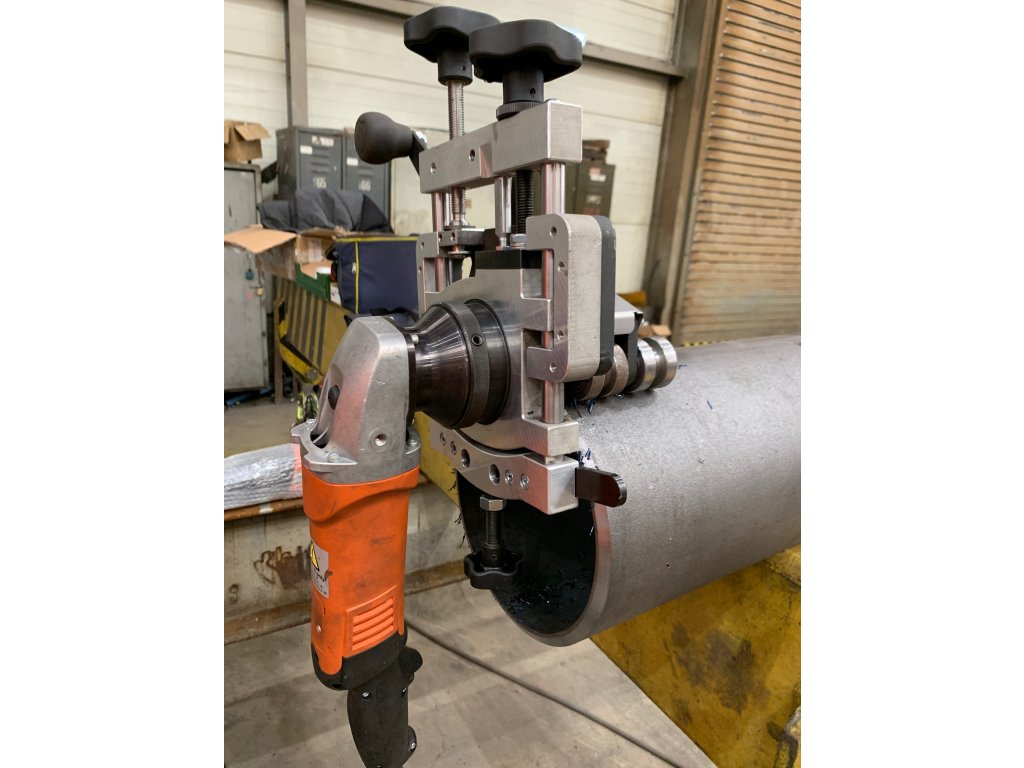

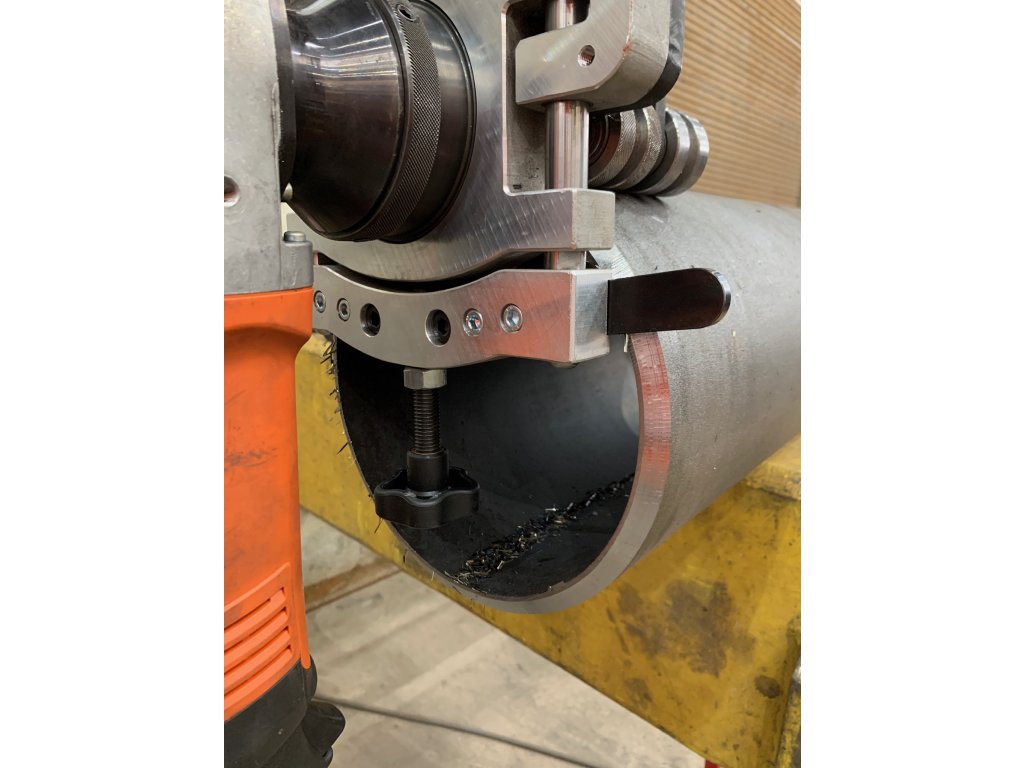

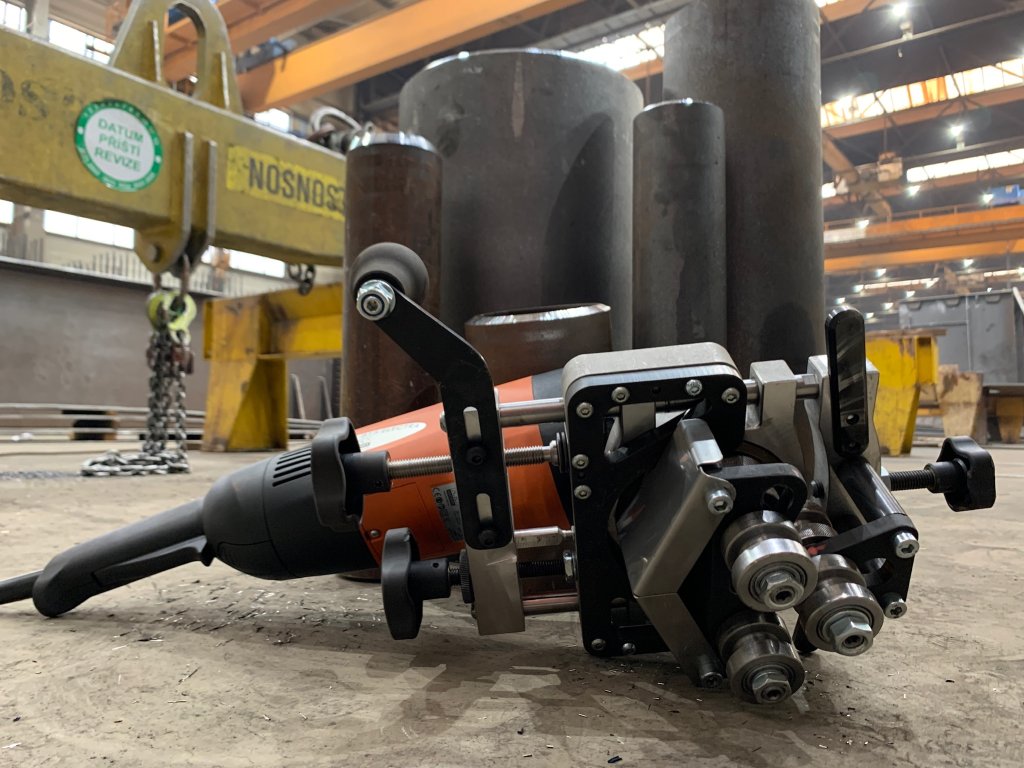

Unikalny mechanizm rolek zaciskowych i prowadzących zapewnia precyzyjne i wygodne prowadzenie wzdłuż obwodu obrabianej rury lub wzdłuż krawędzi blachy.
Solidna rama korpusu gwarantuje stałe cięcie przy minimalnych wibracjach, a tym samym bezkompromisową stabilność wybranego kąta fazowania.
- Kompatybilny z serią modeli B10/B15 ELECTRA i B15 Air

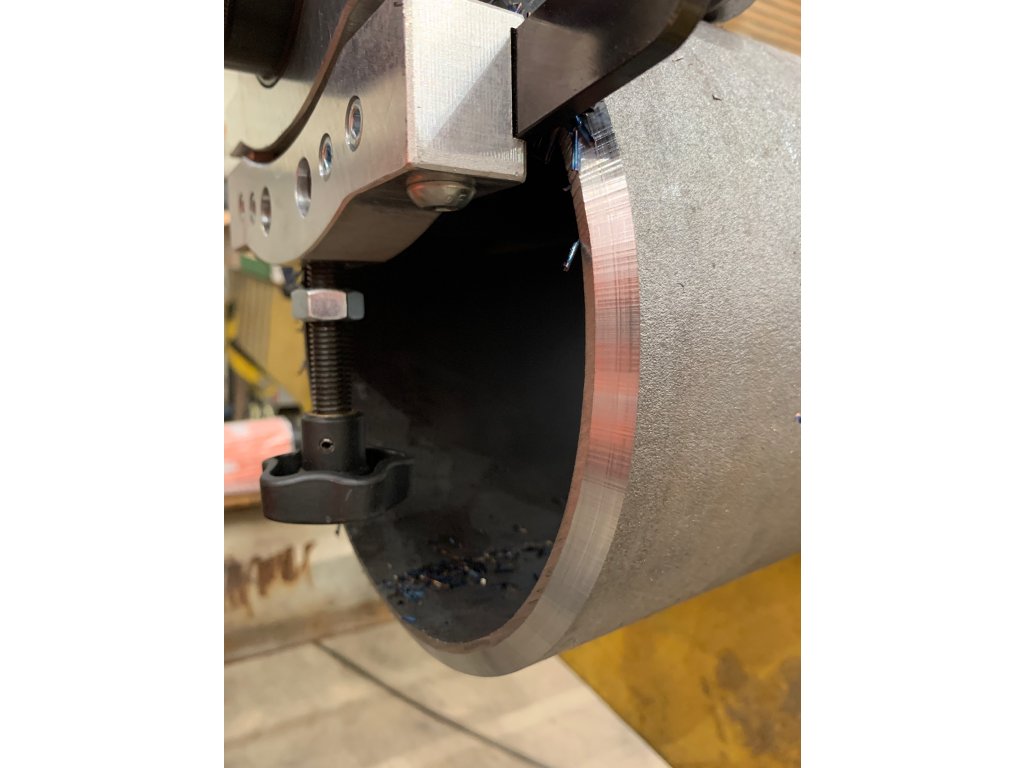

- Płynna regulacja głębokości fazowania dzięki zintegrowanej skali
- Specjalne łożyska jednorazowego użytku, które zapobiegają odbiciu zbliżającego się materiału, zapewniając bezpieczne i wygodne fazowanie

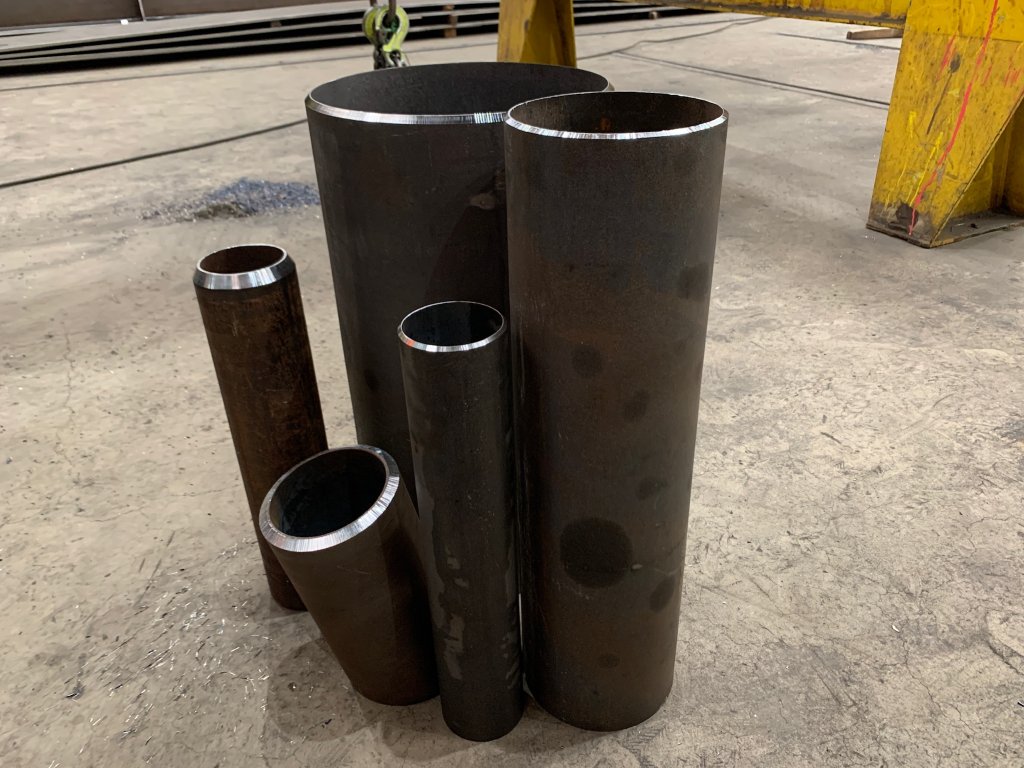

- Ustawiona wartość usuwania materiału może być utrzymana, co gwarantuje stałą głębokość fazowania nawet w przypadku większej liczby rur
- Unikalne, elastyczne łożyska rolek, dostosowane do wszystkich nierówności i niedokładności na obwodzie rury
- Lekka aluminiowa konstrukcja ramy maszyny gwarantuje wygodną obsługę produktu
- Ergonomiczny, obrotowy uchwyt zapewniający wydajność i bezpieczeństwo
- Osłona bezpieczeństwa chroniąca przed odpryskującymi wiórami, aby uniknąć ewentualnych obrażeń
Dane techniczne:
- Kąt fazowania: 30°, 45° i 60°
- Szerokość fazowania (przeciwprostokątna): 10 mm (B10 ELECTRA) / 15 mm (B15 ELECTRA / B15 AIR)
- Promień zaokrąglenia: R 2,5 mm, R 3,5 mm, R 4,00 mm
- Min. średnica zewnętrzna: ≥ AD 85 mm
- Grubość ścianki średnicy zewnętrznej: 2,5 mm – 15 mm
- Min. średnica wewnętrzna: ≥ ID 500 mm (mniejsza tylko na zamówienie)
- Grubość ścianki średnicy wewnętrznej: 5 mm - 15 mm
- Minimalna głębokość mocowania: 80 mm
- Grubość ścianki płaskownika: 3 mm - 20 mm
- Waga (bez maszyny): 8,4 kg
W cenie zawarte:
- Xpipe Beveler (bez fazownicy)
- Narzędzie

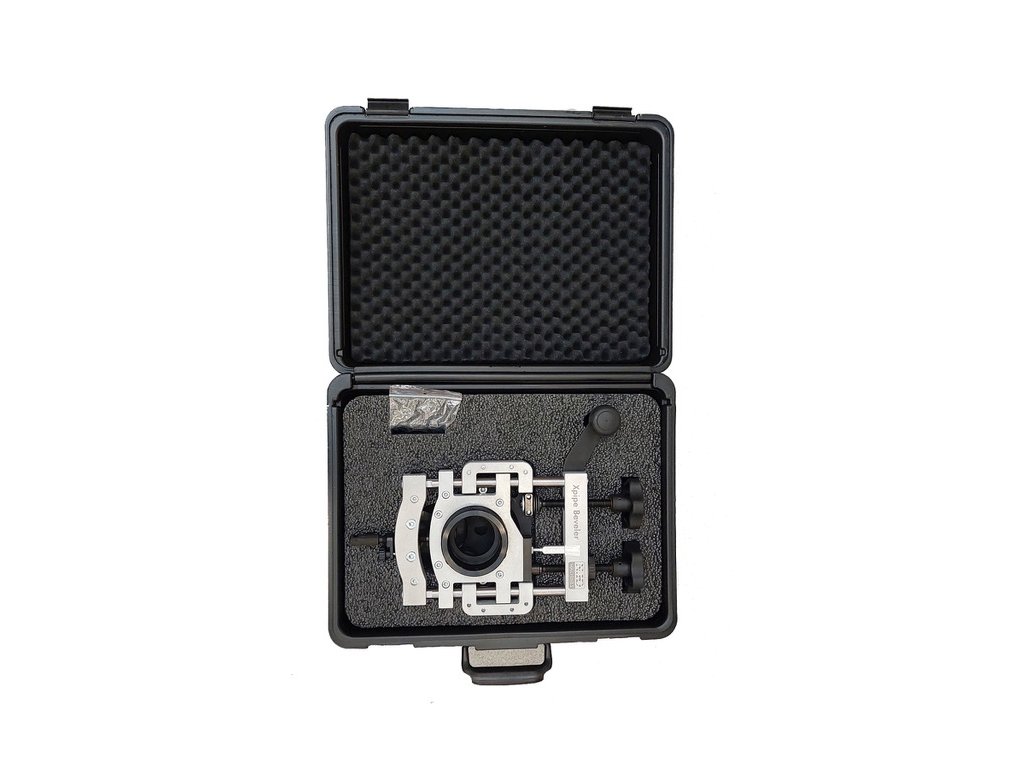

- Walizka transportowa
- Instrukcja obsługi
Art. Nr.: 25500
Produkty powiązane
-
Kod : 25250S
-
Kod : 27220
-
Kod : 27220S
| Waga | 9 kg |
| Gewicht (ohne Maschine): (?) | 8,4 kg |
| Fasenwinkel: | 30°, 45° und 60° |
| Fasenbreite (Hypotenuse): | 10 mm (B10 ELECTRA) / 15 mm (B15 ELECTRA / B15 AIR) |
| Rundungsradius: | R 2,5 mm, R 3,5 mm, R 4,00 mm |
| min. Aussendurchmesser: | ≥ AD 85 mm |
| Wandstärke Außendurchmesser: | 2,5 mm – 15 mm |
| min. Innedurchmesser: | ≥ ID 500 mm (kleiner nur auf Anfrage) |
| Wandstärke Innendurchmesser: | 5 mm - 15 mm |
| Mindesteinspanntiefe: | 80 mm |
| Wandstärke bei Flach-Stahl: | 3 mm - 20 mm |
