Machine à chanfreiner B10 ELECTRA
- Largeur maximale de chanfreinage 10 mm
- Arrondi des arêtes
Conçue pour le chanfreinage et l'ébavurage de pièces, de rayons internes et externes et de trous.
Spécialement conçue pour la réalisation de chanfreins et la préparation au soudage.
Conception durable et stable sans compromis.
Grâce à la conception spéciale de la tête de coupe, vous économiserez ½ insert pour des réductions allant jusqu'à 8 mm / 0,31 pouce de la largeur de chanfrein.
- Échelle pour un réglage précis de la taille du chanfrein.
- Pour le chanfreinage et l'ébavurage de l'acier, de l'aluminium et d'autres matériaux.
- Tête remplaçable pour modifier l'angle de chanfrein.
- Équipement puissant et portable.
- Contrôle électronique de la vitesse.
- Fonction d'arrondi des bords, préparation avant le traitement de surface.
- Fabriqué en République tchèque, avec un moteur allemand haute performance.
Caractéristiques techniques :
- Largeur de biseautage max. : 0 à 10 mm / 0 à 0,4 pouce < 400 MPa / 58 015 PSI, 0 à 5 mm / 0 à 0,2 pouce > 400 MPa / 58 015 PSI
- Angle de chanfrein : tête remplaçable 0° / 30° / 37,5° / 45° / 50° / 60° - autres angles sur demande
- Rayon d'arrondi : R 2,5 mm / R 3,5 mm / R 4 mm, R 0,1 pouce / R 0,14 pouce / R 0,16 pouce
- Moteur : 1 700 W
- Vitesse :2 700-8 500 tr/min
- Protection contre les surcharges : thermique
- Alimentation : manuelle
- Poids : 6 kg / 13,2 lb
Inclus dans le prix :
- Système de biseautage B10 ELECTRA sans tête de fraisage
- Emballage en carton
- Outils de fonctionnement
- Manuel d'utilisation
Référence : 25300
________________________________________________________________________________________
Chanfreineuse Xpipe (accessoire pour machines B-Line)
- Largeur maximale de chanfreinage de 10 mm
- Compatible avec les modèles B10 ELECTRA, B15 ELECTRA et B15 AIR

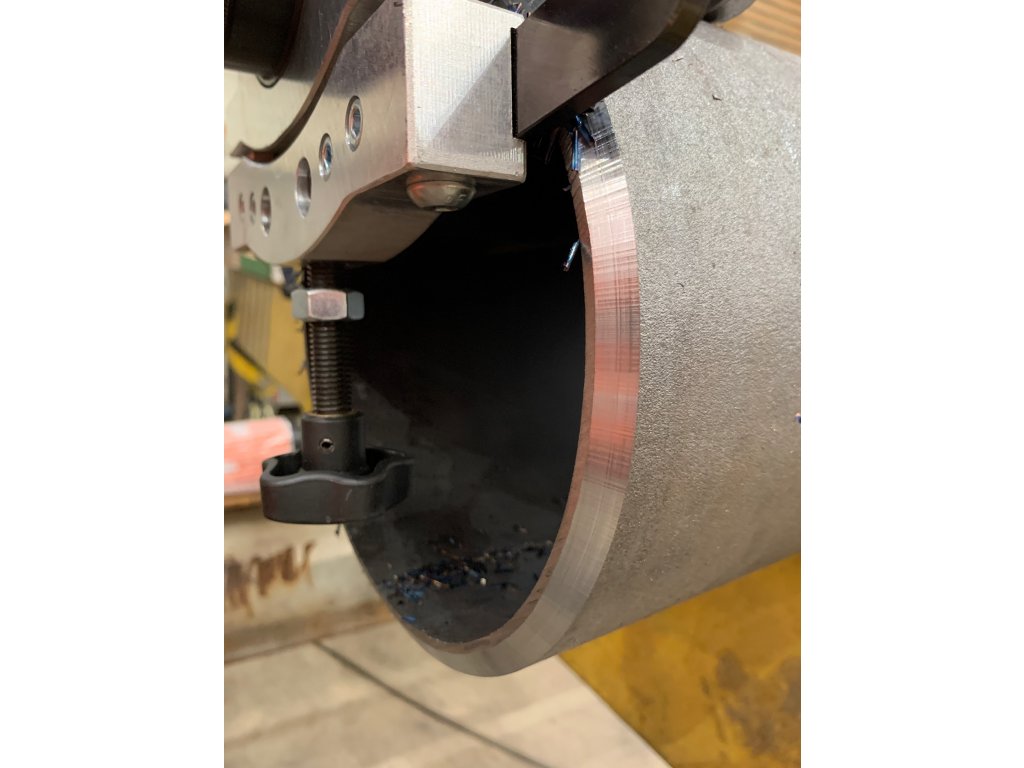

Chanfreins sécurisés et ergonomiques sur des tubes

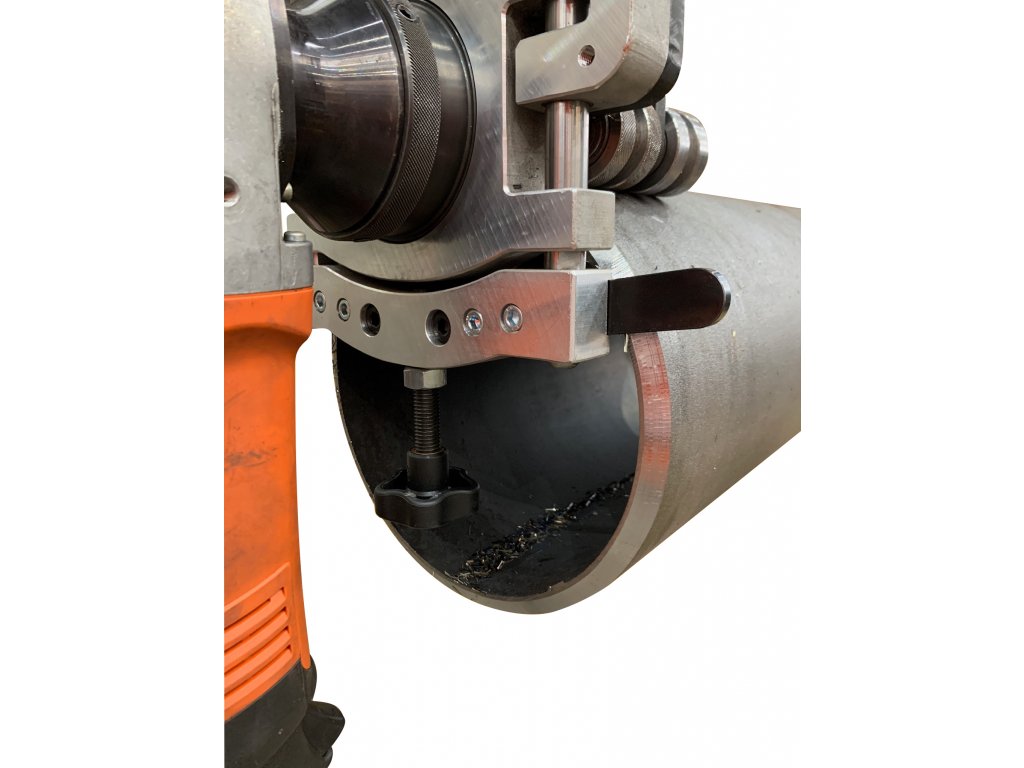

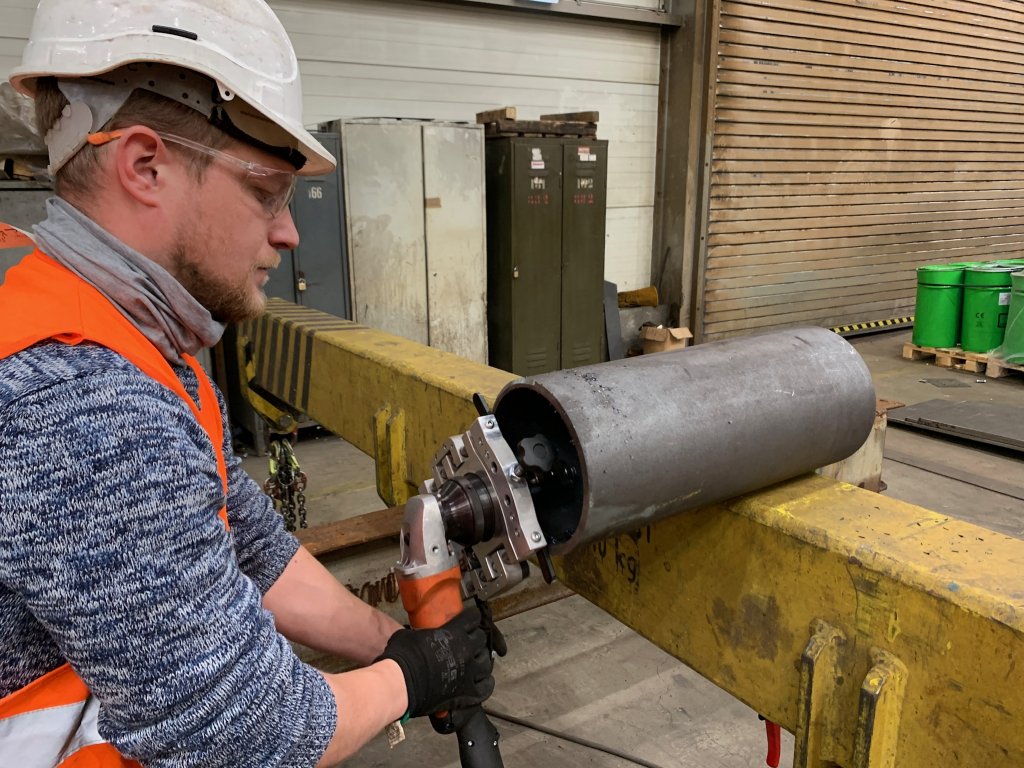

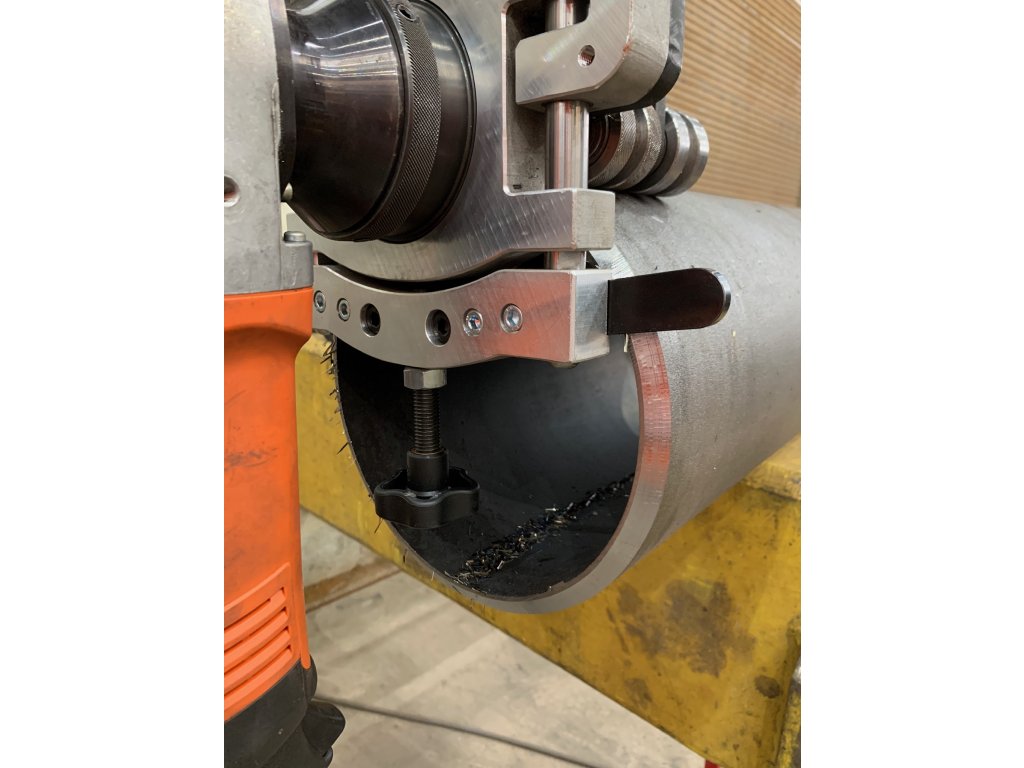

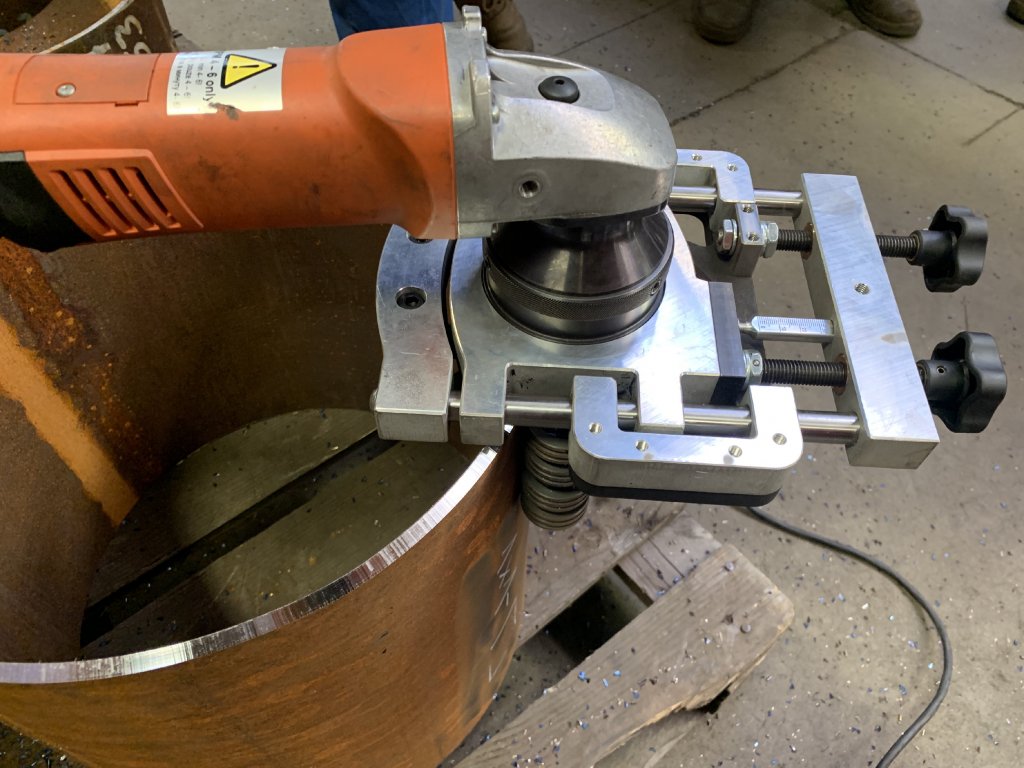

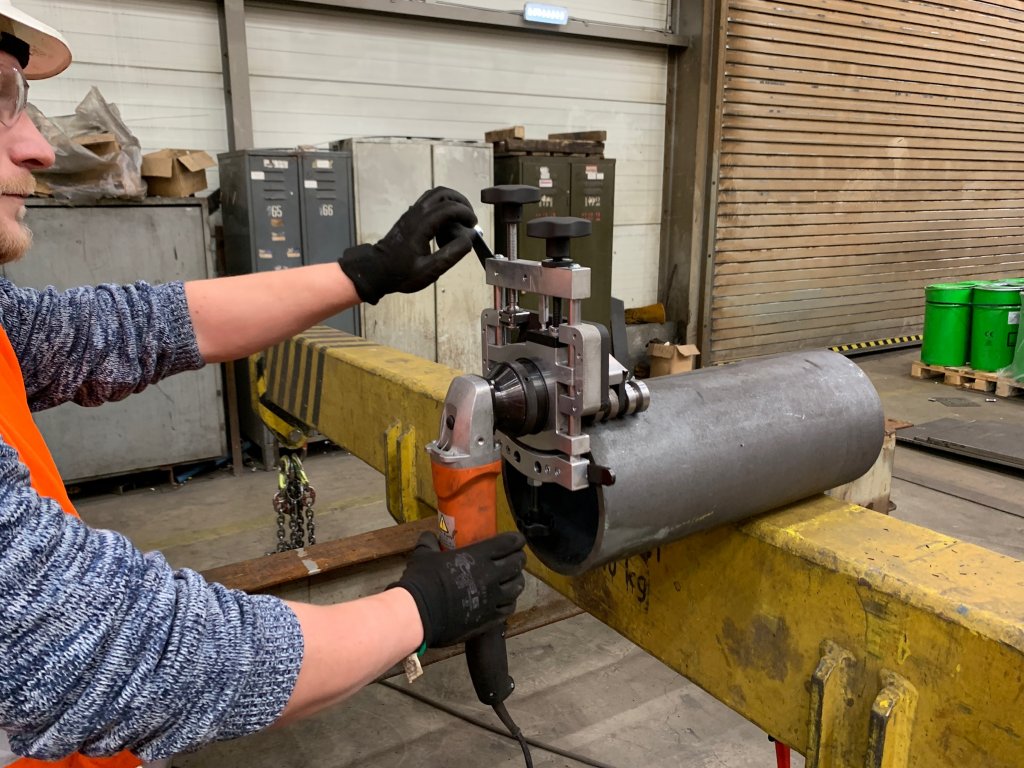

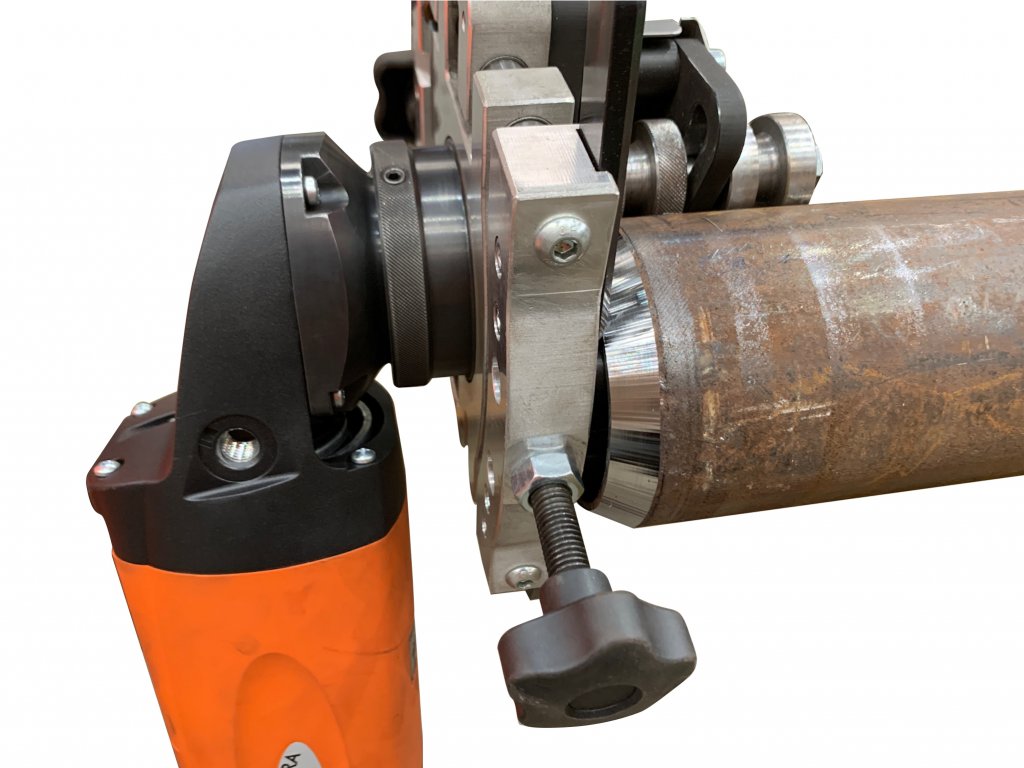

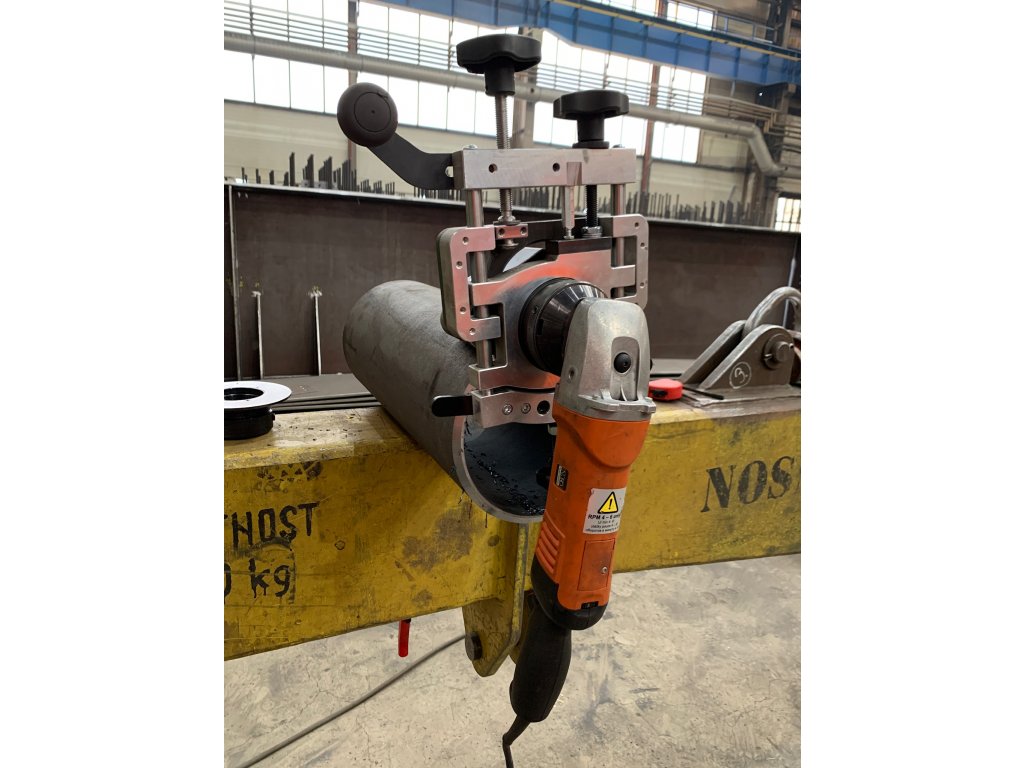

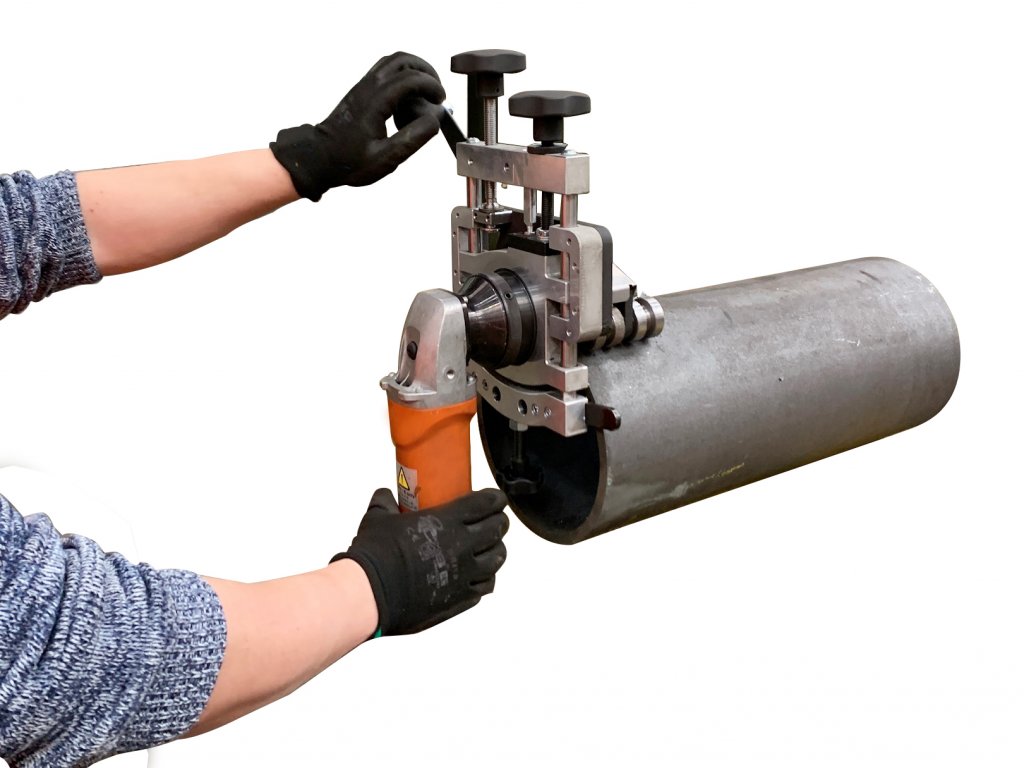

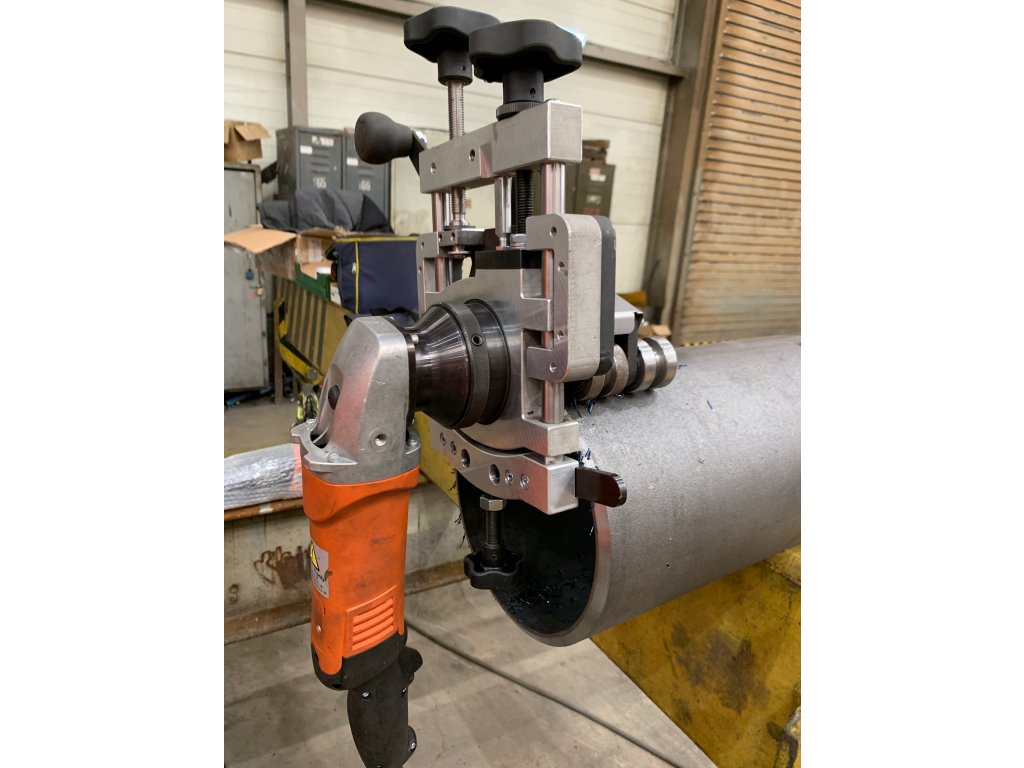

Station de maintien et de protection pour réaliser des chanfreins sur des tubes.
Elle permet la fixation de chanfreineuses B10 Electra ou B15 Electra et permet le maintien de la machine sur le tube ainsi qu’un usinage guidé, l’opérateur n’a plus besoin de surveiller les appuis et de gérer la rotation simultanément.
Caractéristiques de l’accessoire pour chanfreins tubes X-PIPE
Chanfreineuse pour un usinage facile et rapide des tubes à partir de Ø 95 mm (3.75″).
- Le diamètre maximal du tube n’est pas limité, et l’outil peut être utilisé sur des matériaux plats.

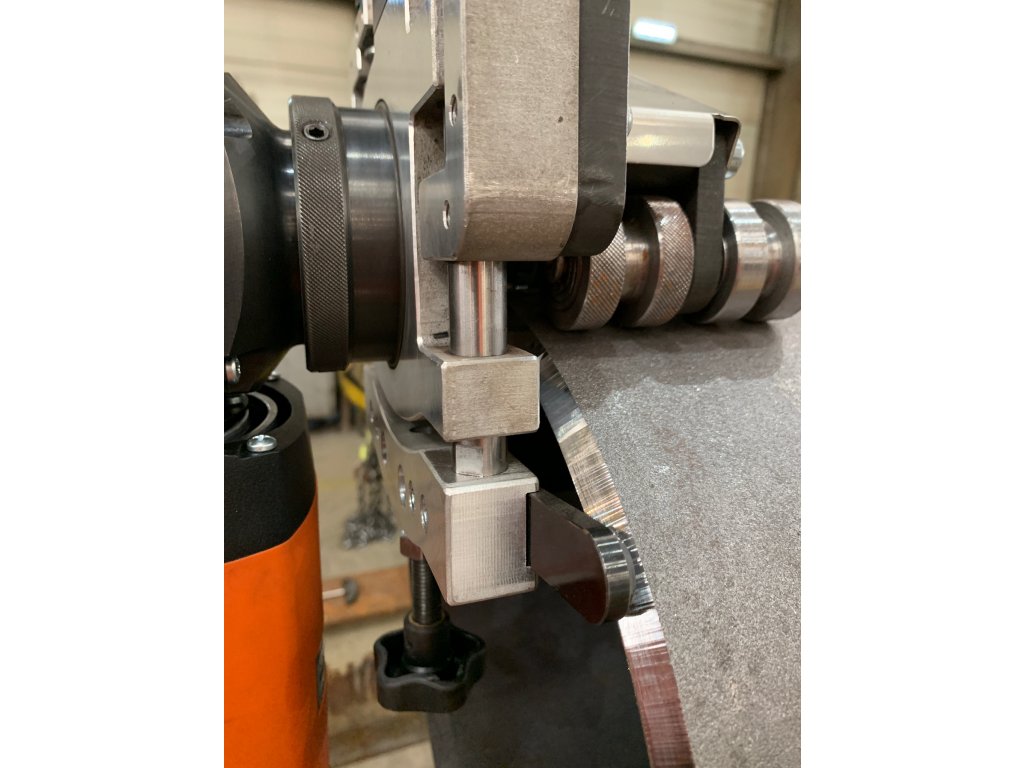

- Le mécanisme unique des rouleaux de serrage et de guidage assure un guidage précis et confortable autour de la circonférence du tube usiné ou le long du bord de la tôle.
- Le châssis robuste garantit une coupe constante avec un minimum de vibrations possibles et une stabilité sans compromis de l’angle de chanfrein sélectionné.
- Cet accessoire est conçu pour fonctionner avec les chanfreineuses B10 Electra, B15 Electra et B15 AIR.
- La profondeur du chanfrein peut être réglée en continu, et les valeurs sont lues sur l’échelle intégrée.
- Des roulements spéciaux unidirectionnels empêchent tout rebond lors de l’approche du matériau, assurant ainsi un processus de chanfreinage vraiment sûr et confortable.
- La valeur d’usinage réglée peut être assurée, et une profondeur de chanfrein constante peut être garantie même sur un grand nombre de tubes.
- Grâce au montage unique et flexible des galets, l’outil peut également gérer toutes les irrégularités et imprécisions autour de la circonférence du tube.
- La construction légère en aluminium du châssis de la machine garantit une manipulation confortable du produit.
- La poignée ergonomique et rotative augmente la productivité du travail et contribue à la sécurité d’utilisation du produit.
- Le carter sécurité installé empêche les projections dangereuses de copeaux et le couvercle protège l’opérateur d’éventuelles blessures.
Données techniques de l’accessoire pour chanfreins tubes X-PIPE
- Compatibles avec les machines : B10 ELECTRA, B15 ELECTRA a B15 AIR
- Angle de chanfrein : selon la tête de fraisage : 0 à 60°
- Largeur du chanfrein : selon la machine utilisée : 10 – 15 mm
- Gamme (usinage du diamètre extérieur OD) : > Ø 95 mm / 3.75″.
- Epaisseur de la paroi (usinage du diamètre extérieur OD) : 2,5 à 15 mm / 0.01″ à 0.6″.
- Portée (usinage du diamètre intérieur ID) : > Ø 500 mm / 20″ (Ø inférieur avec accessoires spéciaux)
- Épaisseur de la paroi (usinage du diamètre intérieur ID) : 5 – 15 mm
- Profondeur de serrage minimale : 80 mm
- Alimentation : manuelle
- Poids : 8,4 kg (sans machine B10 / B15)

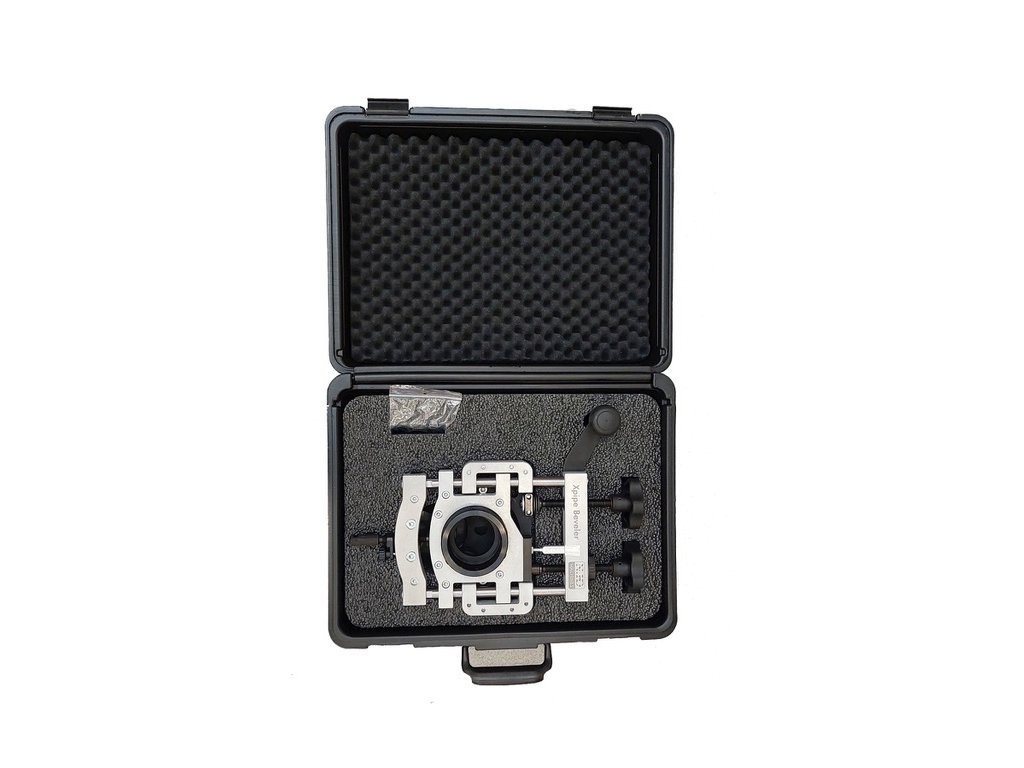

Compris dans la livraison
- Chanfreineuse X-PIPE (sans machine B10 / B15)
- Emballage carton
- Outils d’utilisation
- Manuel d’utilisation
Référence : 25500
Produits alternatifs
-
Tipp
Expédition gratuite
Code: 25305
-
Expédition gratuite
Code: 25302
-
Expédition gratuite
Code: 25300
-
Neu
Code: 25500
-
Code: 25350
| Poids |
17 kg |
|
Gewicht B10 ELECTRA:
|
6 kg |
|
Gewicht Xpipe Beveler:
|
8,4 kg |
|
Fasenwinkel:
|
Austauschbare Fräse 30°, 37,5°, 45°, 50°, 60°- andere Winkel auf Anfrage |
|
Fasenbreite (Hypotenuse):
|
0 - 10 mm ≤ 400 Mpa / 0 - 5 mm ≥ 400 Mpa |
|
Rundungsradius:
|
R 2,5 mm, R 3,5 mm, R 4,00 mm |
|
Motor:
|
1700 W |
|
Drehzahl:
|
2700 - 5800 rpm |
|
Überspannungsschutz:
|
Thermisch |
|
Vorschub:
|
Handgeführt |
|
min. Aussendurchmesser:
|
≥ AD 85 mm |
|
Wandstärke Außendurchmesser:
|
2,5 mm – 15 mm |
|
min. Innedurchmesser:
|
≥ ID 500 mm (kleiner nur auf Anfrage) |
|
Wandstärke Innendurchmesser:
|
5 mm - 15 mm |
|
Mindesteinspanntiefe:
|
80 mm |
|
Wandstärke bei Flach-Stahl:
|
3 mm - 20 mm |
