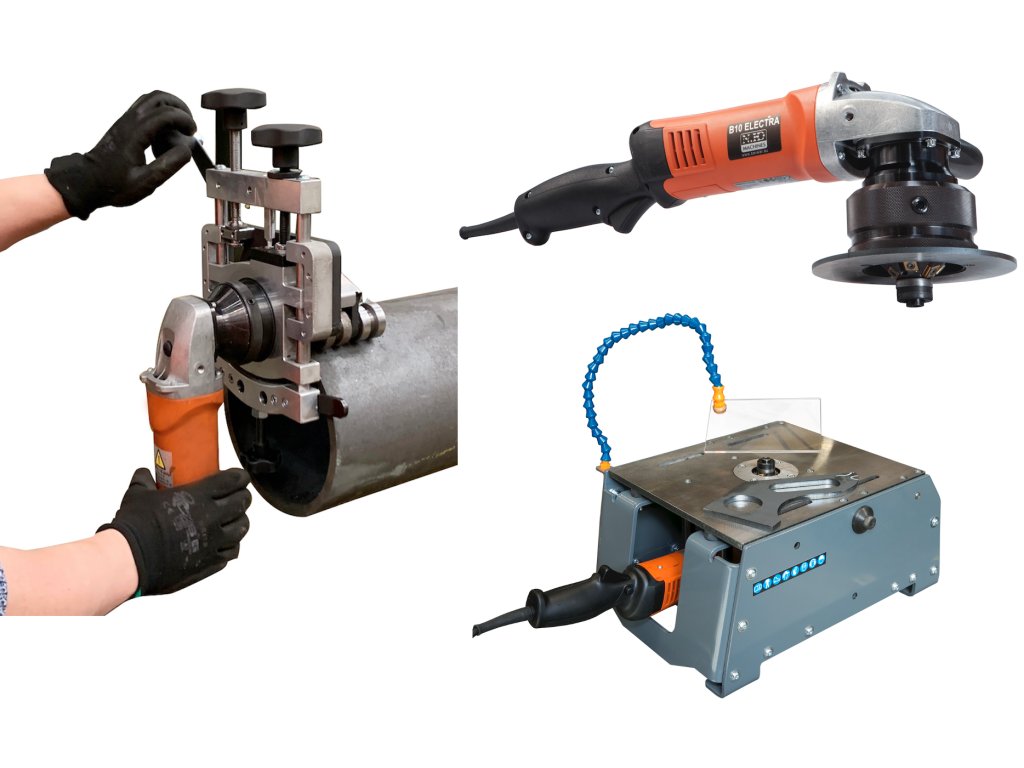

Description de la traduction
Chanfreineuse Portative B10 electra sans la tête
- Largeur maximale de chanfreinage 10 mm
- Arrondi des arêtes
Chanfreineuse portative et ébavureuse légère et polyvalente.
La chanfreineuse portative B10 Electra permet le chanfreinage jusqu’à 10 mm ainsi que l’élimination des bavures. La chanfreineuse portative B10 Electra est équipée d’un variateur de vitesse qui permet donc d’usiner des matériaux divers comme l’acier ou l’inox.
La tête de chanfreinage interchangeable permet l’utilisation de l’angle voulu ou l’adaptation de tête rayonnées ce qui fait de cette chanfreineuse portative une machine très polyvalente.
Caractéristiques de la chanfreineuse portative B10 Electra
Chanfreineuse portative destinée à la réalisation de chanfreins sur tôles acier, des rayons intérieurs et extérieurs, ainsi qu’au chanfreinage des orifices, la B10 Electra a donc été développée spécialement pour la production de chanfreins apparents et pour la préparation à la soudure.
- Le réglage de la taille du chanfrein ne nécessite aucun outil
- Convient pour le travail des aciers, de l’aluminium et autres matériaux
- Munie d’une tête interchangeable pour des chanfreins de 30° – 37,5° – 45° – 50° – 60°
- dispositif manuel performant
Informations techniques Chanfreineuse portative B10 Electra
- Angle de chanfreinage : 30° – 37,5° – 45° – 50° – 60°
- Largeur du chanfrein : 0 – 10 mm < 58 015 PSI / 400 N/mm2; 0 – 5mm > 58 015 PSI / 400 N/mm2
- Diamètre minimum par angle de tête :
30° → Ø 30 mm
37,5° → Ø 26 mm
45° → Ø 26 mm
50° → Ø 19 mm
- Diamètre minimum par tête rayonnée :
R 2,5 mm → Ø 30 mm
R 3,5 – 4 mm → Ø 39,5 mm
- Moteur : 230V/ 50 Hz
- Puissance du moteur : 1500 W (1700 W)
- Vitesse : 2 500 – 8 000RPM /(2700-8500 RPM)
- Poids : environ 6 kg
Compris dans la livraison
- Chanfreineuse B10 Electra
- Manuel d’utilisation
Référence : 25300
________________________________________________________________________________________
Le système de chanfreinage B-Dock (accessoire pour machines B-Line)
- Largeur maximale de chanfreinage de 5 mm
- Compatible avec les modèles B10 ELECTRA et B15 ELECTRA
Chanfreins sécurisés sur petites pièces
Station de guidage et de protection pour réaliser des chanfreins sur des petites pièces.
Elle permet la fixation de chanfreineuse B10 ou B15 et comprend des dispositifs de protection pour réaliser des chanfreins sur des petites pièces. Les pièces sont poussées par l’opérateur. La station dispose de dispositifs de guidage pour les chanfreins linéaires ou les tubes.
Caractéristiques
La station de travail B-Dock permet d’utiliser les B10-B15 Electra fixes pour le chanfreinage de petites pièces. Elle est conçue pour le chanfreinage de petites pièces difficiles à maintenir et à chanfreiner de manière habituelle.
- Le système conserve tous les avantages de la chanfreineuse manuelle B10 Electra, B15 Electra.
- Le système B-Dock permet de chanfreiner des formes irrégulières, des pièces droites et des trous.
- Les rayons sont également possibles avec la tête de fraisage pour inserts rayonnés.
- Les accessoires de guidage combinés à un ajustement facile et vertical de la table de travail permettent le chanfreinage des tubes.
- Table inclinable pour la fixation facile de B10 Electra, B15 Electra
- Position verticale de la table pour un chanfreinage pratique
- Fixations de guide et guide pour tube inclus dans le prix
- Le bouclier de protection réglable augmente la sécurité du travail
- La conception robuste assure un chanfreinage de précision et la durabilité du B-Dock
- La surface de travail en Hardox est résistante à l’usure
- Le système est léger, donc facile à transporter
- Compatible avec les machines B10 Electra ou B15 Electra
Données techniques
- Largeur de chanfrein Max. : 0 à 5 mm
- Rayon : R 2,5 mm, R 3,5 mm, R 4 mm
- Angle : 30 ° – 37,5 ° – 45 ° – 50 ° – 60 ° – autres angles sur demande
- Moteur : 1.700 W
- Vitesse : 2.700 – 8.500 tr / min
- Protection contre la surcharge : thermique
- Avance : manuelle
- Poids B-Dock : 28 kg
- Poids B10 Electra : 6 kg
- Poids B15 Electra : 9,5 kg
Compris dans la livraison
- Station de travail B-Dock
- Emballage en carton
- Manuel utilisation
Référence : 25350
________________________________________________________________________________________
Chanfreineuse Xpipe (accessoire pour machines B-Line)
- Largeur maximale de chanfreinage de 10 mm
- Compatible avec les modèles B10 ELECTRA, B15 ELECTRA et B15 AIR

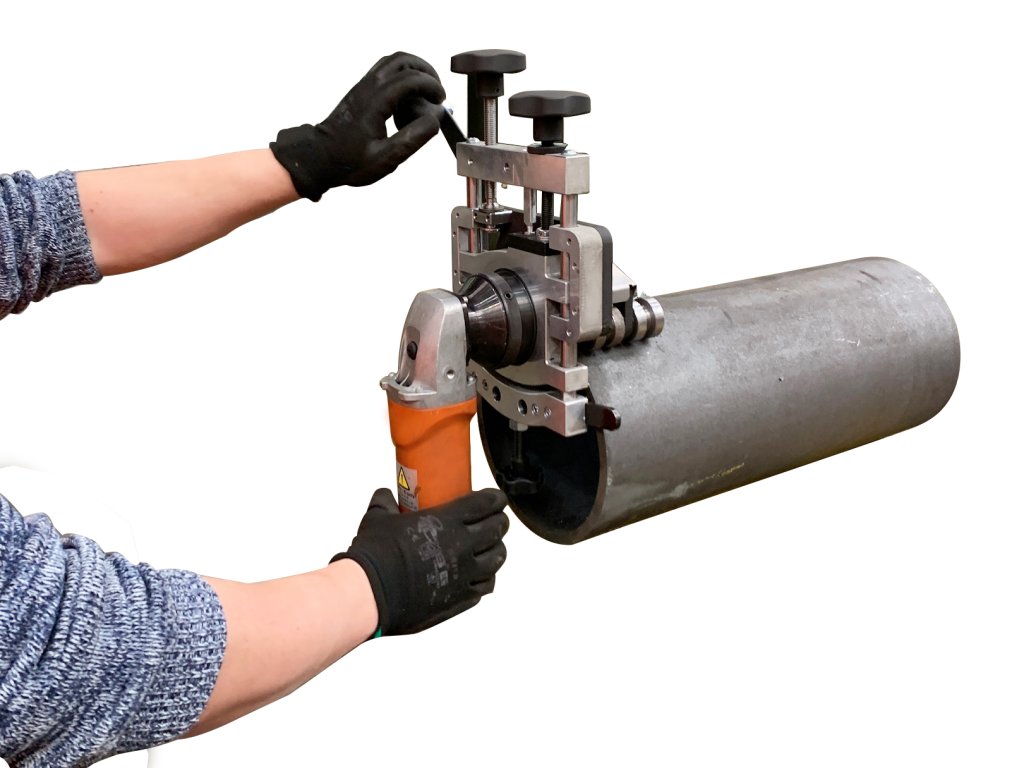

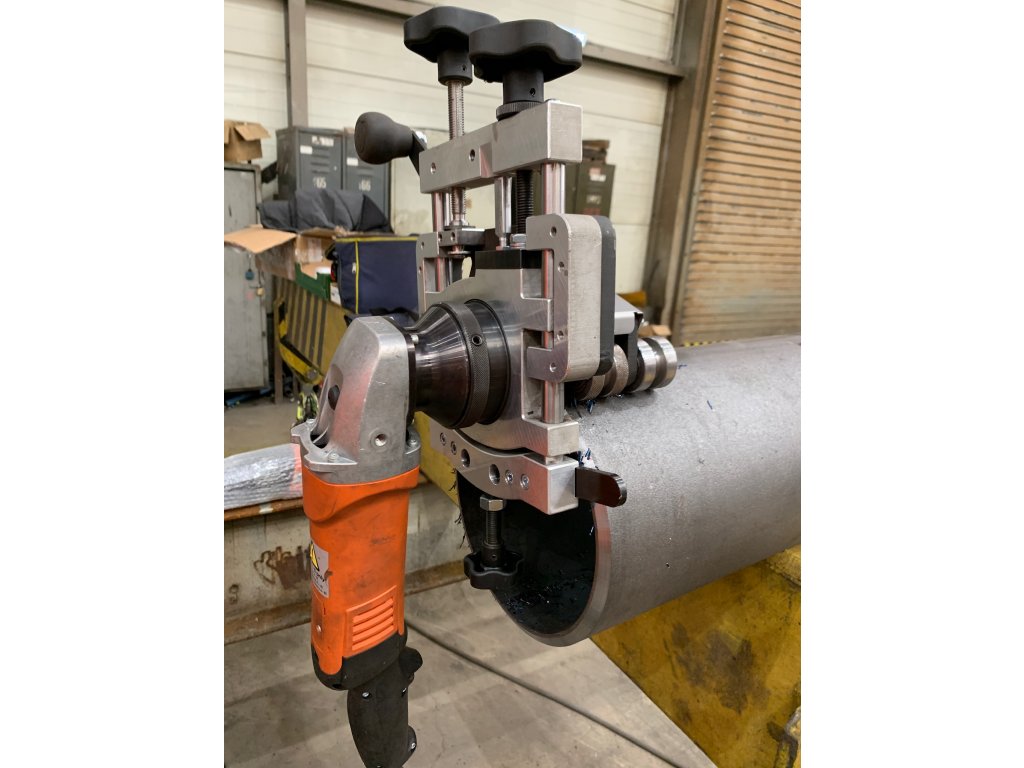

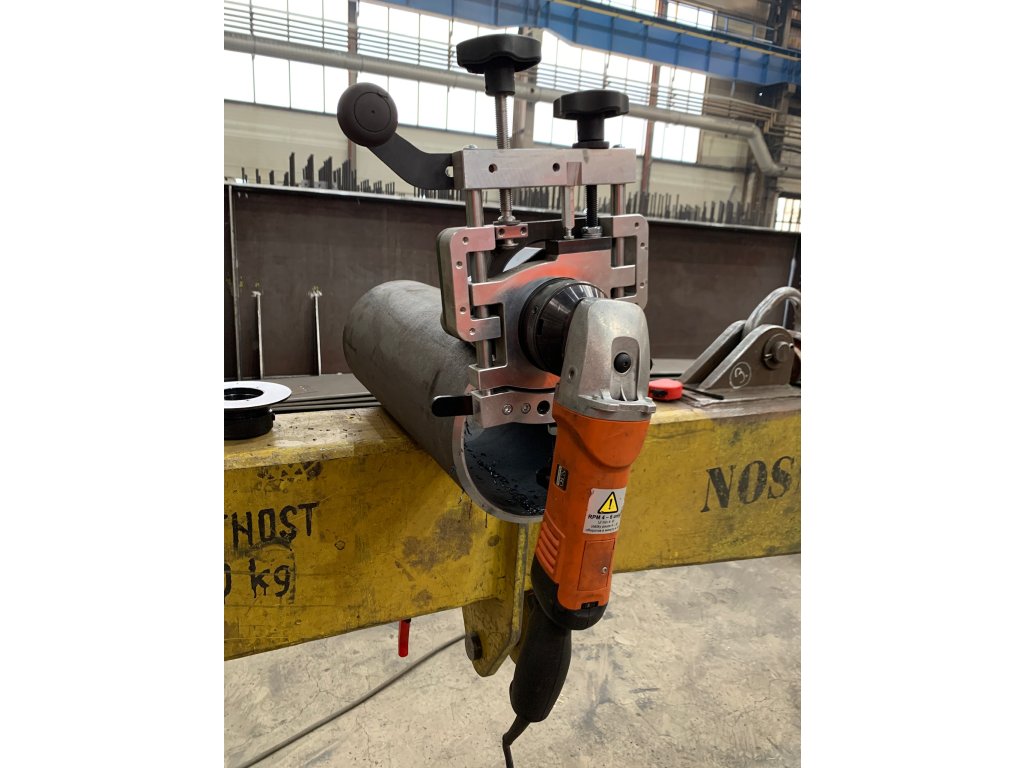

Chanfreins sécurisés et ergonomiques sur des tubes

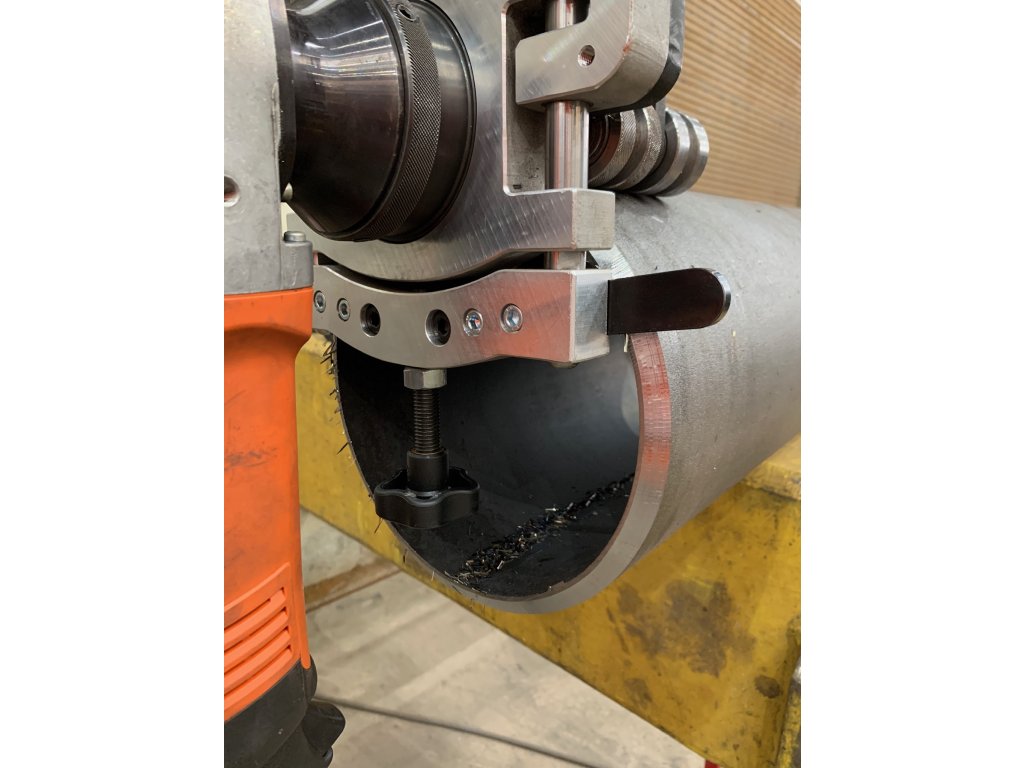

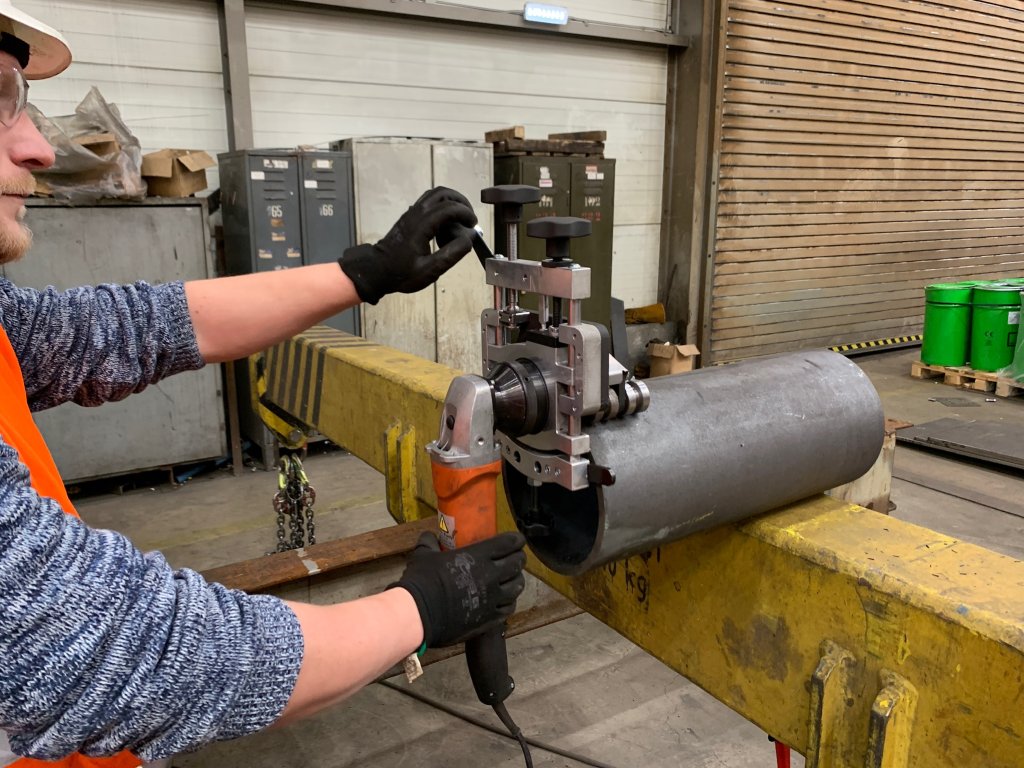

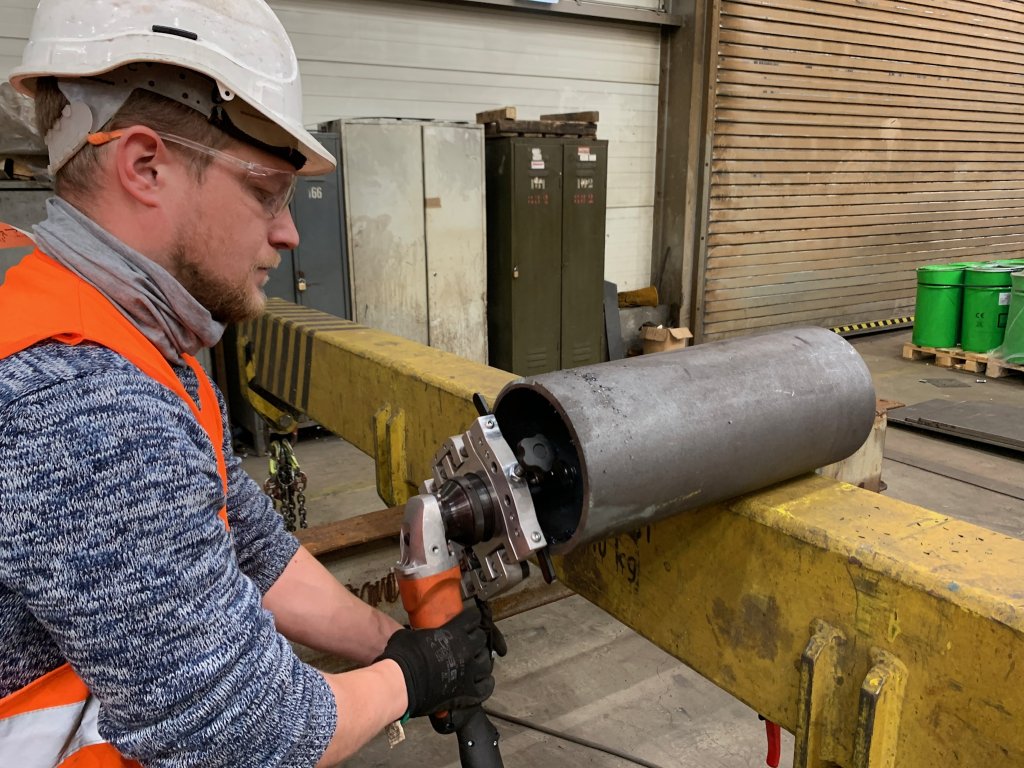

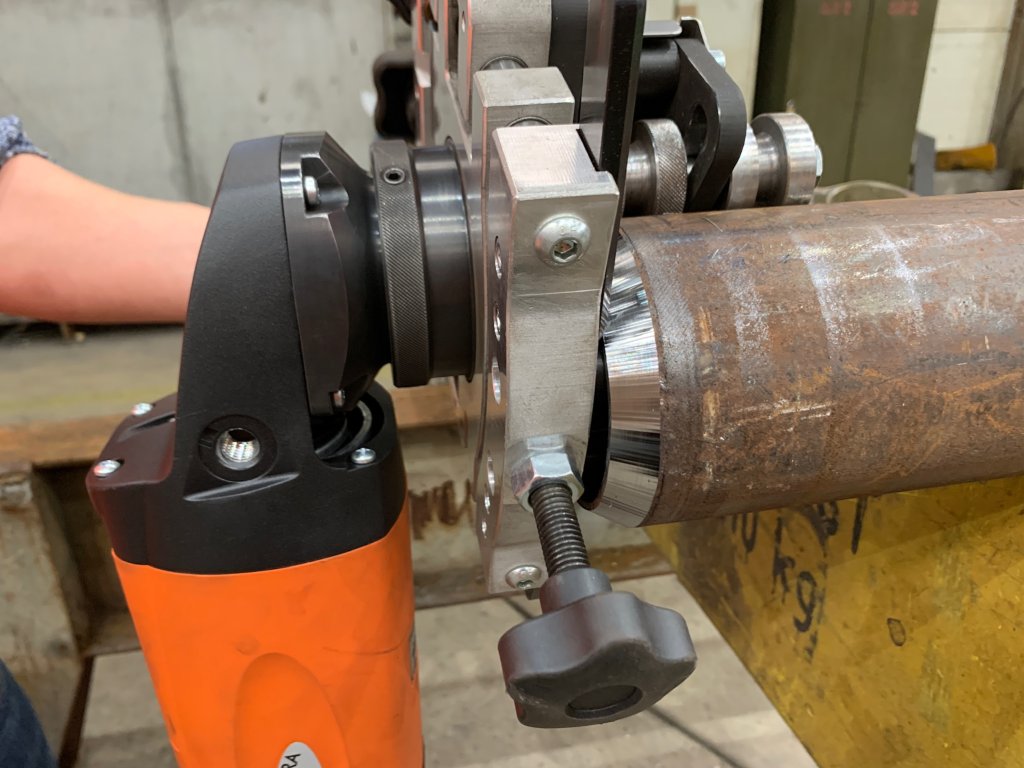

Station de maintien et de protection pour réaliser des chanfreins sur des tubes.
Elle permet la fixation de chanfreineuses B10 Electra ou B15 Electra et permet le maintien de la machine sur le tube ainsi qu’un usinage guidé, l’opérateur n’a plus besoin de surveiller les appuis et de gérer la rotation simultanément.
Caractéristiques de l’accessoire pour chanfreins tubes X-PIPE

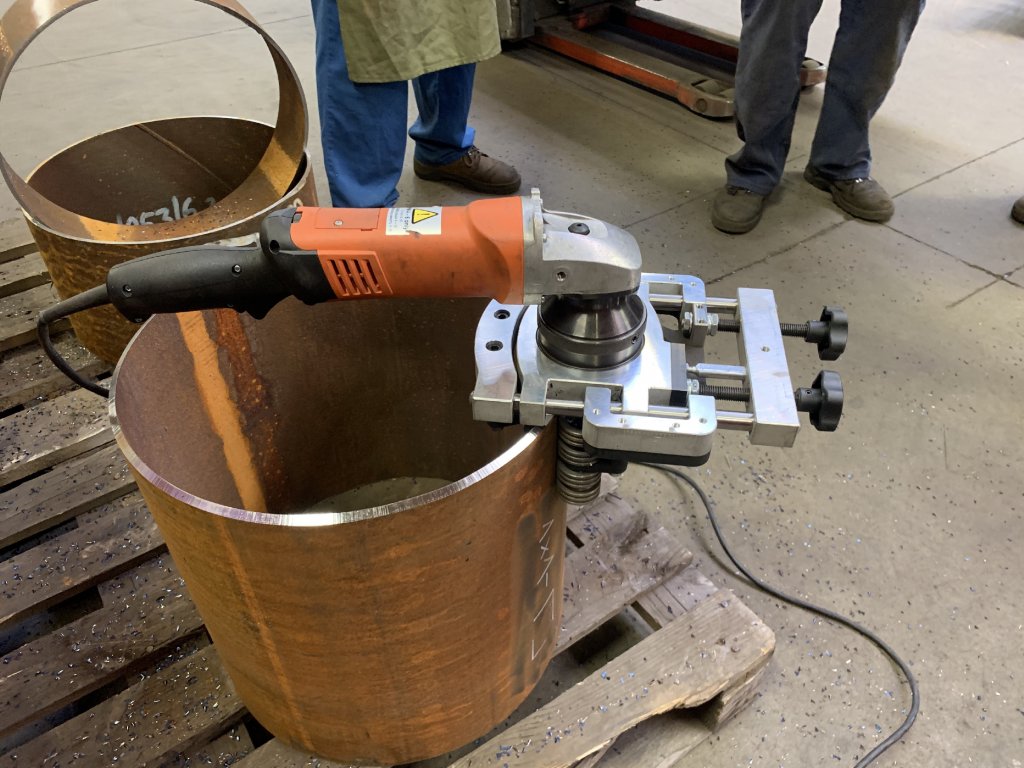

Chanfreineuse pour un usinage facile et rapide des tubes à partir de Ø 95 mm (3.75″).
- Le diamètre maximal du tube n’est pas limité, et l’outil peut être utilisé sur des matériaux plats.

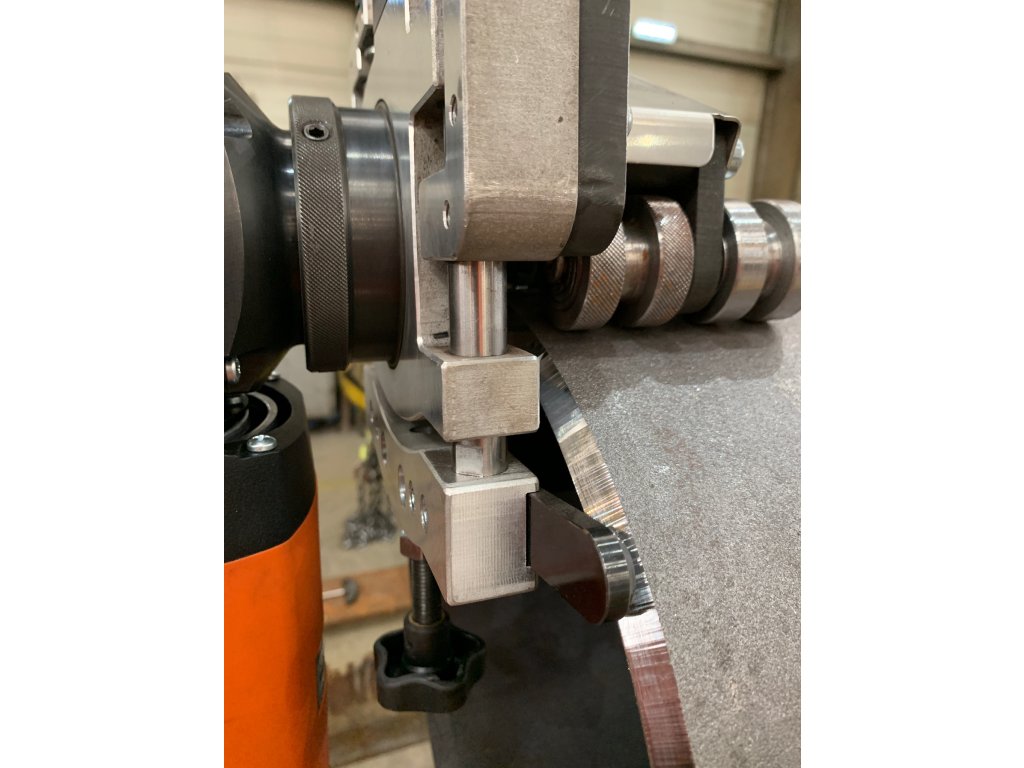

- Le mécanisme unique des rouleaux de serrage et de guidage assure un guidage précis et confortable autour de la circonférence du tube usiné ou le long du bord de la tôle.
- Le châssis robuste garantit une coupe constante avec un minimum de vibrations possibles et une stabilité sans compromis de l’angle de chanfrein sélectionné.
- Cet accessoire est conçu pour fonctionner avec les chanfreineuses B10 Electra, B15 Electra et B15 AIR.
- La profondeur du chanfrein peut être réglée en continu, et les valeurs sont lues sur l’échelle intégrée.
- Des roulements spéciaux unidirectionnels empêchent tout rebond lors de l’approche du matériau, assurant ainsi un processus de chanfreinage vraiment sûr et confortable.

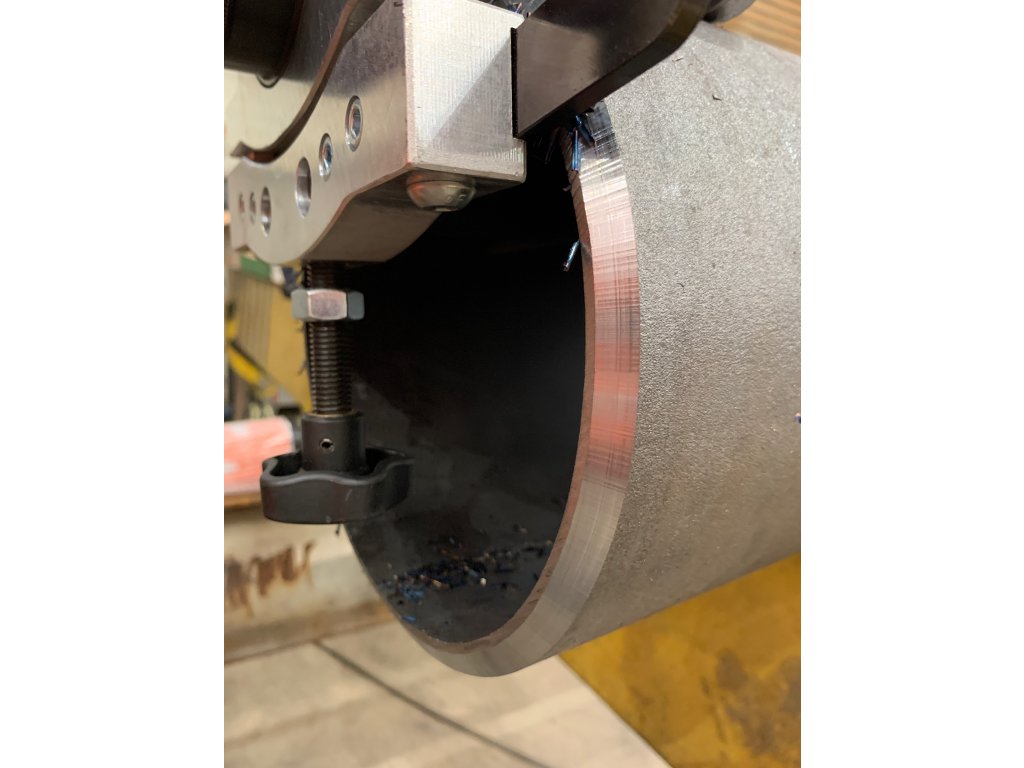

- La valeur d’usinage réglée peut être assurée, et une profondeur de chanfrein constante peut être garantie même sur un grand nombre de tubes.
- Grâce au montage unique et flexible des galets, l’outil peut également gérer toutes les irrégularités et imprécisions autour de la circonférence du tube.
- La construction légère en aluminium du châssis de la machine garantit une manipulation confortable du produit.
- La poignée ergonomique et rotative augmente la productivité du travail et contribue à la sécurité d’utilisation du produit.
- Le carter sécurité installé empêche les projections dangereuses de copeaux et le couvercle protège l’opérateur d’éventuelles blessures.
Données techniques de l’accessoire pour chanfreins tubes X-PIPE
- Compatibles avec les machines : B10 ELECTRA, B15 ELECTRA a B15 AIR
- Angle de chanfrein : selon la tête de fraisage : 0 à 60°
- Largeur du chanfrein : selon la machine utilisée : 10 – 15 mm
- Gamme (usinage du diamètre extérieur OD) : > Ø 95 mm / 3.75″.
- Epaisseur de la paroi (usinage du diamètre extérieur OD) : 2,5 à 15 mm / 0.01″ à 0.6″.
- Portée (usinage du diamètre intérieur ID) : > Ø 500 mm / 20″ (Ø inférieur avec accessoires spéciaux)
- Épaisseur de la paroi (usinage du diamètre intérieur ID) : 5 – 15 mm
- Profondeur de serrage minimale : 80 mm
- Alimentation : manuelle
- Poids : 8,4 kg (sans machine B10 / B15)

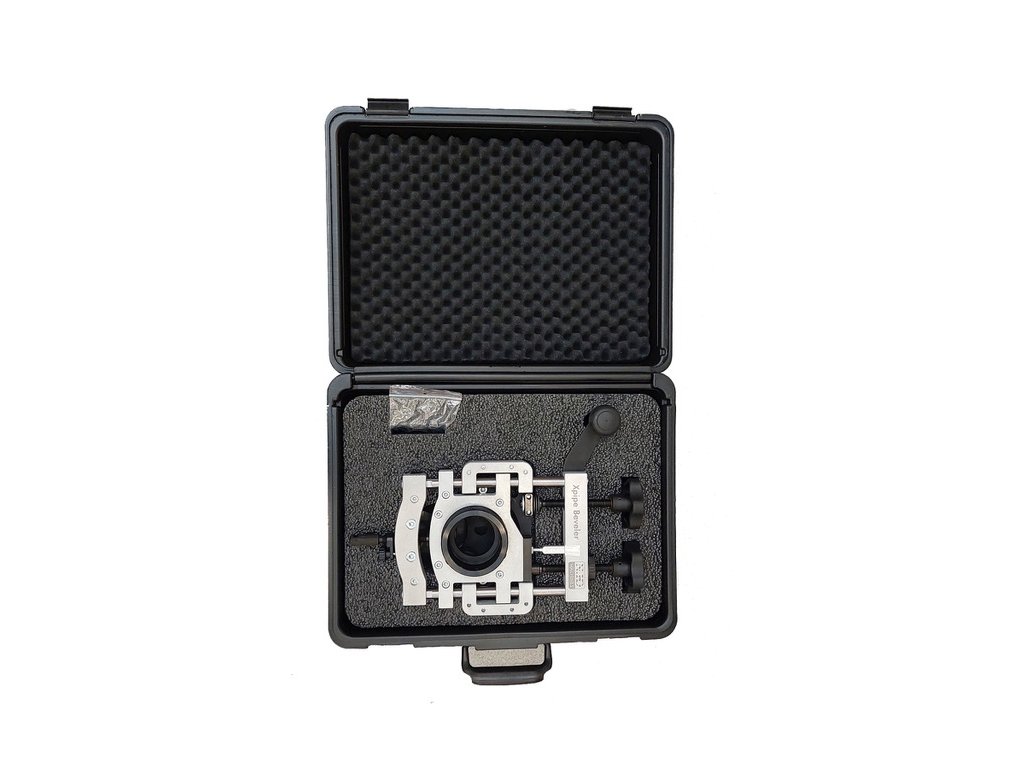

Compris dans la livraison
- Chanfreineuse X-PIPE (sans machine B10 / B15)
- Emballage carton
- Outils d’utilisation
- Manuel d’utilisation
Référence : 25500
Produits alternatifs
-
Expédition gratuite
Code: 25302
-
Expédition gratuite
Code: 25304
-
Expédition gratuite
Code: 25300
-
Neu
Code: 25500
-
Code: 25350
| Poids |
48 kg |
|
Gewicht B10 ELECTRA:
|
6 kg |
|
Gewicht: B-DOCK:
|
28 kg |
|
Gewicht Xpipe Beveler:
|
8,4 kg |
|
Fasenwinkel:
|
Austauschbare Fräse 30°, 37,5°, 45°, 50°, 60°- andere Winkel auf Anfrage |
|
Fasenbreite B10 ELECTRA:
|
0 - 10 mm ≤ 400 Mpa / 0 - 5 mm ≥ 400 Mpa |
|
Fasenbreite B10 ELECTRA + B-DOCK:
|
0 – 5 mm |
|
Rundungsradius:
|
R 2,5 mm, R 3,5 mm, R 4,00 mm |
|
Motor:
|
1700 W |
|
Drehzahl:
|
2700 - 5800 rpm |
|
Überspannungsschutz:
|
Thermisch |
|
Vorschub:
|
Handgeführt |
|
min. Aussendurchmesser:
|
≥ AD 85 mm |
|
Wandstärke Außendurchmesser:
|
2,5 mm – 15 mm |
|
min. Innedurchmesser:
|
≥ ID 500 mm (kleiner nur auf Anfrage) |
|
Wandstärke Innendurchmesser:
|
5 mm - 15 mm |
|
Mindesteinspanntiefe:
|
80 mm |
|
Wandstärke bei Flach-Stahl:
|
3 mm - 20 mm |
