Sistema de agarre de tubos Xpipe: accesorio para máquinas B-Line
Descripción

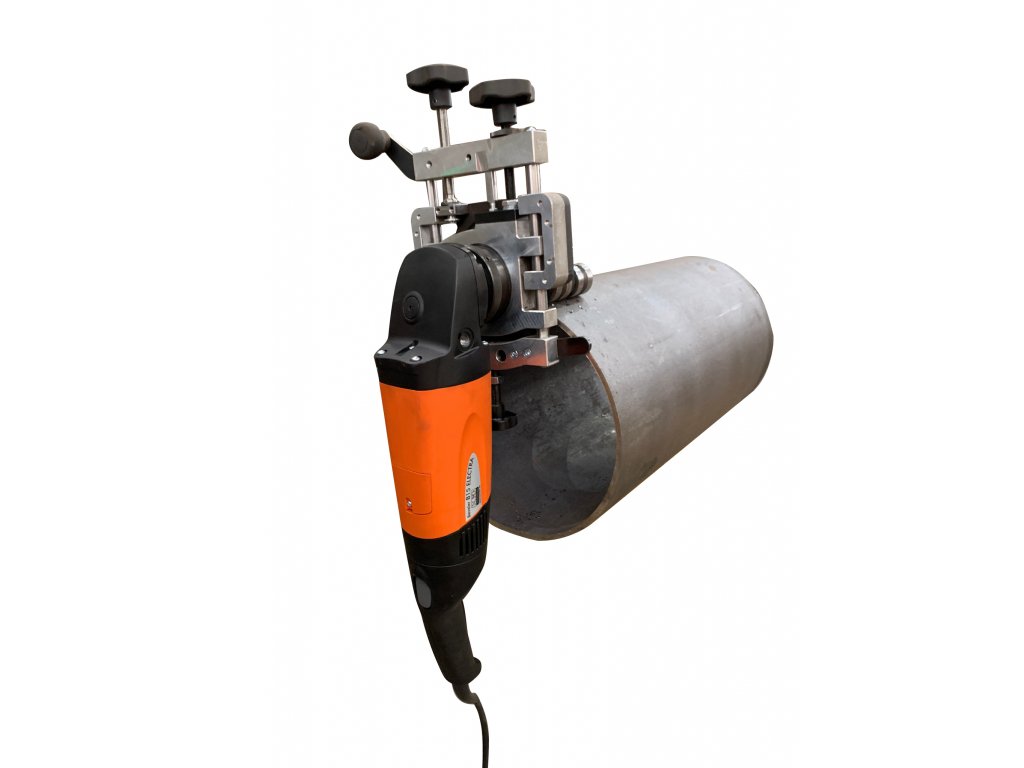

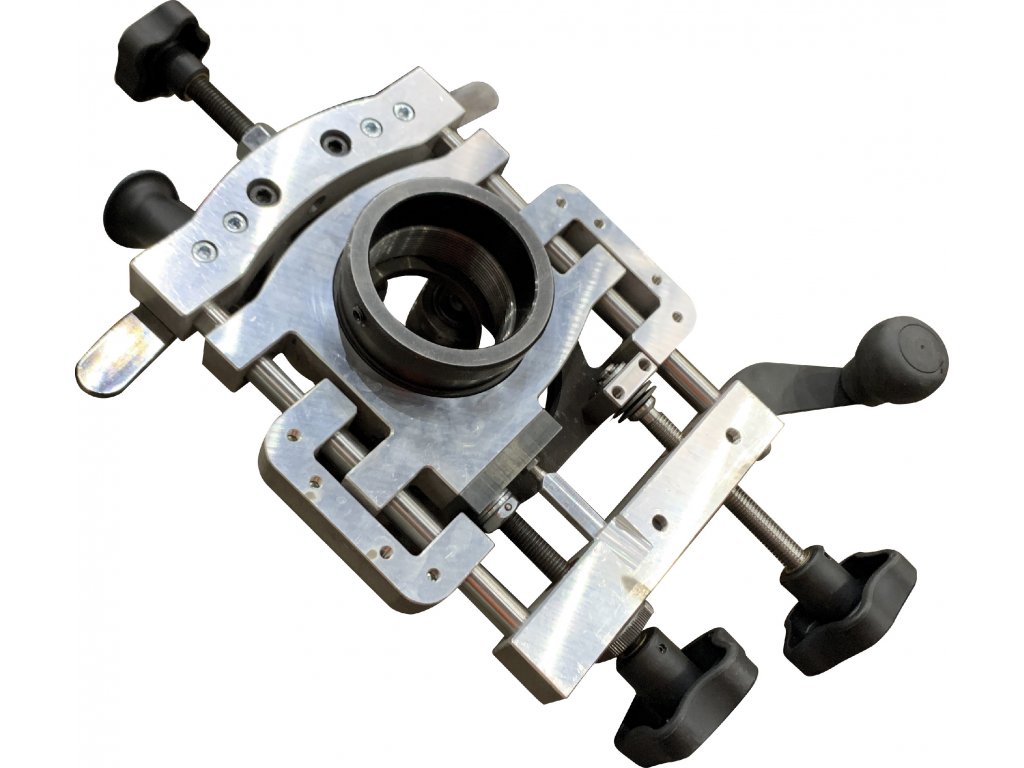

Sistema de sujeción de tubos Xpipe (accesorio para máquinas B-Line)
- Ancho máximo de biselado de 15 mm

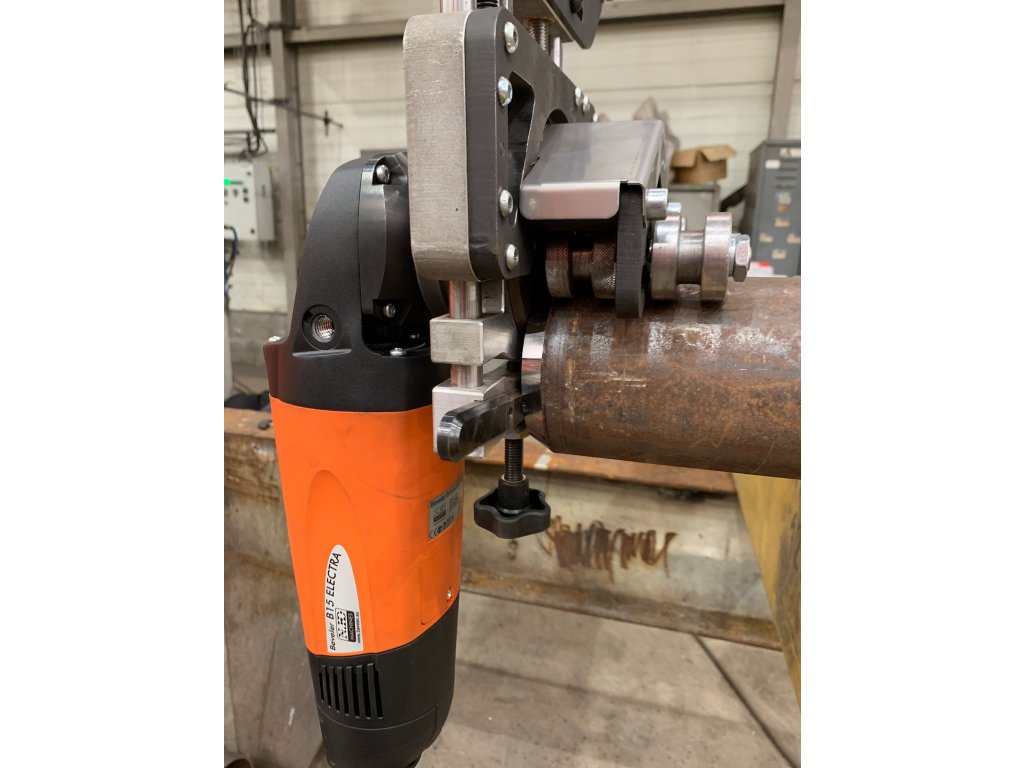

- Compatible con B10 ELECTRA, B15 ELECTRA y B15 AIR

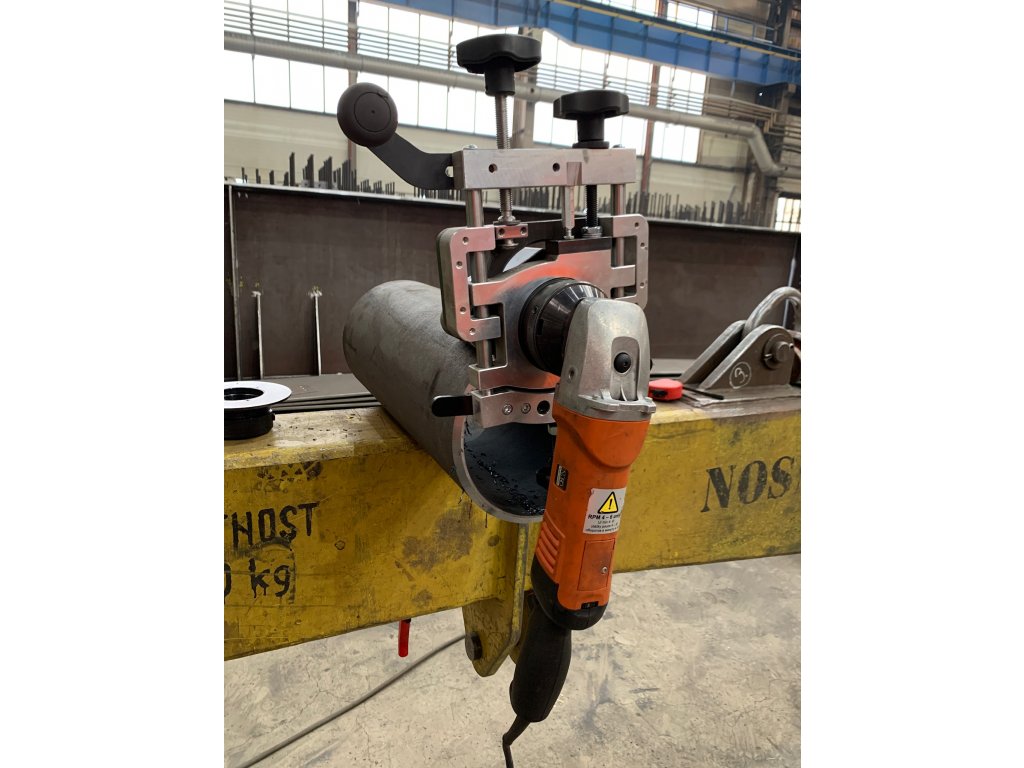

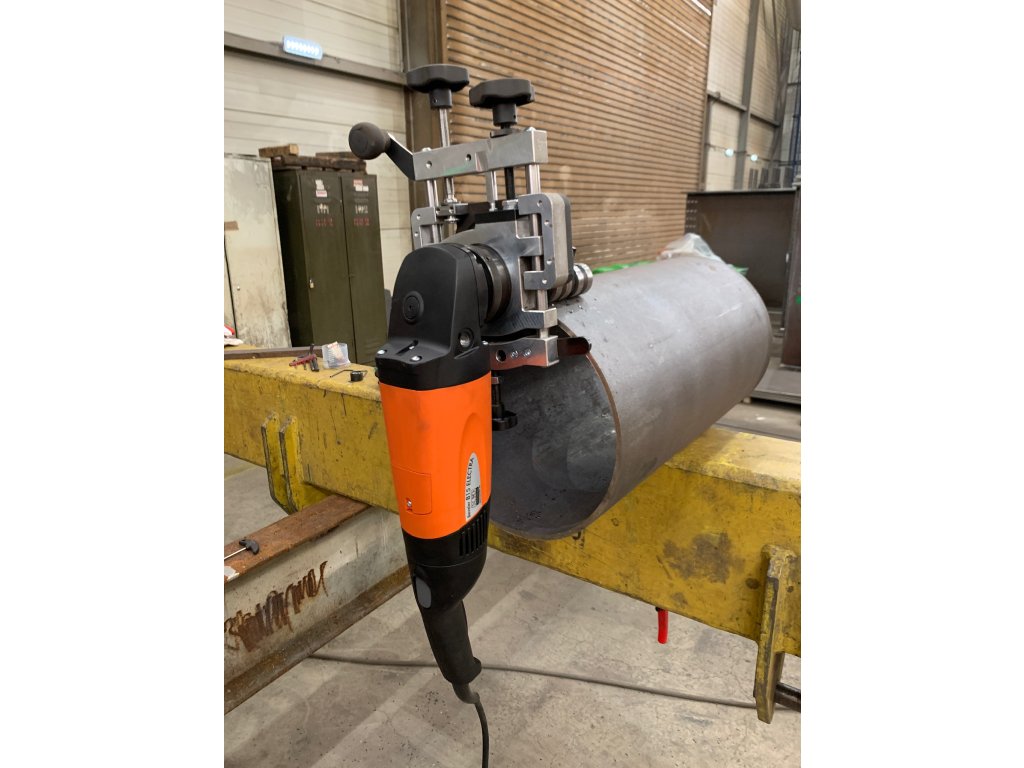

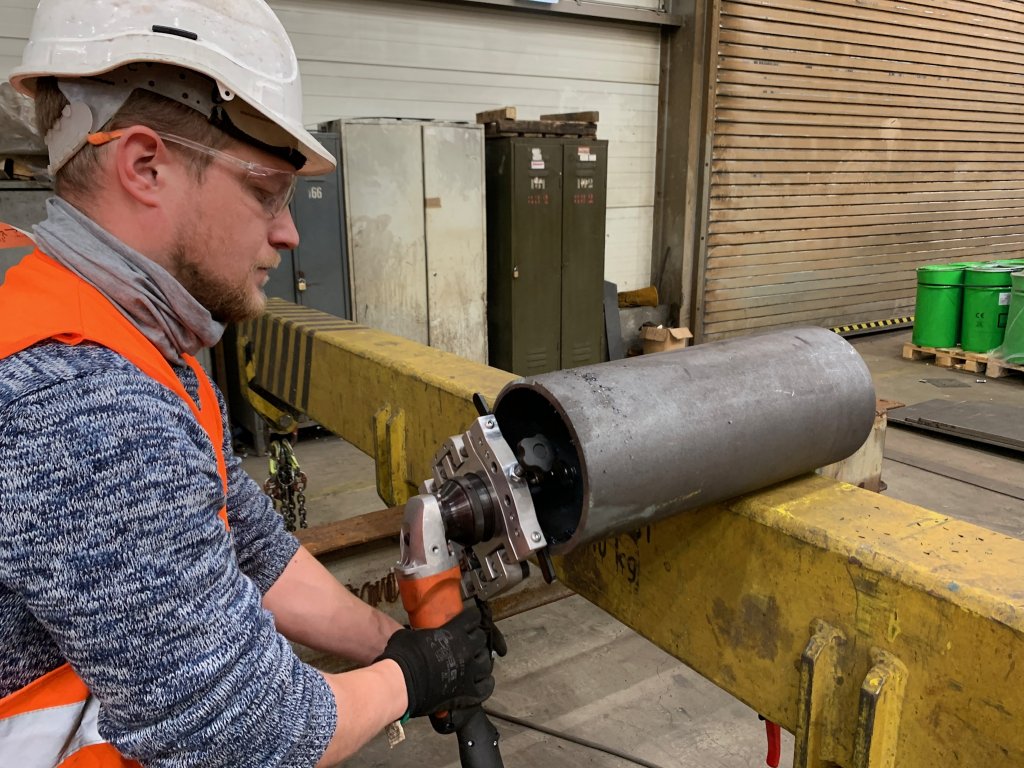

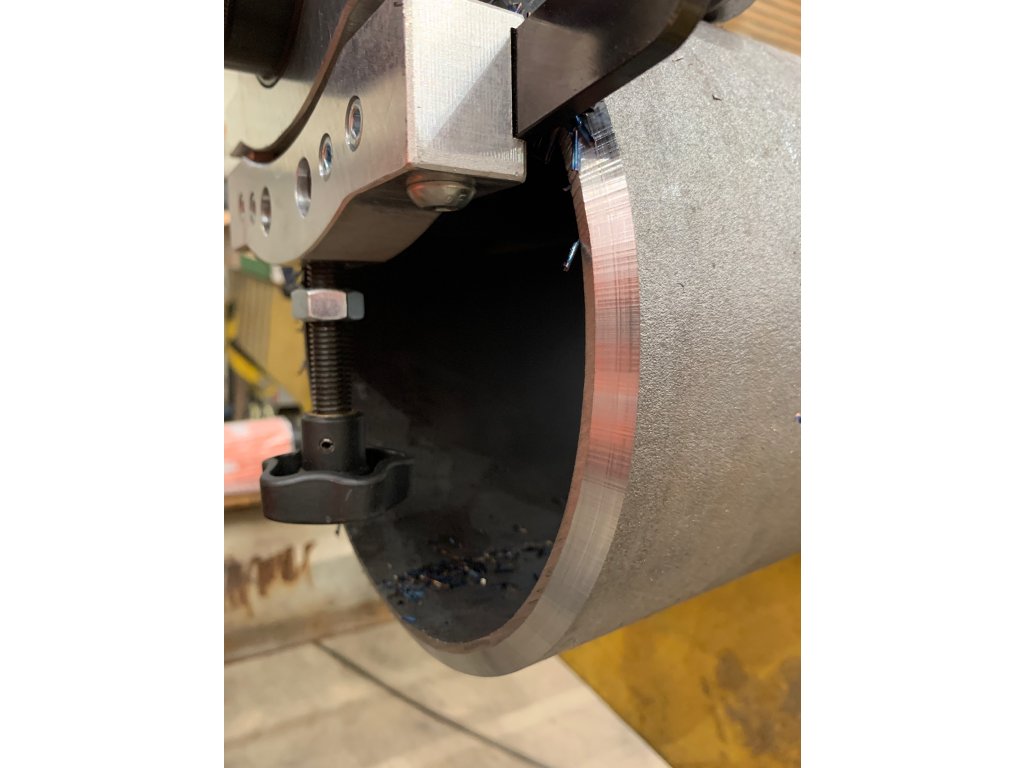

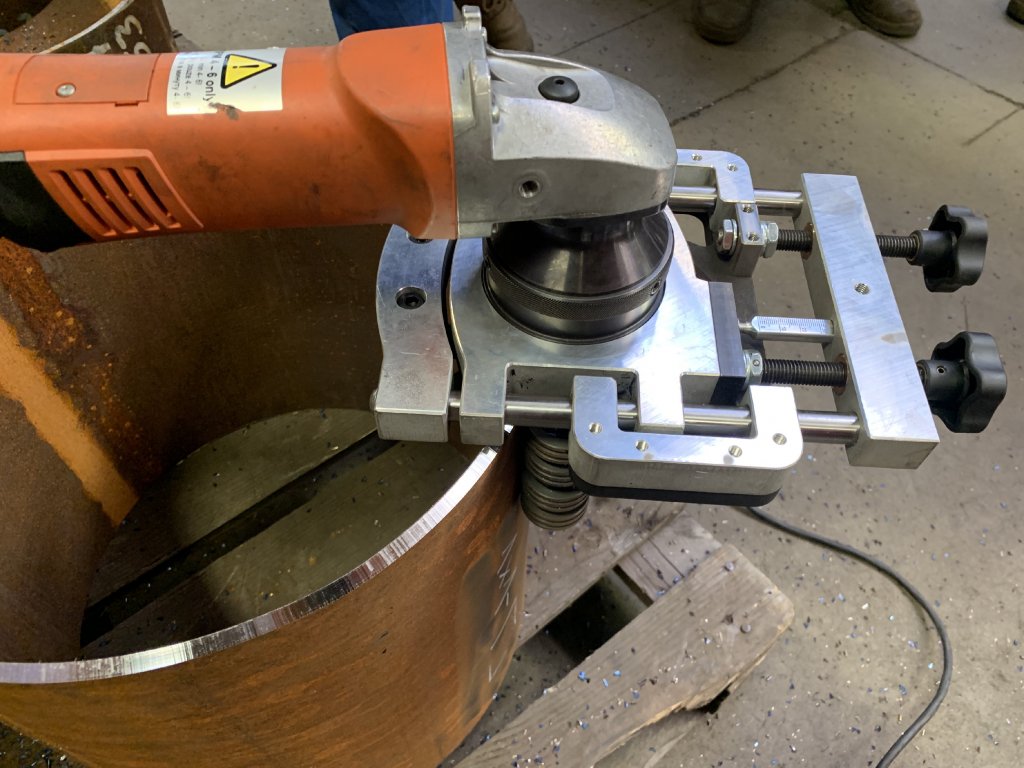

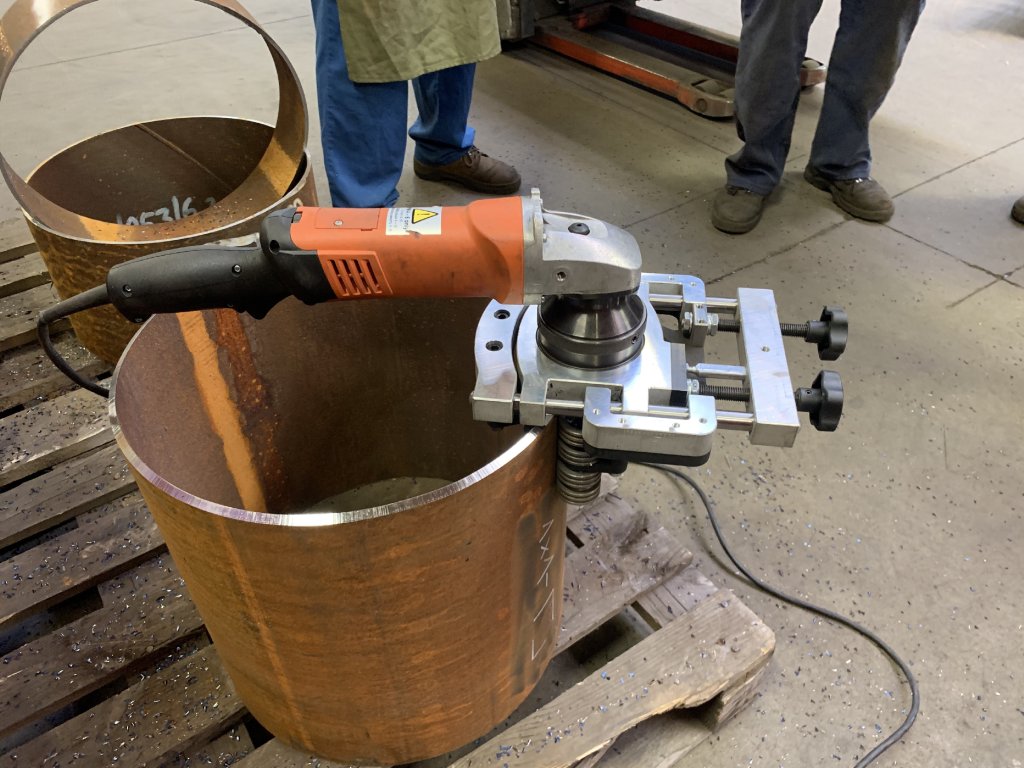

Herramienta de biselado para el mecanizado fácil y rápido de tubos a partir de Ø 85 mm. El diámetro máximo del tubo no está limitado y la herramienta también se puede utilizar en materiales planos.

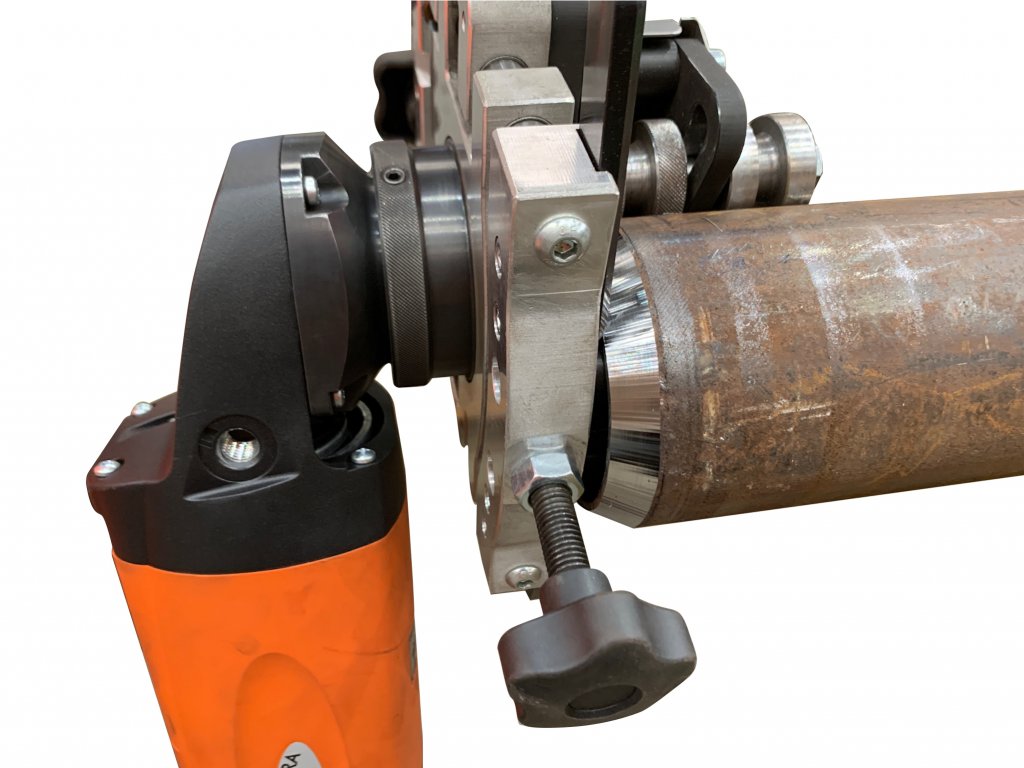

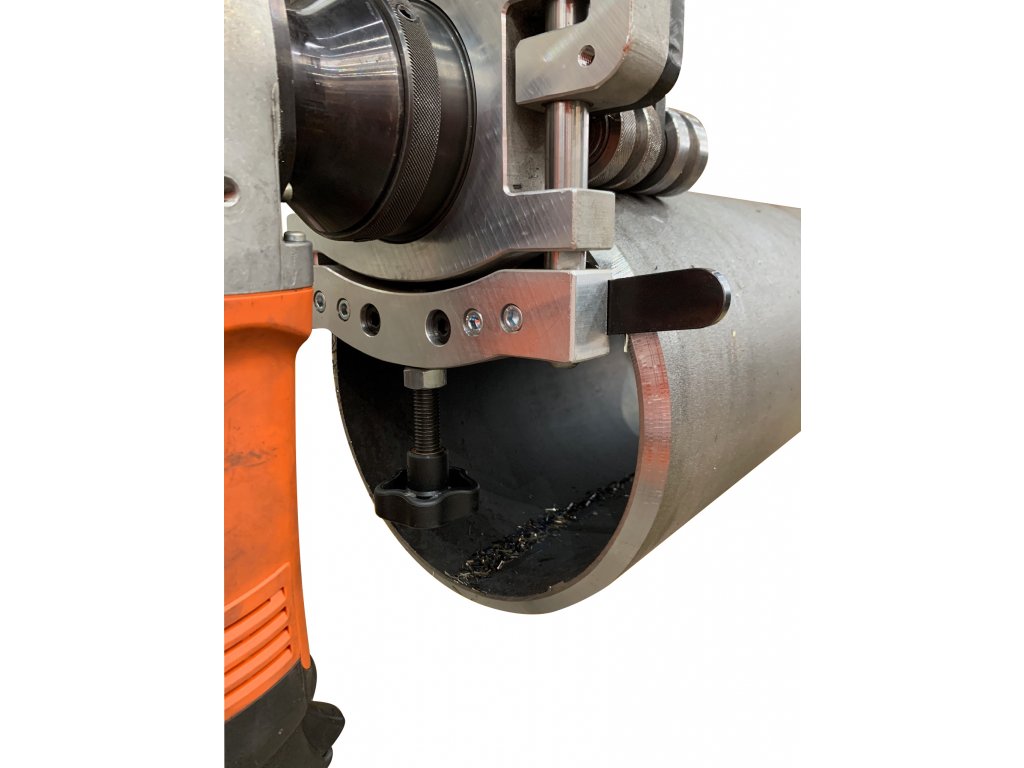

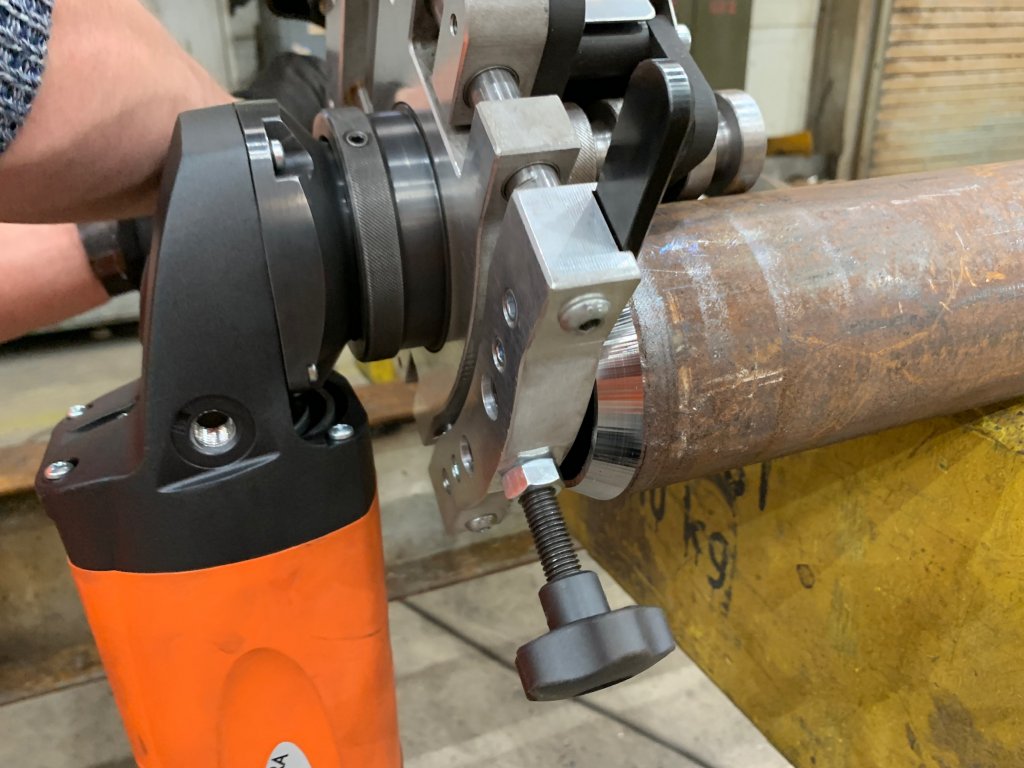

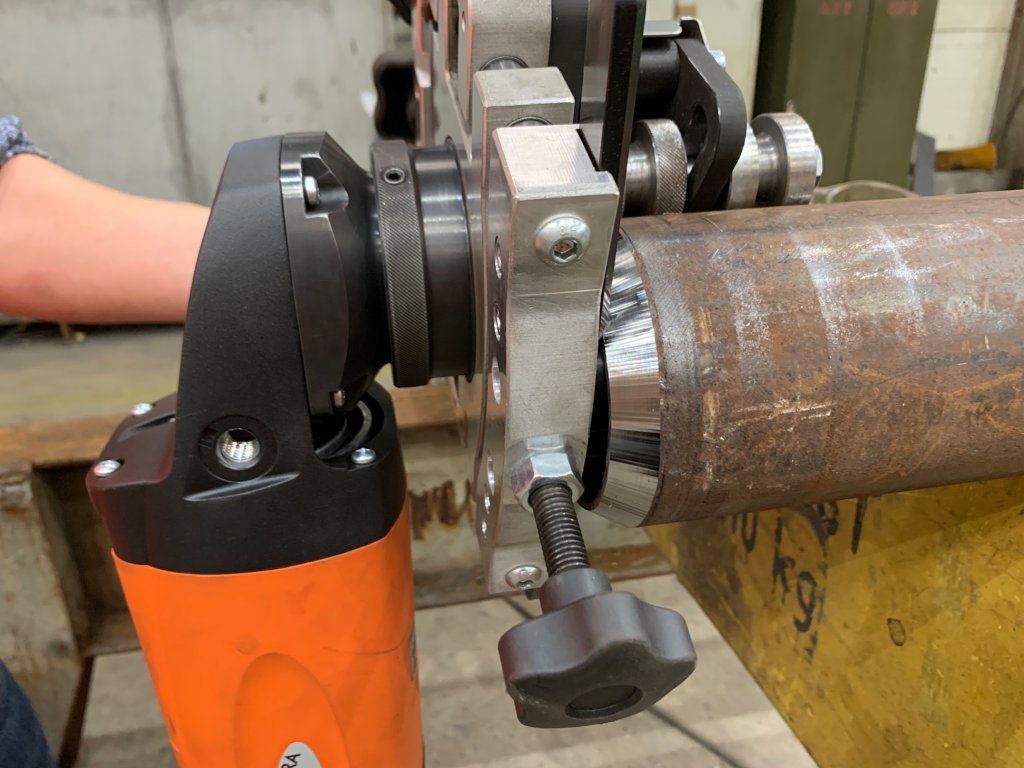

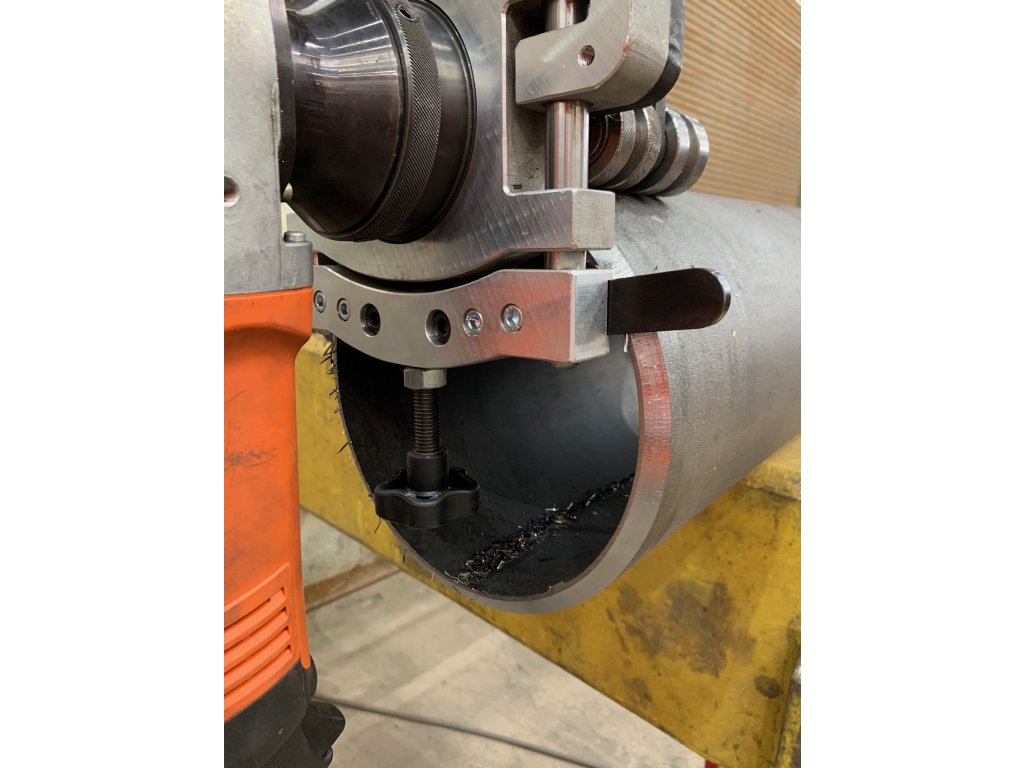

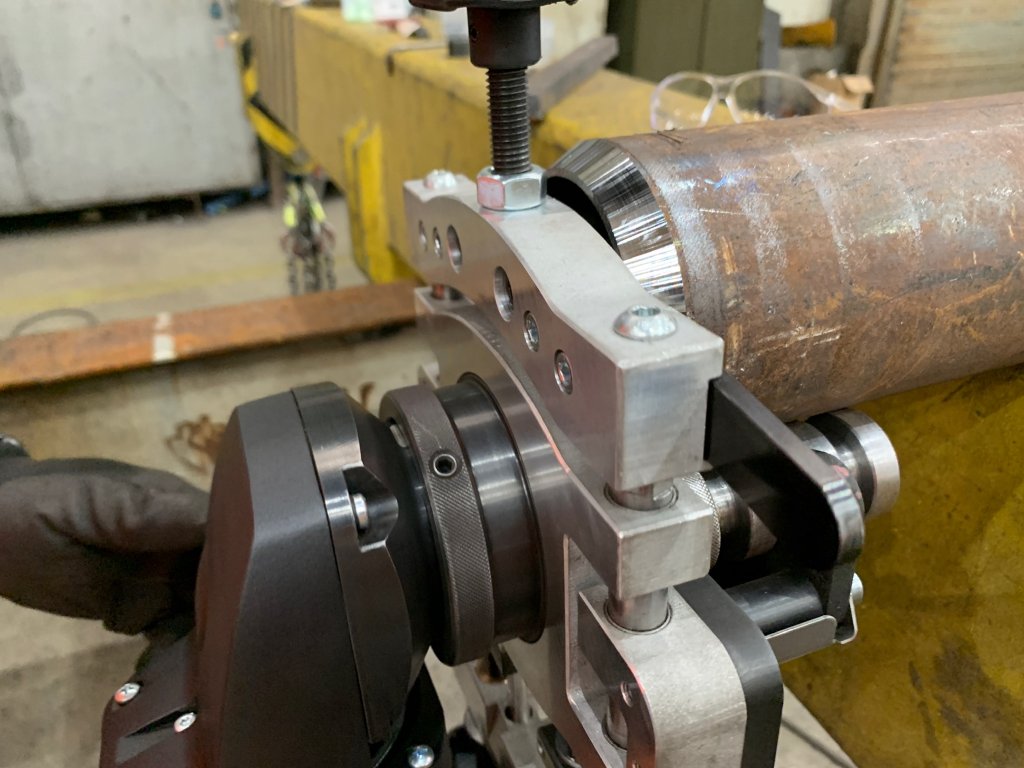

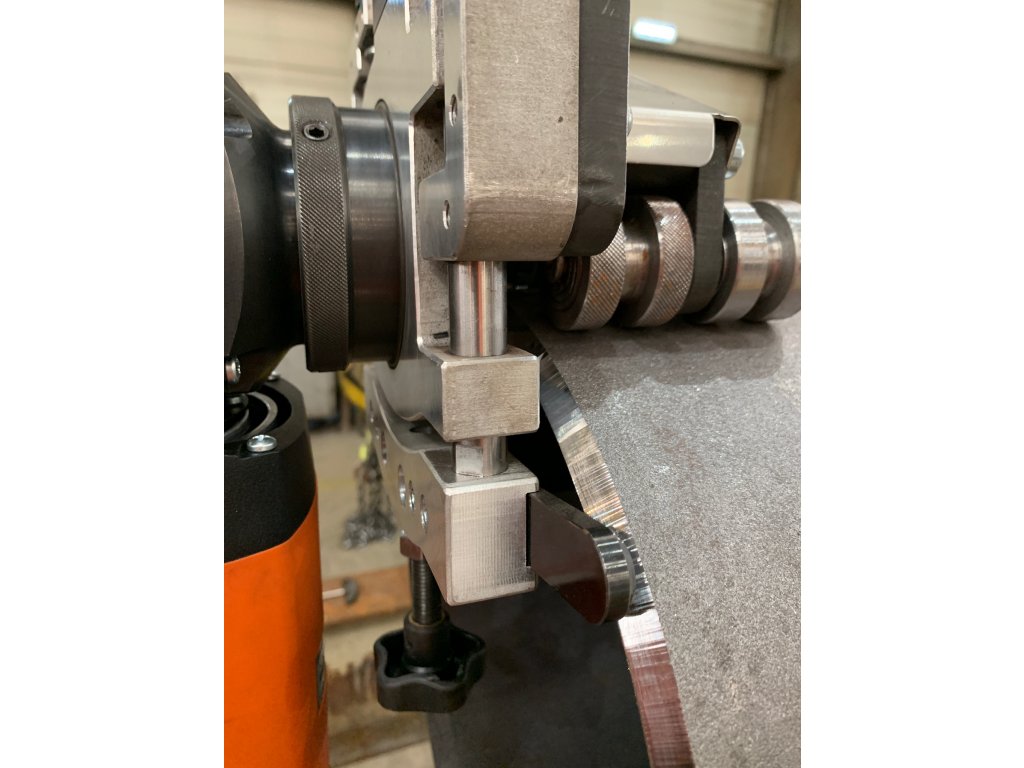

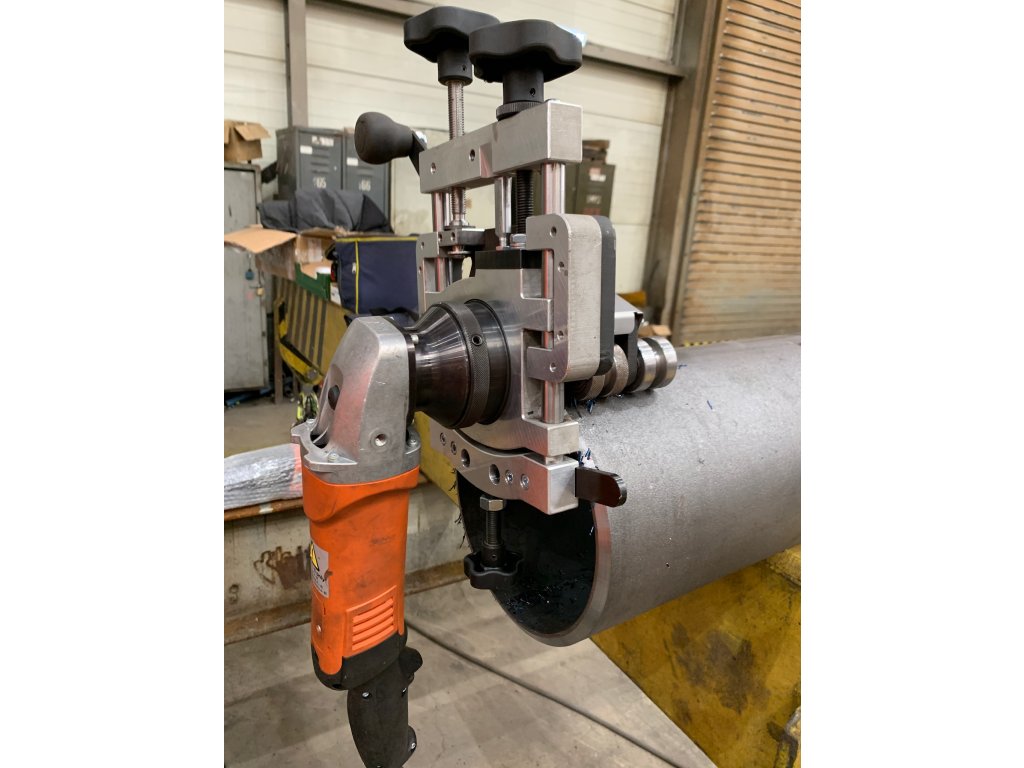

El mecanismo único de los rodillos de sujeción y guía garantiza un guiado preciso y cómodo alrededor del perímetro del tubo a mecanizar o a lo largo del borde de la chapa.
El robusto bastidor del cuerpo garantiza un corte constante con un mínimo de vibraciones posibles y, por lo tanto, una estabilidad sin concesiones del ángulo de biselado seleccionado.
- Compatible con las series B10/B15 ELECTRA y B15 Air
- Ajuste continuo de la profundidad del bisel gracias a la escala integrada
- Rodamientos especiales desechables que evitan el retroceso del material que se aproxima para un biselado seguro y cómodo
- Se puede mantener el valor de eliminación de material ajustado, lo que garantiza una profundidad de biselado constante incluso con un gran número de tubos

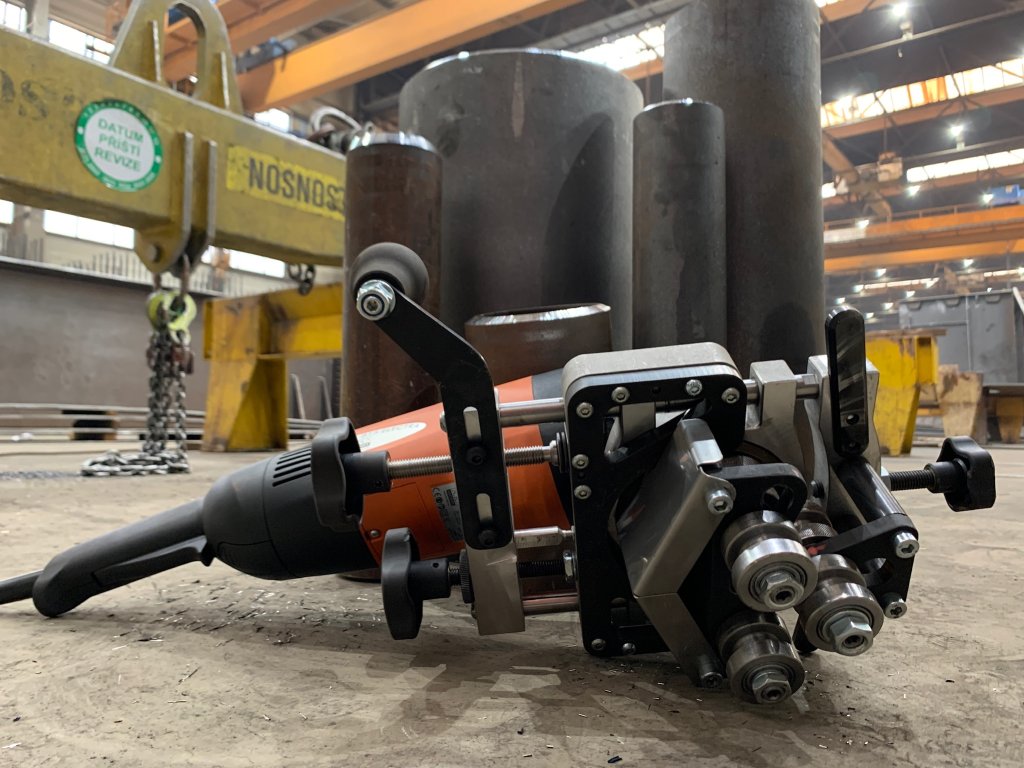

- Soporte único y flexible de los rodillos, adecuado para todas las irregularidades e imprecisiones en la circunferencia del tubo
- La construcción ligera de aluminio del bastidor de la máquina garantiza un manejo cómodo del producto

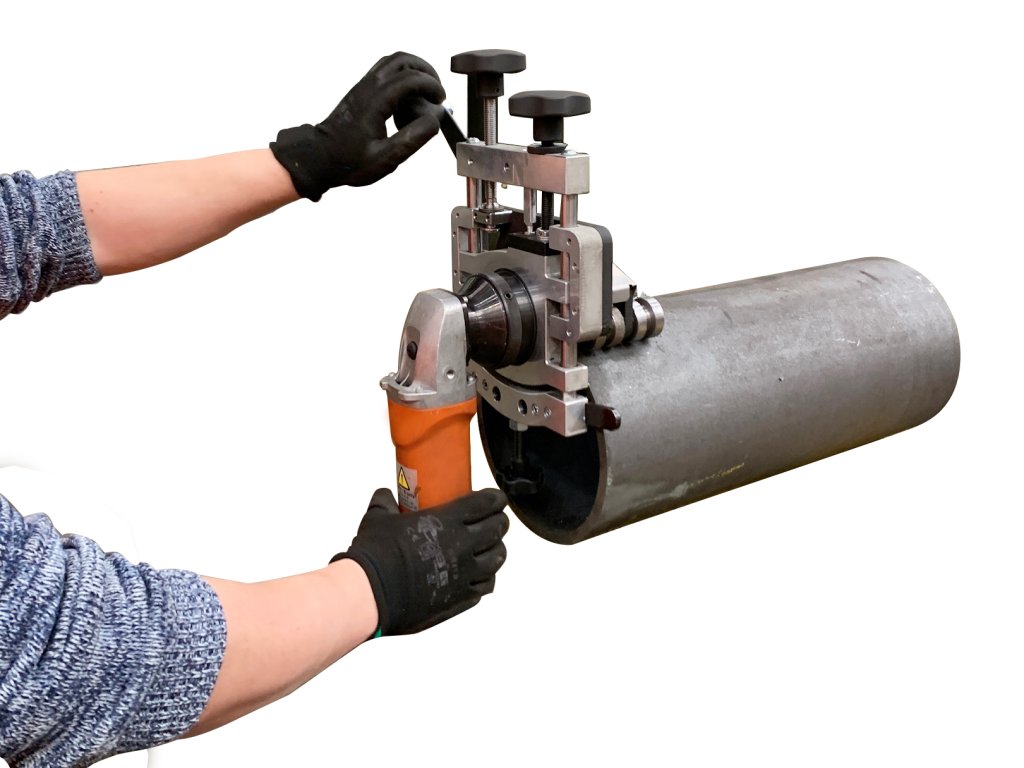

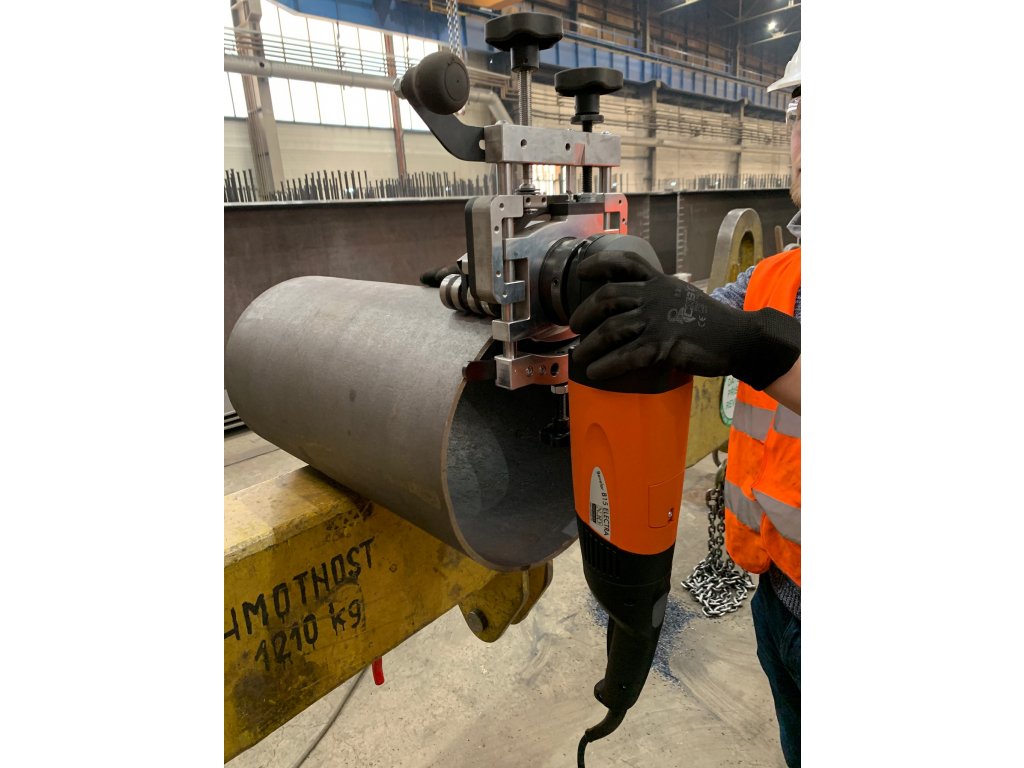

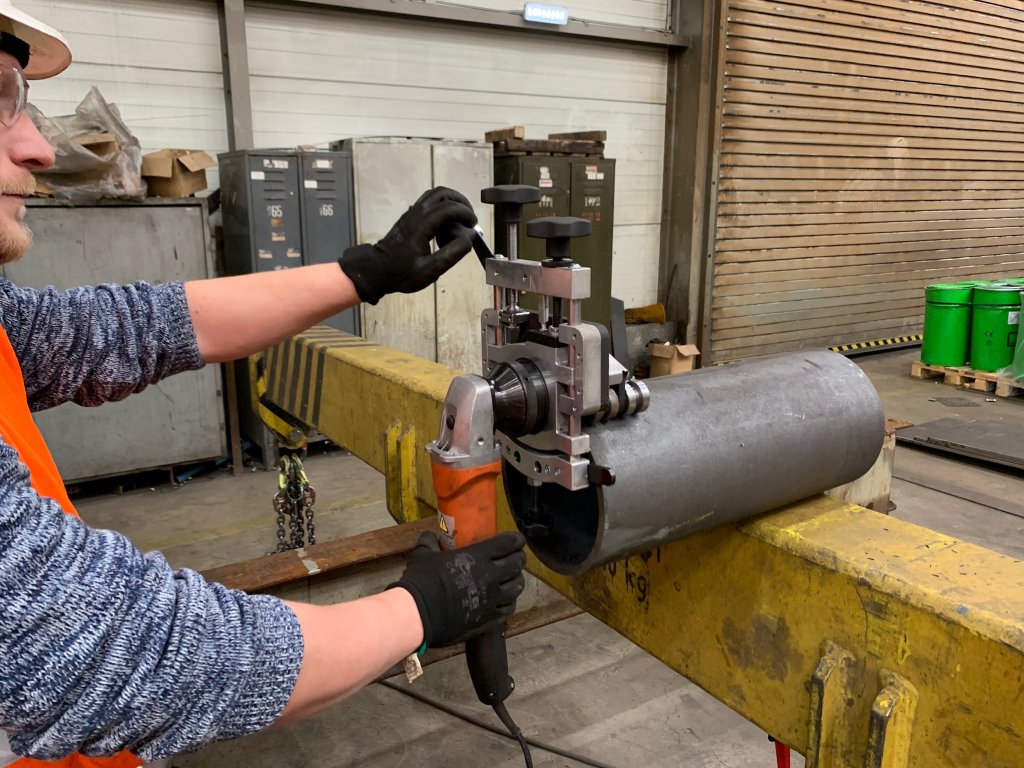

- Mango ergonómico giratorio para mayor productividad y seguridad
- Cubierta de seguridad para proteger contra las virutas que salen disparadas y evitar posibles lesiones
Datos técnicos:
- Ángulo de biselado: 30°, 45° y 60°
- Ancho de biselado (hipotenusa): 10 mm (B10 ELECTRA) / 15 mm (B15 ELECTRA / B15 AIR)
- Radio de redondeo: R 2,5 mm, R 3,5 mm, R 4,00 mm
- Diámetro exterior mín.: ≥ AD 85 mm
- Espesor de pared del diámetro exterior: 2,5 mm – 15 mm
- Diámetro interior mín.: ≥ ID 500 mm (más pequeño solo bajo pedido)
- Espesor de pared del diámetro interior: 5 mm - 15 mm
- Profundidad mínima de sujeción: 80 mm
- Espesor de pared en acero plano: 3 mm - 20 mm
- Peso (sin máquina): 8,4 kg
El precio incluye:
- Xpipe Beveler (sin biseladora)
- Herramientas

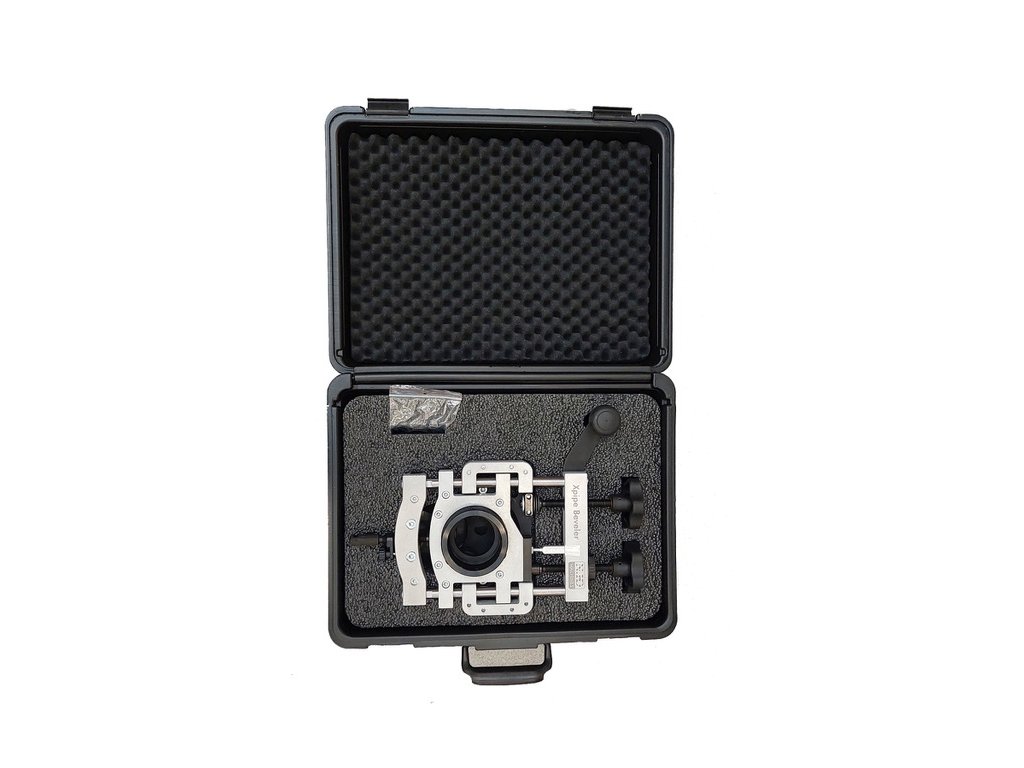

- Maletín de transporte
- Manual de instrucciones
N.º de art.: 25500
Productos relacionados
-
Código: 25250S
-
Código: 27220
-
Código: 27220S
| Peso | 9 kg |
| Gewicht (ohne Maschine): (?) | 8,4 kg |
| Fasenwinkel: | 30°, 45° und 60° |
| Fasenbreite (Hypotenuse): | 10 mm (B10 ELECTRA) / 15 mm (B15 ELECTRA / B15 AIR) |
| Rundungsradius: | R 2,5 mm, R 3,5 mm, R 4,00 mm |
| min. Aussendurchmesser: | ≥ AD 85 mm |
| Wandstärke Außendurchmesser: | 2,5 mm – 15 mm |
| min. Innedurchmesser: | ≥ ID 500 mm (kleiner nur auf Anfrage) |
| Wandstärke Innendurchmesser: | 5 mm - 15 mm |
| Mindesteinspanntiefe: | 80 mm |
| Wandstärke bei Flach-Stahl: | 3 mm - 20 mm |
