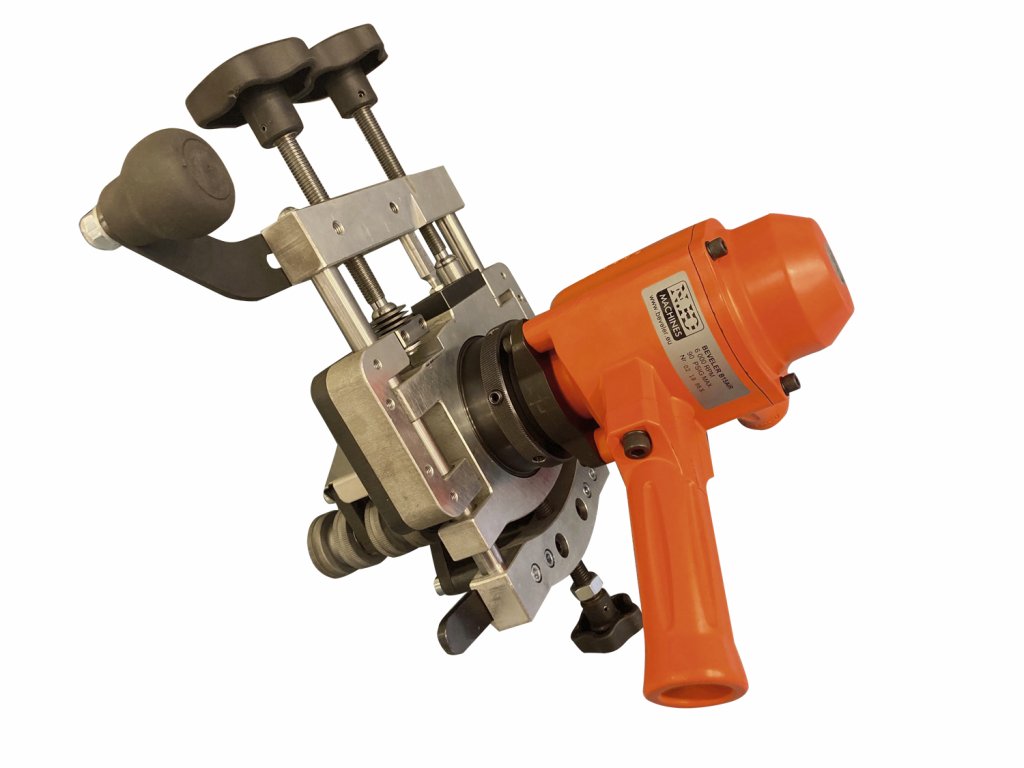

Sistema de agarre B15 AIR (6000 rpm) + sistema de agarre de tubos Xpipe

Sistema de biselado B15 AIR

- Ancho máximo de biselado 15 mm

- Redondeo de cantos

Diseñado para biselar y desbarbar piezas rectas y moldeadas, radios interiores y exteriores y taladros. Especialmente desarrollado para la fabricación de cantos visibles y preparaciones de cordones de soldadura. Potente accionamiento neumático para cargas extremas.

• Escala para el ajuste preciso del ancho del chaflán
• Para biselar y desbarbar acero, aluminio y otros materiales
• Cabezal intercambiable para determinar el ángulo del chaflán
• Potentes herramientas manuales
• El accionamiento neumático permite su uso en zonas con riesgo de explosión
• Redondeo de cantos para la preparación previa al tratamiento de superficies, como por ejemplo, el pintado
• El modelo B15 AIR-S con baja velocidad permite el mecanizado de acero inoxidable

Datos técnicos:

• Ángulo de biselado: fresa intercambiable 30°, 37,5°, 45°, 50°, 60°; otros ángulos bajo pedido
• Ancho de bisel (hipotenusa): 0 - 15 mm ≤ 400 Mpa / 0 - 8 mm ≥ 400 Mpa
• Radio de redondeo: R 2,5 mm, R 3,5 mm, R 4,00 mm
• Motor: motor neumático
• Potencia: 2984 W
• Presión de servicio: 6 bar
• Velocidad de giro: 6000 rpm (B15 AIR-S 4200 rpm)
• Consumo de aire: 750 l/min
• Avance: manual
• Peso: 7,5 kg

El precio incluye:

• Sistema de biselado y desbarbado B15 AIR (sin cabezal)
• Herramienta
• Empaquetado en una caja de cartón
• Manual de usuario

Art. Nr.:  27220

 ________________________________________________________________________________________

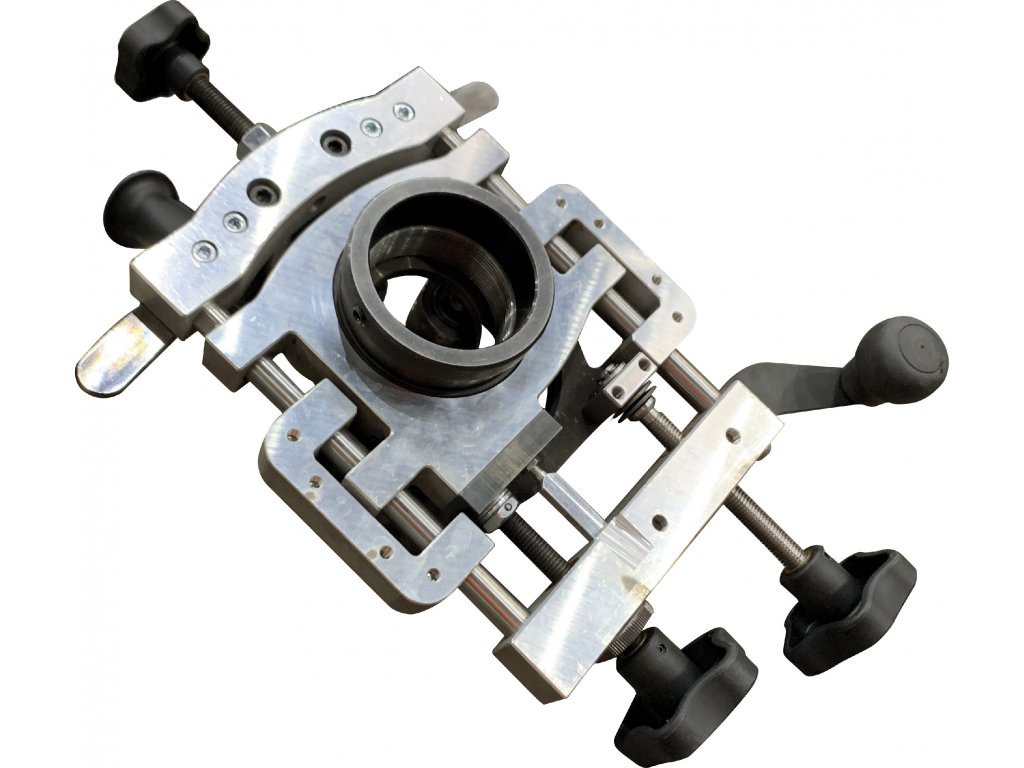

Sistema de sujeción de tubos Xpipe (accesorio para máquinas B-Line)

- Ancho máximo de biselado de 15 mm

- Compatible con B10 ELECTRA, B15 ELECTRA y B15 AIR

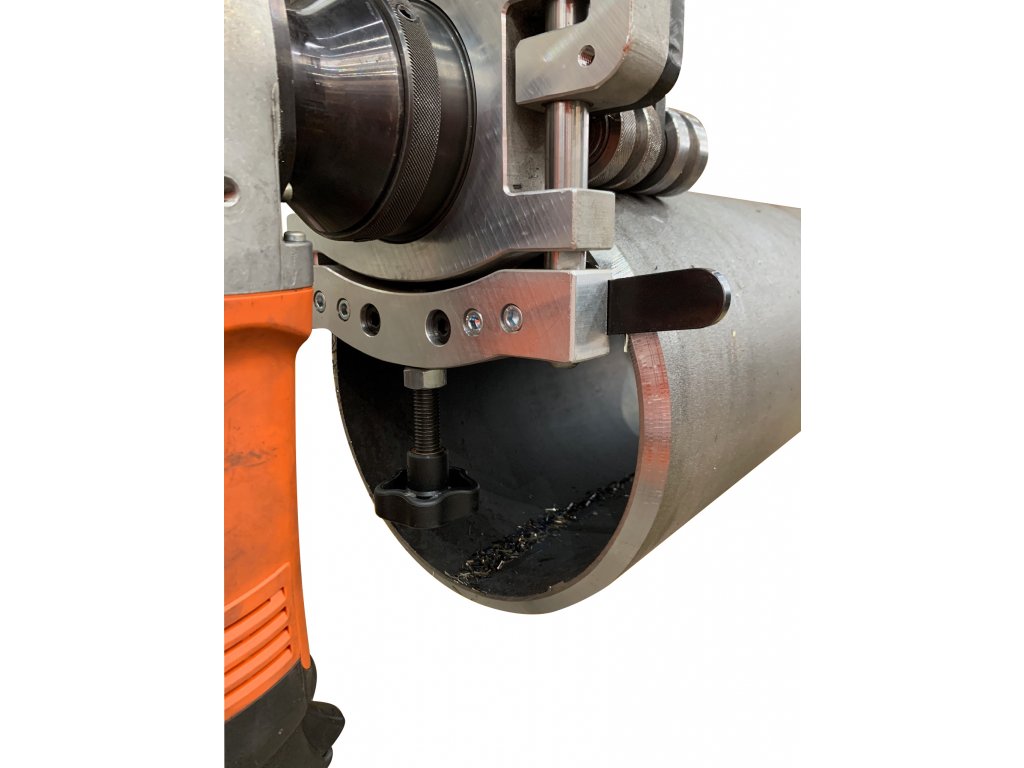

Herramienta de biselado para el mecanizado fácil y rápido de tubos a partir de Ø 85 mm. El diámetro máximo del tubo no está limitado y la herramienta también se puede utilizar en materiales planos.

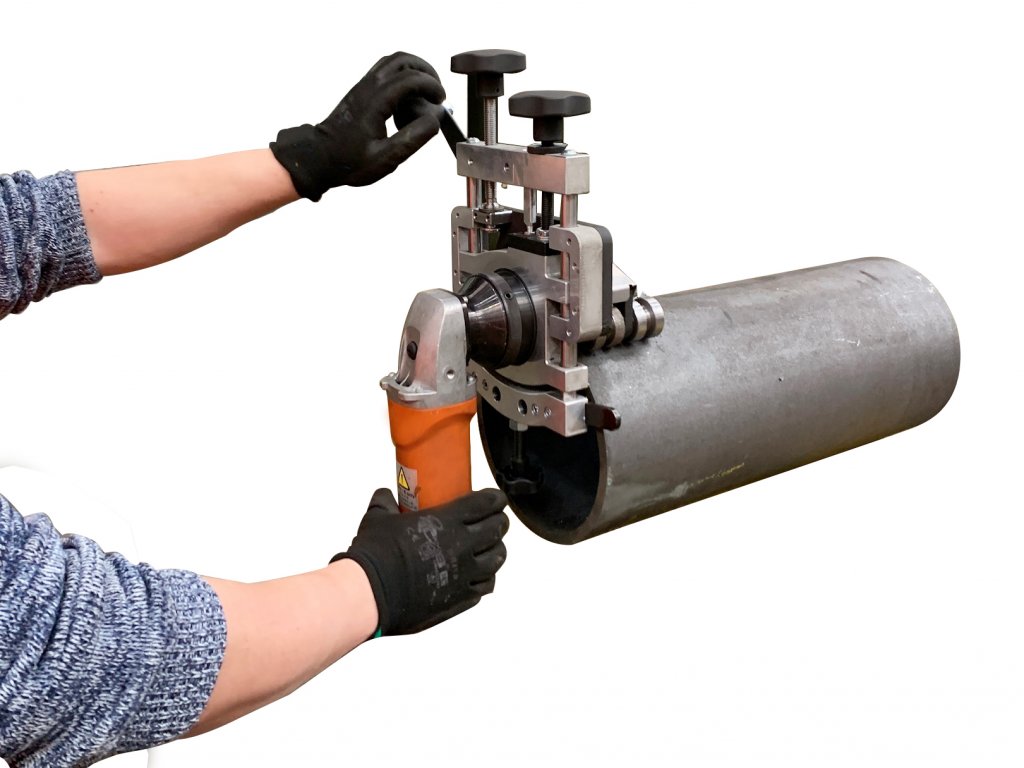

El mecanismo único de los rodillos de sujeción y guía garantiza un guiado preciso y cómodo alrededor del perímetro del tubo a mecanizar o a lo largo del borde de la chapa.

El robusto bastidor del cuerpo garantiza un corte constante con un mínimo de vibraciones posibles y, por lo tanto, una estabilidad sin concesiones del ángulo de biselado seleccionado.

• Compatible con las series B10/B15 ELECTRA y B15 Air
• Ajuste continuo de la profundidad del bisel gracias a la escala integrada
• Rodamientos especiales desechables que evitan el retroceso del material que se aproxima para un biselado seguro y cómodo
• Se puede mantener el valor de eliminación de material ajustado, lo que garantiza una profundidad de biselado constante incluso con un gran número de tubos
• Soporte único y flexible de los rodillos, adecuado para todas las irregularidades e imprecisiones en la circunferencia del tubo
• La construcción ligera de aluminio del bastidor de la máquina garantiza un manejo cómodo del producto
• Mango ergonómico giratorio para mayor productividad y seguridad
• Cubierta de seguridad para proteger contra las virutas que salen disparadas y evitar posibles lesiones

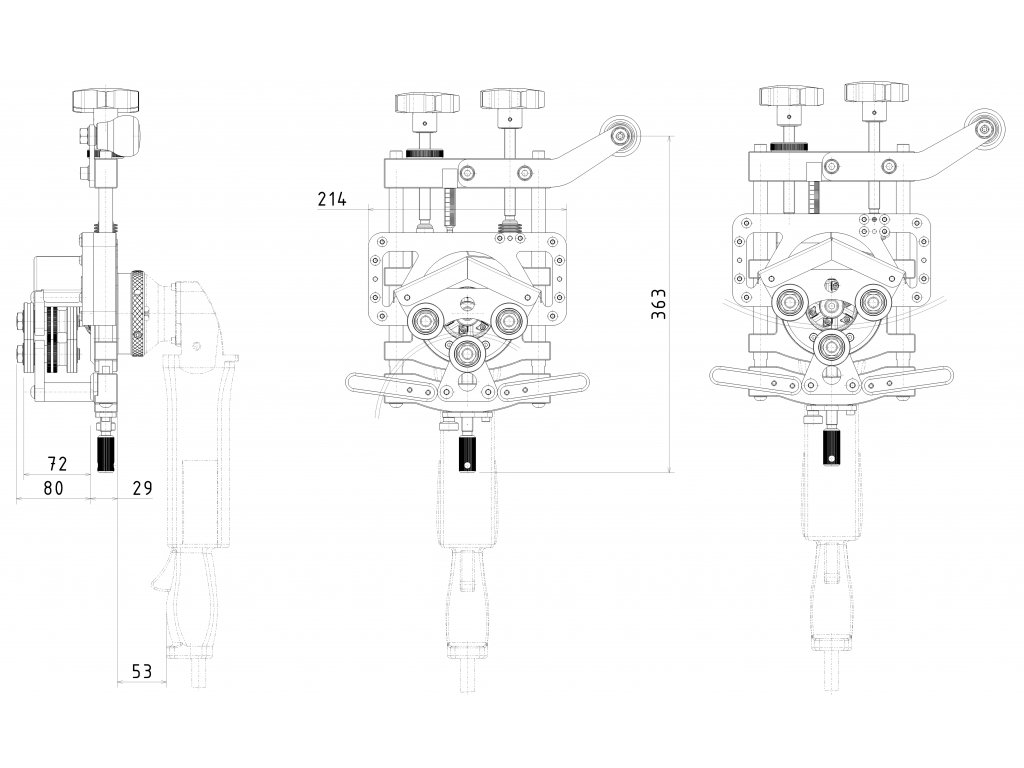

Datos técnicos:

• Ángulo de biselado: 30°, 45° y 60°
• Ancho de biselado (hipotenusa): 15 mm
• Radio de redondeo: R 2,5 mm, R 3,5 mm, R 4,00 mm
• Diámetro exterior mínimo: ≥ AD 85 mm
• Espesor de pared del diámetro exterior: 2,5 mm - 15 mm
• Diámetro interior mínimo: ≥ ID 500 mm (más pequeño solo bajo pedido)
• Espesor de pared del diámetro interior: 5 mm - 15 mm
• Profundidad mínima de sujeción: 80 mm
• Espesor de pared del acero plano: 3 mm - 20 mm
• Peso (sin máquina): 8,4 kg

El precio incluye:

• Xpipe Beveler (sin biseladora)
• Herramientas

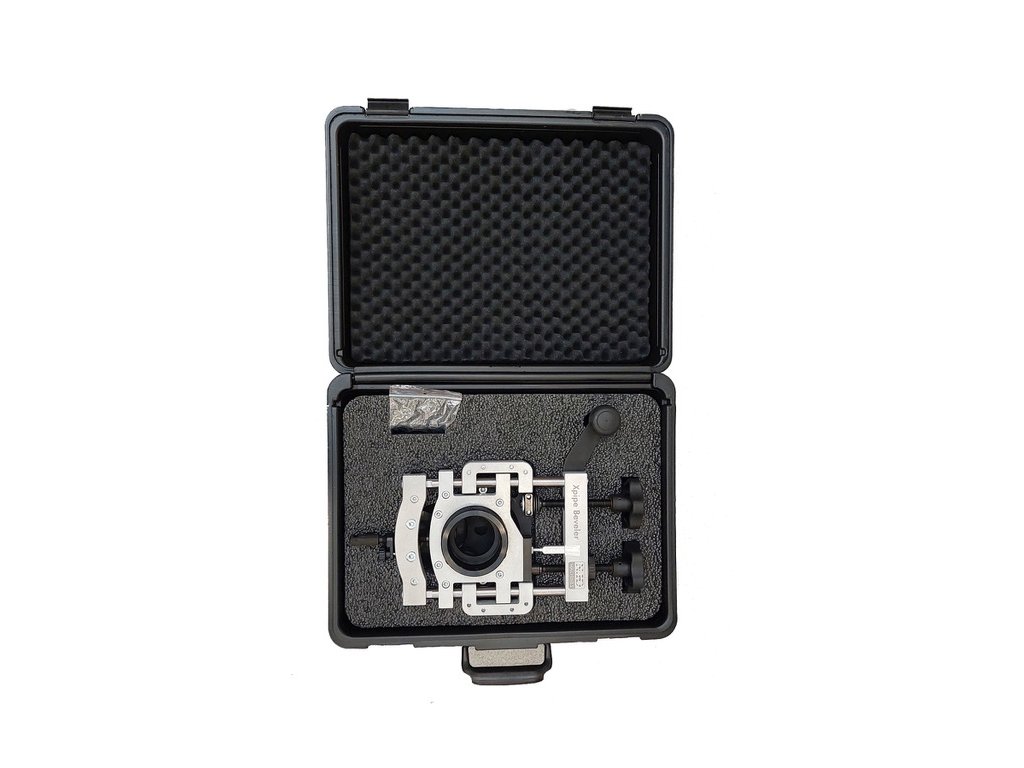

• Maleta de transporte
• Manual de usuario

Art. Nr.:  25500
