Anfassystem B15 AIR (6000 rpm) + Xpipe Rohranfassystem

2 bewertung

  • 1 ab 20

Verfügbarkeit auf Lager (>5 St)
Preis 4 059,09 € inkl. MwSt.
3 411 € / St
Art.-Nr. 27225
Marke NKO MACHINES
Brand's website beveler.eu/
Kategorie Anfasmaschinen
Garantie 2 Jahre

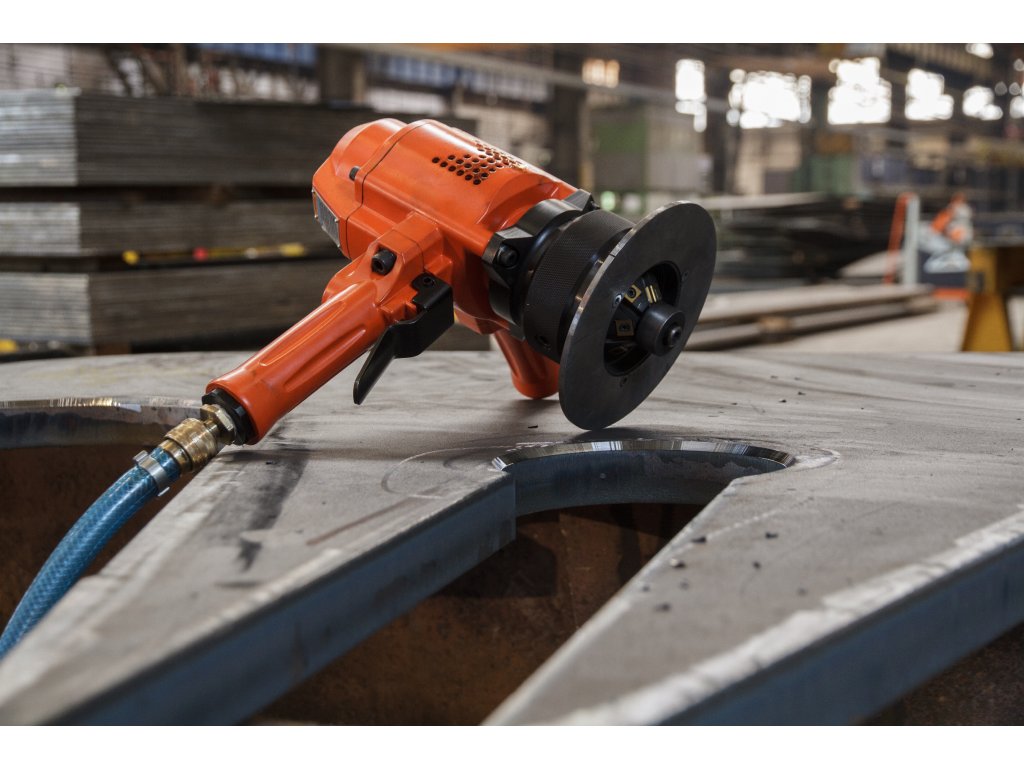

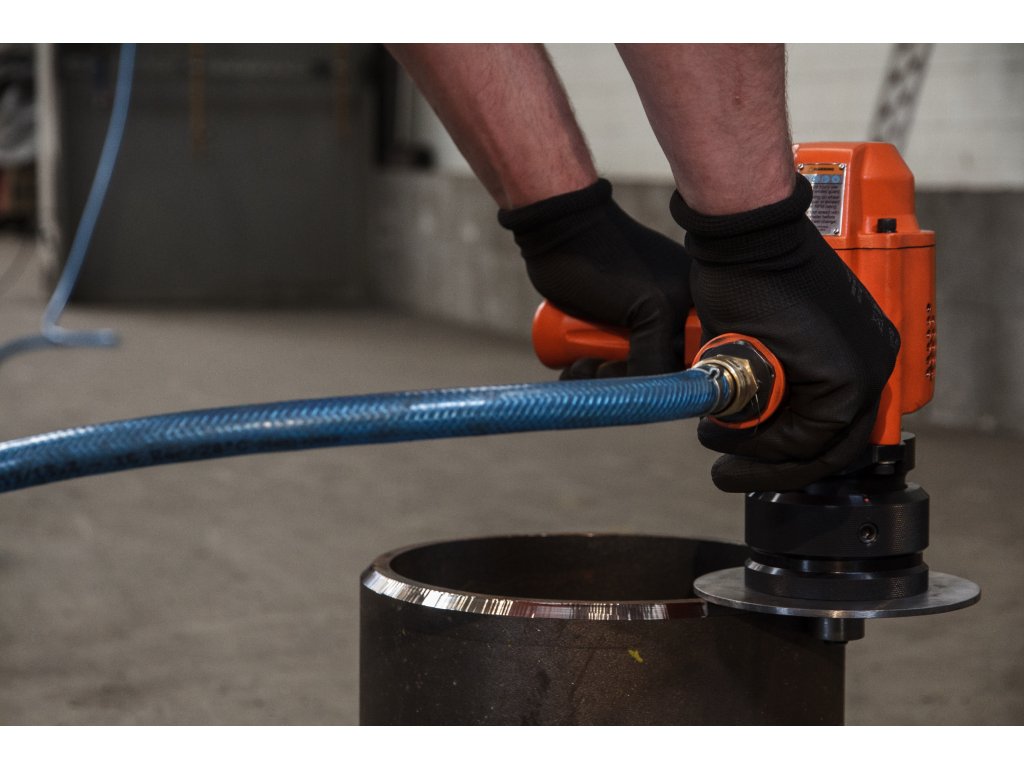

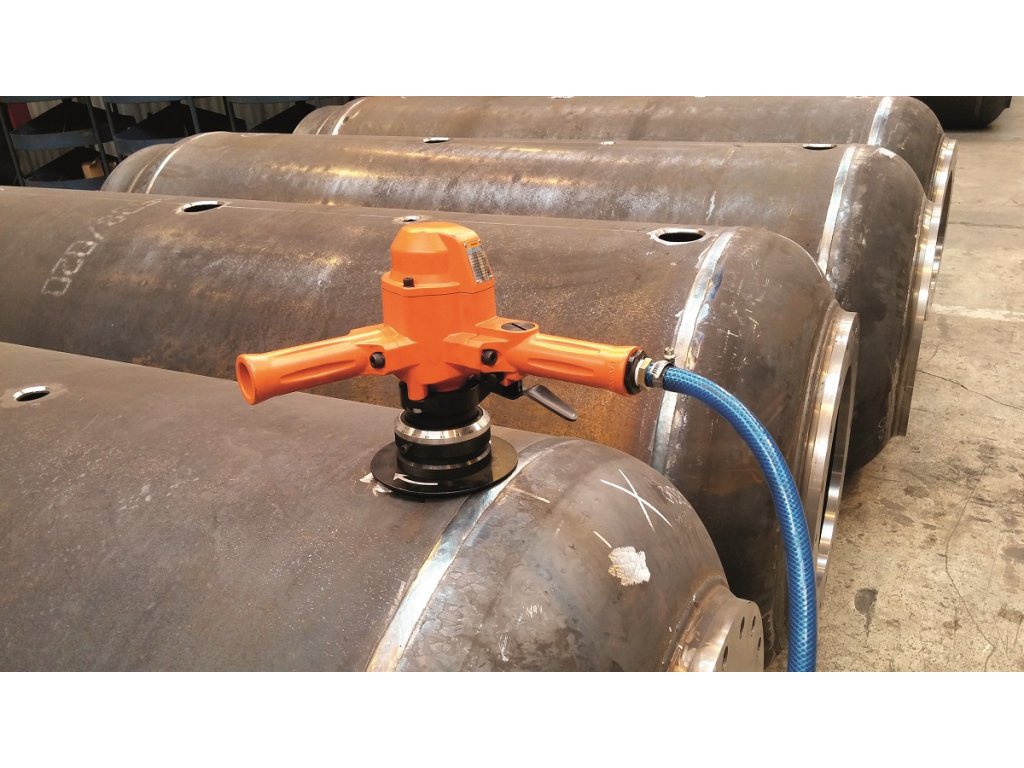

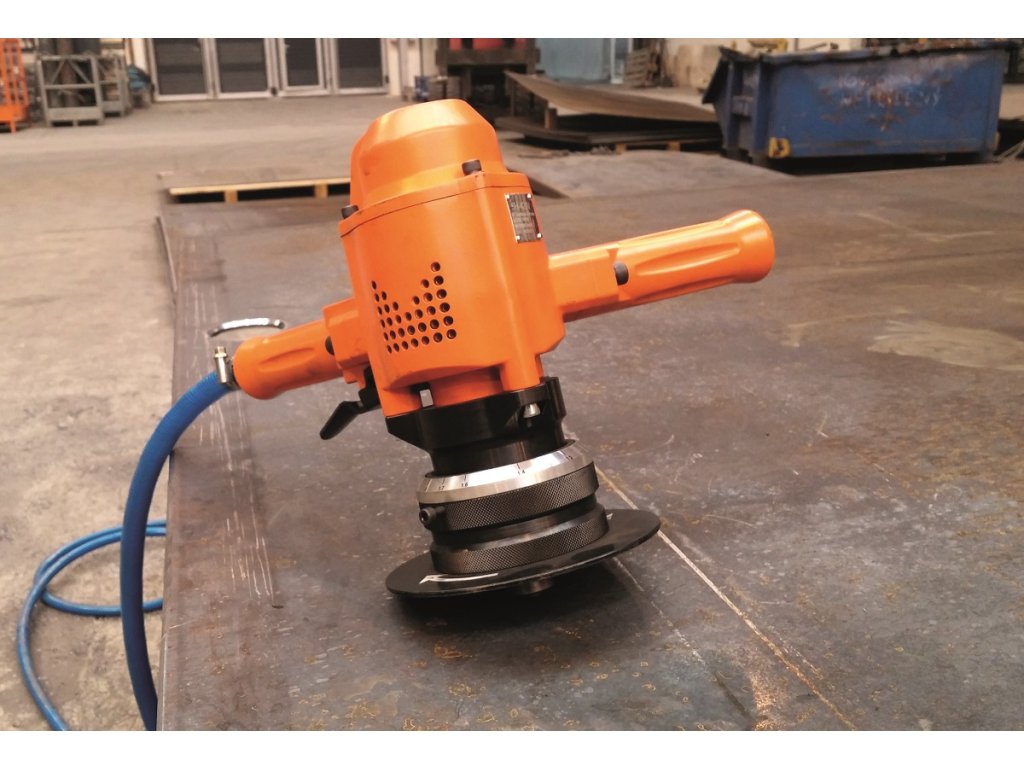

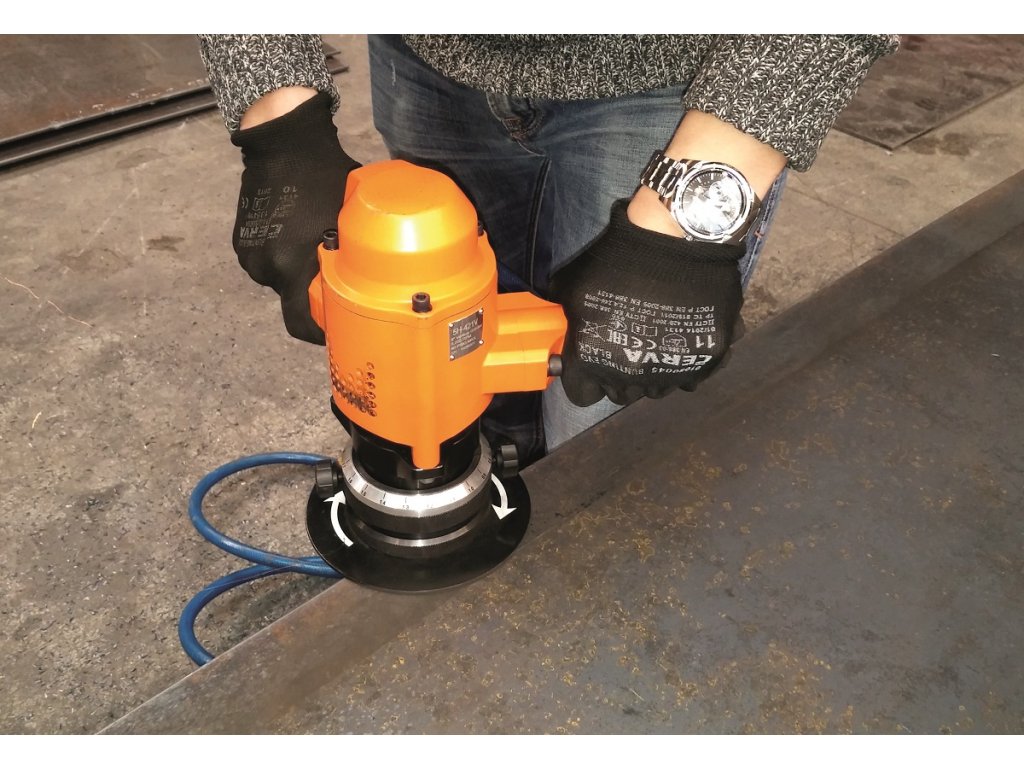

Anfassystem B15 AIR
- Maximale Fasenbreite 15 mm
- Kantenverrundung

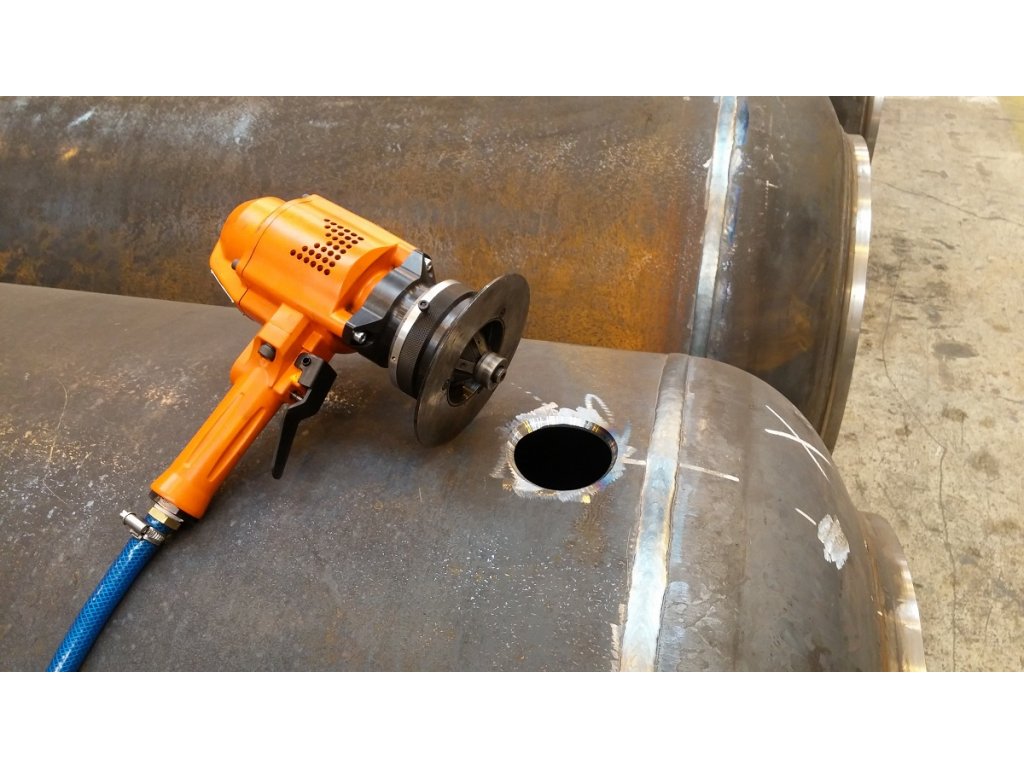

Konzipiert zum Anfasen und Entgraten von geraden und geformten Teilen, Innen- und Außenradien und Bohrungen. Speziell entwickelt für die Herstellung von Sichtbaren Kanten und Schweißnahtvorbereitungen. Leistungsstarker pneumatischer Antrieb für extreme Belastungen.



  • Skala zur genauen Einstellung der Fasenbreite
  • Zum Anfasen und Entgraten von Stahl, Aluminium und anderen Materialien
  • Austauschbarer Kopf zur Bestimmung des Fasenwinkels
  • Leistungsstarke Handgeräte
  • Der Pneumatische Antrieb ermöglicht den Einsatz EX-Geschützen Bereichen
  • Kantenverrundung zur Vorbereitung vor der Oberflächenbehandlung wie z.B. Lackieren
  • Modell B15 AIR-S mit niedriger Drehzahl ermöglicht die Bearbeitung von Edelstahl



Technische Daten:

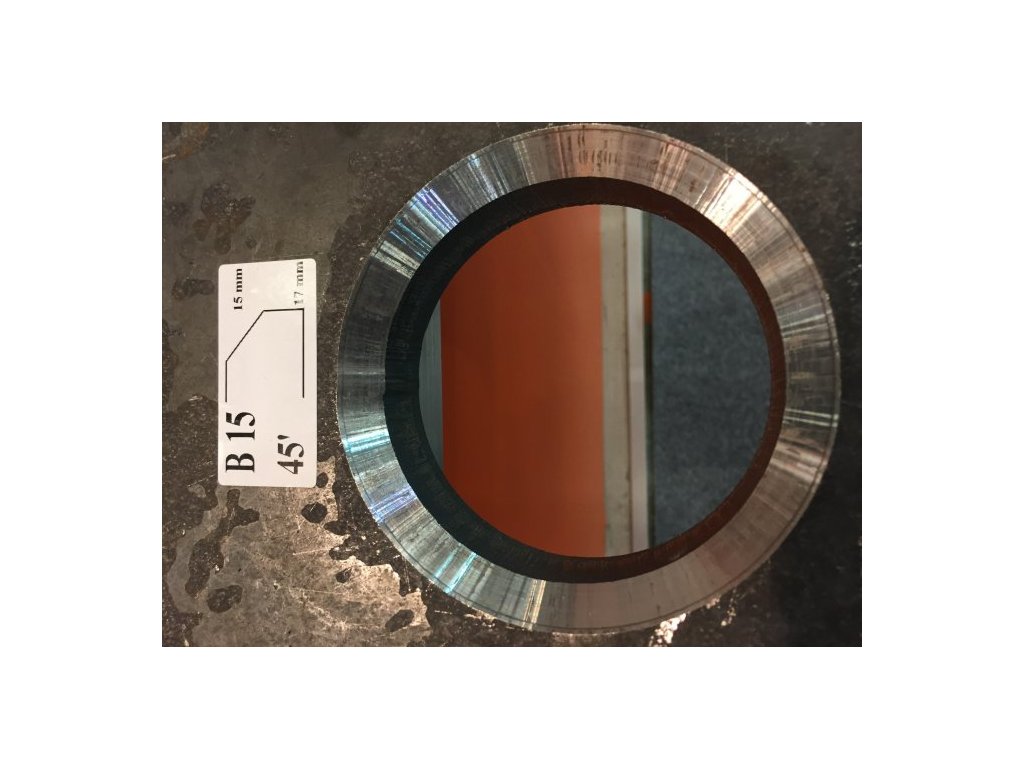

  • Fasenwinkel: Austauschbare Fräse 30°, 37,5°, 45°, 50°, 60° - andere Winkel auf Anfrage
  • Fasenbreite (Hypotenuse): 0 - 15 mm ≤ 400 Mpa / 0 - 8 mm ≥ 400 Mpa
  • Rundungsradius: R 2,5 mm, R 3,5 mm, R 4,00 mm
  • Motor: Druckluftmotor
  • Leistung: 2984 W
  • Betriebsdruck: 6 bar
  • Drehzahl6000 rpm (B15 AIR-S 4200 rpm)
  • Luftverbrauch: 750 l/min
  • VorschubHandgeführt
  • Gewicht: 7,5 kg



Im Preis inbegriffen:
  • Anfas- und Entgratsystem B15 AIR (ohne Kopf)
  • Werkzeug
  • Verpackt in einem Karton
  • Benutzerhandbuch



Art. Nr.:  27220


 ________________________________________________________________________________________

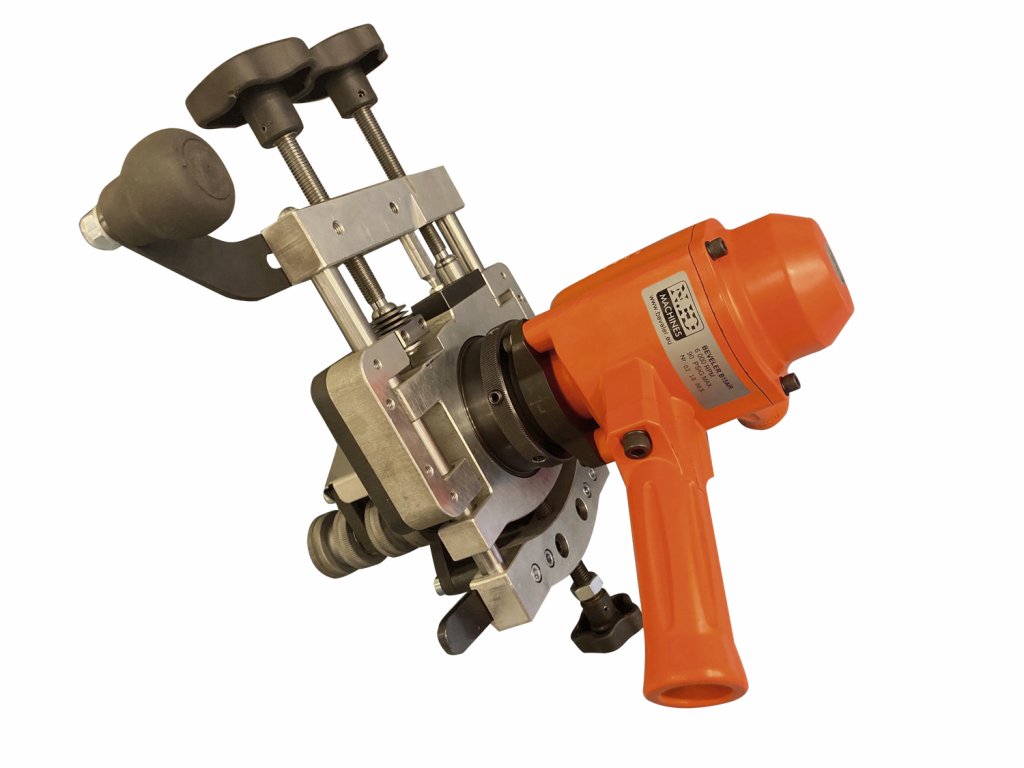

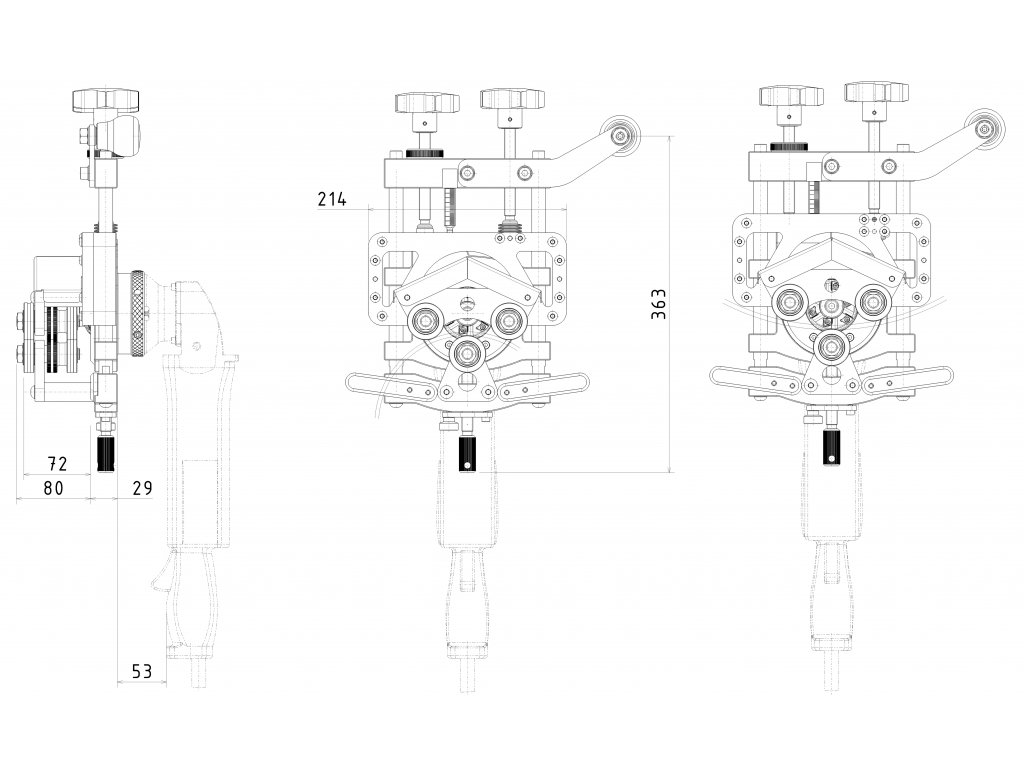

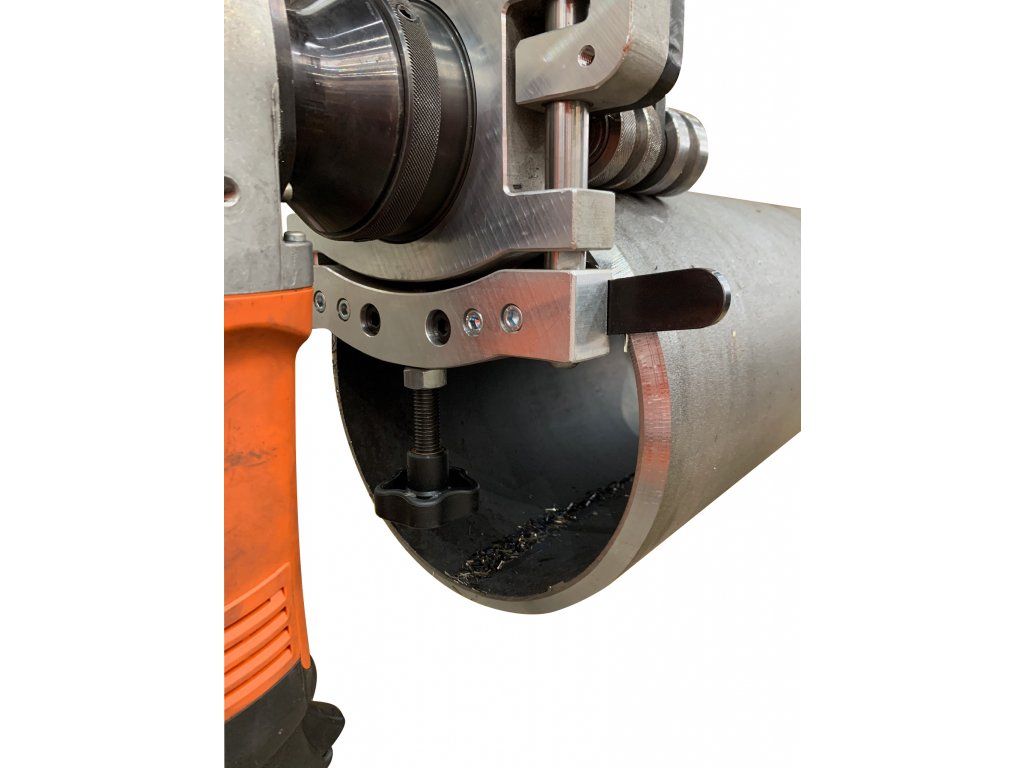

Xpipe Rohranfassystem (Zubehür für B-Line Maschinen)

- Maximale Fasenbreite von 15 mm
- Kompatibel mit B10 ELECTRA, B15 ELECTRA und B15 AIR

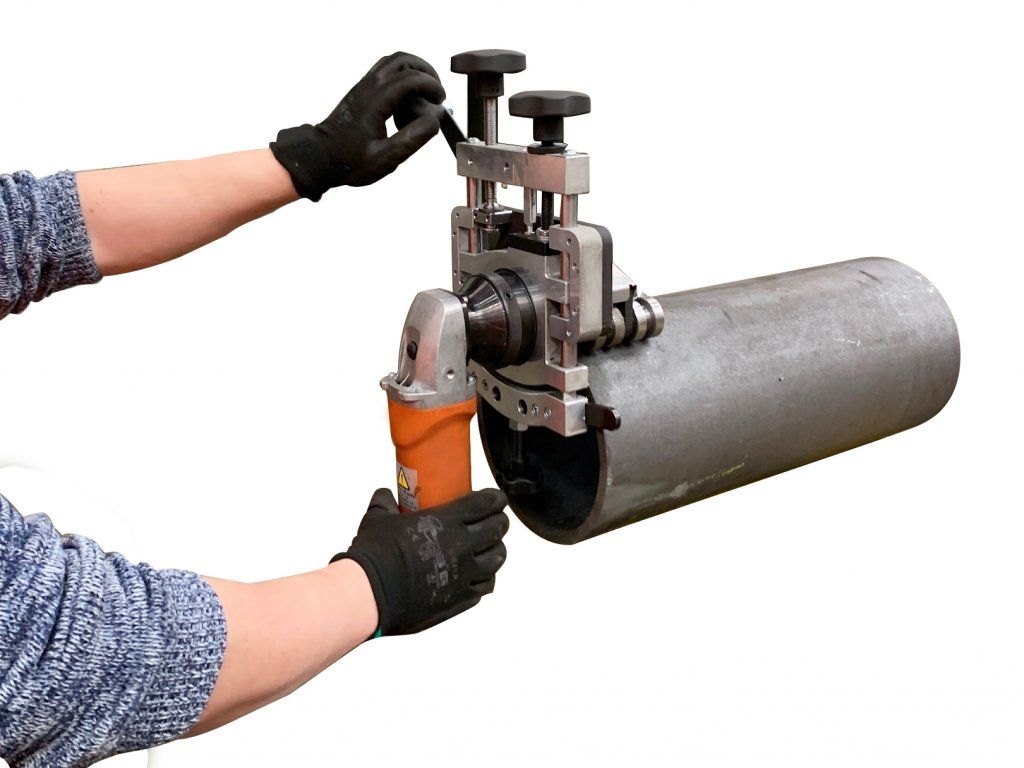

Anfaswerkzeug zur einfachen und schnellen Bearbeitung von Rohren ab Ø 85 mm. Der maximale Durchmesser des Rohres ist nicht begrenzt und das Werkzeug kann auch auf flachen Materialien verwendet werden.
Der einzigartige Mechanismus der Klemm- und Führungsrollen sorgt für eine präzise und komfortable Führung um den Umfang des zu bearbeiteten Rohres oder entlang der Blechkante.
Der robuste Rahmen des Korpus garantiert einen konstanten Schnitt mit einem Minimum an möglichen Vibrationen und somit eine kompromisslose Stabilität des gewählten Fasenwinkels.



  • Kompartibel mit B10/B15 ELECTRA und B15 Air Modellreihe
  • Kontinuierliche Einstellen der Fasentiefe dank Integrierter Skala
  • Spezielle Einweg-Lager, die einen Rückschlag von sich näherndem Material verhindern für sicheres und komfortables Anfasen
  • Der eingestellte Material-Abtragungswert kann eingehalten und somit eine konstante Fasentiefe auch bei einer größeren Anzahl von Rohren gewährleistet werden
  • Einzigartige, flexible Lagerung der Laufrollen, geeignet für alle Unebenheiten und Ungenauigkeiten am Rohrumfang
  • Leichte Aluminiumkonstruktion des Maschinenrahmens garantiert eine komfortable Handhabung des Produkts
  • Ergonomischer, drehbarer Griff für Produktivität und Sicherheit
  • Sicherheitsabdeckung zum Schutz vor umherfliegenden Spännen, um mögliche Verletzungen zu vermeiden



Technische Daten:
  • Fasenwinkel: 30°, 45° und 60°
  • Fasenbreite (Hypotenuse): 15 mm
  • Rundungsradius: R 2,5 mm, R 3,5 mm, R 4,00 mm
  • min. Aussendurchmesser: ≥ AD 85 mm
  • Wandstärke Außendurchmesser: 2,5 mm – 15 mm
  • min. Innedurchmesser: ≥ ID 500 mm (kleiner nur auf Anfrage)
  • Wandstärke Innendurchmesser: 5 mm - 15 mm
  • Mindesteinspanntiefe: 80 mm
  • Wandstärke bei Flach-Stahl: 3 mm - 20 mm
  • Gewicht (ohne Maschine): 8,4 kg



Im Preis inbegriffen:
  • Xpipe Beveler (ohne Anfasmaschine)
  • Werkzeug

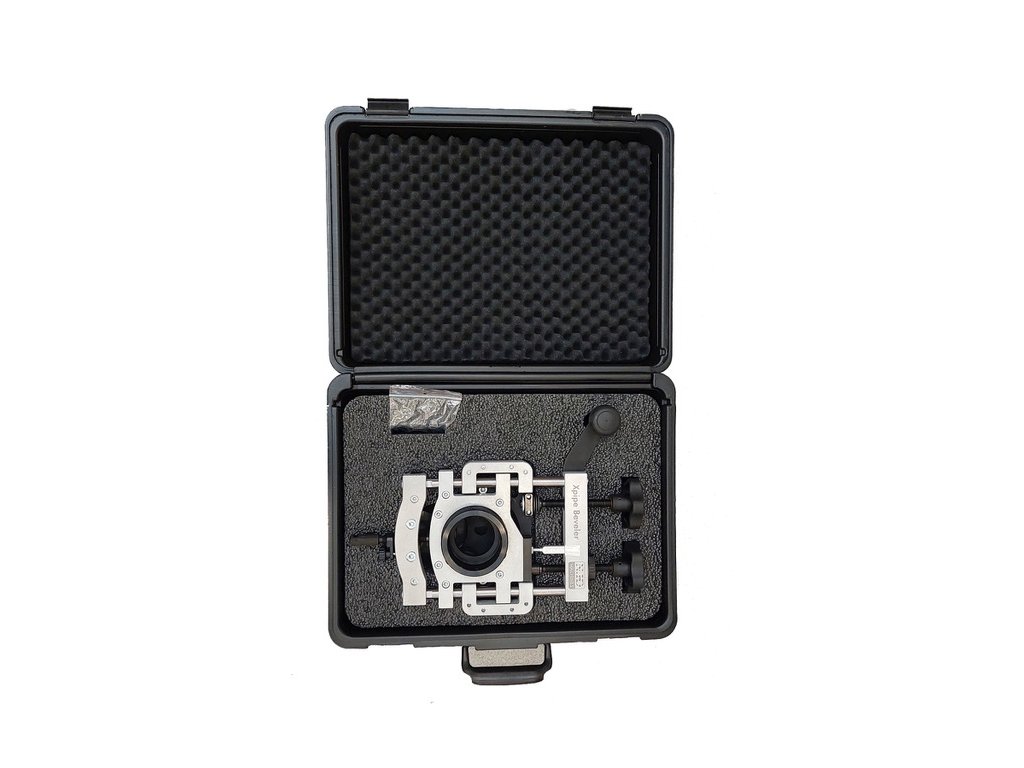

  • Koffer transportieren
  • Benutzerhandbuch



Art. Nr.:  25500





Ähnliche Produkte

Gewicht 18 kg
Gewicht B15 AIR: 7,5 kg
Gewicht Xpipe Beveler: 8,4 kg
Fasenwinkel: Austauschbare Fräse 30°, 37,5°, 45°, 50°, 60°- andere Winkel auf Anfrage
Fasenbreite (Hypotenuse): 0 - 15 mm ≤ 400 Mpa / 0 - 8 mm ≥ 400 Mpa
Rundungsradius: R 2,5 mm, R 3,5 mm, R 4,00 mm
Motor: Druckluftmotor
Leistung: 2984 W
Betriebsdruck: 6 bar
Drehzahl: 6000 rpm
Luftverbrauch: 750 l/min
Vorschub: Handgeführt
min. Aussendurchmesser: ≥ AD 85 mm
Wandstärke Außendurchmesser: 2,5 mm – 15 mm
min. Innedurchmesser: ≥ ID 500 mm (kleiner nur auf Anfrage)
Wandstärke Innendurchmesser: 5 mm - 15 mm
Mindesteinspanntiefe: 80 mm
Wandstärke bei Flach-Stahl: 3 mm - 20 mm
